تابلو برق الکتروموتور تکفاز چیست؟کاربرد،اجزا،طراحی،ساخت قیمت

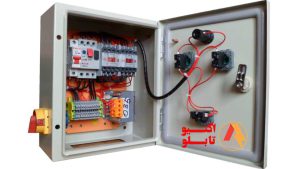

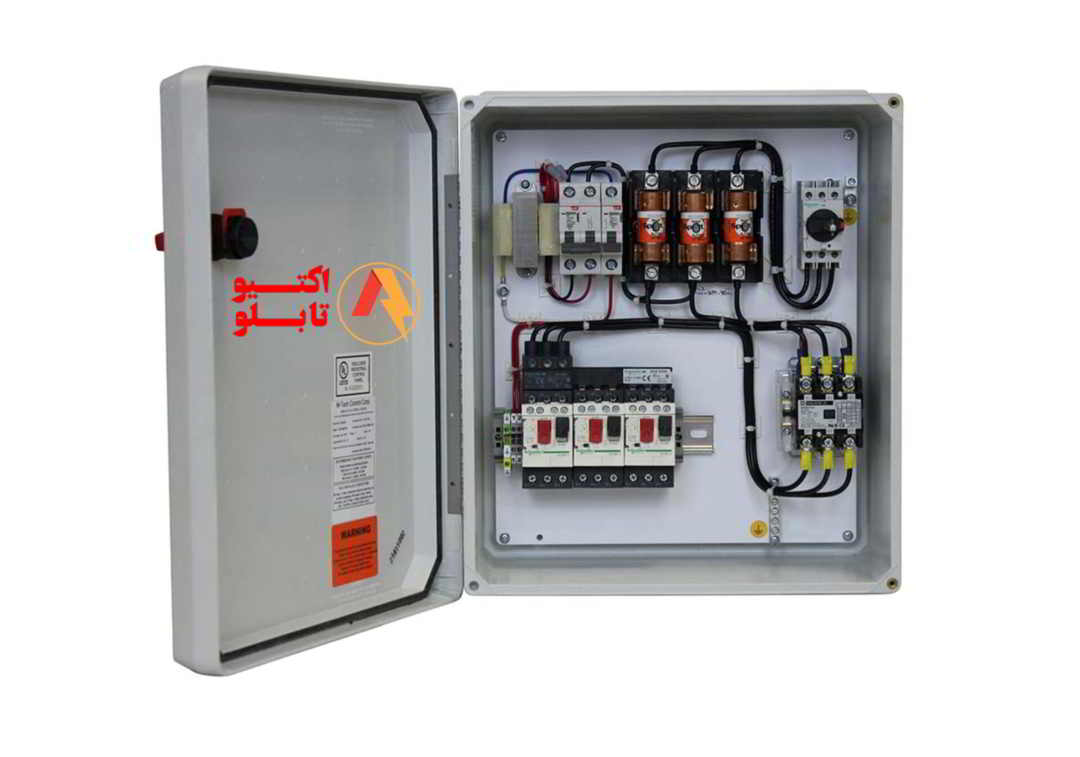

تابلو برق الکتروموتور تکفاز، محفظه‌ای است که قطعات الکتریکی مورد نیاز برای راه‌اندازی، کنترل و حفاظت از الکتروموتور تک فاز در آن نصب می‌شوند. این تابلو، همانند یک مرکز کنترل و ایمنی برای موتور عمل می‌کند.

تابلو برق الکتروموتور

تابلو برق الکتروموتور یک واحد کنترل و حفاظتی است که برای مدیریت عملکرد الکتروموتورها استفاده می‌شود. این تابلوها می‌توانند برای موتورهای تکفاز یا سه‌فاز طراحی شوند و شامل اجزای مختلفی برای کنترل، حفاظت، و راه‌اندازی موتور می‌شوند. در زیر به اجزای اصلی و کارکردهای یک تابلو برق الکتروموتور اشاره می‌شود:

کارکردهای تابلو برق الکتروموتور:

• راه‌اندازی و توقف: کنترل روشن و خاموش شدن موتور به صورت دستی یا اتوماتیک.
• حفاظت: از موتور در برابر شرایط نامطلوب مانند بار اضافی، کم‌ولتاژ، بیش‌ولتاژ، و فاز گم شده محافظت می‌کند.
• کنترل سرعت: در برخی موارد، ممکن است شامل تجهیزاتی برای تغییر سرعت موتور باشد، مانند اینورترها برای موتورهای سه‌فاز.
• نظارت: نمایش وضعیت کاری موتور، مصرف انرژی، و اطلاع‌رسانی در مورد خطاها.
• اتوماسیون: در تابلوهای پیشرفته، می‌تواند به سیستم‌های اتوماسیون صنعتی متصل شده و به صورت خودکار عمل کند.

تابلو برق الکتروموتور باید مطابق با استانداردهای برق و ایمنی طراحی و نصب شود تا از خطرات احتمالی جلوگیری کند و عمر مفید موتور را افزایش دهد.

برای اطلاعات بیشتر وارد لینک زیر شوید.

تابلو برق الکترو موتورها



فروش تابلو برق الکتروموتور تکفاز در [تهران لاله زار]

برای خرید و مشاوره در خصوص تابلو برق الکتروموتور تکفاز، با ما تماس بگیرید:

 تلفن تماس:09199833121 مهندس ناظری

 ایمیل: [ایمیل خود را وارد کنید]

 وب‌سایت: https://activetablo.com/

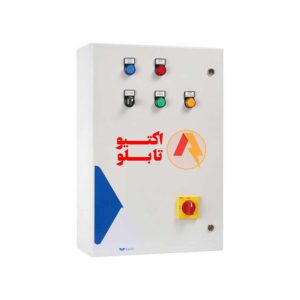

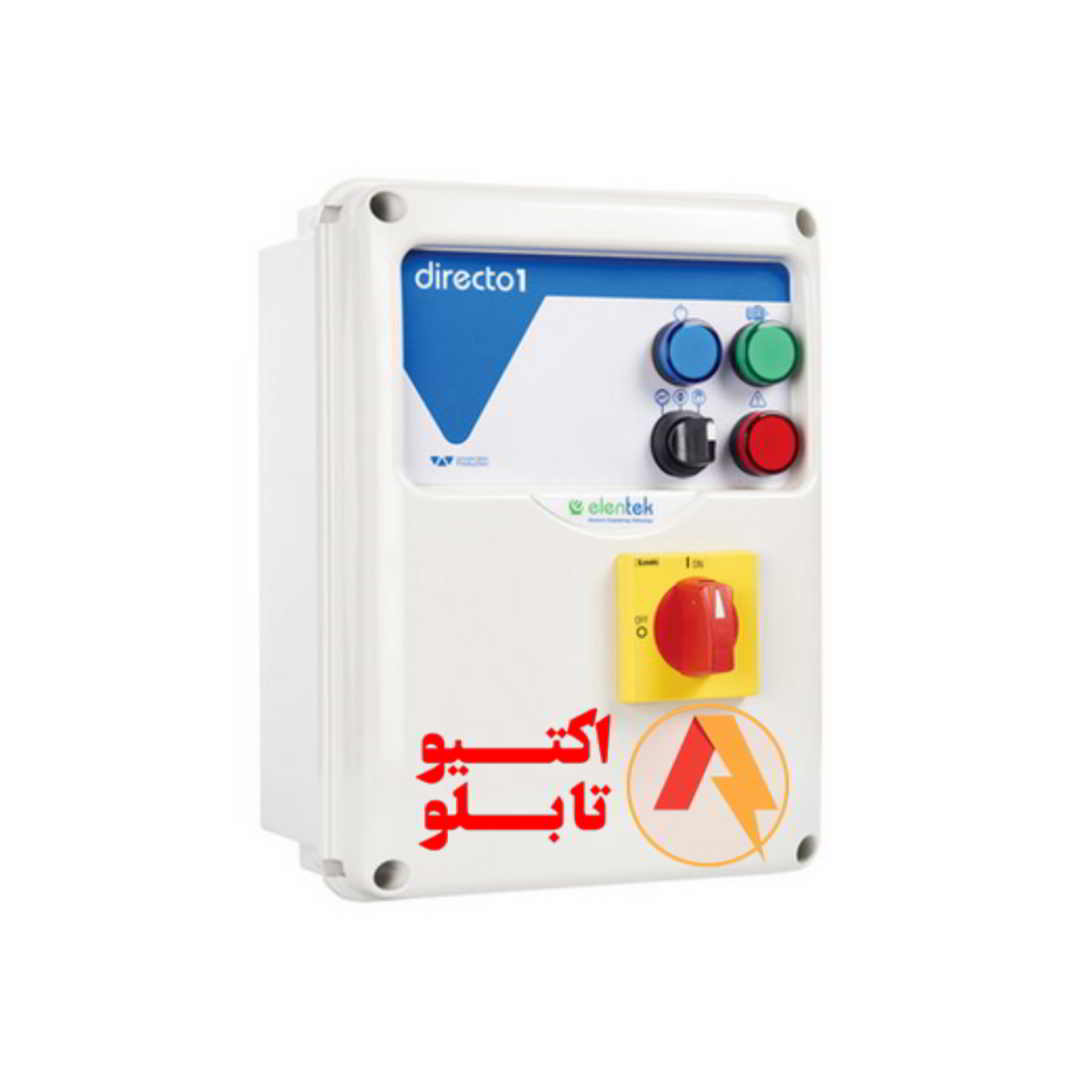

تابلو برق موتور تکفاز

تابلو برق موتور تکفاز برای کنترل و حفاظت موتورهای الکتریکی تکفاز طراحی شده است. موتورهای تکفاز معمولاً در کاربردهای خانگی و کوچک صنعتی استفاده می‌شوند، جایی که نیاز به ولتاژ ۲۲۰ ولت (یا ۲۳۰ ولت در برخی مناطق) باشد. در زیر به اجزای اصلی و ویژگی‌های یک تابلو برق موتور تکفاز اشاره می‌شود:

ویژگی‌های کلیدی:

• سادگی: به دلیل ساده‌تر بودن موتورهای تکفاز، تابلوهای آنها نیز معمولاً ساده‌تر از تابلوهای موتور سه‌فاز هستند.
• حفاظت: شامل مکانیزم‌های حفاظتی برای جلوگیری از آسیب به موتور به دلیل بار اضافی، ولتاژ نامناسب، یا مشکلات دیگر.
• کنترل: امکان کنترل دستی یا اتوماتیک موتور را فراهم می‌کند.
• نصب و راه‌اندازی: باید با دقت نصب شود تا از خطرات برقی جلوگیری شود. معمولاً نیاز به یک سیم فاز، یک سیم نول، و یک سیم زمین دارد.

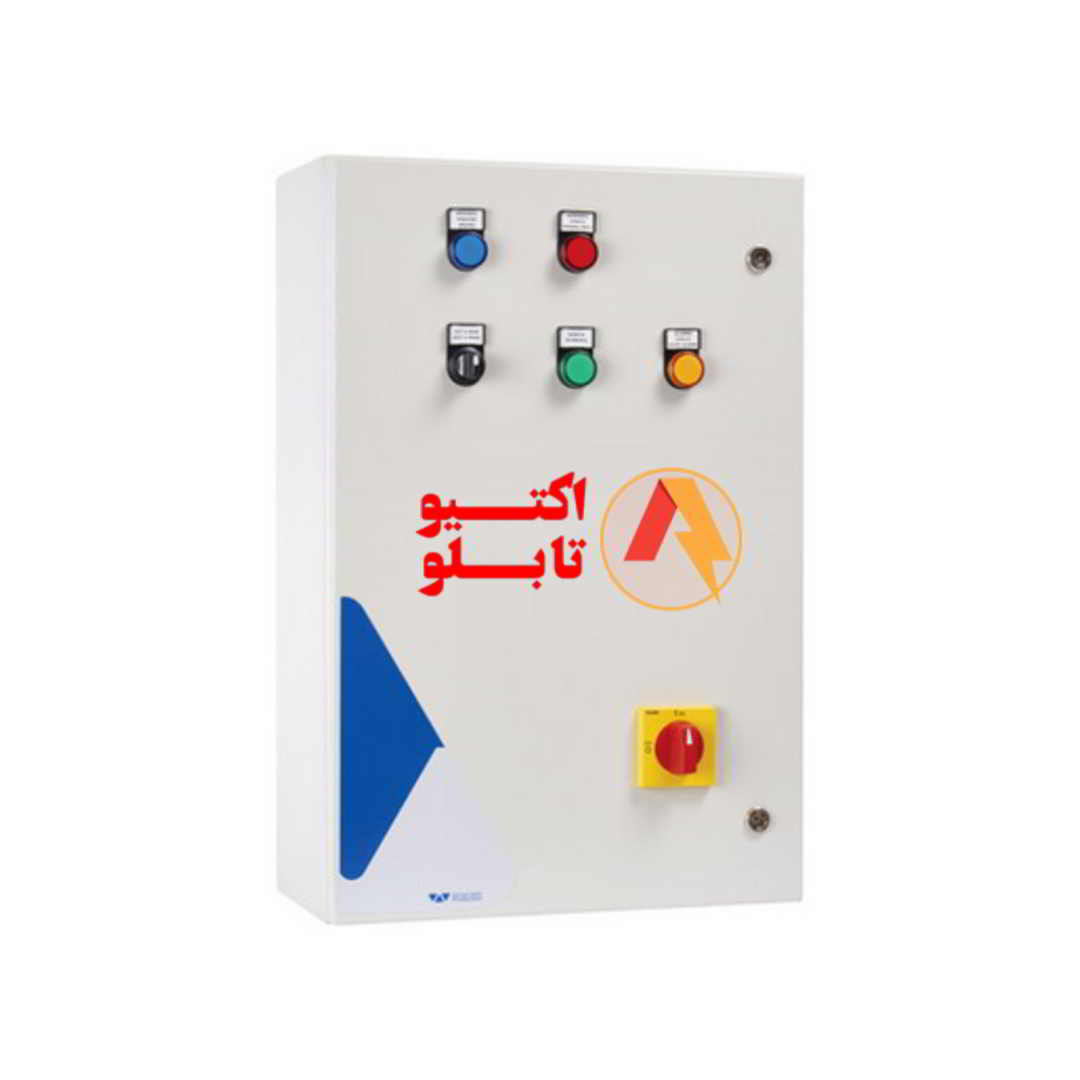

قیمت تابلو برق الکتروموتور

قیمت تابلو برق الکتروموتور تکفاز یا سه‌فاز به عوامل مختلفی بستگی دارد و می‌تواند بسیار متغیر باشد. چندین عامل کلیدی وجود دارند که مستقیماً بر قیمت تأثیر می‌گذارند:

عوامل موثر بر قیمت تابلو برق الکتروموتور:

1. توان الکتروموتور:
   • هرچه توان موتور بالاتر باشد (برحسب کیلووات یا اسب بخار)، نیاز به تجهیزات با ظرفیت بالاتر مانند کنتاکتور، بی‌متال و فیوز‌های قوی‌تر است که باعث افزایش قیمت تابلو برق می‌شود.
2. نوع موتور (تکفاز یا سه‌فاز):
   • تابلو برق برای الکتروموتورهای تکفاز معمولاً ساده‌تر و ارزان‌تر است، زیرا نیاز به قطعات کمتری نسبت به موتورهای سه‌فاز دارد.
3. اجزای داخلی تابلو برق:
   • کنتاکتور، بی‌متال، فیوزها، خازن (در صورت نیاز)، و کلیدهای استارت/استپ همگی هزینه‌های متفاوتی دارند. برندها و کیفیت این قطعات تاثیر مستقیمی بر قیمت نهایی تابلو دارد.
4. نوع و جنس بدنه تابلو:
   • بدنه تابلو می‌تواند از فلز یا پلاستیک مقاوم باشد. تابلوهای فلزی معمولاً مقاوم‌تر و گران‌تر هستند.
5. میزان حفاظت و استانداردها:
   • تابلوهای برق با درجه حفاظت بالاتر (مثلاً IP65 که در برابر گرد و غبار و آب مقاوم است) قیمت بالاتری دارند.
6. سفارشی‌سازی و امکانات اضافی:
   • امکانات اضافی مانند نمایشگر دیجیتال برای کنترل و نظارت بر عملکرد موتور، تایمر، یا سیستم‌های حفاظتی پیچیده می‌توانند قیمت تابلو را افزایش دهند.

محدوده تقریبی قیمت‌ها:

• تابلو برق ساده برای الکتروموتورهای تکفاز تا 2 اسب بخار: قیمت این نوع تابلوها معمولاً بین 1 تا 3 میلیون تومان بسته به کیفیت قطعات و برند آنها متغیر است.
• تابلو برق برای الکتروموتورهای تکفاز یا سه‌فاز تا 10 اسب بخار: این تابلوها می‌توانند قیمتی بین 3 تا 8 میلیون تومان داشته باشند.
• تابلو برق برای الکتروموتورهای بزرگتر (بیش از 10 اسب بخار): برای موتورهای با توان بالاتر، قیمت تابلو برق می‌تواند از 8 تا 15 میلیون تومان و یا بیشتر باشد، بسته به تجهیزات مورد استفاده و پیچیدگی تابلو.

خرید تابلو برق الکتروموتور

1. خرید تلفنی:
   • با شماره 09199833121 تماس بگیرید.
   • با کارشناسان فروش در مورد نیازهای خود (نوع و توان الکتروموتور، قطعات مورد نیاز، ابعاد تابلو و غیره) صحبت کنید.
   • از آن‌ها مشاوره و راهنمایی بخواهید.
   • در مورد قیمت و شرایط پرداخت سوال کنید.
   • سفارش خود را ثبت کنید.
2. خرید حضوری:
   • به آدرس تهران، لاله زار جنوبی، پاساژ بزرگ نور، طبقه دوم، پلاک 16/1 مراجعه کنید.
   • در فروشگاه اکتیو تابلو، محصولات را از نزدیک مشاهده کنید.
   • با کارشناسان فروش به صورت حضوری صحبت کنید.
   • از آن‌ها مشاوره و راهنمایی بخواهید.
   • در مورد قیمت و شرایط پرداخت سوال کنید.
   • سفارش خود را ثبت کنید.
3. خرید از طریق سایت:
   • اگر آدرس سایت اکتیو تابلو را دارید، به آن مراجعه کنید.
   • محصولات مختلف را بررسی کنید.
   • در صورت نیاز با کارشناسان فروش به صورت آنلاین یا تلفنی تماس بگیرید.
   • سفارش خود را به صورت آنلاین ثبت کنید.

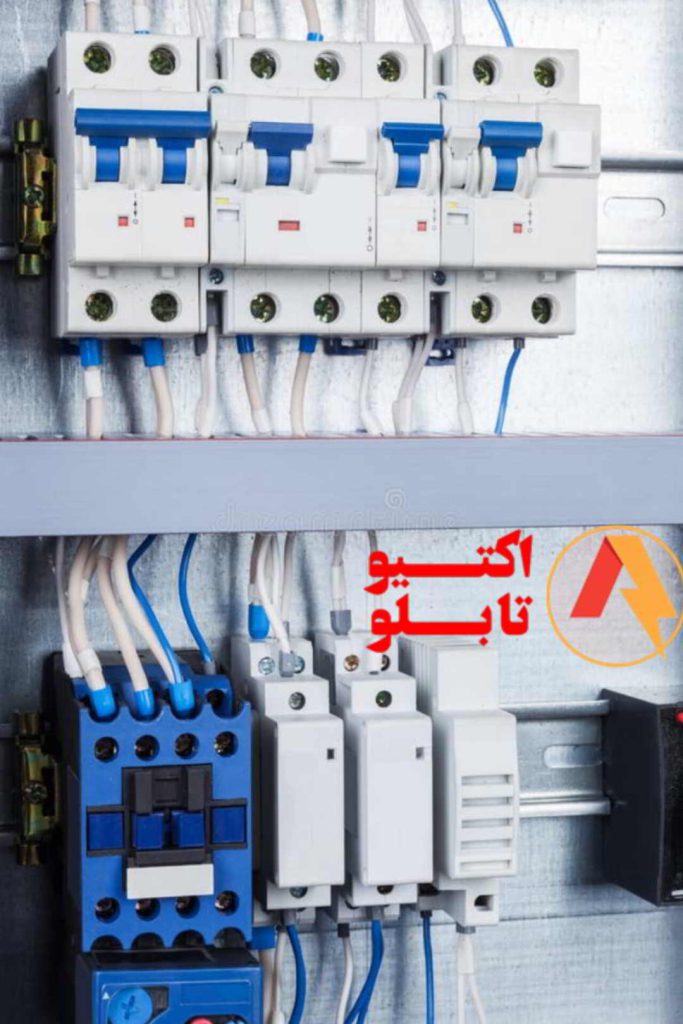

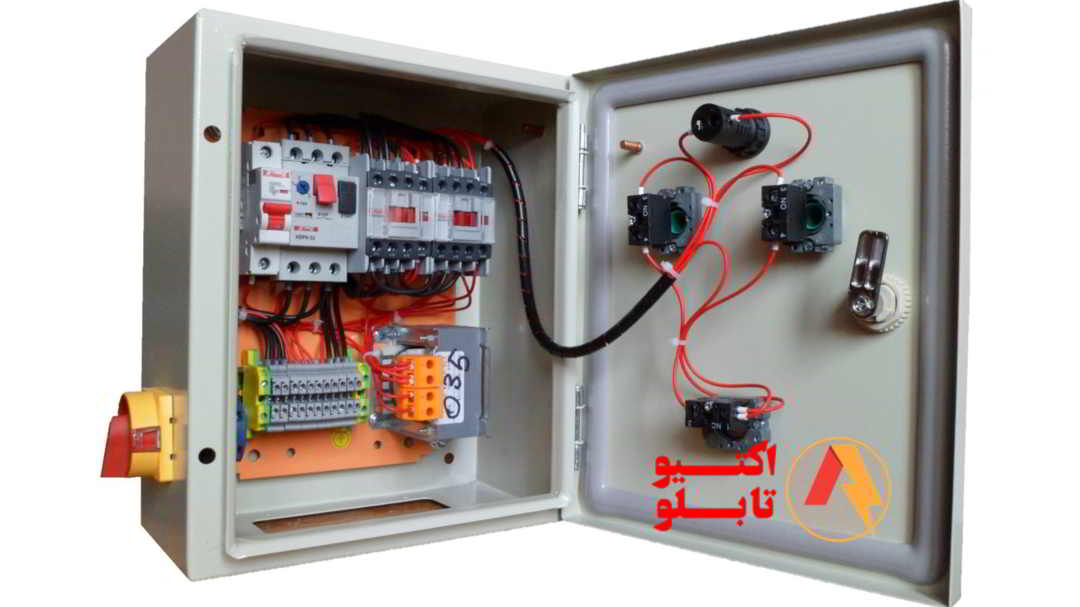

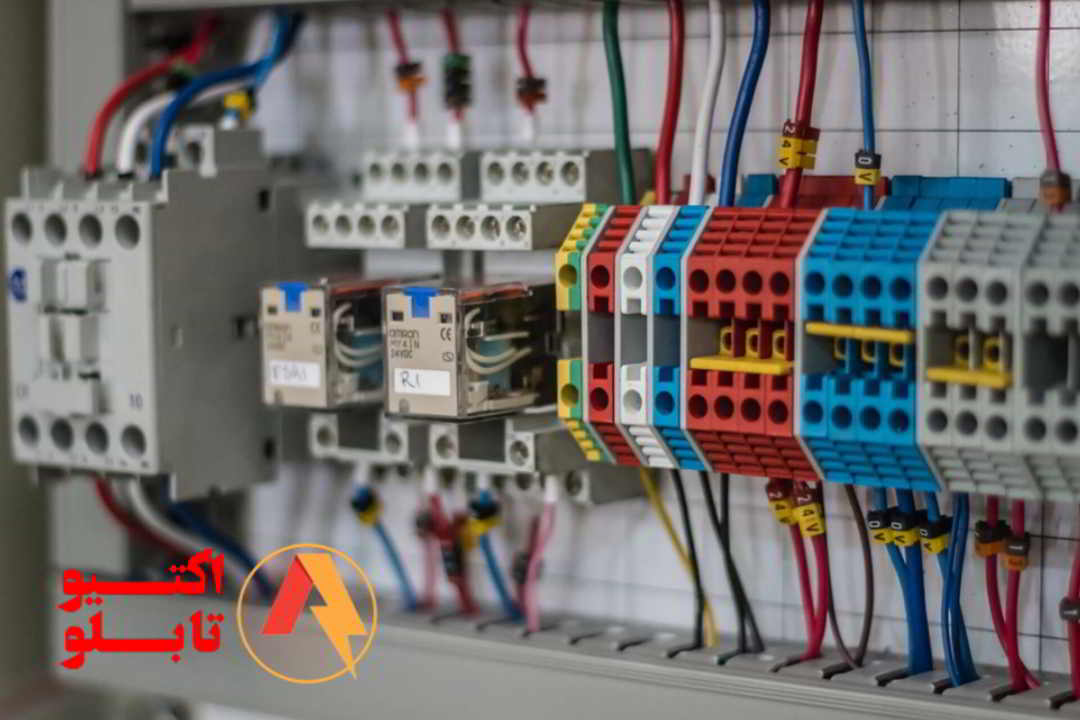

اجزای تابلو برق الکتروموتور

اجزای تابلو برق الکتروموتور شامل قطعات و تجهیزات مختلفی است که هر کدام وظیفه خاصی را بر عهده دارند. در زیر به توضیح مختصری از هر یک از این اجزا می‌پردازیم:

1. بدنه تابلو برق:

   • این قسمت شامل کلیه اجزای داخلی تابلو است و وظیفه حفاظت و جداسازی اجزا از محیط خارجی را بر عهده دارد. همچنین به عنوان پایه‌ای برای نصب سایر قطعات عمل می‌کند.

2. کلید مینیاتوری (MCB):

   • این کلید برای حفاظت از مدار در برابر جریان‌های بیش از حد و اتصال کوتاه استفاده می‌شود. در صورت بروز چنین شرایطی، کلید مینیاتوری مدار را قطع می‌کند.

3. کنتاکتور:

   • یک سوئیچ الکترومکانیکی است که برای قطع و وصل کردن جریان برق در مدارهای قدرت استفاده می‌شود.

4. کلید حرارتی (Thermal Overload Relay):

   • این کلید از موتور در برابر بار بیش از حد و افزایش دما محافظت می‌کند. این کار را از طریق بیمتال‌ها انجام می‌دهد که در صورت گرم شدن بیش از حد، مدار را قطع می‌کنند.
5. کنترل بار:  دستگاهی است که برای اندازه‌گیری و کنترل جریان مصرفی الکتروموتور استفاده می‌شود و می‌تواند در صورت بروز اضافه بار، مدار را قطع کند.

6. بیمتال:

   • مشابه کلید حرارتی، از بیمتال برای کنترل و محافظت در برابر بارهای حرارتی استفاده می‌شود.

7. کنترل فاز:

   • این وسیله برای اطمینان از وجود هر سه فاز و ترتیب صحیح آنها استفاده می‌شود. در صورت از دست رفتن یا نامناسب بودن فازها، موتور را از شبکه جدا می‌کند.

8. کنترل سطح مایعات:

   • در مواردی که موتور با سیستم‌های مایع کار می‌کند، این کنترل‌کننده برای نظارت بر سطح مایعات و جلوگیری از خشک شدن پمپ یا سیستم استفاده می‌شود.

9. ساعت فرمان:

   • برای ثبت زمان کارکرد موتور یا برنامه‌ریزی زمان‌بندی عملیات‌ها استفاده می‌شود.

10. کلید سلکتور (Selector Switch):

    • برای انتخاب حالت‌های مختلف عملکرد مانند روشن/خاموش، دستی/اتوماتیک، یا تغییر جهت دوران موتور به کار می‌رود.

11. چراغ سیگنال:

    • این چراغ‌ها برای نشان دادن وضعیت کاری موتور یا سیستم (مانند روشن بودن، خطا، آماده به کار و غیره) به کار می‌روند.

12. ترمینال:

    • نقاط اتصال برق به تابلو و از تابلو به موتور یا سایر دستگاه‌ها. اینها برای اتصال سیم‌های برق استفاده می‌شوند.

13. گلند (Cable Gland):

    • برای ورود و خروج کابل‌ها به تابلو استفاده می‌شود، که علاوه بر نگهداری کابل‌ها، از ورود آب، گرد و خاک و دیگر آلودگی‌ها به داخل تابلو جلوگیری می‌کند.

هر یک از این اجزا نقش مهمی در عملکرد صحیح و ایمنی تابلو برق الکتروموتور دارند.

تابلو برق الکتروموتور تکفاز با خازن راه انداز

تابلو برق الکتروموتور تکفاز با خازن راه انداز، یک سیستم کنترلی و حفاظتی است که به طور خاص برای راه اندازی و کنترل موتورهای تک فاز القایی طراحی شده است. این تابلوها از یک خازن راه انداز برای غلبه بر مشکل کمبود گشتاور اولیه در موتورهای تک فاز استفاده می‌کنند. در ادامه به جزئیات بیشتری از این نوع تابلو برق می‌پردازیم:

چرا به خازن راه انداز نیاز داریم؟

موتورهای تک فاز القایی، برخلاف موتورهای سه فاز، به طور ذاتی گشتاور راه اندازی کمی دارند. این به این دلیل است که میدان مغناطیسی در موتور تک فاز، گشتاور چرخشی ثابتی تولید نمی‌کند. خازن راه انداز، با ایجاد یک میدان مغناطیسی ثانویه، یک گشتاور چرخشی اولیه ایجاد می‌کند که به موتور کمک می‌کند تا به سرعت راه اندازی برسد.

تابلو برق پمپ شناور

نحوه عملکرد:

هنگامی که کلید قدرت بسته می‌شود، جریان برق به موتور و خازن راه انداز اعمال می‌شود. خازن راه انداز، یک میدان مغناطیسی ثانویه ایجاد می‌کند که گشتاور راه اندازی را برای موتور فراهم می‌کند. پس از رسیدن موتور به سرعت نامی، خازن راه انداز از مدار خارج می‌شود (معمولاً توسط یک رله زمانی یا یک مرکز گریز از مرکز). در این حالت، موتور با میدان مغناطیسی اصلی خود به کار خود ادامه می‌دهد.

تابلو برق الکتروموتور تکفاز با محافظ اضافه بار حرارتی

به طور خلاصه، تابلو برق الکتروموتور تک فاز با محافظ اضافه بار حرارتی، یک راه حل ایمن و قابل اعتماد برای حفاظت از موتورهای تک فاز در برابر اضافه بار است و به افزایش عمر مفید و راندمان موتور کمک می‌کند.

تابلو برق الکتروموتور تک فاز با محافظ اضافه بار حرارتی، یک سیستم کنترل و حفاظت است که به طور خاص برای راه اندازی و حفاظت از موتورهای تک فاز طراحی شده است. ویژگی کلیدی این تابلو، استفاده از یک محافظ اضافه بار حرارتی است که از موتور در برابر آسیب‌های ناشی از اضافه بار محافظت می‌کند. در ادامه به جزئیات بیشتری از این نوع تابلو برق می‌پردازیم:

چرا از محافظ اضافه بار حرارتی استفاده می‌شود؟

اضافه بار، وضعیت نامطلوبی است که در آن موتور تک فاز، جریان بیشتری از حد مجاز خود را می‌کشد. این وضعیت می‌تواند به دلایل مختلفی مانند:

• بار مکانیکی بیش از حد:     موتور مجبور است نیروی بیشتری از حد ظرفیت خود تولید کند (مثلاً پمپ آب در حال پمپاژ حجم زیادی از آب).
• گیرپاچگی یا انسداد: مانند گیر کردن پروانه پمپ آب.
• مشکلات داخلی موتور: مانند خرابی یاتاقان‌ها یا سیم پیچ‌ها.

اضافه بار مداوم، باعث افزایش دمای موتور و در نهایت سوختن سیم پیچ‌ها و آسیب جدی به موتور می‌شود. محافظ اضافه بار حرارتی، به منظور جلوگیری از این آسیب‌ها طراحی شده است.

تابلو برق الکتروموتور تکفاز برای پمپ آب

تابلو برق الکتروموتور تکفاز برای پمپ آب، یک سیستم کنترلی و حفاظتی تخصصی است که برای راه اندازی و حفاظت از موتورهای تک فاز مورد استفاده در پمپ‌های آب طراحی شده است. این تابلوها معمولاً ویژگی‌های ایمنی و کنترلی خاصی دارند که برای کاربردهای پمپ آب بهینه شده‌اند. در ادامه، به بررسی جزئیات این نوع تابلو برق می‌پردازیم:

برای اطلاعات بیشتر وارد لینک زیر شوید.

تابلو برق بوستر پمپ

ویژگی‌های خاص تابلو برق پمپ آب:

• محافظت در برابر اضافه بار:

  پمپ‌های آب، اغلب در معرض اضافه بار هستند (مثلاً به دلیل انسداد یا کمبود آب). این تابلوها معمولاً دارای محافظ اضافه بار حرارتی (Thermal Overload Relay) یا محافظ اضافه بار الکترونیکی هستند که در صورت بروز اضافه بار، مدار را قطع می‌کنند و از آسیب به موتور جلوگیری می‌کنند.

• حفاظت در برابر کمبود آب (در برخی مدل‌ها):

  برخی از تابلوهای پیشرفته، دارای سنسور سطح آب هستند. این سنسور، سطح آب را مانیتور می‌کند و در صورت کمبود آب، موتور را خاموش می‌کند تا از آسیب به پمپ (به دلیل کار خشک) جلوگیری شود.

• کلید شناور (در برخی مدل‌ها):

  در برخی سیستم‌ها، از کلید شناور استفاده می‌شود. کلید شناور، در مخزن آب قرار می‌گیرد و با رسیدن به سطح آب مشخصی، مدار موتور را قطع یا وصل می‌کند.

• خازن راه انداز (معمولاً):

  از آنجایی که اکثر پمپ‌های آب از موتورهای تک فاز القایی استفاده می‌کنند، این تابلوها معمولاً دارای خازن راه انداز هستند تا گشتاور راه اندازی لازم را برای موتور فراهم کنند.

•  یککلید قدرت (قطع و وصل):

  کلید مینیاتوری (MCB) برای قطع و وصل جریان برق ورودی و محافظت از مدار در برابر اتصال کوتاه استفاده می‌شود.

• جعبه مقاوم در برابر عوامل محیطی:

  از آنجایی که تابلو برق معمولاً در فضای باز (کنار چاه یا منبع آب) نصب می‌شود، باید در برابر رطوبت، گرد و غبار و تغییرات دمایی مقاوم باشد. معمولاً از جعبه‌های فلزی با درجه حفاظت IP مناسب (مثلاً IP65) استفاده می‌شود.

ه طور خلاصه، تابلو برق الکتروموتور تکفاز برای پمپ آب، یک سیستم حفاظتی و کنترلی ضروری است که از موتور پمپ آب در برابر اضافه بار، کار خشک و سایر مشکلات محافظت می‌کند و عمر مفید پمپ را افزایش می‌دهد. انتخاب تابلو برق مناسب، بسیار مهم است و باید با توجه به نیازهای خاص سیستم پمپ آب انجام شود.

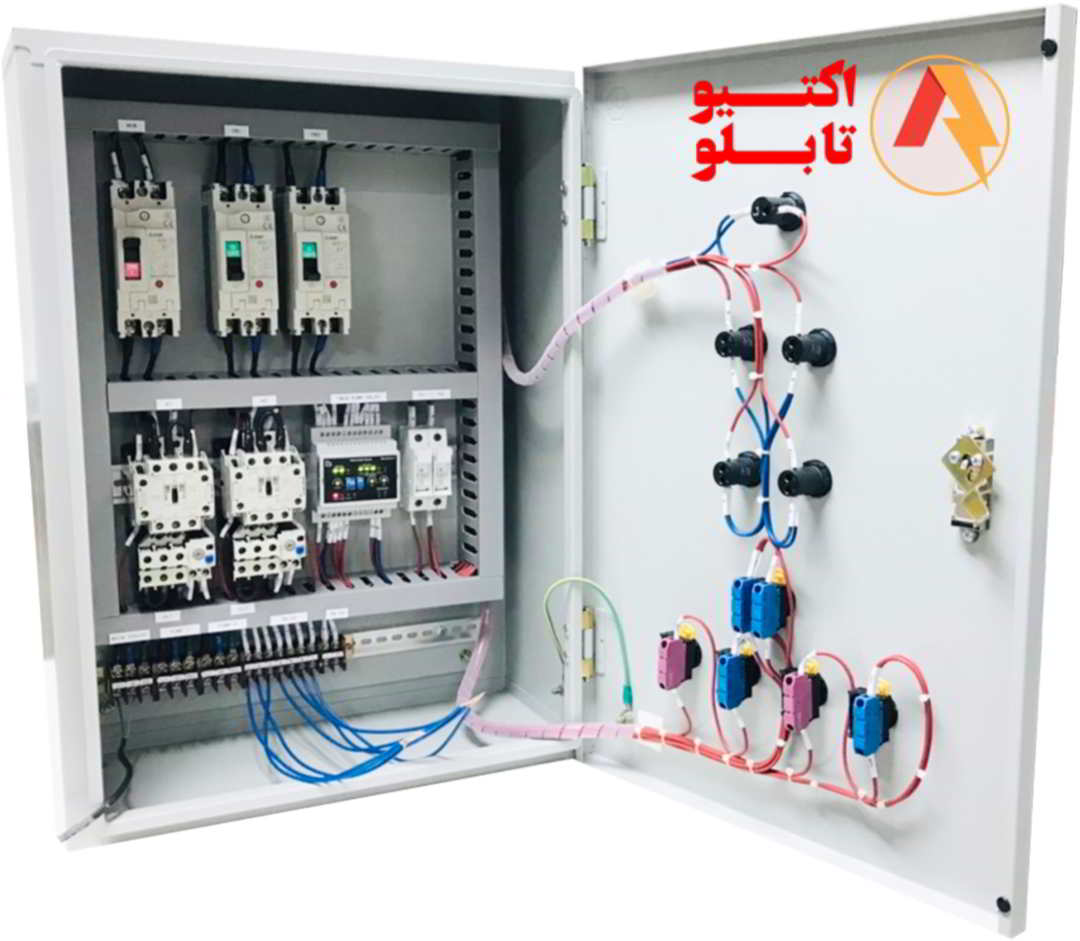

تابلو الکتروموتور تکفاز صنعتی

برق الکتروموتور تکفاز  یک سیستم حفاظتی، کنترلی و راه‌انداز برای الکتروموتورهای تکفاز است که در محیط‌های صنعتی و نیمه‌صنعتی استفاده می‌شود. این تابلو برق به گونه‌ای طراحی شده است که موتور را در برابر خطراتی مانند اضافه‌بار، اتصال کوتاه و نوسانات ولتاژ محافظت کرده و همچنین امکان کنترل آسان موتور را فراهم می‌کند.

کاربردهای تابلو برق الکتروموتور تکفاز صنعتی

این تابلوها در محیط‌های صنعتی که موتورهای تکفاز استفاده می‌شود، کاربرد دارند. برخی از این کاربردها شامل موارد زیر است:

1. پمپ‌های آب صنعتی: مانند پمپ‌های کشاورزی و سیستم‌های آبیاری.
2. کمپرسورهای باد: برای کمپرسورهای کوچک و متوسط که از موتورهای تکفاز استفاده می‌کنند.
3. ماشین‌آلات صنعتی کوچک: در کارگاه‌ها، دستگاه‌های کوچک تولیدی و کارخانه‌های کوچک.
4. فن‌ها و سیستم‌های تهویه: در سیستم‌های تهویه صنعتی و خنک‌کننده‌ها.
5. ماشین‌های بسته‌بندی و پردازش مواد: دستگاه‌های کوچک بسته‌بندی و پردازش که از موتورهای تکفاز بهره می‌برند.

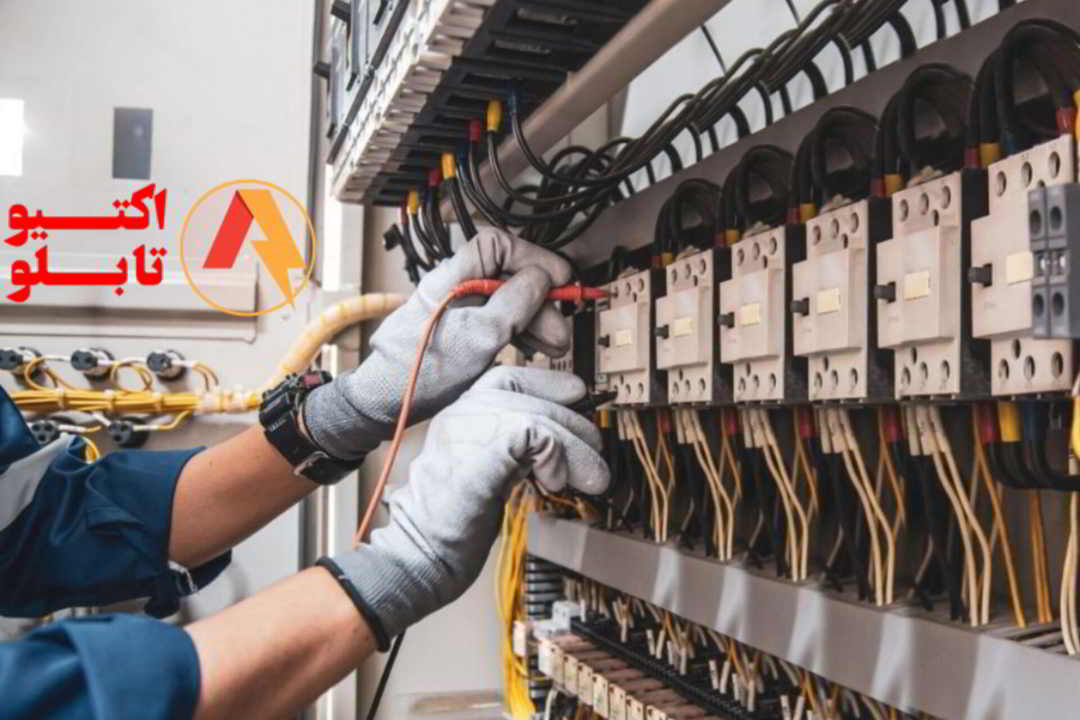

نحوه نصب تابلو برق الکتروموتور تکفاز

نصب تابلو برق الکتروموتور تکفاز یک مرحله مهم در حفظ سلامت و کارایی موتورهای الکتریکی است. در ادامه، مراحل نصب تابلو برق الکتروموتور تکفاز را توضیح می دهیم.

 اول: آماده سازی

1. تجهیزات مورد نیاز: قبل از شروع نصب، تجهیزات مورد نیاز را جمع آوری کنید. این تجهیزات شامل:
   • تابلو برق الکتروموتور تکفاز
   • سیم کشی
   • کابل
   • ابزار نصب
   • وسایل حفاظت از برق
2.  بررسی ایمنی: قبل از شروع نصب، برای ایمنی خود و دیگران، مطمئن شوید که برق قطع شده است و سیم کشی ها معتبر هستند.

 دوم: نصب تابلو برق الکتروموتور تکفاز

1. انتخاب مکان نصب: انتخاب مکان مناسب برای نصب تابلو برق الکتروموتور تکفاز، به هدف کنترل و حفاظت از موتورهای الکتریکی است. این مکان باید راحت و قابل دسترسی باشد.
2. فعال سازی تابلو: پس از نصب، تابلو را فعال کنید و مطمئن شوید که تمام لوازم جانبی نصب شده است.
3. تنظیم تنظیمات: تنظیمات تابلو را مطابق با نیاز های خود تنظیم کنید.

 سوم: سیم کشی

1. سیم کشی: سیم کشی را مطابق با طرح های طراحی شده و استاندارد ها انجام دهید.
2. تست سیم کشی: تست های سیم کشی را به صورت کامل انجام دهید تا مطمئن شوید که سیم کشی ها معتبر هستند.

 چهارم: تست

1. تست تابلو: تست های تابلو را به صورت کامل انجام دهید تا مطمئن شوید که تابلو به طور صحیح کار می کند.
2. تست سیم کشی: تست های سیم کشی را به صورت کامل انجام دهید تا مطمئن شوید که سیم کشی ها معتبر هستند.

آموزش نصب تابلو برق الکتروموتور تکفاز

آموزش نصب تابلو برق الکتروموتور تکفاز شامل مراحل زیر است. توجه داشته باشید که کار با برق خطرناک است و نیاز به تخصص و مهارت دارد. اگر تجربه کافی ندارید، حتماً از یک متخصص کمک بگیرید.

 تست و راه‌اندازی

1. بررسی سیم‌کشی: قبل از وصل کردن برق، سیم‌کشی را به دقت بررسی کنید و مطمئن شوید که هیچ اتصالی یا اشتباهی وجود ندارد.
2. تست فاز: با استفاده از فازمتر، از وجود برق در ورودی تابلو اطمینان حاصل کنید.
3. راه‌اندازی اولیه: فیوز را وصل کرده و با فشردن شستی استارت، الکتروموتور را روشن کنید.
4. تست عملکرد: عملکرد مدار فرمان و مدار قدرت را بررسی کنید. مطمئن شوید که الکتروموتور به درستی روشن و خاموش می‌شود و بی‌متال در صورت اضافه بار، مدار را قطع می‌کند.
5. تنظیمات: تنظیمات بی‌متال را با جریان نامی الکتروموتور مطابقت دهید.

نکات مهم:

• ایمنی: قبل از شروع کار، حتماً جریان برق را قطع کنید و از قطع بودن آن مطمئن شوید.

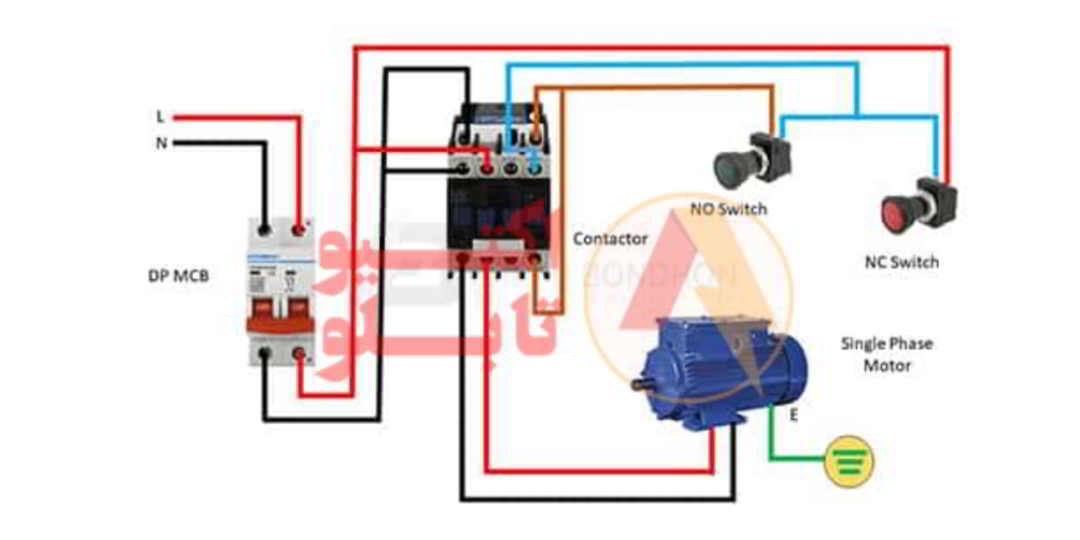

• نقشه: قبل از شروع سیم‌کشی، حتماً نقشه سیم‌کشی مدار قدرت و مدار فرمان را طراحی کنید.
• استانداردها: در نصب تابلو برق، استانداردهای ملی و بین‌المللی مربوطه را رعایت کنید.
• تهویه: تابلو برق را در مکانی با تهویه مناسب نصب کنید تا از گرم شدن قطعات جلوگیری شود.
• بازرسی دوره‌ای: به صورت دوره‌ای تابلو برق و سیم‌کشی آن را بررسی کنید و در صورت وجود هرگونه مشکل، آن را برطرف کنید.

این آموزش یک راهنمای کلی برای نصب تابلو برق الکتروموتور تکفاز است. بسته به نوع الکتروموتور، شرایط کاری و نیازهای خاص، ممکن است نیاز به تغییراتی در مدار و قطعات باشد. توصیه می‌شود قبل از شروع کار، با یک متخصص برق مشورت کنید.

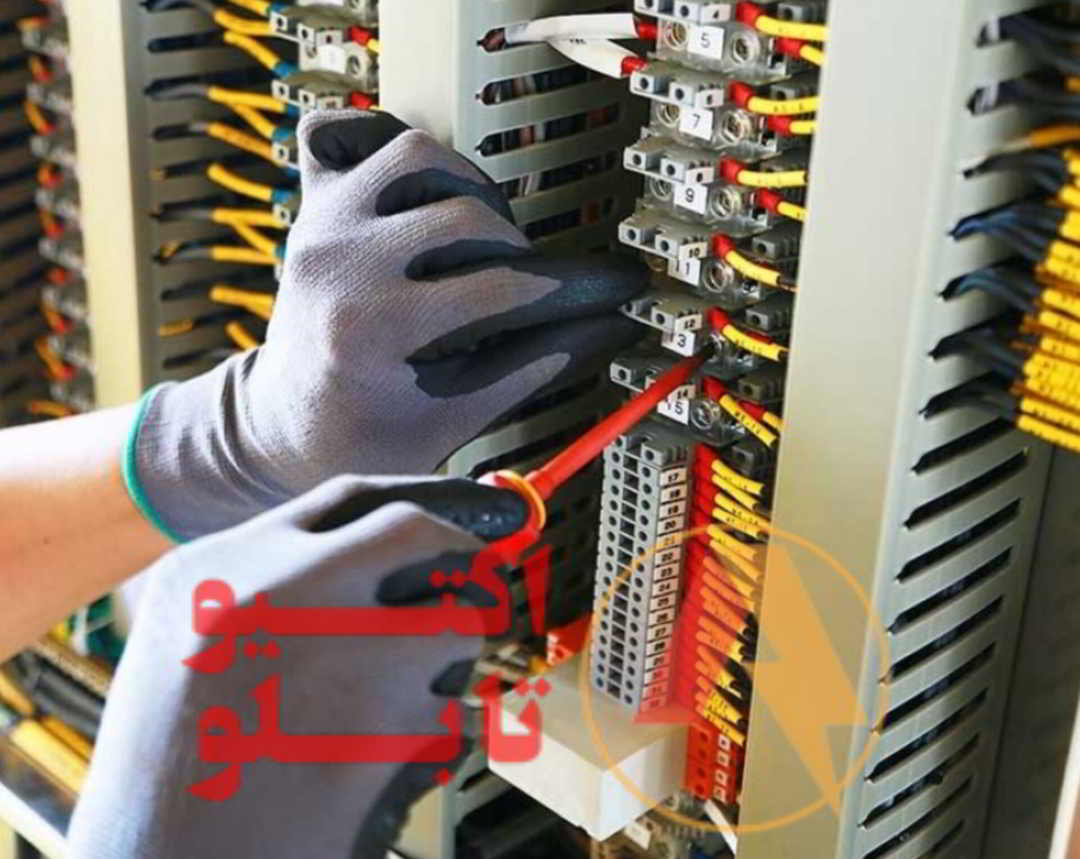

عیب یابی تابلو برق الکتروموتور تکفاز

نکات ایمنی قبل از شروع عیب‌یابی:

• قطع برق: قبل از هرگونه اقدام، حتماً برق ورودی به تابلو را قطع کنید و از قطع بودن آن اطمینان حاصل کنید.
• استفاده از ابزار مناسب: از ابزار مناسب و عایق‌دار برای عیب‌یابی استفاده کنید.
• حفظ فاصله ایمن: هنگام کار با تابلو برق، فاصله ایمن را از قطعات برق‌دار رعایت کنید.
• عدم دستکاری قطعات: از دستکاری قطعاتی که با عملکرد آنها آشنایی ندارید، خودداری کنید.
• استفاده از دستکش و عینک ایمنی: در صورت نیاز، از دستکش و عینک ایمنی استفاده کنید.

مراحل عیب‌یابی:

1. بررسی ظاهری:
   • تابلو را از نظر ظاهری بررسی کنید.
   • به دنبال نشانه‌هایی مانند سوختگی، شکستگی، خوردگی و یا شل شدن اتصالات باشید.
   • از محکم بودن اتصالات سیم‌ها و کابل‌ها اطمینان حاصل کنید.
2. بررسی فیوز یا مینیاتور:
   • بررسی کنید که فیوز سالم است یا سوخته است. در صورت سوختن فیوز، آن را با فیوز مناسب جایگزین کنید.
   • اگر از مینیاتور استفاده می‌کنید، بررسی کنید که در حالت وصل (ON) قرار دارد یا خیر. در صورت قطع شدن (OFF)، آن را وصل کنید.
3. بررسی کنتاکتور:
   • اگر الکتروموتور با کنتاکتور کنترل می‌شود، بررسی کنید که کنتاکتور به درستی عمل می‌کند یا خیر.
   • برای این کار، با استفاده از ولت‌متر، ولتاژ ورودی و خروجی کنتاکتور را بررسی کنید.
   • اگر کنتاکتور مشکل دارد، ممکن است نیاز به تعویض داشته باشد.
4. بررسی بی‌متال:
   • بررسی کنید که بی‌متال در حالت تنظیم صحیح قرار دارد و متناسب با جریان نامی الکتروموتور تنظیم شده است.
   • اگر بی‌متال عمل کرده باشد و مدار را قطع کرده باشد، علت آن را بررسی کنید (مانند اضافه بار) و پس از رفع مشکل، بی‌متال را ریست کنید.
5. بررسی خازن (در صورت وجود):
   • اگر الکتروموتور از خازن استفاده می‌کند، بررسی کنید که خازن سالم است یا خیر.
   • در صورت خرابی خازن، آن را با خازن مناسب جایگزین کنید.
6. بررسی سیم‌کشی:
   • سیم‌کشی داخل تابلو و اتصالات بین تابلو و الکتروموتور را بررسی کنید.
   • مطمئن شوید که هیچ قطعی، اتصالی یا شل شدگی در سیم‌کشی وجود ندارد.
7. بررسی شستی استارت و استپ:
   • بررسی کنید که شستی استارت و استپ به درستی کار می‌کنند یا خیر.
   • در صورت وجود مشکل در شستی‌ها، آنها را تعمیر یا تعویض کنید.
8. بررسی ولتاژ تغذیه:
   • با استفاده از ولت‌متر، ولتاژ ورودی به تابلو را بررسی کنید.
   • مطمئن شوید که ولتاژ در محدوده مجاز قرار دارد.
9. بررسی اتصال ارت:
   • از صحیح بودن اتصال ارت تابلو و الکتروموتور اطمینان حاصل کنید.

مشکلات رایج و نحوه رفع آنها:

مشکل	علت احتمالی	راه حل
الکتروموتور روشن نمی‌شود	* قطع بودن فیوز یا مینیاتور	* تعویض فیوز یا وصل کردن مینیاتور
	* عمل کردن بی‌متال	* بررسی و رفع علت اضافه بار، ریست کردن بی‌متال
	* خرابی کنتاکتور	* تعویض کنتاکتور
	* خرابی شستی استارت	* تعمیر یا تعویض شستی
	* قطع بودن سیم‌کشی	* بررسی و رفع قطعی سیم‌کشی
	* عدم وجود ولتاژ در ورودی تابلو	* بررسی و رفع مشکل منبع تغذیه
الکتروموتور کار می‌کند ولی قطع می‌شود	* عمل کردن بی‌متال	* بررسی و رفع علت اضافه بار، ریست کردن بی‌متال، تنظیم صحیح بی‌متال
	* شل شدن اتصالات	* محکم کردن اتصالات
	* خرابی کنتاکتور	* تعویض کنتاکتور
	* نوسانات ولتاژ	* بررسی و رفع مشکل نوسانات ولتاژ
الکتروموتور به درستی کار نمی‌کند	* خرابی خازن (در صورت وجود)	* تعویض خازن
	* سیم‌کشی نادرست	* بررسی و اصلاح سیم‌کشی
	* مشکل در سیم‌پیچ‌های موتور	* تعمیر یا تعویض موتور

نکات پایانی:

• ثبت مشکلات: در صورت بروز مشکل، جزئیات آن را یادداشت کنید تا در عیب‌یابی به شما کمک کند.
• کمک گرفتن از متخصص: اگر تجربه کافی در عیب‌یابی تابلو برق ندارید، بهتر است از یک متخصص برق کمک بگیرید.

با رعایت این نکات و انجام مراحل عیب‌یابی به صورت دقیق و منظم، می‌توانید مشکلات تابلو برق الکتروموتور تکفاز را شناسایی و رفع کنید.

تابلو برق الکتروموتور تکفاز [برند هیوندا]

قیمت تابلو برق [اشنایدر]
