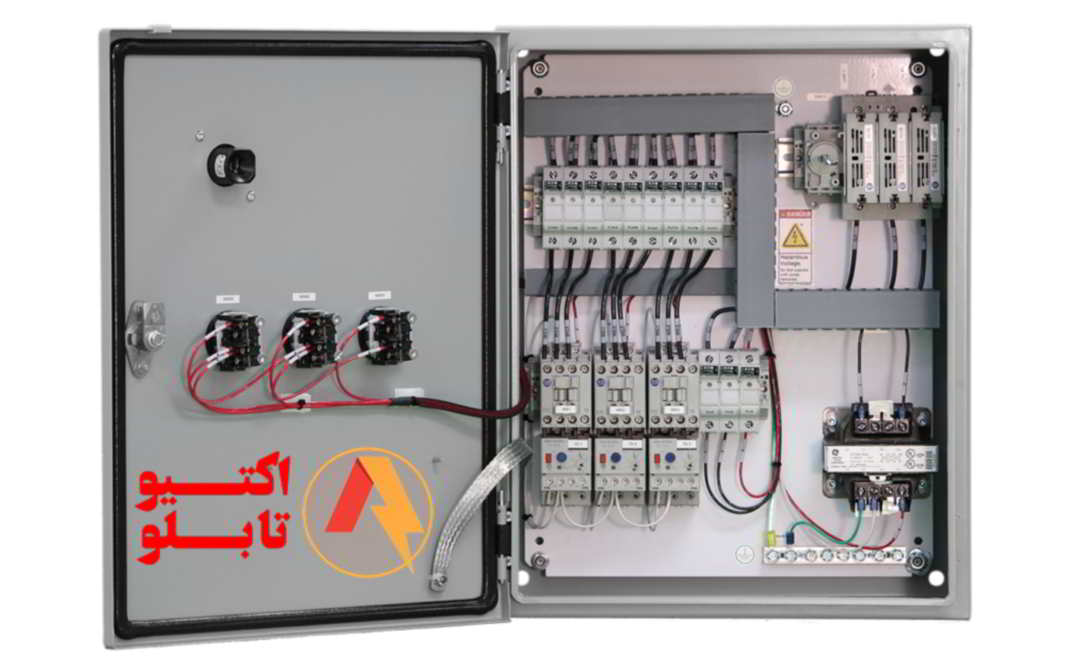

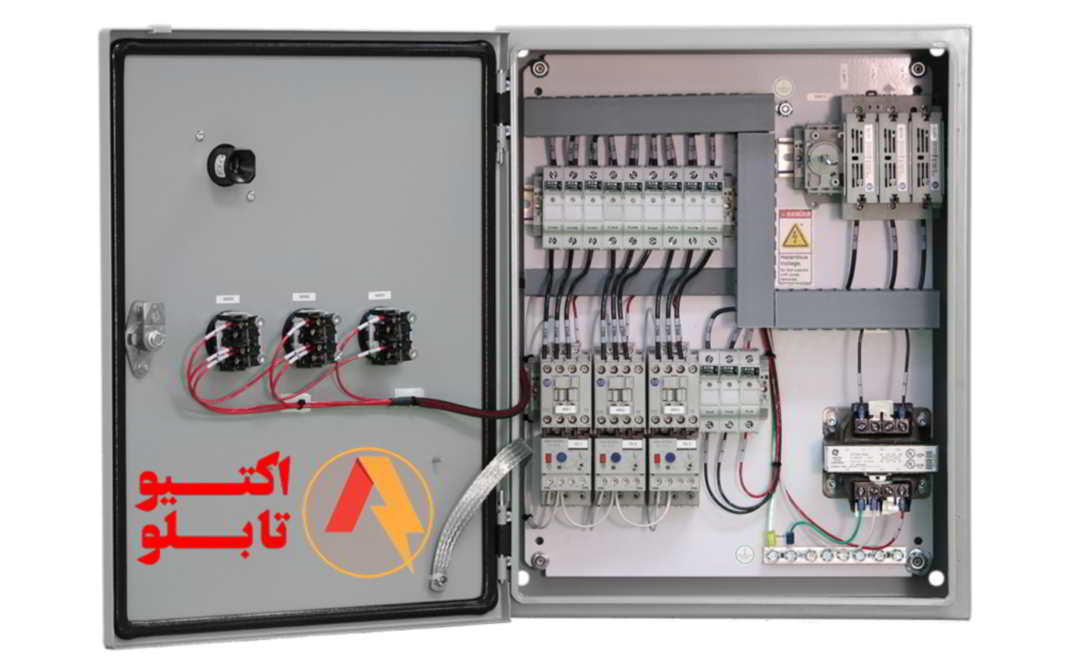

تابلو برق الکتروموتور سه فاز

تابلو برق الکتروموتور سه فاز یک سیستم الکتریکی پیچیده و حیاتی است که برای کنترل، حفاظت و مدیریت الکتروموتورهای سه فاز به کار می‌رود. این تابلو شامل مجموعه‌ای از اجزای الکتریکی و الکترونیکی است که هر کدام وظیفه خاصی را در عملکرد صحیح و ایمن موتور بر عهده دارند. در ادامه به بررسی اجزای اصلی، کاربردها، مزایا و نکات ایمنی مربوط به تابلو برق الکتروموتور سه فاز می‌پردازیم.

قیمت تابلو برق الکتروموتور سه فاز

قیمت تابلو برق الکتروموتور سه فاز به عوامل متعددی بستگی دارد که هر کدام می‌توانند تأثیر قابل توجهی بر هزینه نهایی داشته باشند. در ادامه به برخی از این عوامل و همچنین به یک برآورد کلی از قیمت‌ها می‌پردازیم.

عوامل مؤثر بر قیمت تابلو برق الکتروموتور سه فاز:

1. ظرفیت و قدرت تابلو:
   • توان موتور: تابلوهایی که برای موتورهای با توان بالا طراحی می‌شوند، معمولاً گران‌تر هستند.
   • تعداد موتورها: تابلوهایی که برای کنترل چندین موتور طراحی می‌شوند، هزینه بیشتری دارند.
2. اجزای استفاده شده:
   • کیفیت قطعات: استفاده از قطعات با کیفیت بالا و برندهای معتبر می‌تواند قیمت را افزایش دهد.
   • نوع dispositiوهای حفاظتی: dispositiوهای حفاظتی مانند فیوزها، رله‌های حرارتی و کنتاکتورها با کیفیت‌های مختلف، قیمت‌های متفاوتی دارند.
3. طراحی و ساخت:
   • پیچیدگی طراحی: تابلوهایی با طراحی پیچیده‌تر و دارای قابلیت‌های بیشتر، هزینه بیشتری دارند.
   • ابعاد و جنس تابلو: تابلوهای بزرگتر و با جنس مقاوم‌تر (مانند استیل یا آلومینیوم) گران‌تر هستند.
4. نوع کنترل:
   • کنترل دستی یا اتوماتیک: تابلوهای با قابلیت کنترل اتوماتیک و اتصال به سیستم‌های اتوماسیون، قیمت بیشتری دارند.
   • کنترل از راه دور: قابلیت کنترل از راه دور نیز می‌تواند هزینه را افزایش دهد.
5. استانداردها و گواهینامه‌ها:
   • رعایت استانداردها: تابلوهایی که مطابق با استانداردهای بین‌المللی (مانند ISO، CE) طراحی و ساخته می‌شوند، معمولاً گران‌تر هستند.
6. برند و تولیدکننده:
   • برندهای معتبر: تابلوهای تولید شده توسط برندهای معتبر و شناخته‌شده معمولاً قیمت بیشتری دارند.

برآورد کلی قیمت:

قیمت‌های تابلو برق الکتروموتور سه فاز می‌توانند از چند صد دلار تا چند هزار دلار متغیر باشند. به عنوان مثال:

• تابلوهای ساده و کوچک: برای موتورهای با توان پایین (تا 10 کیلووات)، قیمت ممکن است بین 200 تا 1000 دلار باشد.
• تابلوهای متوسط: برای موتورهای با توان متوسط (10 تا 50 کیلووات)، قیمت ممکن است بین 1000 تا 3000 دلار باشد.
• تابلوهای بزرگ و پیچیده: برای موتورهای با توان بالا (بالای 50 کیلووات) و یا تابلوهای با قابلیت‌های پیشرفته، قیمت ممکن است از 3000 دلار به بالا باشد.

نتیجه‌گیری:

قیمت تابلو برق الکتروموتور سه فاز به عوامل متعددی بستگی دارد و می‌تواند در بازه‌های مختلفی قرار گیرد. برای انتخاب و خرید تابلو مناسب، باید به نیازها، کیفیت قطعات، طراحی و استانداردها توجه کنید و در صورت نیاز، از مشاوره کارشناسان بهره‌مند شوید. با انتخاب صحیح، می‌توانید از عملکرد بهینه و ایمنی سیستم خود اطمینان حاصل کنید.

خرید تابلو برق الکتروموتور سه فاز از سایت اکتیو تابلو

اگر به دنبال خرید تابلو برق الکتروموتور سه فاز با کیفیت و از یک منبع معتبر هستید، سایت اکتیو تابلو یکی از گزینه‌های خوب در تهران است. در ادامه اطلاعات تماس و آدرس این فروشگاه را به همراه نکات مهم در خرید تابلو برق ارائه می‌دهیم.

اطلاعات تماس و آدرس:

آدرس:

• تهران، لاله زار جنوبی، پاساژ بزرگ نور، طبقه دوم، پلاک 16/1

تلفن:

• 09199833121

مزایای خرید از سایت اکتیو تابلو:

• تنوع محصولات: این فروشگاه دارای تنوع گسترده‌ای از تابلوهای برق با کیفیت‌های مختلف است.
• مشاوره حرفه‌ای: کارشناسان مجرب می‌توانند شما را در انتخاب بهترین تابلو راهنمایی کنند.
• قیمت مناسب: محصولات با قیمت‌های رقابتی و مناسب عرضه می‌شوند.
• گارانتی و خدمات پس از فروش: تابلوهای برق با گارانتی و خدمات پس از فروش ارائه می‌شوند.

نتیجه‌گیری:

برای خرید تابلو برق الکتروموتور سه فاز با کیفیت و از یک منبع معتبر، سایت اکتیو تابلو در تهران، لاله زار جنوبی، پاساژ بزرگ نور، طبقه دوم، پلاک 16/1 می‌تواند گزینه مناسبی باشد. با توجه به نکات مهم در خرید و مشاوره با کارشناسان، می‌توانید تابلوی برقی را انتخاب کنید که بهترین همخوانی با نیازهای شما داشته باشد. برای اطلاعات بیشتر و مشاوره می‌توانید با شماره تلفن 09199833121 تماس بگیرید.

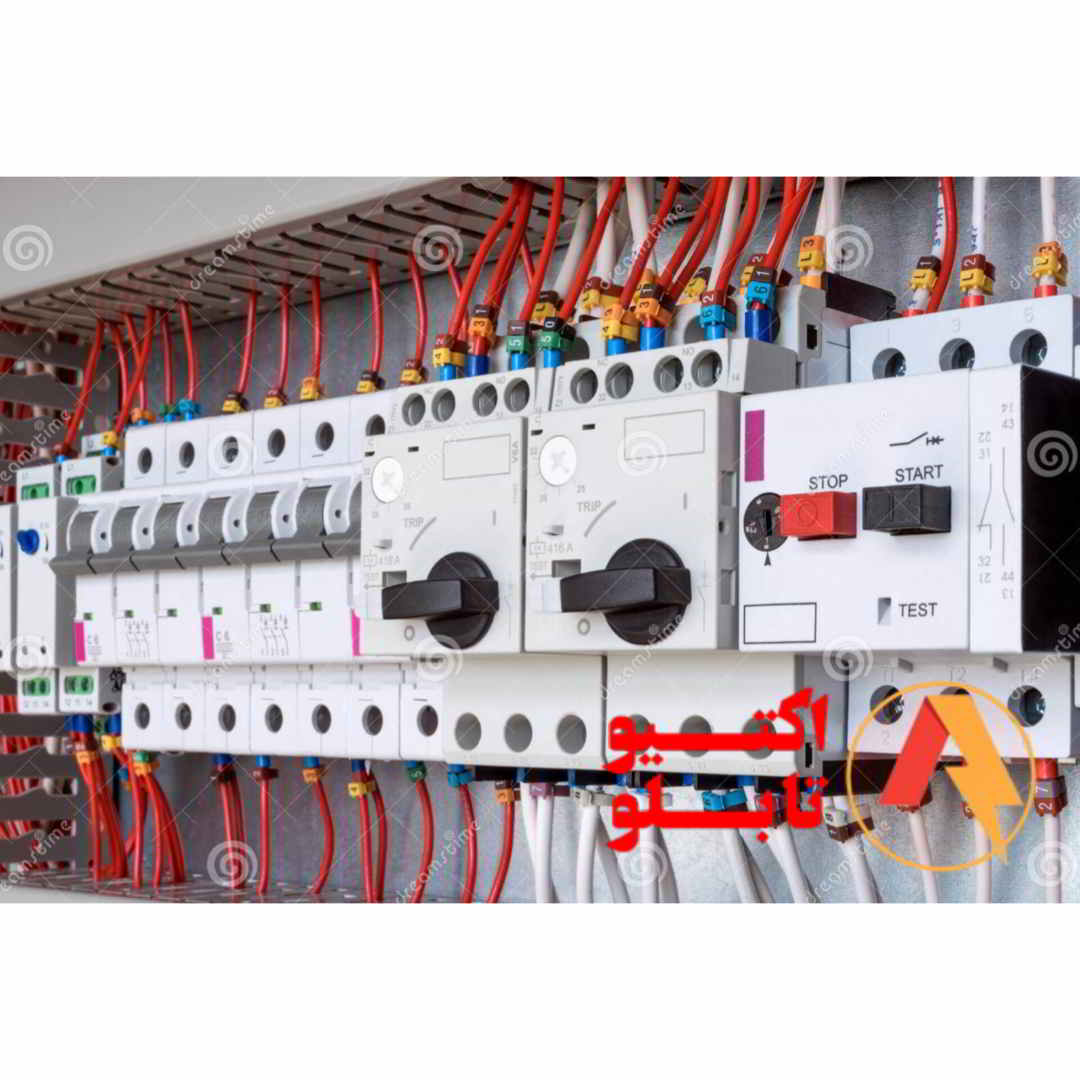

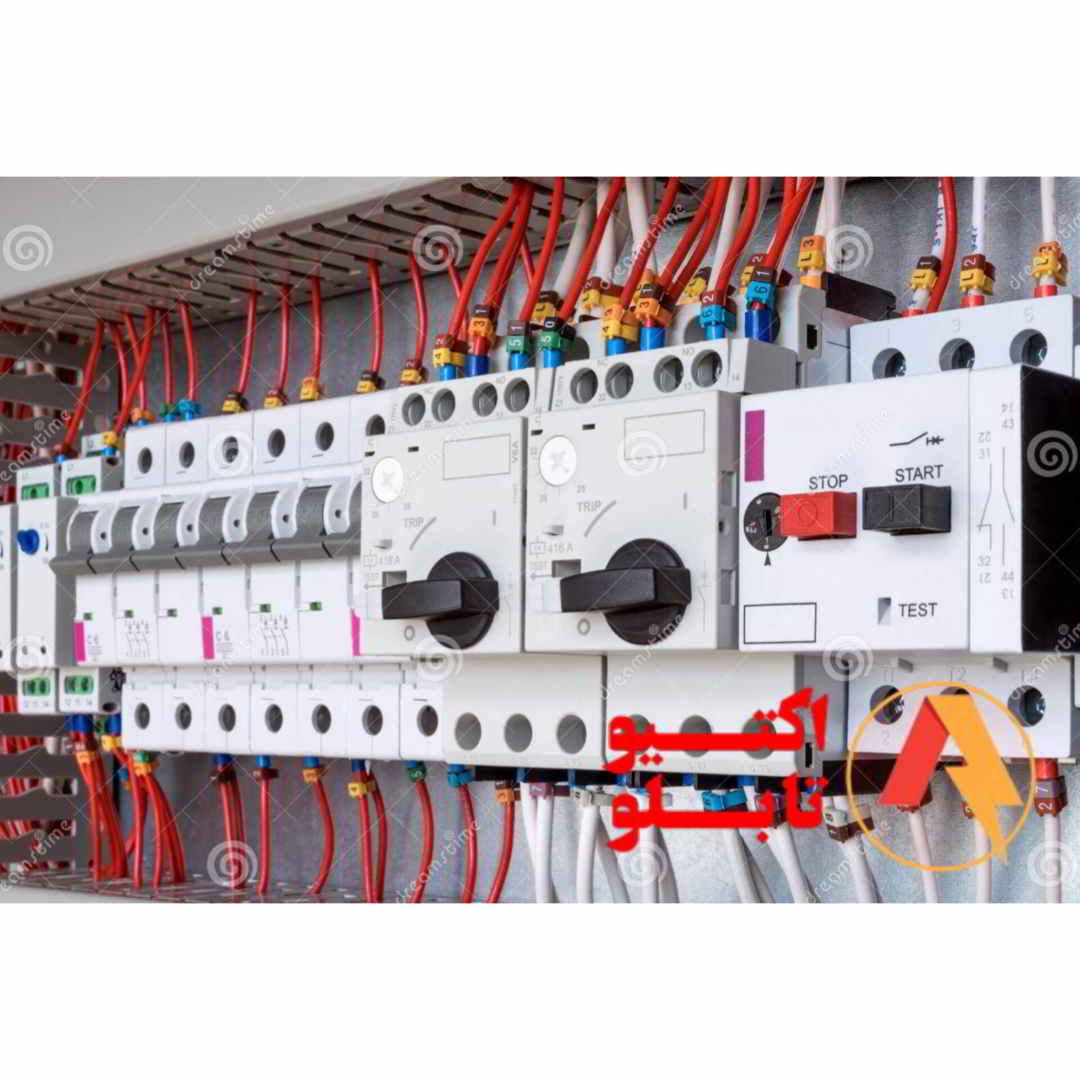

اجزای اصلی تابلو برق الکتروموتور سه فاز:

1. کلید اصلی (Main Switch):
   • کاربرد: برای قطع و وصل کردن جریان اصلی به تابلو استفاده می‌شود.
   • اهمیت: این کلید به عنوان اولین نقطه کنترل و ایمنی در تابلو عمل می‌کند و امکان قطع سریع جریان در مواقع اضطراری را فراهم می‌کند.
2. فیوزها (Fuses):
   • کاربرد: برای حفاظت از مدار در برابر اتصال کوتاه و جریان‌های بیش از حد.
   • اهمیت: فیوزها به عنوان یک حفاظت اولیه عمل می‌کنند و در صورت بروز خطا، جریان را قطع می‌کنند تا از آسیب به تجهیزات جلوگیری شود.
3. کنتاکتور (Contactor):
   • کاربرد: برای کنترل روشن و خاموش شدن موتور به صورت الکترومغناطیسی.
   • اهمیت: کنتاکتورها به دلیل قابلیت کنترل از راه دور و تحمل جریان‌های بالا، از اجزای کلیدی در تابلو برق هستند.
4. رله حرارتی (Thermal Overload Relay):
   • کاربرد: برای حفاظت از موتور در برابر جریان‌های بیش از حد که می‌توانند باعث گرم شدن و آسیب به موتور شوند.
   • اهمیت: این رله‌ها با تشخیص افزایش دما، جریان را قطع کرده و از سوختن موتور جلوگیری می‌کنند.
5. ترانسفورماتور ولتاژ (Voltage Transformer):
   • کاربرد: برای کاهش ولتاژ به سطحی که مناسب برای تجهیزات اندازه‌گیری و کنترل باشد.
   • اهمیت: ترانسفورماتورها به حفاظت از تجهیزات حساس از ولتاژهای بالا کمک می‌کنند.

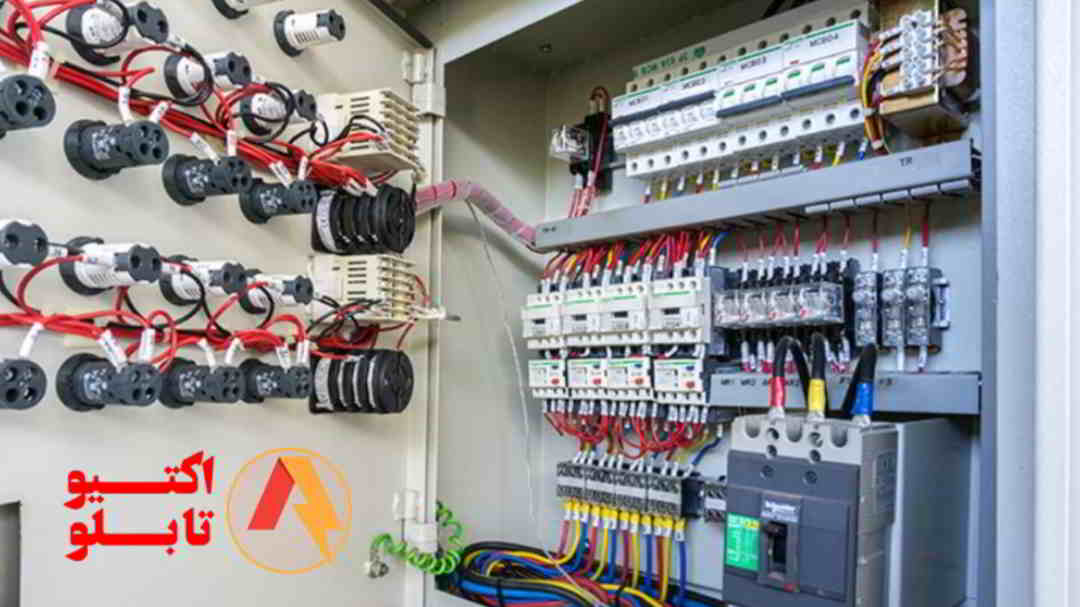

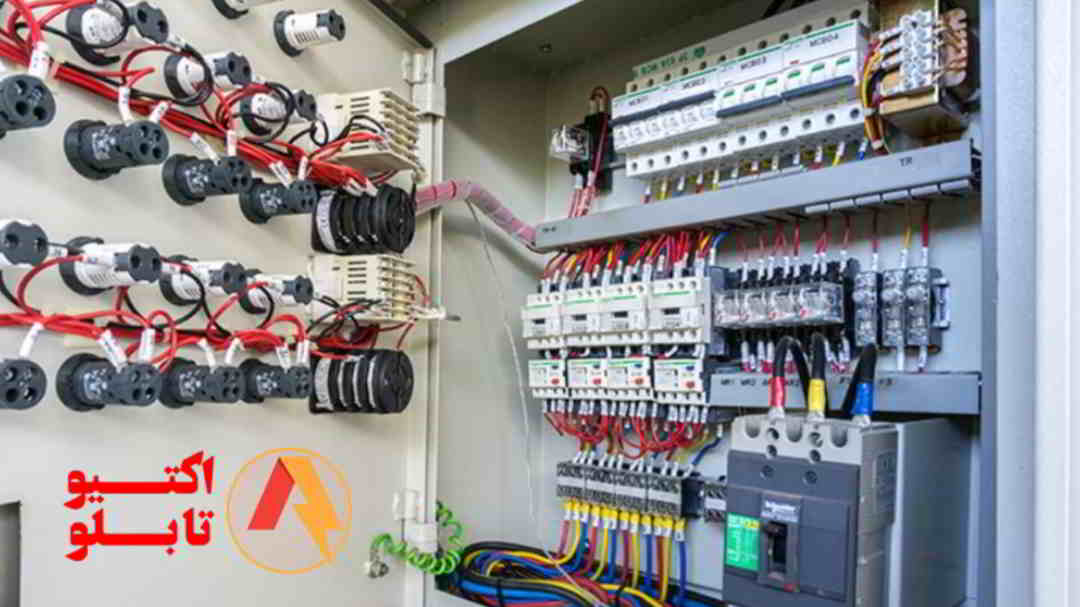

6. دستگاه‌های اندازه‌گیری (Metering Devices):
   • کاربرد: مانند آمپرمتر، ولتметر و واتметر برای نمایش پارامترهای الکتریکی.
   • اهمیت: این دستگاه‌ها به مانیتورینگ و کنترل دقیق پارامترهای الکتریکی کمک می‌کنند.
7. کلیدهای محلی و راه دور (Local and Remote Switches):
   • کاربرد: برای کنترل موتور از نزدیک یا از فاصله دور.
   • اهمیت: این کلیدها امکان کنترل انعطاف‌پذیر و راحت‌تر موتور را فراهم می‌کنند.
8. چراغ‌های نشانگر (Indicator Lights):
   • کاربرد: برای نمایش وضعیت روشن یا خاموش بودن موتور و دیگر وضعیت‌های مدار.
   • اهمیت: این چراغ‌ها به اپراتور کمک می‌کنند تا به سرعت وضعیت سیستم را تشخیص دهد.
9. ترمینال‌ها (Terminals):
   • کاربرد: برای اتصال سیم‌ها و کابل‌ها به تابلو.
   • اهمیت: ترمینال‌ها به ایجاد اتصالات مطمئن و ایمن کمک می‌کنند.



کاربردها و مزایای تابلو برق الکتروموتور سه فاز

تابلو برق الکتروموتور سه فاز به عنوان یک سیستم حیاتی در صنایع مختلف، کاربردها و مزایای متعددی دارد که در ادامه به تفصیل به آنها می‌پردازیم:

کاربردها:

1. صنایع تولیدی و کارخانجات:
   • کنترل موتورهای صنعتی: در کارخانجات و صنایع تولیدی، تابلو برق برای کنترل و مدیریت موتورهای سه فاز استفاده می‌شود که در دستگاه‌های مختلف مانند آسیاب‌ها، پمپ‌ها، کمپرسورها و ماشین‌آلات تولیدی به کار می‌روند.
   • افزایش بهره‌وری: با استفاده از تابلو برق، می‌توان به بهینه‌سازی مصرف انرژی و افزایش بهره‌وری تولید کمک کرد.
2. صنایع ساختمانی:
   • کنترل سیستم‌های تهویه: در ساختمان‌های بزرگ، تابلو برق برای کنترل موتورهای سیستم‌های تهویه مطبوع (HVAC) استفاده می‌شود.
   • پمپ‌های آب: تابلو برق برای کنترل و حفاظت از پمپ‌های آب در سیستم‌های آبرسانی و فاضلاب به کار می‌رود.
3. صنایع کشاورزی:
   • پمپ‌های آبیاری: در مزارع و باغ‌ها، تابلو برق برای کنترل پمپ‌های آبیاری استفاده می‌شود.
   • ماشین‌آلات کشاورزی: برای کنترل موتورهای ماشین‌آلات کشاورزی مانند تراکتورها و کمباین‌ها.
4. صنایع نفت و گاز:
   • پمپ‌های انتقال: در تاسیسات نفت و گاز، تابلو برق برای کنترل پمپ‌های انتقال نفت و گاز استفاده می‌شود.
   • دستگاه‌های فرآوری: برای کنترل موتورهای دستگاه‌های فرآوری و تصفیه.
5. صنایع حمل و نقل:
   • سیستم‌های انتقال: در سیستم‌های حمل و نقل مانند تله‌کابین‌ها و آسانسورها، تابلو برق برای کنترل موتورها به کار می‌رود.
   • کرین‌ها و لیفتراک‌ها: برای کنترل موتورهای کرین‌ها و لیفتراک‌ها در بنادر و انبارها.

مزایا:

1. حفاظت از موتور:
   • مقابله با اتصال کوتاه و جریان‌های بیش از حد: با استفاده از فیوزها و رله‌های حرارتی، تابلو برق از موتور در برابر اتصال کوتاه و جریان‌های بیش از حد محافظت می‌کند.
   • جلوگیری از گرم شدن بیش از حد: رله‌های حرارتی از گرم شدن بیش از حد موتور جلوگیری می‌کنند که می‌تواند به آسیب به موتور منجر شود.
2. کنترل بهتر:
   • کنترل محلی و راه دور: امکان کنترل موتور از نزدیک یا از فاصله دور فراهم می‌شود که به افزایش انعطاف‌پذیری و کارایی کمک می‌کند.
   • اتوماسیون: تابلو برق می‌تواند به سیستم‌های اتوماسیون متصل شود و فرآیندهای تولید را به صورت خودکار کنترل کند.
3. نمایش پارامترها:
   • مانیتورینگ دقیق: با استفاده از دستگاه‌های اندازه‌گیری مانند آمپرمتر، ولتметر و واتметر، می‌توان پارامترهای مختلف الکتریکی را به صورت دقیق مانیتور کرد.
   • تشخیص سریع مشکلات: نمایشگرها و چراغ‌های نشانگر به تشخیص سریع مشکلات و کاهش زمان توقف تولید کمک می‌کنند.
4. سهولت در نگهداری:
   • دسترسی آسان: طراحی تابلو برق به گونه‌ای است که دسترسی به اجزای مختلف برای نگهداری و عیب‌یابی آسان باشد.
   • کاهش هزینه‌های نگهداری: با مانیتورینگ و نگهداری منظم، می‌توان از بروز مشکلات جدی جلوگیری کرد و هزینه‌های نگهداری را کاهش داد.
5. افزایش ایمنی:
   • حفاظت از کارکنان: با استفاده از تجهیزات حفاظتی و نمایشگرها، ایمنی کارکنان افزایش می‌یابد.
   • کاهش خطرات: تابلو برق با قطع سریع جریان در مواقع اضطراری، از بروز خطرات جدی جلوگیری می‌کند.
6. بهینه‌سازی مصرف انرژی:
   • کنترل دقیق: با کنترل دقیق موتورها، می‌توان مصرف انرژی را بهینه‌سازی کرد و از هدررفت انرژی جلوگیری کرد.
   • کاهش هزینه‌های انرژی: بهینه‌سازی مصرف انرژی به کاهش هزینه‌های انرژی و افزایش سودآوری کمک می‌کند.

نتیجه‌گیری:

تابلو برق الکتروموتور سه فاز با کاربردها و مزایای متنوع خود، به بهبود عملکرد، افزایش ایمنی و بهینه‌سازی مصرف انرژی در صنایع مختلف کمک می‌کند. این سیستم نه تنها به حفاظت از موتورها و تجهیزات الکتریکی می‌پردازد، بلکه با افزایش کارایی و کاهش هزینه‌های نگهداری، به بهبود کلی عملکرد سیستم‌های صنعتی و تولیدی منجر می‌شود. بنابراین، طراحی و نصب صحیح تابلو برق و استفاده از تجهیزات استاندارد، از اهمیت بالایی برخوردار است.

مراحل طراحی تابلو برق الکترو موتور سه فاز

برای طراحی یک تابلو برق برای الکترو موتور سه فاز، باید به چندین مرحله و اجزای مختلف توجه کنید. در اینجا مراحل کلی و اجزای مورد نیاز را به صورت کامل‌تر بررسی می‌کنیم:

 1: تعیین نیازها و مشخصات

• نوع موتور: سه فاز
• ولتاژ موتور: معمولاً 380V یا 400V در ایران
• جریان موتور: بر اساس برچسب موتور (معمولاً به آمپر)
• قدرت موتور: به وات یا کیلووات
• نوع کنترل: دکمه استارت/استاپ، تایمر، یا کنترل اتوماتیک
• نوع راه‌اندازی: دایرکت انلاین (DOL) یا راه‌اندازی نرم (Soft Start)
• محیط کار: شرایط محیطی مانند دما، رطوبت، و گرد و غبار

 2: انتخاب تجهیزات

1. فیوز یا CB (Circuit Breaker) اصلی: برای حفاظت از خط ورودی
   • جریان نامی باید بیشتر از جریان موتور باشد. معمولاً 1.5 تا 2 برابر جریان نامی موتور.
   • انتخاب بر اساس ولتاژ و جریان موتور.
2. کانتاکتور: برای قطع و وصل موتور
   • انتخاب بر اساس جریان نامی موتور و ولتاژ.
   • برای موتورهای بزرگ ممکن است نیاز به استفاده از چند کانتاکتور باشد.
3. رله محافظتی (Thermal Overload Relay): برای حفاظت از موتور در برابر بیش از حد جریان
   • تنظیم بر اساس جریان نامی موتور.
   • برخی موارد ممکن است نیاز به رله‌های دیجیتال باشد.
4. دکمه‌های استارت و استاپ: برای کنترل دستی موتور
   • معمولاً از نوع NO (Normally Open) برای استارت و NC (Normally Closed) برای استاپ.
5. لامپ نشانگر: برای نشان دادن وضعیت موتور
   • می‌تواند به صورت مستقیم یا از طریق رله کنترل شود.
6. رله زمانی (Timer): اگر نیاز به کنترل زمانی باشد
   • برای راه‌اندازی و خاموش شدن خودکار موتور.
7. سیم کشی و کابل‌ها: بر اساس استانداردهای الکتریکی
   • انتخاب سیم‌ها بر اساس جریان و نوع عایق‌بندی.
8. رله محافظت از موتور در برابر بیش از حد ولتاژ (Voltage Relay): برای حفاظت از موتور در برابر ولتاژ بیش از حد یا کم.
9. رله محافظت از موتور در برابر کم ولتاژ (Under Voltage Relay): برای خاموش کردن موتور در صورت کاهش ولتاژ.

 3: طراحی و نصب

• طراحی سیم کشی: با استفاده از نرم‌افزارهای مهندسی مانند AutoCAD Electrical، Eplan، یا ETAP.
• تهیه نقشه سیم کشی: شامل مدار کنترل و مدار قدرت.
  • مدار کنترل شامل دکمه‌ها، رله‌ها و لامپ‌ها.
  • مدار قدرت شامل کانتاکتور، فیوزها و اتصالات اصلی.
• نصب تجهیزات: بر روی تابلو برق به صورت منظم و با رعایت فاصله‌های ایمنی.
  • استفاده از ریل‌های DIN برای نصب تجهیزات.
• اتصالات: اطمینان از اتصالات صحیح و ایمن، استفاده از کلامپ‌های مناسب.

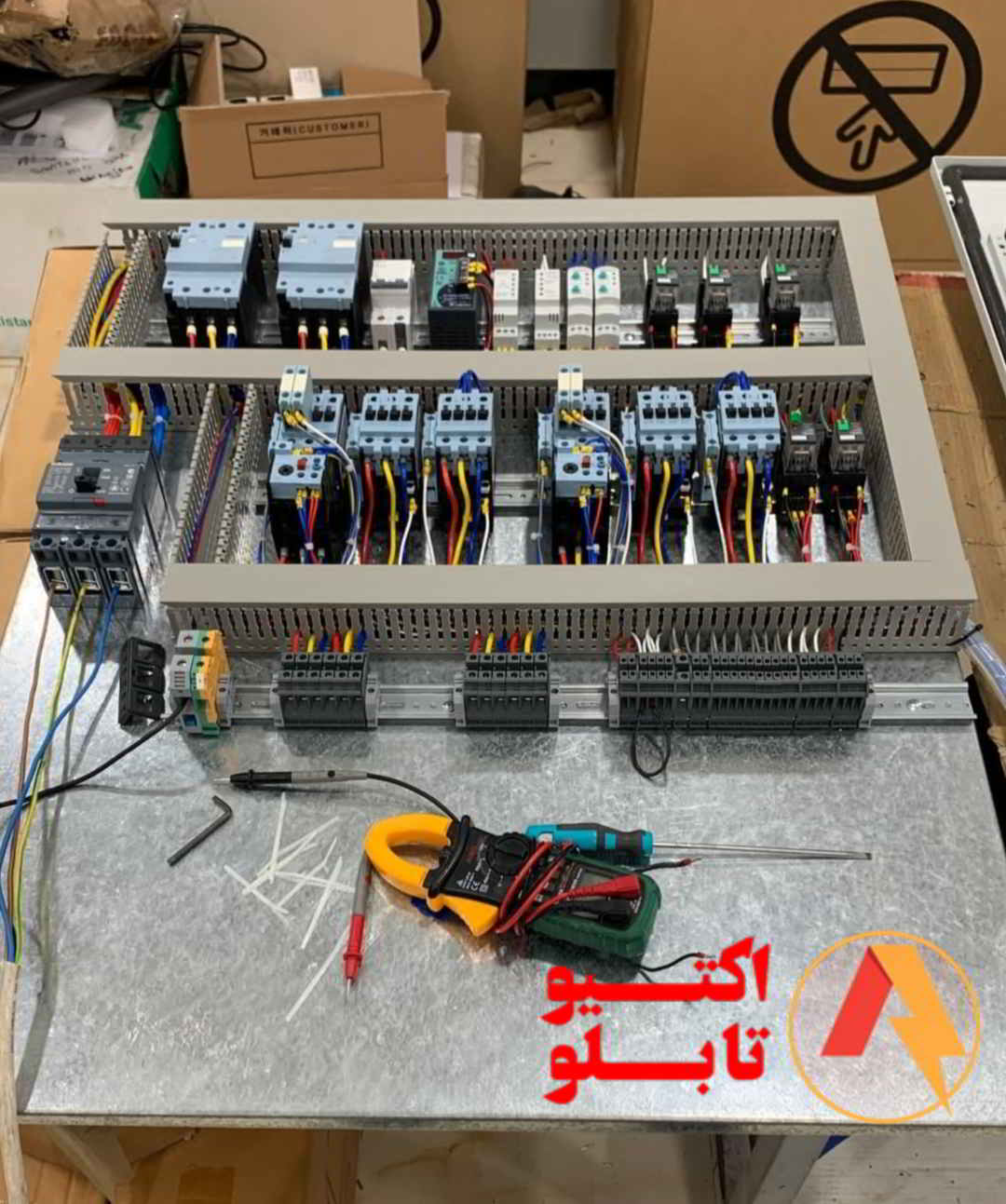

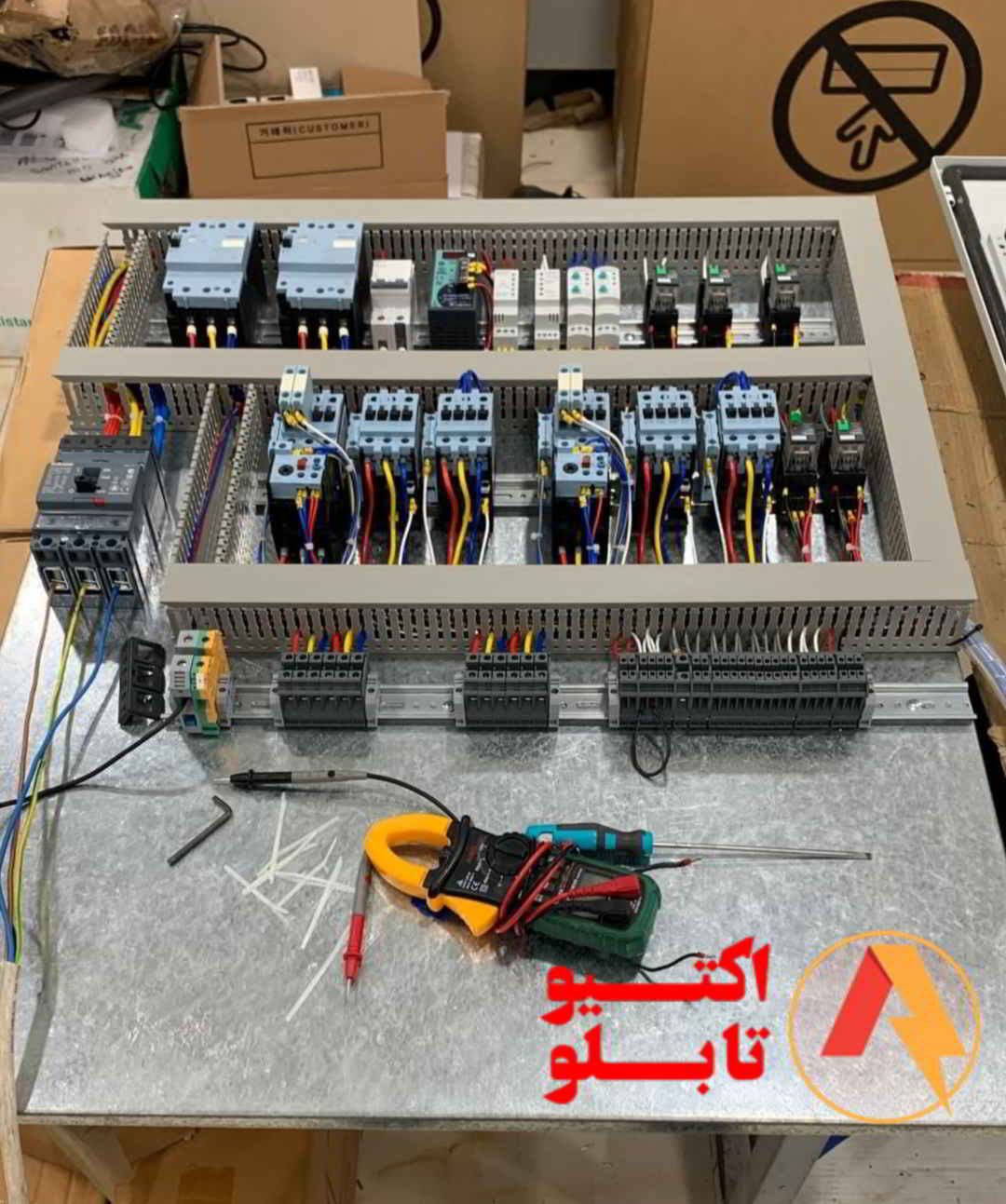

 4: تست و بهره‌برداری

• تست اولیه: بررسی اتصالات و عملکرد تجهیزات بدون وصل شدن به منبع تغذیه.
  • استفاده از مولتی متر برای بررسی اتصالات.
• تست با بار: وصل کردن موتور و بررسی عملکرد کلی سیستم.
  • تست کردن دکمه‌های استارت و استاپ، رله‌ها و لامپ‌ها.
• تنظیمات نهایی: تنظیم رله‌ها و اطمینان از عملکرد صحیح.
  • تنظیم جریان رله محافظتی بر اساس جریان نامی موتور.

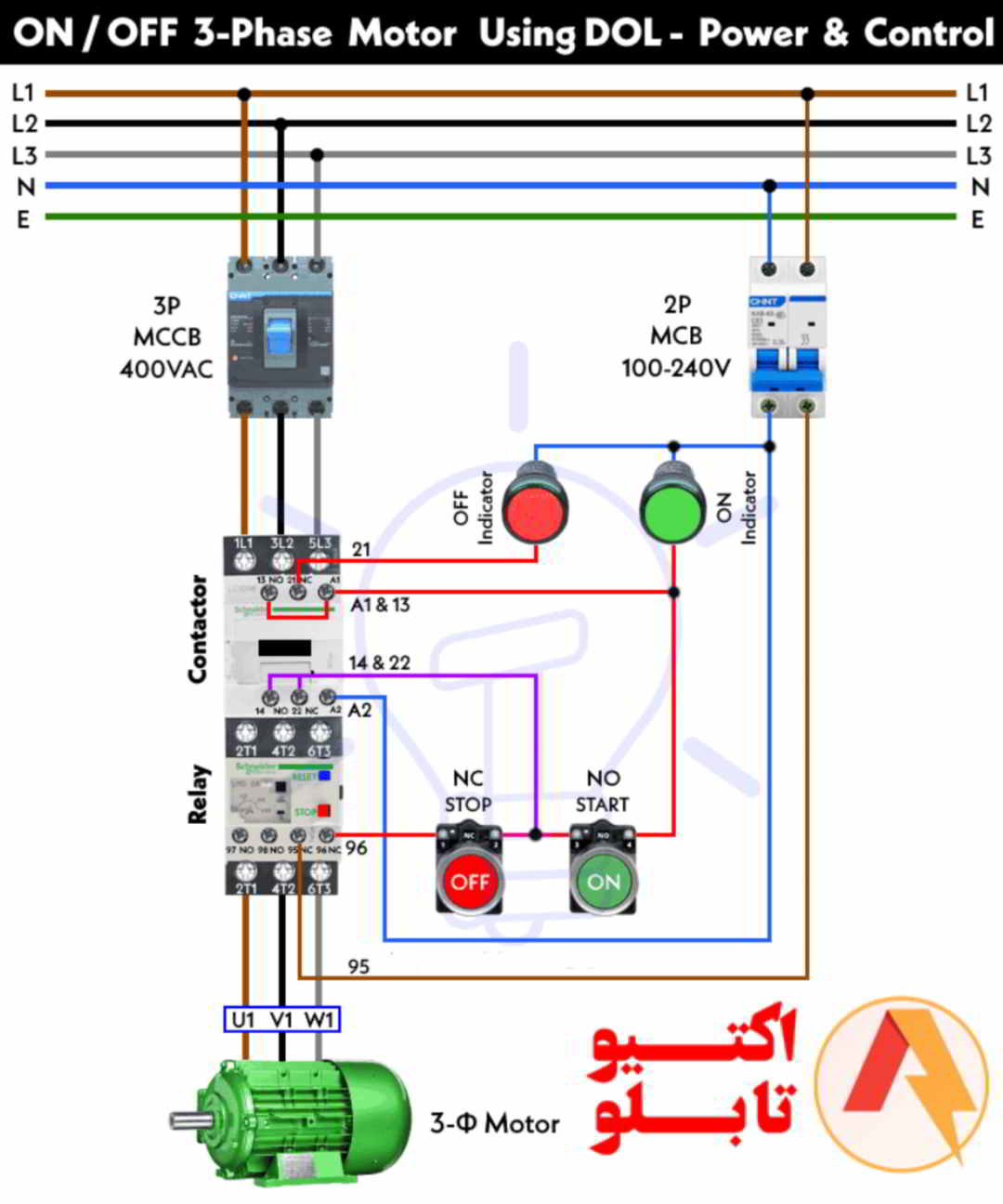

نقشه تابلو برق الکترو موتور سه فاز

نکات ایمنی:

با رعایت این مراحل، می‌توانید یک تابلو برق ایمن و کارآمد برای الکترو موتور سه فاز طراحی کنید. این رویکرد نه تنها به افزایش عمر موتور و تجهیزات کمک می‌کند، بلکه ایمنی کارکنان و محیط کار را نیز تضمین می‌کند.

• نصب صحیح: اطمینان حاصل کنید که تمامی اجزا به درستی نصب و سیم‌کشی شده‌اند. هرگونه خطا در نصب می‌تواند به آسیب به تجهیزات یا بروز حادثه منجر شود.
• استفاده از تجهیزات استاندارد: از تجهیزات و قطعاتی استفاده کنید که دارای استانداردهای لازم باشند. این امر به افزایش ایمنی و کارایی سیستم کمک می‌کند.
• بررسی دوره‌ای: تابلو برق و اجزای آن را به صورت دوره‌ای بررسی و نگهداری کنید. این کار به شناسایی و رفع مشکلات قبل از وقوع حادثه کمک می‌کند.
• آموزش کارکنان: کارکنانی که با تابلو برق و موتورها کار می‌کنند باید آموزش‌های لازم را دیده باشند تا بتوانند به درستی از تجهیزات استفاده و در مواقع اضطراری اقدامات لازم را انجام دهند.
• رعایت اصول ایمنی: در هنگام کار با تابلو برق، اصول ایمنی مانند استفاده از دستکش و عینک ایمنی را رعایت کنید.

نتیجه‌گیری:

تابلو برق الکتروموتور سه فاز نقش حیاتی در عملکرد ایمن و کارآمد موتورهای سه فاز دارد. طراحی و نصب صحیح این تابلو، استفاده از تجهیزات استاندارد و رعایت نکات ایمنی می‌تواند به افزایش عمر مفید تجهیزات، کاهش هزینه‌های نگهداری و افزایش ایمنی در محیط کار کمک کند. با توجه به اهمیت این سیستم، توصیه می‌شود که طراحی و نصب آن توسط افراد متخصص و با تجربه انجام شود.
