تابلو برق توزیع : قلب تپنده سیستم برق شما

تابلو برق توزیع، نقشی حیاتی در هر سیستم الکتریکی ایفا می‌کنند. این تابلوها، نقطه مرکزی توزیع و کنترل جریان برق در ساختمان‌ها، کارخانه‌ها و سایر تاسیسات هستند. به بیان ساده، تابلو برق توزیع، انرژی الکتریکی را از منبع اصلی (مانند ترانسفورماتور) دریافت کرده و آن را به مدارهای مختلف و مصرف‌کننده‌ها هدایت می‌کند.

1. تعریف و عملکرد تابلو برق توزیع:

   • تعریف: تابلو برق توزیع، مجموعه‌ای از قطعات و تجهیزات الکتریکی است که برای دریافت، کنترل، حفاظت و توزیع برق در یک سیستم الکتریکی طراحی شده است.
   • عملکرد: تابلوهای توزیع برق، ولتاژ بالا را از منبع تغذیه دریافت کرده و پس از کاهش ولتاژ به سطح مورد نیاز، آن را به مدارهای مختلف و تجهیزات مصرف‌کننده منتقل می‌کنند. این تابلوها همچنین نقش مهمی در حفاظت از سیستم برق در برابر اضافه بار، اتصال کوتاه و سایر خطاهای الکتریکی ا ایفا می‌کنند.

1. انواع تابلو برق توزیع:

   انواع تابلو برق توزیع بر اساس سطح ولتاژ:

   1. تابلوهای فشار قوی (High Voltage – HV):

      • محدوده ولتاژ: معمولاً برای ولتاژهای بالاتر از 1000 ولت (1 کیلوولت) استفاده می‌شوند. این ولتاژها اغلب به چند ده هزار ولت یا بیشتر نیز می‌رسند (مانند 33 کیلوولت، 63 کیلوولت، 132 کیلوولت و غیره).
      • کاربردها:
        • پست‌های برق: برای دریافت و توزیع انرژی الکتریکی از نیروگاه‌ها و تبدیل ولتاژ به سطح ولتاژهای پایین‌تر.
        • تاسیسات صنعتی بزرگ: مانند پالایشگاه‌ها، کارخانجات فولاد، کارخانجات سیمان و سایر واحدهای صنعتی که نیاز به توان الکتریکی بسیار بالا دارند.
        • شبکه‌های انتقال و فوق توزیع: برای انتقال انرژی الکتریکی در فواصل طولانی.
      • ویژگی‌ها:
        • دارای عایق‌بندی بسیار قوی برای حفاظت در برابر ولتاژهای بالا.
        • مجهز به تجهیزات حفاظتی پیشرفته برای جلوگیری از آسیب در اثر خطاهای الکتریکی.
        • معمولاً از کلیدهای فشار قوی مانند کلیدهای روغنی، گازی (SF6) یا خلاء استفاده می‌کنند.
        • ابعاد بزرگ و وزن زیاد.
      • نکته: کار با تابلوهای فشار قوی نیاز به تخصص و مهارت بسیار بالایی دارد و باید توسط افراد آموزش‌دیده انجام شود.

   2. تابلوهای فشار متوسط (Medium Voltage – MV):

      • محدوده ولتاژ: برای ولتاژهای بین 1000 تا 36000 ولت (1 تا 36 کیلوولت) استفاده می‌شوند. ولتاژهای رایج شامل 6.3 کیلوولت، 11 کیلوولت، 20 کیلوولت و 33 کیلوولت است.
      • کاربردها:
        • کارخانجات: برای توزیع برق به ماشین‌آلات و تجهیزات صنعتی.
        • بیمارستان‌ها: برای تأمین برق تجهیزات پزشکی و سیستم‌های حیاتی.
        • ساختمان‌های بزرگ: مانند مراکز خرید، فرودگاه‌ها، هتل‌ها و دانشگاه‌ها.
        • شبکه‌های توزیع: برای انتقال برق در مسافت‌های متوسط.
        • پست‌های توزیع: برای تبدیل ولتاژ از سطح بالا به سطح پایین‌تر.
      • ویژگی‌ها:
        • دارای عایق‌بندی مناسب برای ولتاژهای متوسط.
        • مجهز به کلیدهای فشار متوسط مانند کلیدهای خلاء و گازی.
        • ابعاد و وزن متوسط.
        • نیاز به تخصص و مهارت در نصب و نگهداری.

   3. تابلوهای فشار ضعیف (Low Voltage – LV):

      • محدوده ولتاژ: برای ولتاژهای پایین‌تر از 1000 ولت (1 کیلوولت) استفاده می‌شوند. ولتاژهای رایج شامل 230 ولت تک فاز و 400 ولت سه فاز است.
      • کاربردها:
        • ساختمان‌های مسکونی: برای توزیع برق به روشنایی، پریزها و سایر وسایل برقی خانگی.
        • ساختمان‌های تجاری: برای توزیع برق به مغازه‌ها، دفاتر و سایر فضاهای تجاری.
        • صنایع کوچک و کارگاه‌ها: برای توزیع برق به ماشین‌آلات و تجهیزات صنعتی کوچک.
        • توزیع نهایی: برای رساندن برق به مصرف‌کننده‌های نهایی.
      • ویژگی‌ها:
        • دارای عایق‌بندی مناسب برای ولتاژهای پایین.
        • معمولاً از کلیدهای مینیاتوری (MCB)، کلیدهای اتوماتیک با قاب (MCCB) و کلیدهای محافظ جان (RCD) استفاده می‌کنند.
        • ابعاد کوچک‌تر و وزن سبک‌تر نسبت به تابلوهای فشار متوسط و قوی.
        • نصب و نگهداری آسان‌تر.
      •

   انواع تابلو برق توزیع بر اساس ساختار:

   1. تابلوهای دیواری (Wall-Mounted):

      • ویژگی‌ها:
        • بر روی دیوار نصب می‌شوند و معمولاً برای فضاهای کوچک با محدودیت فضا مناسب هستند.
        • دارای ابعاد و وزن کوچک‌تر.
        • نصب و جابجایی آسان‌تر.
        • معمولاً برای کاربردهای ساده و جریان‌های پایین استفاده می‌شوند.
        • دسترسی به قطعات ممکن است محدودتر باشد.

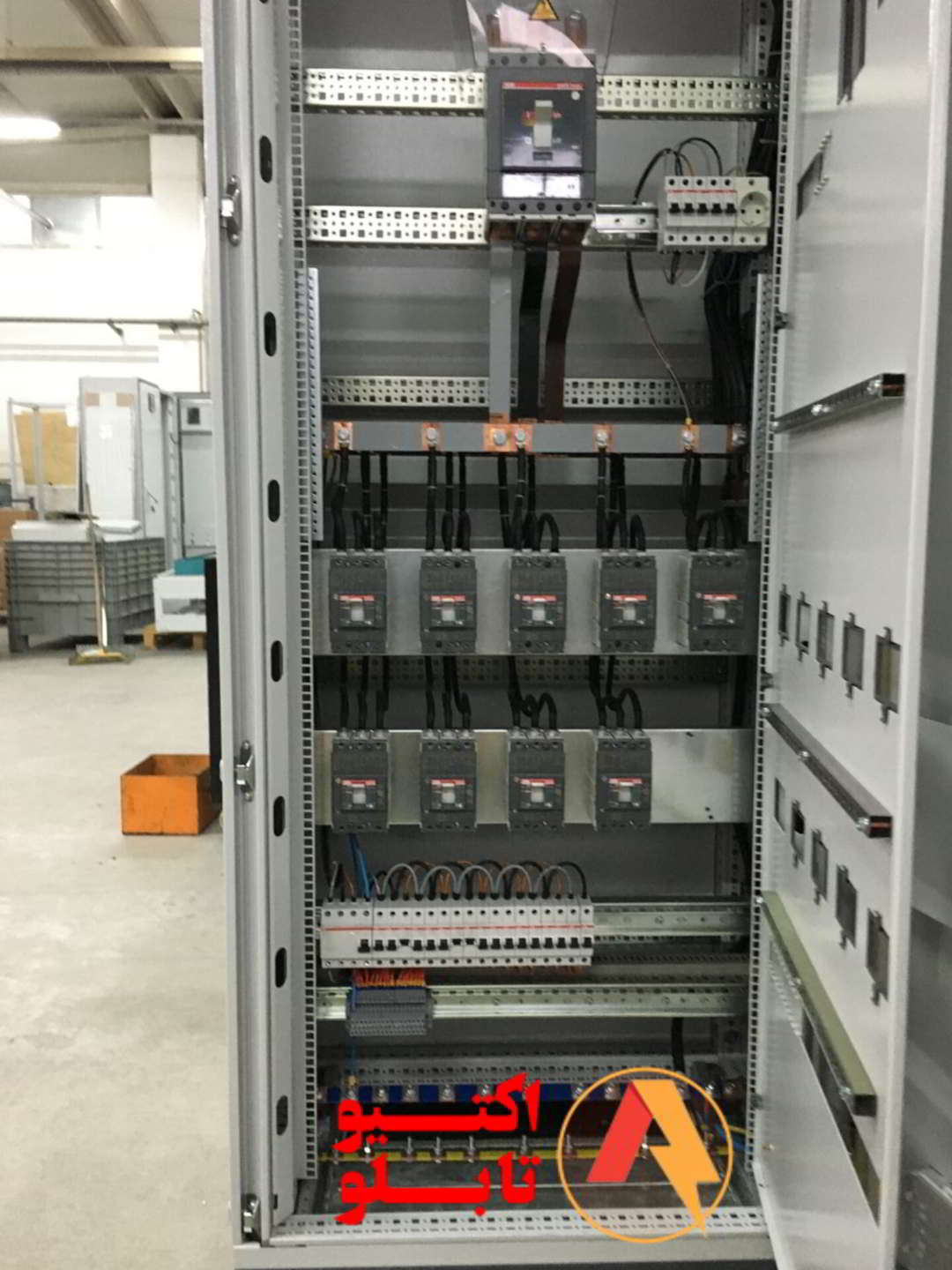

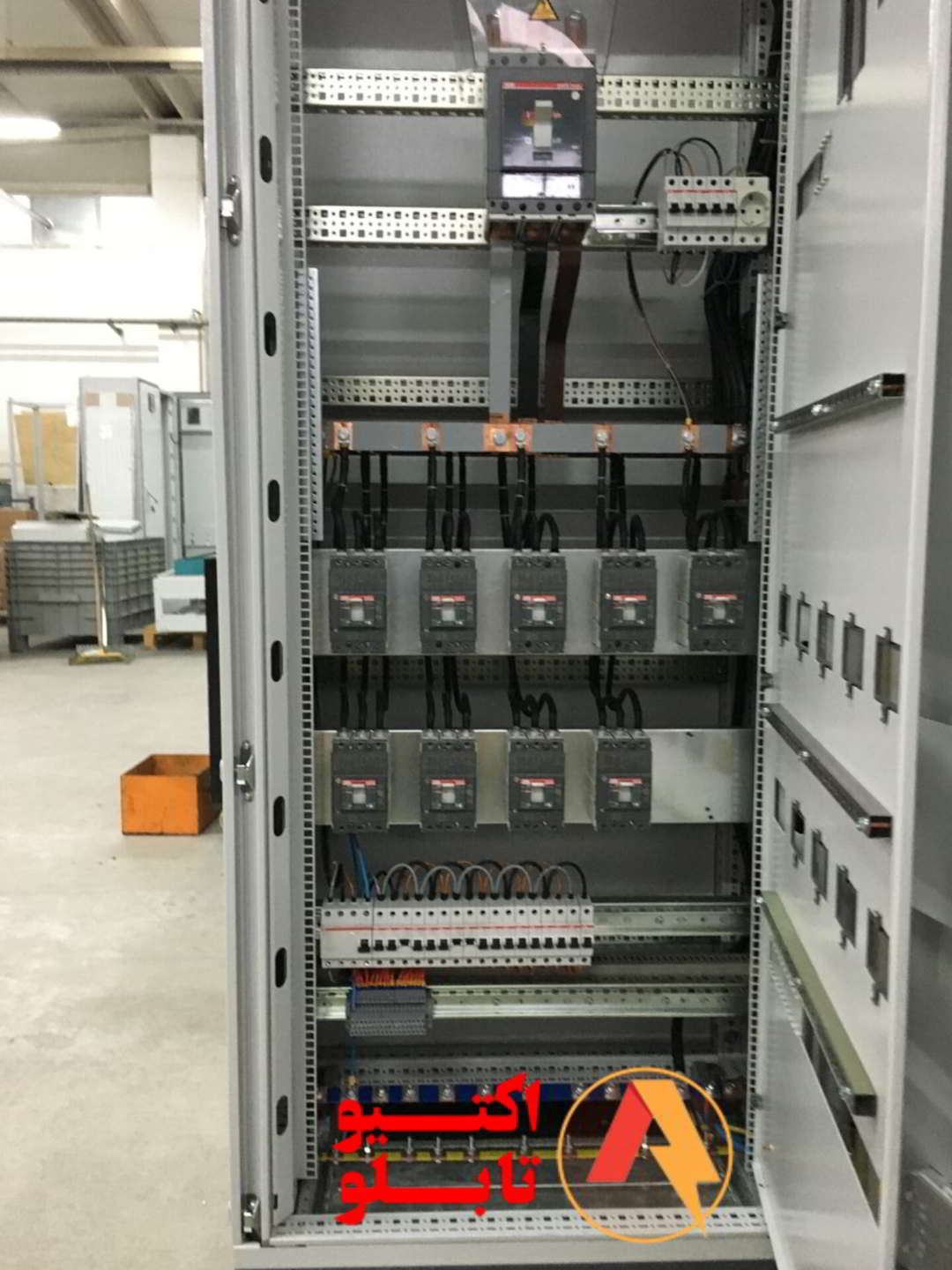

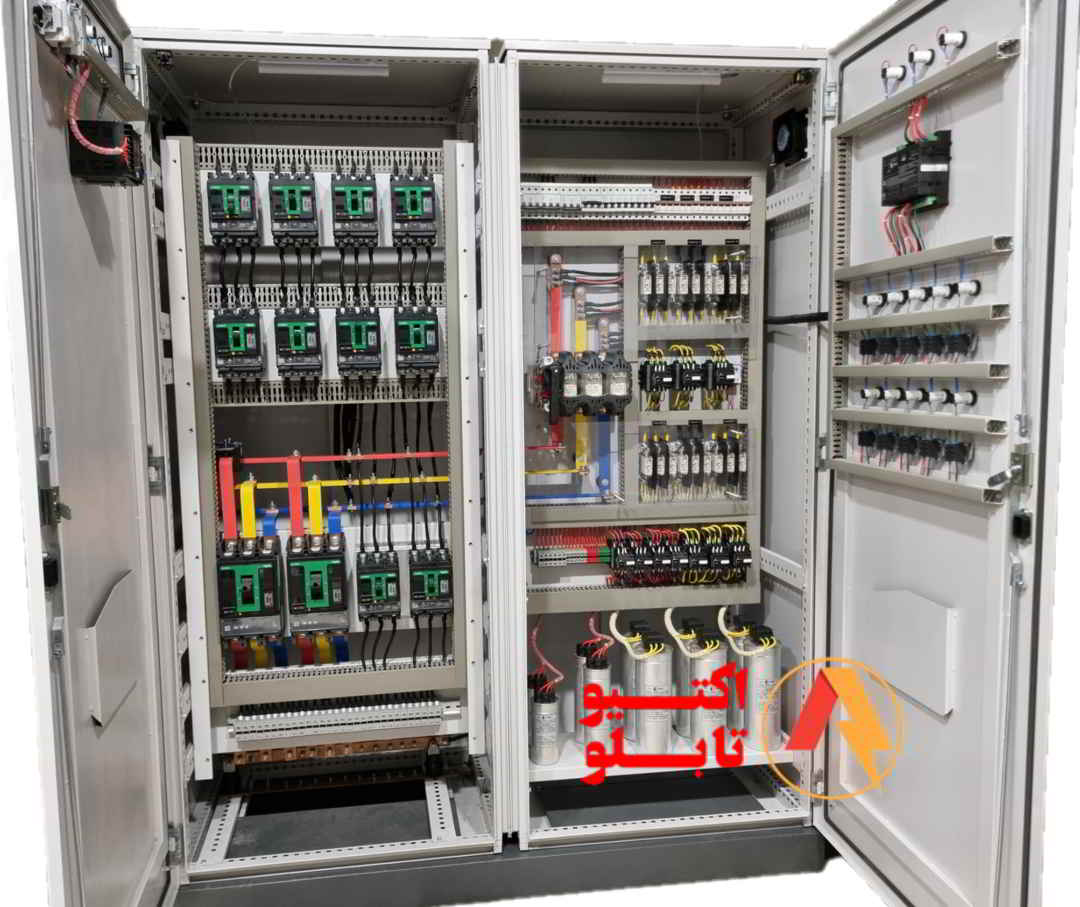

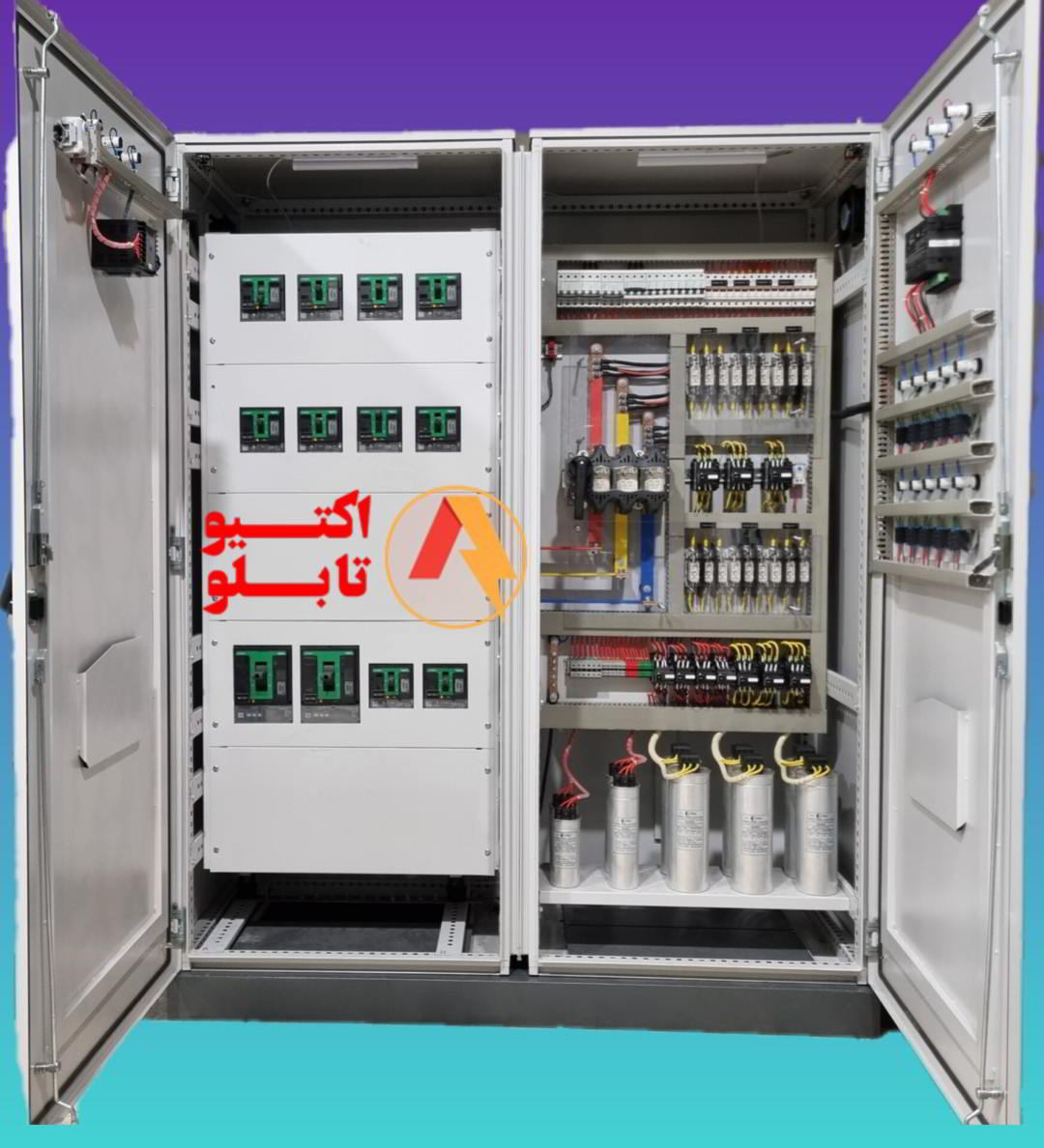

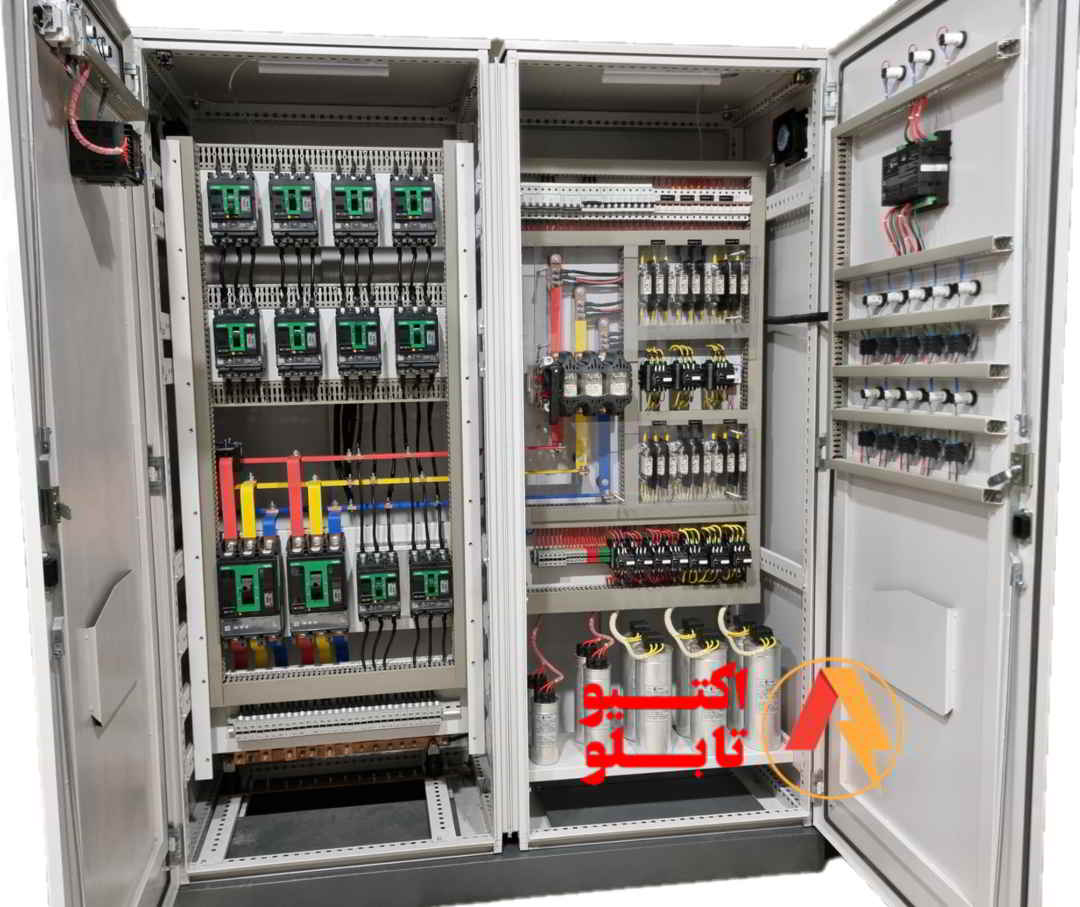

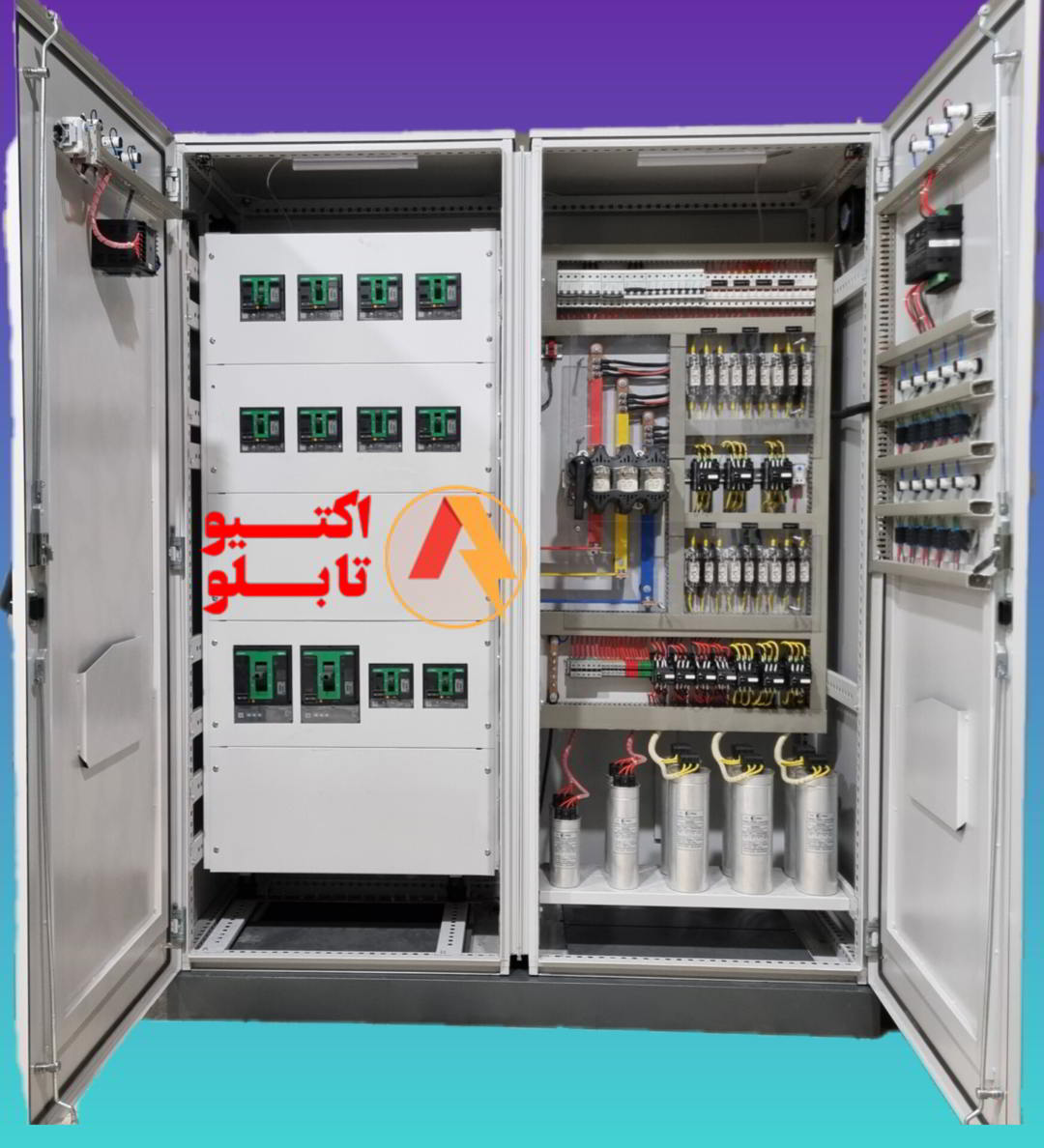

   2. تابلوهای ایستاده (Floor-Standing):

      • ویژگی‌ها:
        • بر روی زمین نصب می‌شوند و برای فضاهای بزرگ و کاربردهای پیچیده مناسب هستند.
        • دارای ابعاد و وزن بزرگ‌تر.
        • قابلیت نصب تجهیزات بیشتر و جریان‌های بالاتر.
        • دسترسی آسان‌تر به قطعات.
        • مناسب برای استفاده در کارخانجات، بیمارستان‌ها، و ساختمان‌های تجاری بزرگ.

   3. تابلوهای کشویی (Drawout):

      • ویژگی‌ها:
        • دارای قطعات قابل جدا شدن (کشویی) هستند که امکان تعمیر و نگهداری آسان را فراهم می‌کنند.
        • خارج کردن قطعات و انجام تعمیرات بدون قطع برق کل تابلو امکان‌پذیر است.
        • برای کاربردهایی که نیاز به تعمیرات سریع و مکرر دارند، مناسب هستند.
        • معمولاً در تابلوهای فشار متوسط و فشار قوی استفاده می‌شوند.

   4. تابلوهای مدولار (Modular):

      • ویژگی‌ها:
        • از قطعات استاندارد و قابل تعویض ساخته شده‌اند.
        • قابلیت انعطاف‌پذیری بالایی دارند و می‌توان آن‌ها را به راحتی سفارشی‌سازی کرد.
        • امکان توسعه و تغییر ساختار تابلو در آینده وجود دارد.
        • نصب و نگهداری آسان‌تر.
        • مناسب برای کاربردهایی که نیاز به تغییرات و توسعه سیستم در آینده دارند.

   با درک این دسته‌بندی‌ها، می‌توانید تابلو برق توزیع مناسب برای نیازهای خاص خود را انتخاب کنید.



    مقایسه انواع تابلو برق توزیع

   نوع تابلو برق توزیع	سطح ولتاژ	ساختار	کاربرد اصلی	ویژگی‌های کلیدی
   فشار قوی (HV)	>1000 ولت	متنوع	پست‌های برق، نیروگاه‌ها	عایق‌بندی بالا، ظرفیت جریان بزرگ
   فشار متوسط (MV)	۱۰۰۰ تا ۳۶۰۰۰ ولت	متنوع	کارخانجات، بیمارستان‌ها	انعطاف‌پذیری بالا، حفاظت قوی
   فشار ضعیف (LV)	<1000 ولت	دیواری، ایستاده، کشویی، مدولار	ساختمان‌های مسکونی، تجاری	اندازه کوچک، نصب آسان
   دیواری	مختلف	دیواری	فضاهای کوچک	صرفه‌جویی در فضا، دسترسی آسان
   ایستاده	مختلف	ایستاده	فضاهای بزرگ	ظرفیت بالا، پایداری و ایمنی
   کشویی	مختلف	کشویی	سیستم‌های پیچیده	مدولار بودن، تعمیر آسان
   مدولار	مختلف	مدولار	پروژه‌های متغیر	قابلیت گسترش، انعطاف‌پذیری

   .

2.

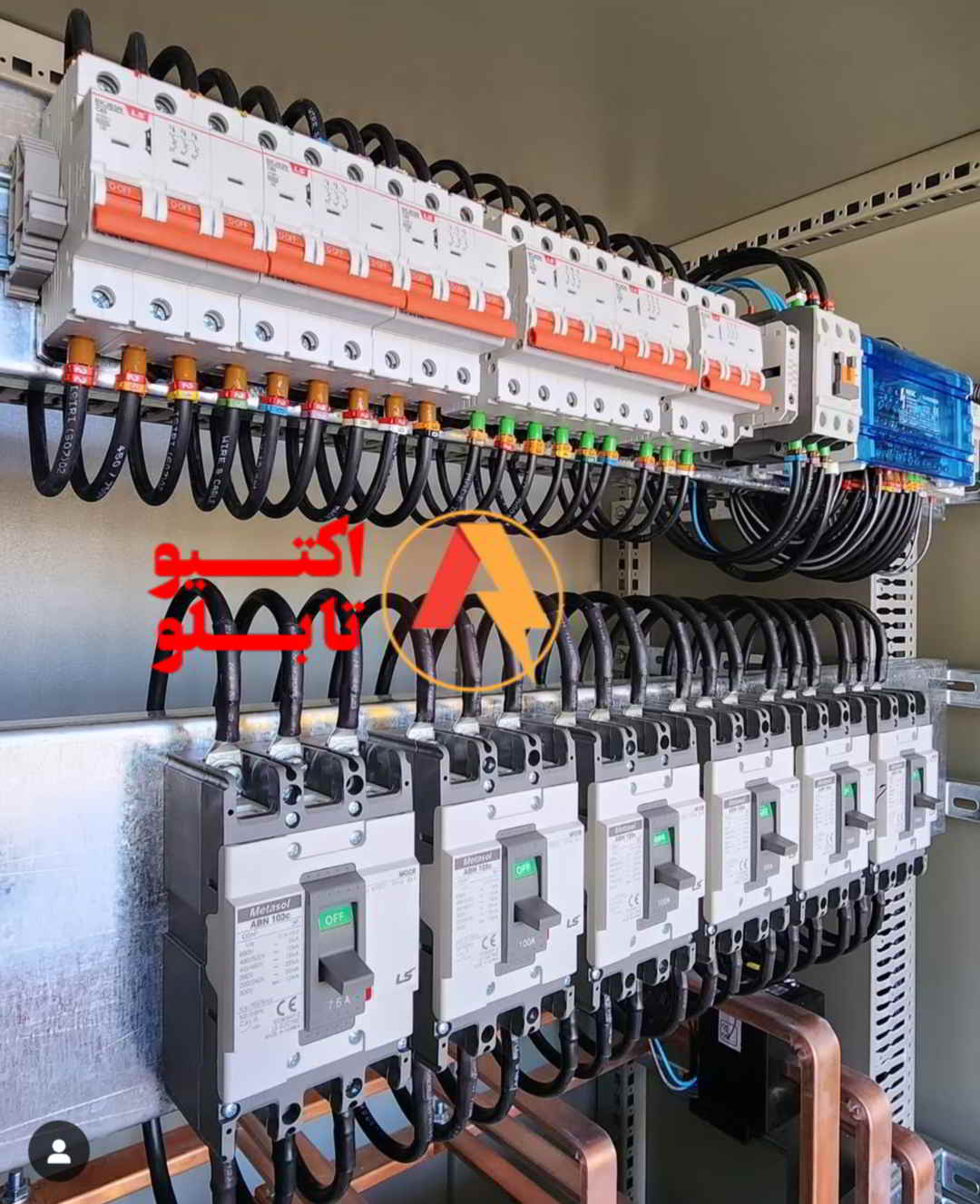

3. اجزای اصلی تابلو برق توزیع:

   1. کلیدهای ورودی (Incoming Circuit Breakers/Switches):
      • عملکرد: کلیدهای ورودی، اولین تجهیزاتی هستند که جریان برق ورودی به تابلو را دریافت می‌کنند. وظیفه اصلی آن‌ها قطع و وصل کردن کل جریان ورودی به تابلو است. این کلیدها معمولاً از نوع کلیدهای قدرت (Power Circuit Breakers) یا کلیدهای جداکننده (Disconnecting Switches) هستند و قابلیت تحمل جریان‌های بالا را دارند.
      • انواع:
        • کلیدهای اتوماتیک (ACB – Air Circuit Breaker): برای جریان‌های بسیار بالا استفاده می‌شوند و قابلیت قطع و وصل جریان تحت بار را دارند.
        • کلیدهای جداکننده (Isolating Switches): برای قطع و وصل کردن مدار در حالت بدون بار استفاده می‌شوند و به عنوان یک وسیله جداسازی ایمن عمل می‌کنند.
        • کلیدهای مینیاتوری (MCB – Miniature Circuit Breaker): گاهی اوقات به عنوان ورودی در تابلوهای کوچک‌تر استفاده می‌شوند.
      • کاربرد: قطع و وصل کلی جریان برق برای تعمیر و نگهداری، حفاظت کلی از تابلو و ایجاد ایزولاسیون ایمن.

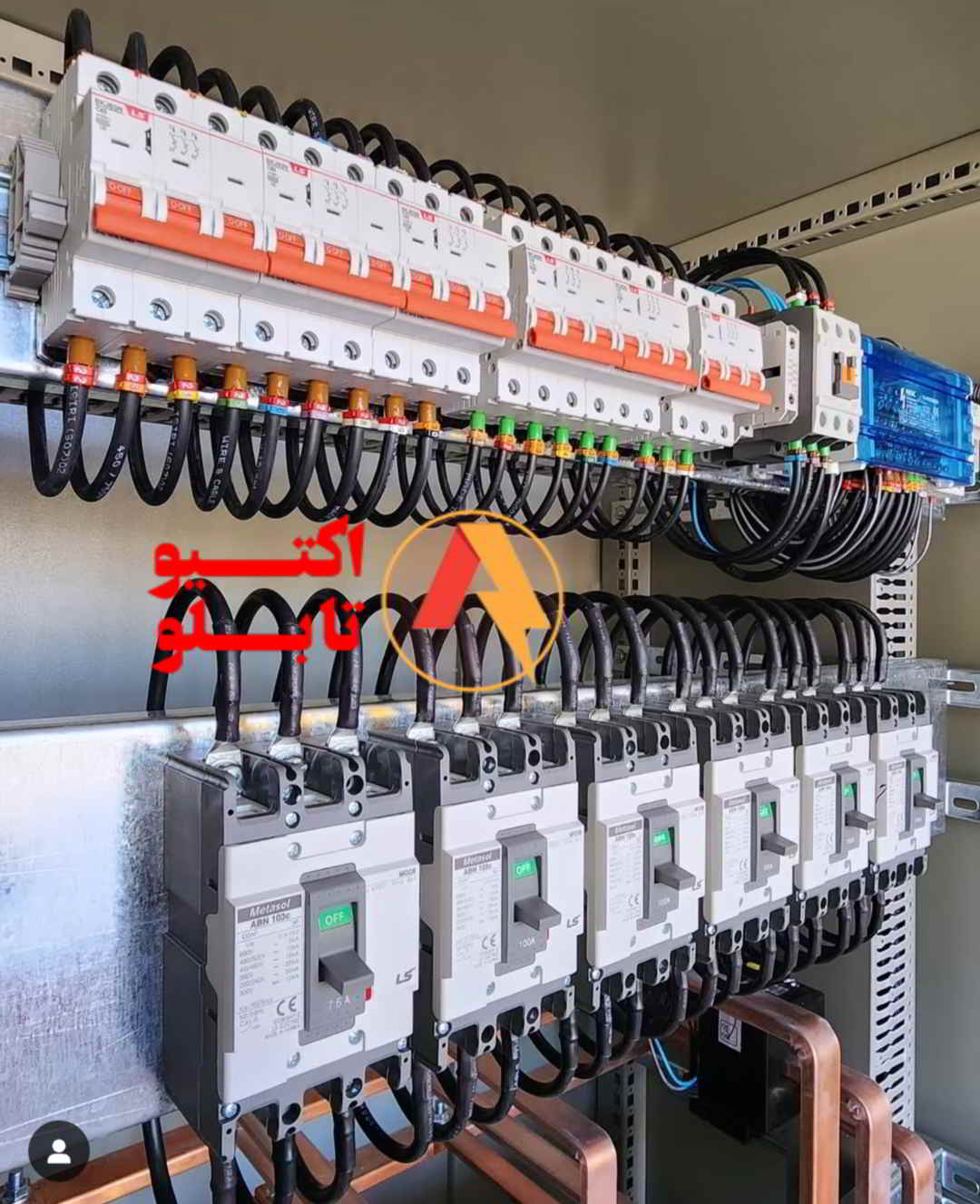

   2. کلیدهای محافظ (Protective Circuit Breakers):

      • عملکرد: این کلیدها برای حفاظت از مدارها و تجهیزات در برابر خطاهای الکتریکی مانند اضافه بار، اتصال کوتاه و نشت جریان طراحی شده‌اند.
      • انواع:
        • کلید مینیاتوری (MCB – Miniature Circuit Breaker): برای حفاظت از مدارهای روشنایی و پریزها در برابر اضافه بار و اتصال کوتاه استفاده می‌شوند.
        • کلید اتوماتیک با قاب (MCCB – Molded Case Circuit Breaker): برای حفاظت از مدارهای با جریان بالا در برابر اضافه بار و اتصال کوتاه استفاده می‌شوند. قابلیت تنظیم جریان قطع را دارند.
        • کلید محافظ جان (RCD – Residual Current Device/RCCB – Residual Current Circuit Breaker): برای حفاظت از افراد در برابر برق گرفتگی ناشی از نشت جریان به زمین استفاده می‌شوند.
      • کاربرد: حفاظت از مدارها و تجهیزات در برابر خطاهای الکتریکی، جلوگیری از آتش‌سوزی ناشی از خطا و حفاظت از جان افراد.

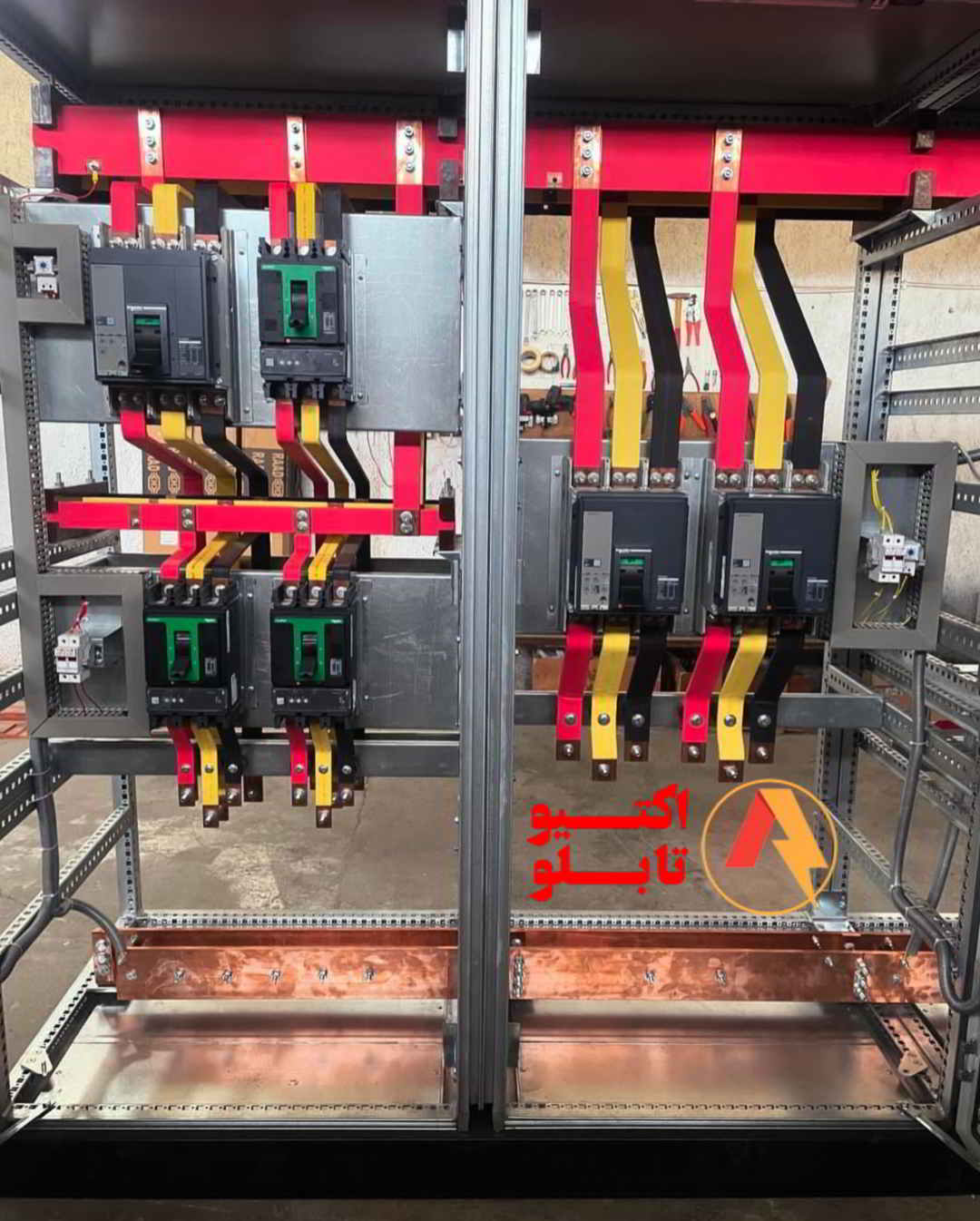

   3. باسبارها (Busbars):

      • عملکرد: باسبارها، هادی‌های فلزی (معمولاً مس یا آلومینیوم) هستند که برای توزیع جریان الکتریکی بین مدارهای مختلف در تابلو استفاده می‌شوند. آن‌ها جریان را از کلید ورودی دریافت کرده و به کلیدهای محافظ و سایر تجهیزات منتقل می‌کنند.
      • انواع:
        • باسبارهای مسی: رسانایی بالاتری دارند و برای جریان‌های بالا استفاده می‌شوند.
        • باسبارهای آلومینیومی: سبک‌تر و ارزان‌تر هستند و برای جریان‌های متوسط استفاده می‌شوند.
      • کاربرد: توزیع جریان الکتریکی به صورت ایمن و منظم در سراسر تابلو، ایجاد اتصال الکتریکی قوی و کم‌مقاومت بین قطعات مختلف.

   4. کنتاکتورها (Contactors):

      • عملکرد: کنتاکتورها، کلیدهای الکترومغناطیسی هستند که برای کنترل و قطع و وصل مدارهای پر جریان از راه دور استفاده می‌شوند. آن‌ها معمولاً برای کنترل موتورها، روشنایی‌های پر قدرت و سایر تجهیزات با جریان بالا کاربرد دارند.
      • کاربرد: کنترل از راه دور مدارهای الکتریکی، راه‌اندازی و توقف موتورها، کنترل سیستم‌های روشنایی و سایر تجهیزات.

   5. فیوزها (Fuses):

      • عملکرد: فیوزها، تجهیزات حفاظتی هستند که در صورت عبور جریان بیش از حد مجاز، ذوب شده و مدار را قطع می‌کنند. آن‌ها از تجهیزات در برابر اضافه جریان و اتصال کوتاه محافظت می‌کنند.
      • انواع: فیوزهای کارتریجی، فیوزهای چاقویی، فیوزهای مینیاتوری و غیره.
      • کاربرد: حفاظت از مدارها و تجهیزات در برابر اضافه جریان، حفاظت پشتیبان برای کلیدهای محافظ.

   6. ترمینال‌ها (Terminals):

      • عملکرد: ترمینال‌ها، نقاط اتصال برای سیم‌ها و کابل‌های ورودی و خروجی در تابلو هستند. آن‌ها امکان اتصال ایمن و مطمئن سیم‌ها به تجهیزات را فراهم می‌کنند.
      • انواع: ترمینال‌های پیچی، ترمینال‌های فنری، ترمینال‌های شاخه‌ای و غیره.
      • کاربرد: اتصال سیم‌ها و کابل‌ها به صورت منظم و ایمن، ایجاد اتصال الکتریکی قابل اطمینان و جداسازی آسان.

   7. آمپرمتر و ولت‌متر (Ammeters & Voltmeters):

      • عملکرد: آمپرمترها، برای اندازه‌گیری جریان الکتریکی عبوری از مدارها و ولت‌مترها برای اندازه‌گیری ولتاژ الکتریکی استفاده می‌شوند.
      • انواع: آمپرمتر و ولت‌مترهای آنالوگ، دیجیتال و هوشمند.
      • کاربرد: پایش عملکرد مدارها، تشخیص خطاهای الکتریکی، اندازه‌گیری میزان مصرف انرژی.

   8. چراغ‌های سیگنال (Signal Lamps):

      • عملکرد: چراغ‌های سیگنال، برای نمایش وضعیت مدارهای مختلف در تابلو استفاده می‌شوند. آن‌ها معمولاً با رنگ‌های مختلف (سبز برای وصل بودن مدار، قرمز برای قطع بودن مدار، زرد برای خطا) نشان داده می‌شوند.
      • کاربرد: نمایش وضعیت مدارها، اطلاع‌رسانی در مورد وجود خطا، کمک به اپراتورها برای تشخیص سریع وضعیت سیستم.

   سایر اجزا:

   علاوه بر اجزای ذکر شده، تابلو برق توزیع ممکن است شامل اجزای دیگری نیز باشد، مانند:

   • رله‌ها (Relays): برای کنترل خودکار عملکرد مدارها و محافظت از سیستم استفاده می‌شوند.
   • تایمرها (Timers): برای زمان‌بندی عملکرد مدارها استفاده می‌شوند.
   • شستی‌ها (Push Buttons): برای کنترل دستی عملکرد مدارها استفاده می‌شوند.
   • مبدل‌های جریان (Current Transformers): برای اندازه‌گیری جریان‌های بالا در مدارهای قدرت استفاده می‌شوند.
   • مبدل‌های ولتاژ (Voltage Transformers): برای اندازه‌گیری ولتاژهای بالا در مدارهای قدرت استفاده می‌شوند.
   • کلیدهای فرمان (Control Switches): برای کنترل عملکرد تجهیزات مختلف در تابلو استفاده می‌شوند.

   این اجزا همگی با همکاری یکدیگر، امکان توزیع ایمن و کارآمد برق را در یک سیستم الکتریکی فراهم می‌کنند. اگر سوال بیشتری دارید، در خدمت هستم.

4. استانداردها و الزامات ایمنی:

   • استانداردهای بین‌المللی: تابلوهای برق توزیع باید بر اساس استانداردهای بین‌المللی مانند IEC (کمیسیون بین‌المللی الکتروتکنیک) طراحی و ساخته شوند.
   • استانداردهای ملی: هر کشور استانداردهای ملی خود را برای طراحی و ساخت تابلوهای برق دارد.
   • الزامات ایمنی: تابلوهای برق باید دارای الزامات ایمنی لازم برای حفاظت از پرسنل در برابر برق گرفتگی و حریق باشند.

5. کاربردهای تابلو برق توزیع:

   • ساختمان‌های مسکونی: برای توزیع برق به مدارهای روشنایی، پریزها و سایر وسایل برقی.
   • ساختمان‌های تجاری: برای توزیع برق به مغازه‌ها، دفاتر و سایر فضاهای تجاری.
   • کارخانجات و تاسیسات صنعتی: برای توزیع برق به ماشین‌آلات، تجهیزات تولید و سایر دستگاه‌های صنعتی.
   • بیمارستان‌ها و مراکز درمانی: برای توزیع برق به تجهیزات پزشکی و سایر دستگاه‌های حساس.
   • مراکز داده و سرورها: برای توزیع برق به سرورها و سایر تجهیزات فناوری اطلاعات.

6. انتخاب و خرید تابلو برق توزیع مناسب:

   • بررسی نیازهای سیستم: قبل از خرید تابلو برق، باید نیازهای سیستم الکتریکی را به طور دقیق بررسی کنید.
   • انتخاب نوع تابلو: بر اساس نوع سیستم الکتریکی، باید نوع مناسب تابلو (فشار ضعیف، فشار متوسط یا فشار قوی) را انتخاب کنید.
   • انتخاب ابعاد مناسب: تابلو باید دارای ابعاد مناسب برای نصب و نگهداری باشد.
   • بررسی کیفیت ساخت: تابلو باید از مواد با کیفیت و با استانداردهای ایمنی ساخته شده باشد.
   • انتخاب برند معتبر: بهتر است از برندهای معتبر و با سابقه در زمینه تولید تابلوهای برق خرید کنید.

7. خرید تابلو برق توضیع

چرا خرید تابلو برق توزیع از اکتیو تابلو؟

اکتیو تابلو یکی از معتبرترین و پیشروترین تامین‌کنندگان تابلوهای برق توزیع در ایران است. با ارائه محصولات با کیفیت بالا و رعایت استانداردهای بین‌المللی، ما بهترین راه‌حل‌ها را برای نیازهای برقی شما فراهم می‌کنیم. انتخاب تابلو برق توزیع مناسب از اکتیو تابلو، تضمین‌کننده ایمنی، کارایی و دوام سیستم‌های الکتریکی شماست.

ویژگی‌های خرید از اکتیو تابلو

• کیفیت بالا: تمامی تابلوهای برق ما با استفاده از بهترین مواد اولیه و با رعایت استانداردهای فنی تولید می‌شوند.
• قیمت مناسب: ارائه محصولات با کیفیت بالا و قیمت رقابتی برای تامین نیازهای شما.
• پشتیبانی فنی: تیم متخصص ما آماده ارائه مشاوره‌های فنی و پاسخگویی به سوالات شماست.
• تحویل سریع: ارسال سفارشات در سریع‌ترین زمان ممکن و با اطمینان از سلامت محصولات.
• تنوع محصولات: ارائه انواع مختلف تابلو برق توزیع مطابق با نیازهای مختلف پروژه‌ها.

برای خرید و سفارش تابلو برق توزیع، با ما تماس بگیرید:

• شماره تماس: 09199833121

آدرس دفتر فروش:

• تهران، خیابان لاله‌زار جنوبی، پاساژ بزرگ نور، طبقه دوم، پلاک 16/1

وب‌سایت:

• [اکتیو تابلو]https://activetablo.com/

1. نصب و نگهداری تابلو برق توزیع:

   • نصب توسط متخصص: نصب تابلو برق باید توسط افراد متخصص و با تجربه انجام شود.
   • بازرسی دوره‌ای: تابلو برق باید به طور دوره‌ای بازرسی شود تا از سلامت و عملکرد صحیح آن اطمینان حاصل شود.
   • تعمیرات و نگهداری: در صورت بروز هرگونه مشکل، تابلو برق باید توسط افراد متخصص تعمیر شود.

نتیجه‌گیری:

تابلو برق توزیع، عنصری کلیدی در هر سیستم الکتریکی است. انتخاب، نصب و نگهداری صحیح این تابلوها، نقش مهمی در ایمنی و کارایی سیستم الکتریکی دارد. با توجه به اهمیت این موضوع، توصیه می‌شود که در هنگام انتخاب و خرید تابلو برق توزیع، از مشورت افراد متخصص و کارشناس استفاده کنید.
