تابلو برق ضد انفجار: محافظ جان و تجهیزات در محیط های خطرناک

چکیده:

در محیط های صنعتی که مواد قابل اشتعال و انفجار وجود دارند، استفاده از تجهیزات الکتریکی معمولی می‌تواند بسیار خطرناک باشد. تابلو برق ضد انفجار با طراحی ویژه و استانداردهای دقیق،
از وقوع انفجار و آتش سوزی در اثر جرقه، اتصال کوتاه و یا گرمای بیش از حد جلوگیری می‌کند.

---

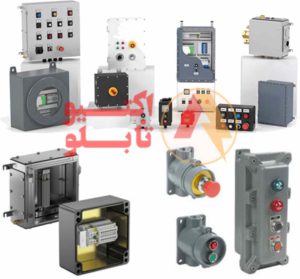

تابلو برق ضد انفجار چیست؟

در دنیای صنعتی امروز، بسیاری از محیط‌های کاری با حضور مواد اشتعال‌زا و قابل انفجار همراه هستند. صنایعی مانند نفت و گاز، پتروشیمی، داروسازی، رنگ و رزین، و حتی بخش‌هایی از صنایع غذایی، همواره در معرض خطر آتش‌سوزی و انفجار قرار دارند. در چنین محیط‌های حساسی، استفاده از تجهیزات الکتریکی معمولی می‌تواند بسیار خطرناک باشد. جرقه‌های کوچک ناشی از اتصال کوتاه، گرمای بیش از حد تجهیزات و یا حتی انفجار داخلی یک تجهیز الکتریکی، می‌تواند به فاجعه‌ای مهیب منجر شود.

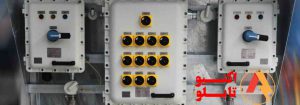

تابلو برق‌ ضد انفجار، به عنوان یک راه ‌حل حیاتی و ضروری در این صنایع، با طراحی ویژه و استانداردهای دقیق، از وقوع حادثه جلوگیری می‌کند. این تابلوها با محفظه‌های مقاوم در برابر انفجار، سیستم‌های قفل کننده پیشرفته، و استفاده از تجهیزات الکتریکی مخصوص، ایمنی کارکنان و تجهیزات را تضمین می‌کنند.

استفاده از تابلو برق ضد انفجار، نه تنها یک الزام قانونی در بسیاری از کشورها به شمار می‌رود، بلکه یک اقدام مسئولانه از سوی صنایع برای حفاظت از سرمایه‌های انسانی و مالی محسوب می‌شود.

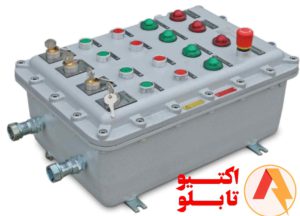

قیمت تابلو برق ضد انفجار

ارائه یک قیمت دقیق و ثابت برای تابلو برق ضد انفجار بدون در نظر گرفتن جزئیات پروژه غیرممکن است. قیمت این تابلوها تحت تأثیر عوامل متعددی قرار دارد که از جمله مهمترین آنها می‌توان به موارد زیر اشاره کرد:

1. نوع حفاظت و استانداردها:

• نوع تابلو: Ex d، Ex e، Ex i، Ex n (هرچه سطح حفاظت بالاتر، قیمت نیز بیشتر می‌شود)
• استانداردهای مورد نیاز: ATEX، IECEx، UL، CSA (هرچه تعداد و سطح استانداردها بالاتر، هزینه نیز افزایش می‌یابد)

2. ابعاد و جنس محفظه:

• سایز تابلو: با توجه به تعداد و ابعاد تجهیزات قابل نصب (هرچه ابعاد بزرگتر، قیمت نیز بیشتر است)
• جنس محفظه: فولاد ضد زنگ (گران‌تر)، آلومینیوم، GRP (ارزان‌تر)
• درجه حفاظتی (IP): IP66 (گران‌تر) نسبت به IP54 (ارزان‌تر)

3. مشخصات الکتریکی:

• ولتاژ و جریان نامی: هرچه ولتاژ و جریان بالاتر، قیمت نیز بیشتر است
• تعداد و نوع مدارات: تک فاز یا سه فاز، تعداد ورودی و خروجی‌ها
• نوع و برند تجهیزات الکتریکی: کلیدها، کنتاکتورها، رله‌ها و …

4. امکانات اضافی:

• سیستم تهویه و کنترل دما: مانند فن، هیتر، ترموستات
• سیستم نشانگر و کنترل: چراغ‌های هشدار دهنده، نمایشگر و …
• سیستم ارتباطی: پروتکل‌های ارتباطی صنعتی مانند Profibus، Modbus

5. هزینه‌های جانبی:

• هزینه نصب و راه‌اندازی: بسته به پیچیدگی پروژه
• هزینه حمل و نقل: بسته به وزن و ابعاد تابلو و فاصله
• هزینه آموزش و پشتیبانی: در صورت نیاز

توصیه می‌شود برای دریافت قیمت دقیق تابلو برق ضد انفجار، با توجه به جزئیات پروژه خود (مانند نقشه الکتریکی، لیست تجهیزات، شرایط محیطی و …) با چند شرکت معتبر و متخصص در زمینه طراحی و ساخت تابلو برق ضد انفجار تماس حاصل فرمایید.

همچنین می‌توانید از طریق متخصصین اکتیو تابلو، قیمت برخی از مدل‌های استاندارد تابلو برق ضد انفجار را استعلام کنید.

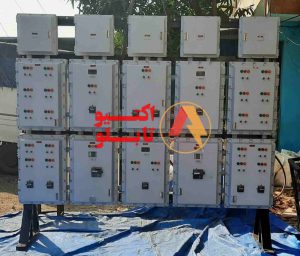

خرید تابلو برق ضد انفجار

اگر قصد خرید تابلو برق ضد انفجار را دارید و می‌خواهید از سایت اکتیو تابلو خرید کنید، در این بخش به نحوه خرید و اطلاعات تماس تلفنی این شرکت پرداخته می‌شود.

برای خرید و مشاوره در خصوص تابلو برق ضد انفجار، با ما تماس بگیرید:

📞 تلفن تماس:09199833121 مهندس ناظری
📧 ایمیل: [ایمیل خود را وارد کنید] 🌐 وب‌سایت: https://activetablo.com/

ما در اکتیو تابلو منتظر تماس شما هستیم و آماده‌ایم تا شما را در انتخاب بهترین تابلو برق ضد انفجار راهنمایی کنیم!

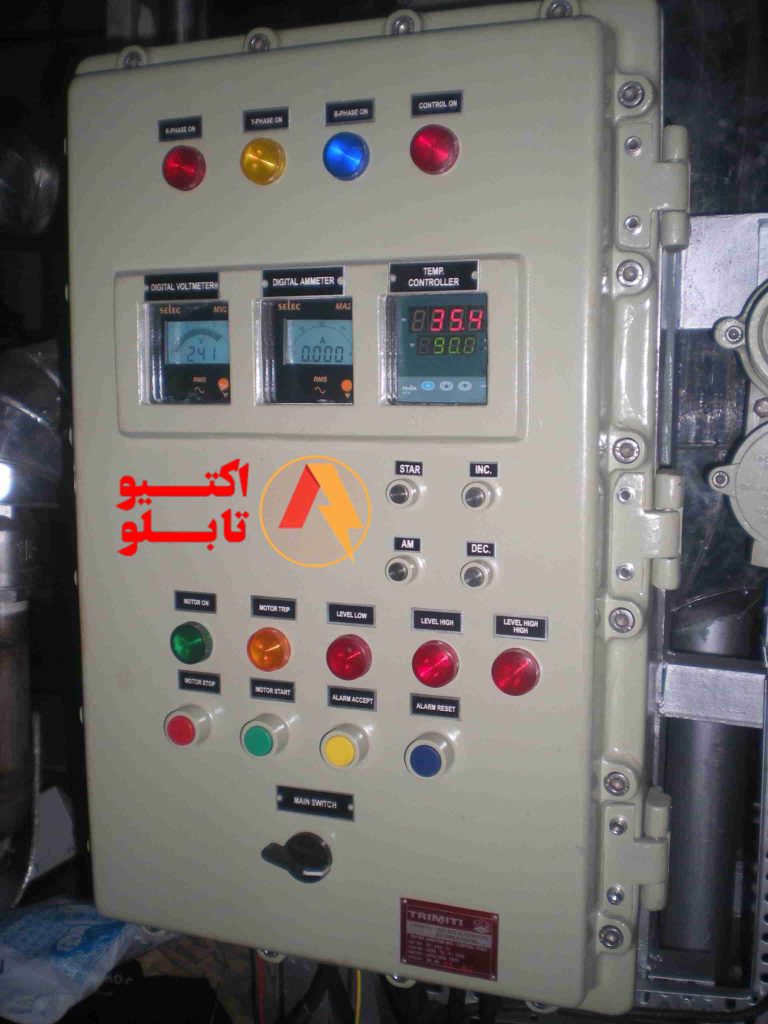

1. مقدمه و ضرورت استفاده از تابلو برق ضد انفجار:

در محیط های صنعتی مانند پالایشگاه ها، سکوهای نفتی، معادن زغال سنگ و کارخانه های تولید مواد شیمیایی،
وجود گازهای قابل اشتعال، بخارات، گرد و غبارات قابل انفجار، یک خطر بالقوه محسوب می‌شود.
در این محیط ها، استفاده از تجهیزات الکتریکی معمولی می‌تواند منجر به جرقه، اتصال کوتاه و یا گرمای بیش از حد شود
و در نتیجه باعث انفجار و آتش سوزی گردد.

تابلو برق ضد انفجار به طور خاص برای جلوگیری از این حوادث طراحی شده است.
این تابلوها با استفاده از محفظه های مقاوم، سیستم های قفل کننده،
و تجهیزات الکتریکی ویژه، از اشتعال مواد قابل انفجار جلوگیری می‌کنند
و ایمنی کارکنان و تجهیزات را تضمین می کنند.



2. مناطق خطر و طبقه‌بندی آنها در تابلو برق ضد انفجار

در صنایع نفت، گاز، شیمی و معدن، شناسایی و طبقه‌بندی مناطق خطرناک بسیار حیاتی است. این طبقه‌بندی‌ها به منظور اطمینان از استفاده صحیح و ایمنی تجهیزات ضد انفجار، از جمله تابلوهای برق ضد انفجار، انجام می‌شوند. در این بخش، به طبقه‌بندی مناطق خطرناک و توضیحات مربوط به هر منطقه پرداخته می‌شود.

طبقه‌بندی مناطق خطرناک

1. مناطق خطرناک بر اساس گاز و بخار منفجره ( Zones )

مناطق خطرناک بر اساس حضور گازهای منفجره و بخارهای قابل اشتعال طبقه‌بندی می‌شوند:

Zoone 0

• توضیحات: این منطقه شامل مناطقی است که حاوی گازهای منفجره یا بخارهای قابل اشتعال به طور مداوم یا بسیار مکرر (تقریباً تمام وقت) هستند.
• مثال: در نزدیکی چاه‌های نفت و گاز یا محل‌هایی که گازهای منفجره به طور مداوم وجود دارند.
• تجهیزات مورد نیاز: تجهیزات ضد انفجار نوع “i” (Intrinsically Safe) یا نوع “d” (Enclosure Type d).

Z0ne 1

• توضیحات: این منطقه شامل مناطقی است که حاوی گازهای منفجره یا بخارهای قابل اشتعال به طور دوره‌ای یا به طور مکرر (اما نه تمام وقت) هستند.
• مثال: مناطق نزدیک به پالایشگاه‌ها، ناحیه‌های نفت‌برداری و مناطقی که گازهای منفجره ممکن است به طور دوره‌ای وجود داشته باشند.
• تجهیزات مورد نیاز: تجهیزات ضد انفجار نوع “d” (Enclosure Type d)، نوع “e” (Enclosure Type e) یا نوع “p” (Enclosure Type p).

Z00ne 2

• توضیحات: این منطقه شامل مناطقی است که حاوی گازهای منفجره یا بخارهای قابل اشتعال به طور نادر و محدود (در شرایط خاص) هستند.
• مثال: مناطق دور از چاه‌های نفت و گاز، مناطقی که گازهای منفجره ممکن است به طور نادر وجود داشته باشند.
• تجهیزات مورد نیاز: تجهیزات ضد انفجار نوع “e” (Enclosure Type e) یا نوع “p” (Enclosure Type p).

2. مناطق خطرناک بر اساس ذرات و پودر منفجره (Dust Zones)

مناطق خطرناک بر اساس حضور ذرات و پودر منفجره طبقه‌بندی می‌شوند:

Z00ne 20

• توضیحات: این منطقه شامل مناطقی است که حاوی پودرهای منفجره به طور مداوم یا بسیار مکرر (تقریباً تمام وقت) هستند.
• مثال: کارخانجات تولید پودرهای شیمیایی، کارخانجات تولید غذاهای پودری.
• تجهیزات مورد نیاز: تجهیزات ضد انفجار نوع “i” (Intrinsically Safe) یا نوع “d” (Enclosure Type d).

Zone 21

• توضیحات: این منطقه شامل مناطقی است که حاوی پودرهای منفجره به طور دوره‌ای یا به طور مکرر (اما نه تمام وقت) هستند.
• مثال: مناطق نزدیک به کارخانجات تولید پودرهای شیمیایی یا غذاهای پودری.
• تجهیزات مورد نیاز: تجهیزات ضد انفجار نوع “d” (Enclosure Type d)، نوع “e” (Enclosure Type e) یا نوع “p” (Enclosure Type p).

Z0ne 22

• توضیحات: این منطقه شامل مناطقی است که حاوی پودرهای منفجره به طور نادر و محدود (در شرایط خاص) هستند.
• مثال: مناطق دور از کارخانجات تولید پودرهای شیمیایی یا غذاهای پودری.
• تجهیزات مورد نیاز: تجهیزات ضد انفجار نوع “e” (Enclosure Type e) یا نوع “p” (Enclosure Type p).

3. طبقه‌بندی مناطق خطرناک بر اساس استانداردهای بین‌المللی

ATEX (European Directive)

• Zone 0: مکان‌هایی که حاوی گازهای منفجره به طور مداوم یا بسیار مکرر هستند.
• Zone 1: مکان‌هایی که حاوی گازهای منفجره به طور دوره‌ای یا به طور مکرر هستند.
• Z0ne 2: مکان‌هایی که حاوی گازهای منفجره به طور نادر هستند.
• Zone 20: مکان‌هایی که حاوی پودرهای منفجره به طور مداوم یا بسیار مکرر هستند.
• Zone 21: مکان‌هایی که حاوی پودرهای منفجره به طور دوره‌ای یا به طور مکرر هستند.
• Z0ne 22: مکان‌هایی که حاوی پودرهای منفجره به طور نادر هستند.

IECEx (International Electrotechnical Commission)

• Zone 0: مکان‌هایی که حاوی گازهای منفجره به طور مداوم یا بسیار مکرر هستند.
• Z0ne 1: مکان‌هایی که حاوی گازهای منفجره به طور دوره‌ای یا به طور مکرر هستند.
• Z0ne 2: مکان‌هایی که حاوی گازهای منفجره به طور نادر هستند.
• Zone 20: مکان‌هایی که حاوی پودرهای منفجره به طور مداوم یا بسیار مکرر هستند.
• Z0ne 21: مکان‌هایی که حاوی پودرهای منفجره به طور دوره‌ای یا به طور مکرر هستند.
• Z0ne 22: مکان‌هایی که حاوی پودرهای منفجره به طور نادر هستند.

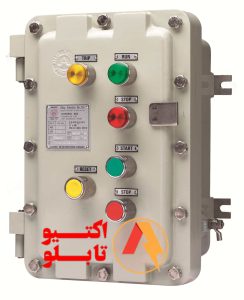

3. انواع تابلو برق ضد انفجار:

تابلو برق‌های ضد انفجار بر اساس روش محافظت در برابر انفجار، به انواع مختلفی دسته‌بندی می‌شوند. هر نوع دارای ویژگی‌های خاص خود بوده و برای کاربرد در مناطق خطر خاصی مناسب است. در ادامه به معرفی چهار نوع متداول از این تابلوها می‌پردازیم:

1. Ex d (ضد انفجار با محفظه مقاوم به فشار):

• مکانیزم: این نوع تابلوها دارای محفظه بسیار مقاومی هستند که توانایی تحمل فشار ناشی از انفجار داخلی را دارا می‌باشند. در صورت وقوع انفجار، محفظه انرژی انفجار را جذب کرده و از انتشار گازهای داغ و شعله به محیط اطراف جلوگیری می‌کند.
• کاربرد: مناطق خطر با ریسک بسیار بالا (Zone 0, Zone 1) و محیط‌هایی که احتمال وجود گازهای و گرد و غبار قابل اشتعال به طور مداوم وجود دارد.
• مزایا: ایمنی بسیار بالا، مقاومت در برابر ضربه و شرایط سخت محیطی
• معایب: وزن و ابعاد بزرگتر، هزینه بالاتر

2. Ex e (افزایش ایمنی):

• مکانیزم: تابلوهای Ex e با طراحی ویژه و استفاده از تمهیداتی مانند فاصله گذاری بین قطعات، انتخاب مواد مقاوم در برابر جرقه و گرما، از بروز جرقه و یا گرمای بیش از حد در داخل محفظه جلوگیری می‌کنند.
• کاربرد: مناطق خطر با ریسک متوسط (Zone 1, Zone 2) و محیط‌هایی که احتمال وجود گازهای قابل اشتعال به طور متناوب وجود دارد.
• مزایا: وزن و ابعاد کوچکتر نسبت به Ex d، هزینه مناسب‌تر
• معایب: محدودیت در نوع و تعداد تجهیزات قابل نصب

3. Ex i (ذاتاً ایمن):

• مکانیزم: در تابلوهای Ex i، انرژی الکتریکی ورودی به مدار به قدری محدود شده است که حتی در صورت اتصال کوتاه نیز امکان ایجاد جرقه و انفجار وجود ندارد.
• کاربرد: مناطق خطر با ریسک بسیار بالا (Zone 0) و محیط‌هایی که حساسیت به جرقه بسیار زیاد است.
• مزایا: ایمنی بسیار بالا، عدم نیاز به محفظه ضد انفجار سنگین
• معایب: محدودیت در میزان جریان و ولتاژ قابل استفاده

4. Ex n (محصور شده در محفظه غیر قابل اشتعال):

• مکانیزم: تابلوهای Ex n در محفظه‌هایی از جنس فلزات غیر آهنی و غیر قابل اشتعال مانند آلومینیوم ساخته می‌شوند که مانع از انتشار شعله به بیرون می‌شوند.
• کاربرد: مناطق خطر با ریسک پایین (Zone 2) و محیط‌هایی که احتمال تشکیل جو انفجاری بسیار کم است.
• مزایا: هزینه پایین، سبک و قابل حمل
• معایب: سطح محافظت پایین‌تر نسبت به سایر انواع

انتخاب نوع مناسب تابلو برق ضد انفجار بستگی به شرایط محیطی، نوع و میزان مواد قابل اشتعال، و نیازهای الکتریکی دارد.

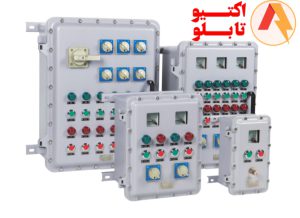

4. اجزای اصلی تابلو برق ضد انفجار:

تابلو برق های ضد انفجار، علاوه بر تجهیزات الکتریکی استاندارد، شامل اجزای ویژه ای هستند که ایمنی آنها را در محیط‌های خطرناک تضمین می‌کنند. مهمترین این اجزا عبارتند از:

1. جعبه ضد انفجار (Enclosure)

• نقش: محفظه، اولین سد محافظتی در برابر خطرات محیطی و انتشار انفجار به بیرون است.
• جنس: معمولاً از آلیاژهای مقاوم در برابر ضربه و خوردگی مانند فولاد ضد زنگ، آلومینیوم ریخته‌گری شده و یا GRP (پلاستیک تقویت شده با شیشه) ساخته می‌شوند.
• ویژگی‌ها:
  • مقاومت بالا در برابر فشار ناشی از انفجار داخلی (برای تابلوهای Ex d)
  • دارای سطح حفاظتی مناسب در برابر نفوذ گرد و غبار و آب (IP)
  • مجهز به سیستم‌های تخلیه فشار برای کاهش فشار ناشی از انفجار (در صورت نیاز)

2. سیستم‌های قفل کننده (Interlocking Systems):

• نقش: جلوگیری از باز شدن تصادفی درب محفظه در حین کار و در معرض بودن تجهیزات به جو خطرناک.
• انواع: قفل‌های مکانیکی، قفل‌های الکترومکانیکی، قفل‌های الکترونیکی.
• ویژگی‌ها:
  • عملکرد قابل اطمینان و ایمن
  • هماهنگی با سیستم قطع کننده مدار برای جلوگیری از باز شدن درب در حالت برق دار بودن تجهیزات

3. گلند کابل (Cable Glands):

• نقش: تأمین ورود و خروج ایمن کابل‌ها به داخل محفظه و جلوگیری از ورود گازهای و گرد و غبار قابل اشتعال از طریق ورودی کابل‌ها.
• انواع: گلندهای مکانیکی، گلندهای رزینی، گلندهای حرارتی.
• ویژگی‌ها:
  • تأمین سطح حفاظتی مناسب (IP)
  • مقاومت در برابر کشش و پیچش کابل
  • سازگاری با نوع و سایز کابل مورد استفاده

4. تجهیزات الکتریکی (Electrical Equipment):

• انواع: کلیدها، کنتاکتورها، رله‌ها، فیوزها، ترمینال‌ها، و سایر تجهیزات الکتریکی مورد نیاز.
• ویژگی‌ها:
  • دارای گواهینامه استاندارد برای استفاده در مناطق خطر (ATEX, IECEx)
  • مقاومت در برابر جرقه و حرارت
  • طراحی ویژه برای جلوگیری از تجمع گرد و غبار و تسهیل در تمیز کردن

5. سایر اجزا:

• چراغ‌های هشدار دهنده
• سیستم‌های کنترل دما و فشار
• صفحه نشانگر و کنترل

به طور کلی، اجزای تابلو برق ضد انفجار باید با هماهنگی و سازگاری کامل با یکدیگر عمل کرده و ایمنی لازم را در محیط‌های خطرناک فراهم کنند.

5. استانداردها و گواهینامه‌ها:

• IEC 60079:
  • این استاندارد بین المللی به طور خاص
    به تجهیزات الکتریکی مورد استفاده در مناطق خطر می‌پردازد.
• ATEX:
  • این گواهینامه اروپایی نشان دهنده انطباق
    تجهیزات با الزامات ایمنی در مناطق خطر است.
• NEC/NFPA:
  • این استانداردها در آمریکای شمالی
    برای طراحی، نصب و بازرسی تجهیزات الکتریکی
    در مناطق خطر استفاده می‌شوند.

6. مزایای استفاده از تابلو برق ضد انفجار:

استفاده از تابلو برق ضد انفجار در محیط‌های صنعتی با خطر انفجار مزایای بسیاری را به همراه دارد که از جمله مهمترین آنها می‌توان به موارد زیر اشاره کرد:

1. افزایش ایمنی:

• حفاظت از جان انسان‌ها: مهمترین مزیت استفاده از تابلو برق ضد انفجار، حفاظت از جان کارکنان در برابر خطرات ناشی از انفجار، آتش‌سوزی و برق گرفتگی است.
• کاهش ریسک حوادث: با جلوگیری از تشکیل جرقه و انتشار انفجار، احتمال وقوع حوادث ناگوار به حداقل می‌رسد.

2. بهبود عملکرد و قابلیت اطمینان:

• کارکرد پیوسته: تابلو برق‌های ضد انفجار برای کارکرد مطمئن و بدون وقفه در شرایط سخت محیطی طراحی شده‌اند.
• کاهش توقف خط تولید: با کاهش ریسک خرابی و نیاز به تعمیر، از توقف‌های ناخواسته در خط تولید جلوگیری می‌شود.

3. طول عمر بالا و دوام:

• مقاومت در برابر شرایط سخت: استفاده از مواد با کیفیت بالا و طراحی مناسب، مقاومت این تابلوها را در برابر رطوبت، گرد و غبار، ضربه و خوردگی افزایش می‌دهد.
• کاهش هزینه‌های نگهداری: دوام بالا و نیاز کمتر به تعمیر و نگهداری، هزینه‌های جانبی را در درازمدت کاهش می‌دهد.

4. انطباق با استانداردها و قوانین:

• رعایت استانداردهای ایمنی: استفاده از تابلو برق‌های ضد انفجار مطابق با استانداردهای بین‌المللی مانند IEC و ATEX است که نشان دهنده سطح بالایی از ایمنی و کیفیت محصول است.
• اجتناب از پیگرد قانونی: در بسیاری از کشورها، استفاده از تجهیزات ضد انفجار در مناطق خطر، یک الزام قانونی محسوب می‌شود.

5. سایر مزایا:

• افزایش امنیت سرمایه‌گذاری: با حفاظت از تجهیزات گران‌قیمت در برابر آسیب‌های ناشی از انفجار.
• بهبود تصویر شرکت: استفاده از تجهیزات ایمن و استاندارد، نشان دهنده اهمیت شرکت به ایمنی کارکنان و محیط زیست است.

نتیجه‌گیری

استفاده از تابلوهای برق ضد انفجار در محیط‌های خطرناک بسیار حیاتی است. این تجهیزات به ایمنی و کارایی کمک می‌کنند و مزایای زیادی دارند، از جمله افزایش ایمنی، کاهش هزینه‌های نگهداری، افزایش کارایی، رعایت استانداردهای ایمنی، آسان‌تر شدن نصب و نگهداری، و افزایش اعتماد و اعتبار. با توجه به اهمیت ایمنی در صنایع نفت، گاز، شیمی و معدن، استفاده از تجهیزات مناسب و مطابق با استانداردها بسیار حیاتی است.

7. کاربردهاتابلو برق ضد انفجار:

با توجه به اهمیت ایمنی در محیط‌های صنعتی خطرناک، تابلو برق‌های ضد انفجار کاربردهای گسترده‌ای در صنایع مختلف دارند. برخی از مهمترین این کاربردها عبارتند از:

1. صنایع نفت و گاز:

• پالایشگاه‌ها و مجتمع‌های پتروشیمی
• سکوهای نفتی و گازی
• خطوط لوله انتقال نفت و گاز
• ایستگاه‌های تقلیل فشار گاز
• مخازن ذخیره سوخت

2. صنایع شیمیایی و پتروشیمی:

• کارخانه‌های تولید مواد شیمیایی
• واحدهای فرآوری و ترکیب مواد شیمیایی
• آزمایشگاه‌های تحقیقاتی و صنعتی

3. صنایع دارویی:

• کارخانه‌های تولید دارو و مواد اولیه دارویی
• آزمایشگاه‌های داروسازی
• انبارهای نگهداری مواد شیمیایی دارویی

4. صنایع غذایی:

• کارخانه‌های تولید مواد غذایی
• انبارهای نگهداری مواد غذایی
• سیلوهای غلات

5. صنایع معدنی:

• معادن زغال سنگ
• معادن مواد معدنی و فلزی
• تونل‌ها و فضاهای زیرزمینی

6. سایر صنایع و کاربردها:

• صنایع رنگ و رزین
• صنایع تولید مواد منفجره
• صنایع نظامی
• نیروگاه‌ها
• تصفیه‌خانه‌های آب و فاضلاب
• صنایع دریایی
• هوانوردی

در همه این صنایع، تابلو برق‌های ضد انفجار نقش حیاتی در حفظ ایمنی و همچنین تداوم فعالیت‌ها ایفا می‌کنند. با توجه به شرایط خاص هر محیط مانند نوع و میزان مواد قابل اشتعال، دما و رطوبت، نوع مناسب تابلو برق ضد انفجار انتخاب می‌شود.

8. نکات مهم در انتخاب تابلو برق ضد انفجار:

انتخاب صحیح تابلو برق ضد انفجار برای تضمین ایمنی و کارایی در محیط‌های خطرناک بسیار حائز اهمیت است. در ادامه به برخی از نکات مهم که در زمان انتخاب باید به آنها توجه کنید، اشاره شده است:

1. تعیین دقیق منطقه خطر:

• نوع مواد قابل اشتعال: گاز، بخار، غبار یا ترکیبی از آنها
• غلظت و خواص مواد: دماي اشتعال، حد پایین انفجار (LEL)
• دسته‌بندی منطقه: Zone 0، Zone 1، Zone 2 و … (مطابق استاندارد IEC 60079)

2. مشخصات فنی تابلو برق:

• نوع حفاظت: Ex d، Ex e، Ex i، Ex n (با توجه به سطح ریسک منطقه)
• درجه حفاظتی (IP): نشان دهنده میزان مقاومت در برابر نفوذ اجسام خارجی، گرد و غبار و آب (مثال: IP65)
• جنس محفظه: فولاد ضد زنگ، آلومینیوم، پلی‌استر تقویت شده با شیشه (GRP)
• ابعاد و ظرفیت: تعداد و نوع تجهیزات قابل نصب، فضای موجود برای سیم‌کشی

3. مشخصات الکتریکی:

• ولتاژ و فرکانس: مطابق با سیستم برق موجود
• جریان نامی: حداکثر جریانی که تابلو می‌تواند به طور مداوم از خود عبور دهد
• قدرت قطع کوتاه: توانایی تابلو در قطع جریان کوتاه بدون آسیب دیدگی
• نوع و تعداد مدارات: تک فاز یا سه فاز، تعداد ورودی و خروجی‌های مورد نیاز

4. شرایط محیطی:

• دما و رطوبت محیط: انتخاب تابلو با مقاومت مناسب در برابر شرایط آب و هوایی
• وجود عوامل خورنده: استفاده از محفظه و قطعات مقاوم در برابر خوردگی
• ضربه و لرزش: انتخاب تابلو با استحکام مکانیکی مناسب

5. استانداردها و گواهینامه‌ها:

• مطابقت با استانداردهای IEC و ATEX: تضمین کننده کیفیت و ایمنی محصول
• دارا بودن گواهینامه از مراکز معتبر: مانند CSA، UL، DEKRA

6. سایر نکات:

• سهولت در نصب و نگهداری: دسترسی آسان به تجهیزات، امکان تعویض قطعات
• قیمت و برند: مقایسه قیمت و کیفیت محصولات از برندهای مختلف
• خدمات پس از فروش: گارانتی، تأمین قطعات یدکی، پشتیبانی فنی

با در نظر گرفتن نکات فوق و مشاوره با متخصصان مجرب، می‌توانید تابلو برق ضد انفجار مناسب با نیاز و شرایط محیط کاری خود را انتخاب کنید.

9. نصب و نگهداری تابلو برق ضد انفجار:

نصب و نگهداری صحیح تابلو برق ضد انفجار برای حفظ ایمنی و کارایی آن در دراز مدت بسیار حیاتی است. در ادامه به نکات مهم در این زمینه می‌پردازیم:

الف) نصب:

1. انتخاب محل مناسب:
   • منطقه غیرخطر: حتی‌الامکان تابلو در منطقه غیرخطر (Safe Area) و با فاصله ایمن از منابع خطر نصب شود.
   • دسترسی آسان: برای انجام عملیات نگهداری و بازرسی دوره‌ای
   • دور از رطوبت و گرد و غبار: برای جلوگیری از خوردگی و کاهش کارایی تجهیزات
   • محل ثابت و بدون لرزش: برای جلوگیری از شل شدن اتصالات
2. اتصالات صحیح:
   • استفاده از کابل و گلند مناسب: متناسب با نوع منطقه خطر و سطح حفاظتی (IP) مورد نیاز
   • اتصال به زمین (Earthing): برای جلوگیری از خطر برق گرفتگی و تخلیه بارهای الکتریکی
   • بررسی دقیق اتصالات الکتریکی: اطمینان از محکم بودن و عدم وجود اتصال شل
   • رعایت قطر و نوع سیم‌ها: با توجه به جریان عبوری از هر مدار
3. نصب و راه‌اندازی توسط متخصص:
   • افراد مجرب و آموزش دیده: برای اطمینان از نصب صحیح و ایمن تجهیزات
   • رعایت دستورالعمل‌های سازنده: برای جلوگیری از آسیب به تجهیزات و حفظ گارانتی

ب) نگهداری:

1. بازرسی دوره‌ای:

   • دوره‌های زمانی منظم: با توجه به شرایط محیطی و نوع تجهیزات
   • بررسی ظاهری: وجود هرگونه آسیب دیدگی، خوردگی، شل شدگی و …
   • تست عملکرد تجهیزات: کلیدها، کنتاکتورها، رله‌ها و …
   • کنترل دما و فشار: در صورت وجود سیستم‌های مربوطه
   • تمیز کردن داخل تابلو: از گرد و غبار و سایر آلودگی‌ها
2. نگهداری پیشگیرانه:
   • تعویض قطعات فرسوده: مانند فیوزها، کنتاکتورها و … قبل از خرابی کامل
   • روغن‌کاری قطعات متحرک: برای افزایش طول عمر و کارایی
   • بررسی و بروزرسانی مستندات: نقشه‌ها، دستورالعمل‌ها و …

3. اقدامات ایمنی:

   • قطع برق قبل از هرگونه عملیات نگهداری: برای جلوگیری از خطر برق گرفتگی
   • استفاده از تجهیزات حفاظت فردی: مانند دستکش، عینک و کفش ایمنی
   • ثبت و مستندسازی تمامی اقدامات انجام شده: برای پیگیری و کنترل بهتر

با رعایت نکات فوق در نصب و نگهداری تابلو برق ضد انفجار، می‌توان از عملکرد صحیح و ایمن آن در طول دوره بهره‌برداری اطمینان حاصل کرد.

10. نتیجه گیری:

در دنیای صنعتی امروز که محیط‌های کاری با خطرات متعددی همراه هستند، تضمین ایمنی جان انسان‌ها و حفاظت از تجهیزات و سرمایه از اهمیت بسیار بالایی برخوردار است. در این میان، استفاده از تابلو برق ضد انفجار در صنایع خطرناک نه تنها یک انتخاب هوشمندانه بلکه یک الزام ضروری به شمار می‌رود.

با انتخاب صحیح نوع تابلو برق ضد انفجار با توجه به شرایط محیطی و نیازهای الکتریکی، نصب صحیح و ایمن آن توسط متخصصان مجرب، و همچنین انجام بازرسی‌های دوره‌ای و نگهداری پیشگیرانه مطابق با دستورالعمل‌های سازنده، می‌توان از عملکرد بهینه و ایمن این تجهیزات در طول دوره بهره‌برداری اطمینان حاصل کرد و از بروز حوادث ناگوار و خسارات جبران‌ناپذیر جلوگیری نمود.

به یاد داشته باشید که سرمایه‌گذاری در زمینه ایمنی، سرمایه‌گذاری برای آینده‌ای مطمئن‌تر و پایدارتر است.

مراحل ساخت تابلو برق ضد انفجار
