تابلو برق آسانسور، مغز متفکر و قلب تپنده این سیستم حمل و نقل است. این مجموعه پیچیده از تجهیزات الکتریکی و الکترونیکی، وظیفه کنترل و نظارت بر عملکرد آسانسور را بر عهده دارد. از حرکت ایمن و روان آسانسور تا اطمینان از ایمنی سرنشینان، تابلو برق نقش حیاتی ایفا می کند.

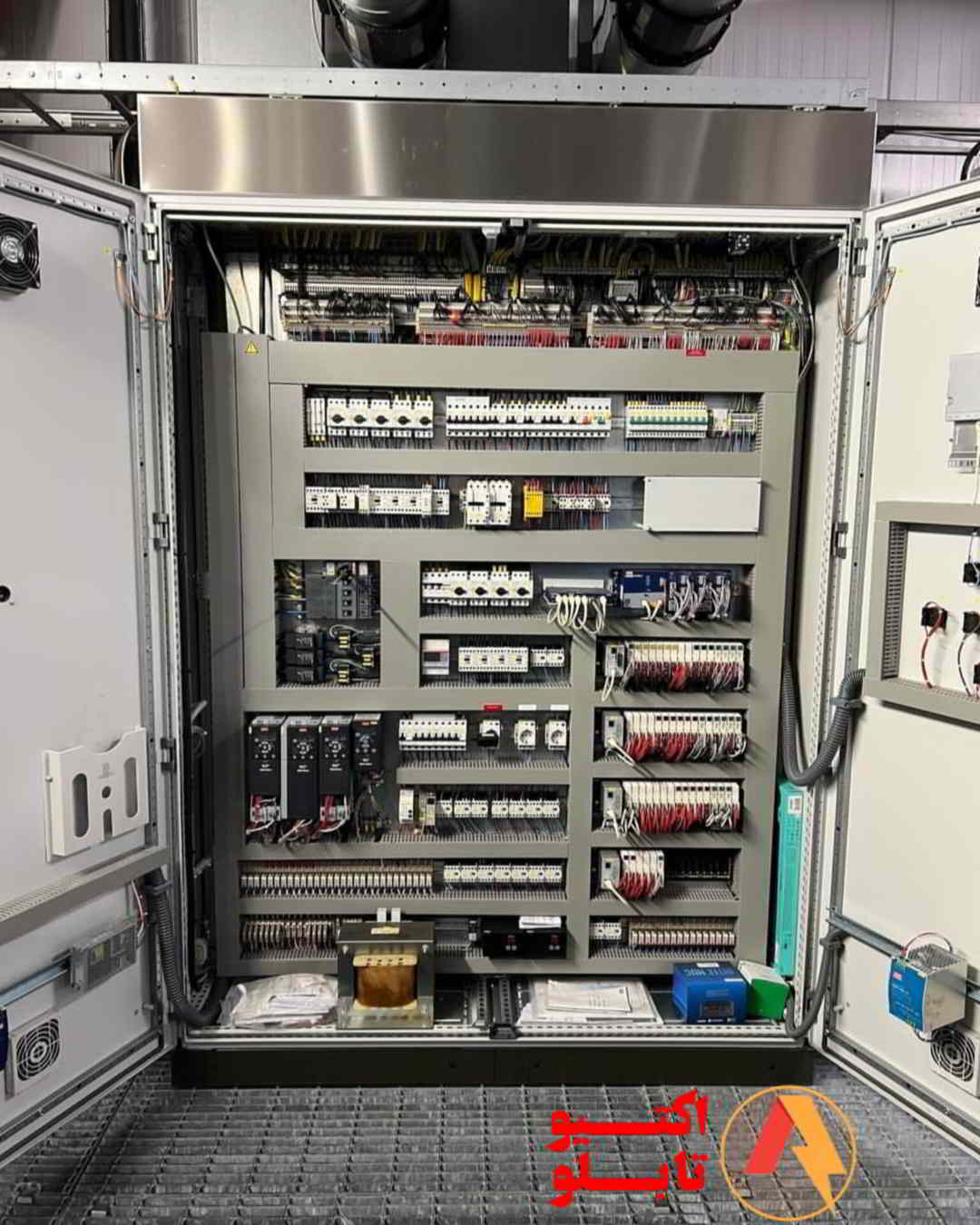

تابلو برق آسانسور چیست؟

تابلو برق آسانسور، که به آن پنل کنترل آسانسور نیز می‌گویند، یک سیستم کنترل الکتریکی است که برای مدیریت و کنترل عملکرد آسانسور استفاده می‌شود. این تابلو شامل موارد زیر است:

1. کنترلر اصلی: این قسمت مغز آسانسور است که تمام فرمان‌ها و عملکردهای آسانسور را مدیریت می‌کند. کنترلر می‌تواند برنامه‌ریزی شده باشد تا به بهینه‌سازی حرکت آسانسور، مدیریت ترافیک، و پاسخگویی به درخواست‌های کف کمک کند.
2. اینورتر یا درایو: برای کنترل سرعت موتور آسانسور، از اینورتر استفاده می‌شود که باعث می‌شود حرکت آسانسور نرم و کارآمد باشد.
3. سیستم‌های ایمنی: شامل سنسورها، بریک‌های اضطراری، و دیگر مکانیزم‌های ایمنی که در صورت وقوع حوادث یا خرابی‌ها عمل می‌کنند.
4. پاور سیستم: مدیریت تغذیه برق، شامل ترانسفورماتورها، فیوزها، و سیستم‌های اضطراری برق مانند UPS (سیستم برق پشتیبان) برای حالت‌هایی که برق اصلی قطع شود.
5. مدار ترمز (Brake Circuit): این قسمت وظیفه کنترل ترمز آسانسور را بر عهده دارد و در مواقع ایست در طبقه ترمز را فعال می‌کند.

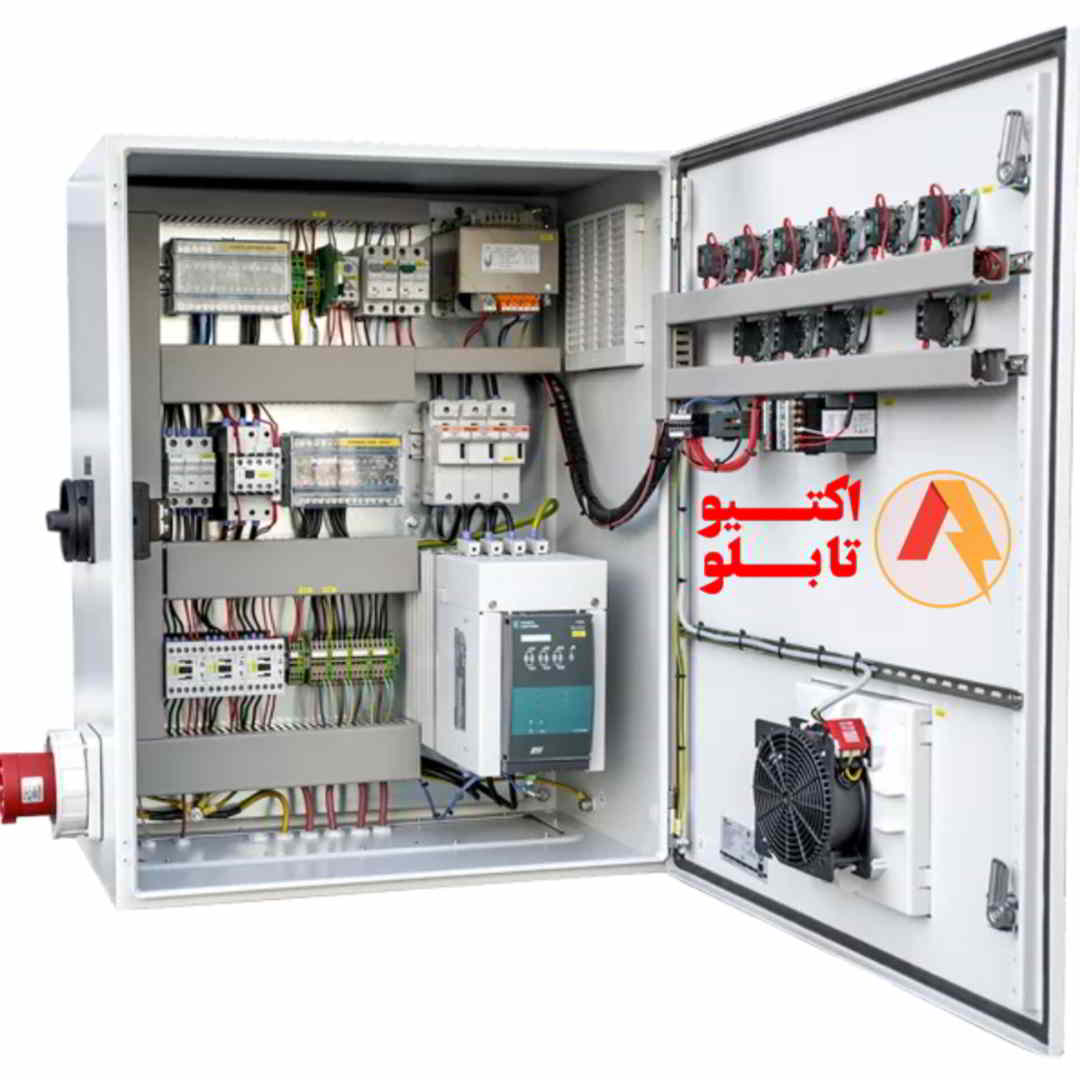

تابلوهای برق آسانسور به طور کلی به سه نوع اصلی تقسیم می‌شوند:

1. تابلو  فرمان آسانسور (Control Panel):
   • این تابلو مسئول کنترل منطقی آسانسور است. این شامل پردازش درخواست‌های کف، مدیریت حرکت آسانسور، کنترل درها، و مدیریت سیستم‌های ایمنی و اضطراری است. تابلوی فرمان معمولاً شامل کنترلر اصلی (میکروپروسسور یا PLC)، اینورتر برای کنترل سرعت موتور، و سایر اجزای کنترلی است.
2. تابلو برق قدرت (Power Panel):
   • این تابلو مسئول تامین و توزیع برق برای تمام بخش‌های موتور و سیستم‌های الکتریکی آسانسور است. این شامل ترانسفورماتورها، فیوزها، کنتاکتورها، و مدارهای قدرت است که برق را به موتور و سایر تجهیزات آسانسور می‌رساند. همچنین ممکن است شامل سیستم‌های برق اضطراری مانند UPS باشد.
3. تابلو برق ورودی آسانسور (Input Panel):
   • این تابلو معمولاً به عنوان نقطه ورود برق به سیستم آسانسور عمل می‌کند و ممکن است شامل قطعاتی مانند قطع کننده‌های اصلی، محافظ‌های مدار، و سیستم‌های توزیع برق باشد. این تابلو ممکن است در ورودی ساختمان یا در اتاق ماشین آسانسور قرار داشته باشد و برای مدیریت ورود و خروج برق به کل سیستم آسانسور استفاده می‌شود.

هر یک از این تابلوهای  آسانسور نقش مهمی در عملکرد ایمن و کارآمد آسانسور ایفا می‌کنند و باید به گونه‌ای طراحی و ساخته شوند که با استانداردهای ایمنی و مقررات ملی و بین‌المللی مطابقت داشته باشند.

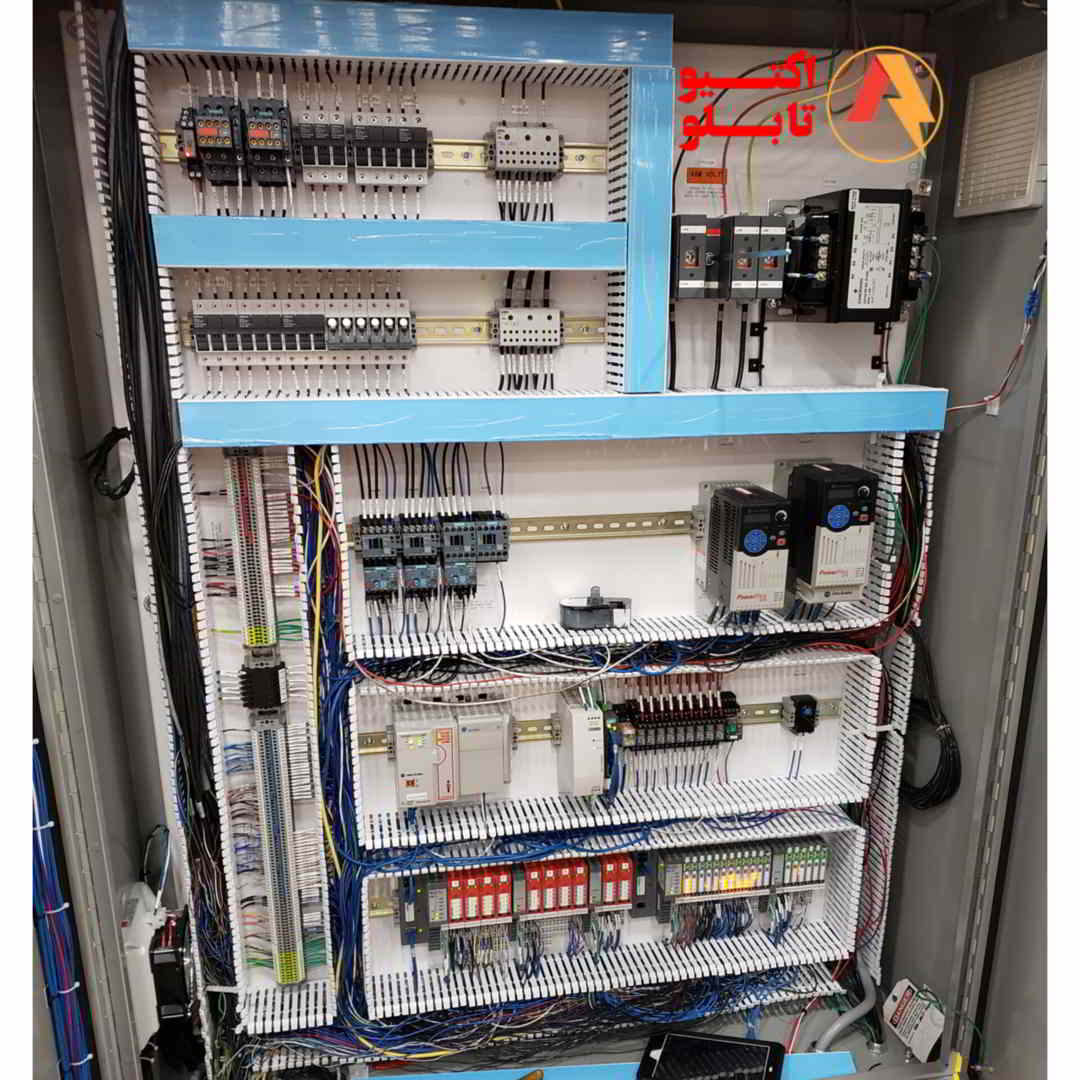

اجزای تابلو برق آسانسور

اجزای تابلو آسانسور می‌تواند بسته به نوع، مدل و تکنولوژی استفاده شده در آسانسور متفاوت باشد، اما در اینجا لیستی از اجزای اصلی و رایج در تابلوهای آسانسور آورده شده است:

1. کنترلر اصلی (Main Controller):

   • میکروپروسسور یا PLC (Programmable Logic Controller) که به عنوان مغز عملیاتی آسانسور عمل می‌کند و تمام دستورات و عملکردها را مدیریت می‌کند.

2. اینورتر یا درایو (Inverter/Drive):

   • برای کنترل سرعت موتور و بهینه‌سازی مصرف انرژی، به خصوص در سیستم‌های VVVF.

3. کنتاکتورها (Contactors):

   • برای روشن و خاموش کردن مدارهای بزرگ برق، مثل موتور آسانسور.

4. رله‌ها (Relays):

   • برای کنترل مدارهای کوچکتر و به عنوان سوئیچ‌های الکتریکی برای عملکردهای مختلف آسانسور.

5. فیوزها و مدارشکن‌ها (Fuses and Circuit Breakers):

   • برای حفاظت از مدارها در برابر جریان‌های بیش از حد و کوتاه مدار.

6. ترانسفورماتورها (Transformers):

   • برای تغییر سطح ولتاژ برای بخش‌های مختلف سیستم، مثل تغذیه به کنترلرها و سیستم‌های روشنایی.

7. ترمینال‌ها (Terminals):

   • برای اتصال سیم‌ها و کابل‌ها به تابلو.

8. سیستم‌های ایمنی (Safety Systems):

   • شامل سنسورها، بریک‌های اضطراری، و سیستم‌های تشخیص خطا برای اطمینان از ایمنی آسانسور.

9. پاور سیستم‌ها (Power Supplies):

   • برای تامین برق به اجزای مختلف تابلو، از جمله برق DC برای کنترلرها و سایر دستگاه‌ها.

10. سیستم‌های ارتباطی (Communication Systems):

    • برای ارتباط با مرکز کنترل، سیستم‌های اضطراری، و سایر آسانسورها در ساختمان.

11. نمایشگرها و دکمه‌ها (Displays and Buttons):

    • برای تعامل کاربر، نمایش وضعیت آسانسور، و دسترسی به تنظیمات.

12. سیستم‌های نظارت و تشخیص خطا (Monitoring and Fault Detection Systems):

    • برای نظارت بر عملکرد و تشخیص مشکلات فنی به منظور تعمیر و نگهداری.

13. سیستم‌های برق اضطراری (Emergency Power Systems):

    • مانند UPS برای حفظ عملکرد آسانسور در صورت قطع برق.

14. سیستم‌های خنک‌کننده (Cooling Systems):

    • مانند فن‌ها یا کولرها برای جلوگیری از گرم شدن بیش از حد تجهیزات.

این اجزاء ممکن است بسته به پیچیدگی و تکنولوژی آسانسور، به صورت ماژولار یا یکپارچه در تابلوهای آسانسور یافت شوند.

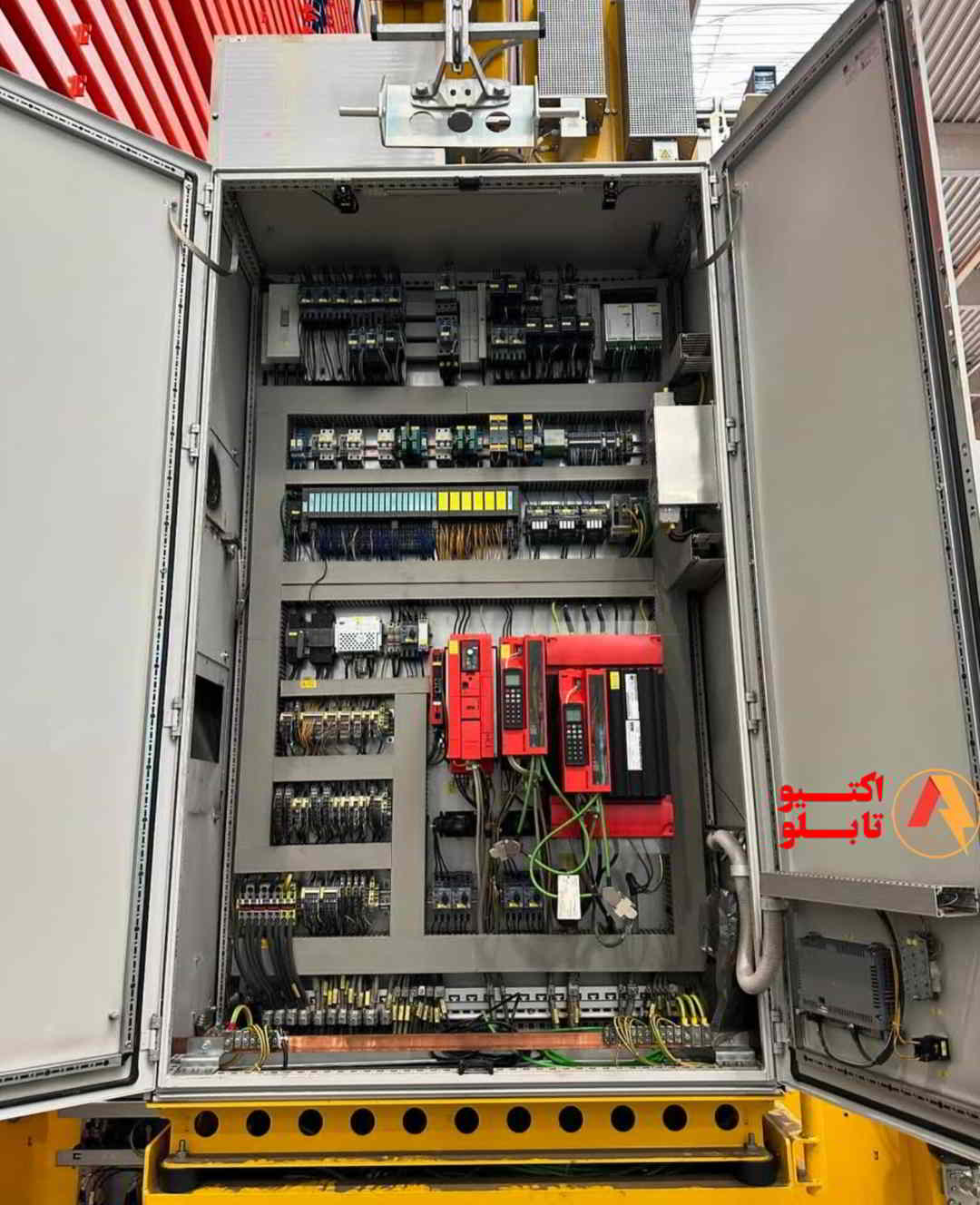

قیمت تابلو برق آسانسور

قیمت تابلو  آسانسور به عوامل مختلفی بستگی دارد، از جمله:

• نوع تابلو:

  تابلوهای دو سرعته (AC2) ، تک سرعته با درایو (VVVF یا 3VF)، تابلوهای گیرلس، تابلوهای هیدرولیک و … هر کدام قیمت متفاوتی دارند.

• توان موتور:

  هرچه توان موتور آسانسور بیشتر باشد، به طور معمول قیمت تابلو برق آن نیز بیشتر خواهد بود.

• تعداد توقف:

  تعداد طبقاتی که آسانسور در آنها توقف دارد بر قیمت تابلو برق تاثیر می‌گذارد.

• برند و شرکت سازنده:

  برندهای مختلف تابلو برق آسانسور (مانند آریان، داتیس، پار، پرتو و …) قیمت‌های متفاوتی دارند.

• نوع درایو:

  نوع و برند درایو (اینورتر) استفاده شده در تابلو، تاثیر زیادی بر قیمت آن دارد.

• امکانات جانبی:

  امکاناتی مانند سیستم نجات اضطراری، سیستم کنترل هوشمند، ارتباط با تلفن و … می‌توانند بر قیمت تابلو برق آسانسور بیفزایند.

• کیفیت قطعات:

  استفاده از قطعات باکیفیت‌تر و برندهای معتبر، قیمت نهایی را افزایش می‌دهد.

با این حال، برای اینکه یک دید کلی از قیمت‌ها داشته باشید، می‌توان گفت که به طور تقریبی:

• تابلو برق دو سرعته (AC2): از حدود 15 میلیون تومان تا 35 میلیون تومان
• تابلو برق تک سرعته با درایو (VVVF یا 3VF): از حدود 25 میلیون تومان تا 60 میلیون تومان
• تابلو برق گیرلس: از حدود 45 میلیون تومان تا 100 میلیون تومان و یا بیشتر
• تابلو برق هیدرولیک: از حدود 5 میلیون تومان تا 50 میلیون تومان
• تابلو برق های خاص با قابلیت های بیشتر : به مراتب قیمت بیشتری دارند.

خرید تابلو برق آسانسور

مشاوره رایگان و دریافت پیش‌فاکتور

برای دریافت قیمت دقیق‌تر و مشاوره رایگان، لطفاً با ما تماس بگیرید. ما به شما پیش‌فاکتور دقیق و متناسب با نیازهای شما ارائه خواهیم داد.

تلفن تماس:09199833121

آدرس: لاله زار جنوبی، پاساژ بزرگ نور، طبقه دوم، پلاک 16/1

مزایای اکتیو تابلو:

• کیفیت بالا و پایداری: استفاده از تکنولوژی‌های پیشرفته و مواد اولیه باکیفیت.
• پشتیبانی مداوم: خدمات پس از فروش و رفع عیب سریع.
• گارانتی طولانی مدت: گارانتی بر روی تمام محصولات و خدمات ما.
• بهینه‌سازی هزینه: ارائه راه‌حل‌های اقتصادی بدون کاستن از کیفیت.

اکتیو تابلو – راه‌حل‌های برقی هوشمند برای فضای شما.

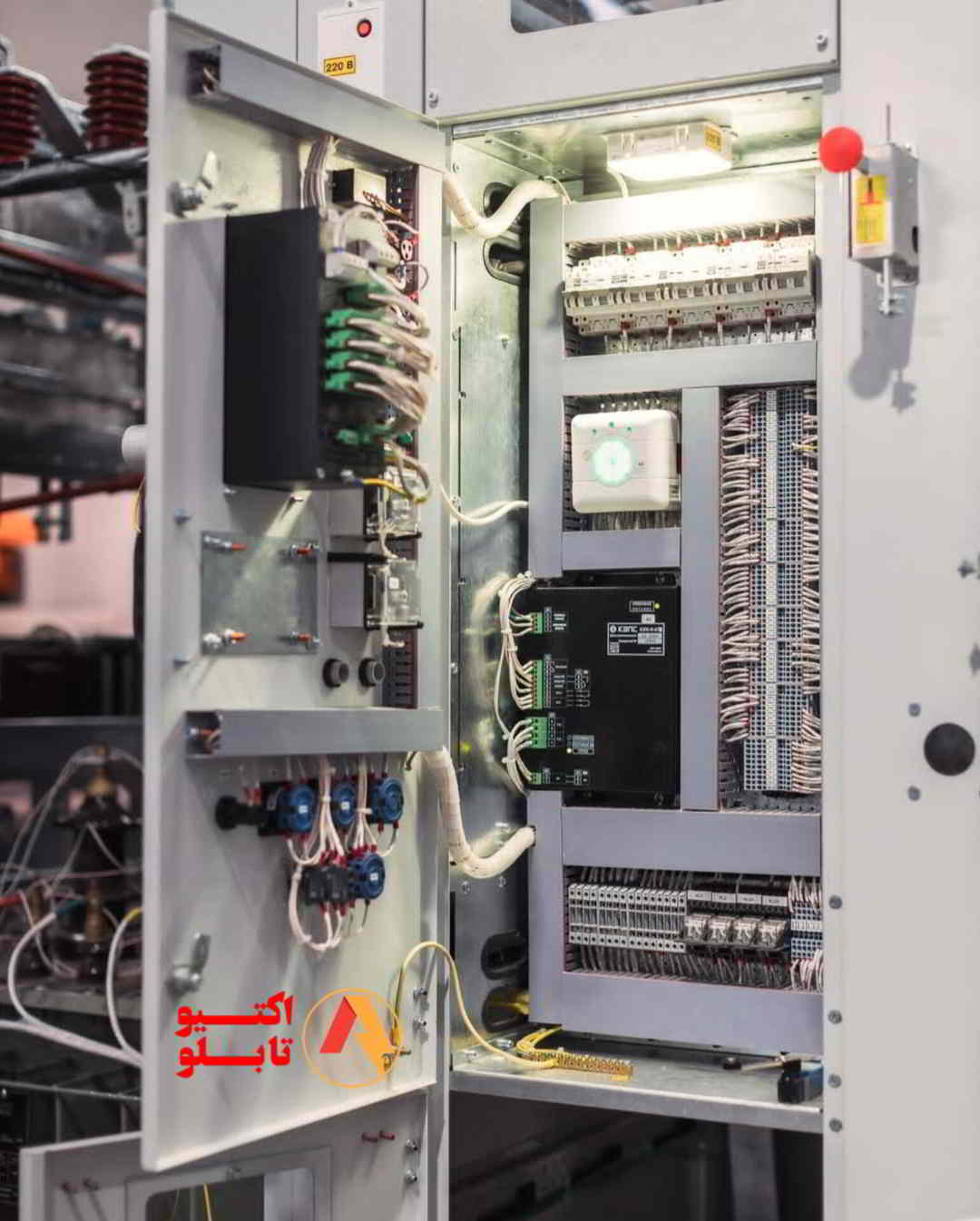

طراحی تابلو برق آسانسوری

طراحی تابلو  آسانسوری یک فرآیند پیچیده است که نیاز به دانش و تجربه در زمینه مهندسی برق و الکترونیک دارد. در زیر، مراحل طراحی تابلو برق آسانسوری را شرح می‌دهیم:

1. تعیین نیازها و الزامات: قبل از شروع طراحی، باید نیازها و الزامات سیستم آسانسور را تعیین کرد. این شامل تعیین نوع آسانسور، تعداد طبقات، نوع کنترل و سایر پارامترهای مرتبط است.
2. انتخاب اجزای تابلو برق: بعد از تعیین نیازها و الزامات، باید اجزای تابلو برق را انتخاب کرد. این شامل انتخاب کنتاکتور، رله، فیوز، میکروکنترلر و سایر اجزای الکتریکی و الکترونیکی است.
3. طراحی مدار الکتریکی: بعد از انتخاب اجزای تابلو برق، باید مدار الکتریکی را طراحی کرد. این شامل طراحی مدار قدرت، مدار کنترل و مدار ارتباطی است.
4. طراحی مدار کنترل: مدار کنترل وظیفه کنترل عملکرد آسانسور را بر عهده دارد. این شامل طراحی مدار کنترل سرعت، مدار کنترل جهت و مدار کنترل ایمنی است.
5. طراحی مدار ارتباطی: مدار ارتباطی وظیفه ارتباط بین اجزای تابلو برق و سیستم آسانسور را بر عهده دارد. این شامل طراحی مدار ارتباطی بین کنتاکتور، رله و میکروکنترلر است.
6. طراحی سیستم ایمنی: سیستم ایمنی وظیفه محافظت از سیستم آسانسور و کاربران آن را بر عهده دارد. این شامل طراحی سیستم ایمنی در برابر آتش‌سوزی، سیستم ایمنی در برابر برق گرفتگی و سیستم ایمنی در برابر سقوط است.
7. تست و اعتبارسنجی: بعد از طراحی تابلو برق آسانسوری، باید آن را تست و اعتبارسنجی کرد. این شامل تست عملکرد، تست ایمنی و تست ارتباطی است.
8. نصب و راه‌اندازی: بعد از تست و اعتبارسنجی، باید تابلو برق آسانسوری را نصب و راه‌اندازی کرد. این شامل نصب اجزای تابلو برق، اتصال مدارهای الکتریکی و تست عملکرد سیستم است.

ابزارهای مورد استفاده در طراحی تابلو  آسانسوری:

• نرم‌افزارهای طراحی مدار الکتریکی مانند AutoCAD، Altium Designer و Eagle
• نرم‌افزارهای طراحی مدار کنترل مانند MATLAB، Simulink و PLC
• نرم‌افزارهای طراحی مدار ارتباطی مانند LabVIEW و C++
• نرم‌افزارهای تست و اعتبارسنجی مانند TestStand و Quality Center

مهمترین پارامترهای طراحی تابلو  آسانسوری:

• ایمنی
• کارایی
• قابلیت اطمینان
• انعطاف‌پذیری
• هزینه

مهمترین استانداردهای طراحی تابلو  آسانسوری:

• IEC 61508 (استاندارد ایمنی سیستم‌های کنترل)
• IEC 61800 (استاندارد سیستم‌های کنترل حرکت)
• EN 81 (استاندارد آسانسورها)
• ASME A17.1 (استاندارد آسانسورها)

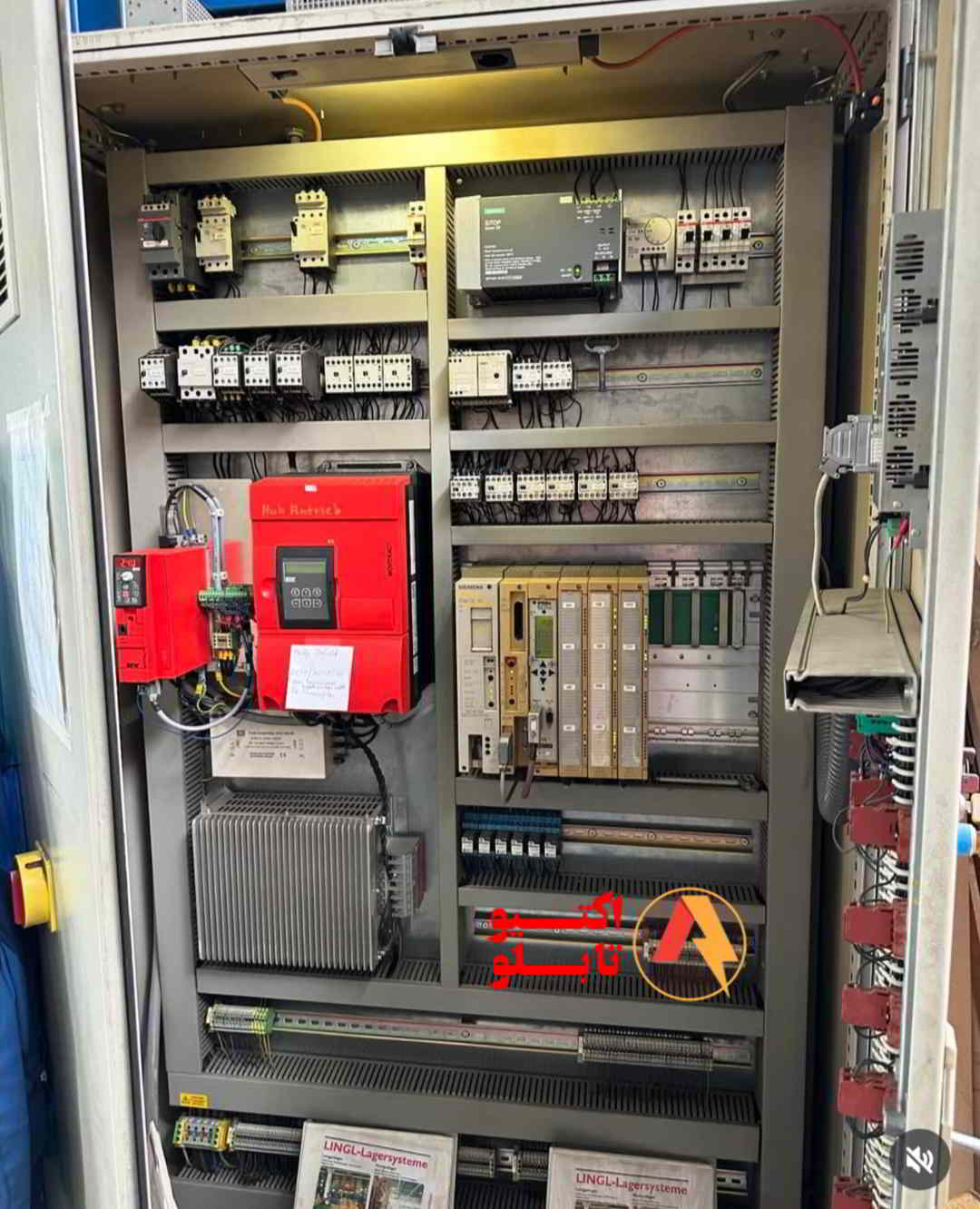

نصب تابلو برق آسانسوری

نصب تابلو برق آسانسوری یک فرآیند پیچیده است که نیاز به دانش و تجربه در زمینه مهندسی برق و الکترونیک دارد. در زیر، مراحل نصب تابلو برق آسانسوری را شرح می‌دهیم:

1. تعیین محل نصب: قبل از شروع نصب، باید محل نصب تابلو برق آسانسوری را تعیین کرد. این محل باید در نزدیکی آسانسور و در یک مکان خشک و تمیز باشد.
2. حفاری و نصب پایه: بعد از تعیین محل نصب، باید پایه‌های تابلو  آسانسوری را حفر و نصب کرد. این پایه‌ها باید محکم و پایدار باشند.
3. نصب تابلو برق: بعد از نصب پایه‌ها، باید تابلو برق آسانسوری را نصب کرد. این شامل نصب اجزای تابلو برق، اتصال مدارهای الکتریکی و تست عملکرد سیستم است.
4. اتصال به آسانسور: بعد از نصب تابلو برق آسانسوری، باید آن را به آسانسور متصل کرد. این شامل اتصال کابل‌های برق، کابل‌های کنترل و کابل‌های ارتباطی است.
5. تست و اعتبارسنجی: بعد از اتصال تابلو برق آسانسوری به آسانسور، باید آن را تست و اعتبارسنجی کرد. این شامل تست عملکرد، تست ایمنی و تست ارتباطی است.
6. نصب سیستم ایمنی: بعد از تست و اعتبارسنجی، باید سیستم ایمنی را نصب کرد. این شامل نصب سیستم ایمنی در برابر آتش‌سوزی، سیستم ایمنی در برابر برق گرفتگی و سیستم ایمنی در برابر سقوط است.
7. نصب سیستم کنترل: بعد از نصب سیستم ایمنی، باید سیستم کنترل را نصب کرد. این شامل نصب سیستم کنترل سرعت، سیستم کنترل جهت و سیستم کنترل ایمنی است.
8. تست نهایی: بعد از نصب سیستم کنترل، باید تابلو برق آسانسوری را تست کرد. این شامل تست عملکرد، تست ایمنی و تست ارتباطی است.

ابزارهای مورد استفاده در نصب تابلو  آسانسوری:

• ابزارهای الکتریکی مانند پیچ‌گیر، آچار و سیم‌چین
• ابزارهای الکترونیکی مانند مولتی‌متر، اسکوپ و نوسان‌سنج
• ابزارهای نصب مانند دریل، پیچ‌کن و چکش

نکاتی که باید در نصب تابلو برق آسانسوری توجه کرد:

• باید تابلو برق آسانسوری را در یک مکان خشک و تمیز نصب کرد.
• باید پایه‌های تابلو برق آسانسوری را محکم و پایدار کرد.
• باید کابل‌های برق، کابل‌های کنترل و کابل‌های ارتباطی را به درستی اتصال داد.
• باید سیستم ایمنی را به درستی نصب کرد.
• باید تابلو برق آسانسوری را به درستی تست کرد.

نقشه تابلو برق آسانسور

نقشه تابلو برق آسانسور یک نقشه الکتریکی است که اجزای تابلو برق آسانسور و اتصالات آن را نشان می‌دهد. این نقشه برای نصب، تعمیر و نگهداری تابلو برق آسانسور بسیار مهم است.

اجزای نقشه تابلو آسانسور:

1. کنتاکتور: یک جزء الکتریکی که وظیفه قطع و وصل جریان برق را بر عهده دارد.
2. رله: یک جزء الکتریکی که وظیفه کنترل جریان برق را بر عهده دارد.
3. فیوز: یک جزء الکتریکی که وظیفه محافظت از سیستم در برابر جریان‌های برق بیش از حد را بر عهده دارد.
4. میکروکنترلر: یک جزء الکترونیکی که وظیفه کنترل و مدیریت عملکرد آسانسور را بر عهده دارد.
5. سنسورها: اجزای الکترونیکی که وظیفه اندازه‌گیری پارامترهای مختلف آسانسور را بر عهده دارند.
6. کابل‌های برق: کابل‌هایی که وظیفه انتقال برق به اجزای تابلو  آسانسور را بر عهده دارند.
7. کابل‌های کنترل: کابل‌هایی که وظیفه انتقال سیگنال‌های کنترل به اجزای تابلو  آسانسور را بر عهده دارند.
8. کابل‌های ارتباطی: کابل‌هایی که وظیفه انتقال داده‌ها بین اجزای تابلو  آسانسور را بر عهده دارند.

اتصالات نقشه تابلو  آسانسور:

1. اتصال کنتاکتور به رله: اتصال کنتاکتور به رله برای کنترل جریان برق.
2. اتصال رله به فیوز: اتصال رله به فیوز برای محافظت از سیستم در برابر جریان‌های برق بیش از حد.
3. اتصال میکروکنترلر به سنسورها: اتصال میکروکنترلر به سنسورها برای اندازه‌گیری پارامترهای مختلف آسانسور.
4. اتصال کابل‌های برق به اجزای تابلو : اتصال کابل‌های برق به اجزای تابلو برق آسانسور برای انتقال برق.
5. اتصال کابل‌های کنترل به اجزای تابلو  آسانسور: اتصال کابل‌های کنترل به اجزای تابلو برق آسانسور برای انتقال سیگنال‌های کنترل.
6. اتصال کابل‌های ارتباطی به اجزای تابلو آسانسور: اتصال کابل‌های ارتباطی به اجزای تابلو برق آسانسور برای انتقال داده‌ها.

نقشه تابلو  آسانسور را می‌توان به صورت دستی یا با استفاده از نرم‌افزارهای طراحی نقشه الکتریکی ایجاد کرد. نرم‌افزارهای طراحی نقشه الکتریکی مانند AutoCAD، Altium Designer و Eagle می‌توانند برای ایجاد نقشه تابلو برق آسانسور استفاده شوند.

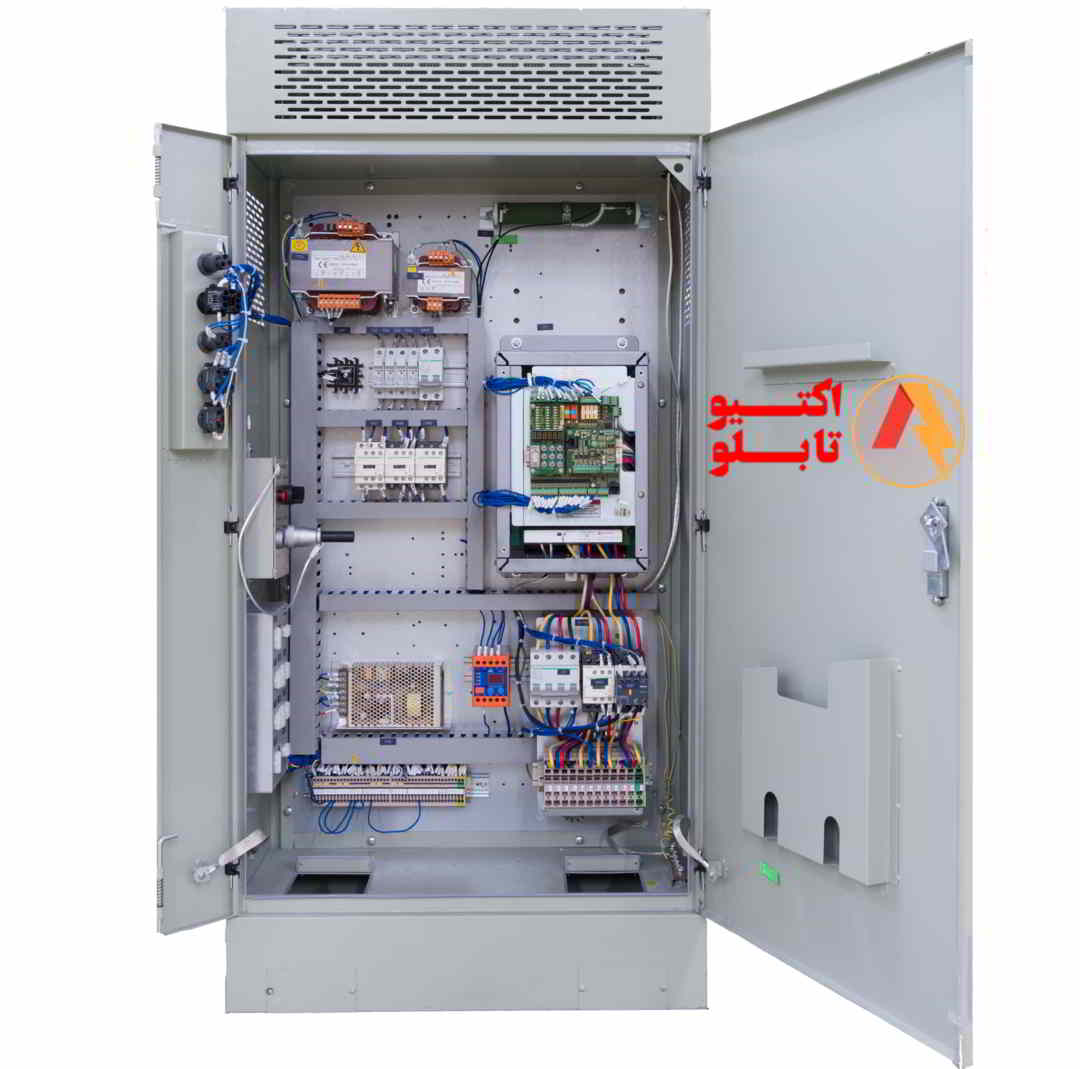

بهترین تابلوبرق آسانسور

بر اساس نیازهای آسانسور

• برای آسانسورهای کوچک و متوسط: تابلوهای برق آسانسوری که از کنتاکتورهای مناسب و ترانزیستورهای با توان بالا استفاده می‌کنند.
• برای آسانسورهای بزرگ و با ظرفیت بالا: تابلوهای برق آسانسوری که از کنتاکتورهای مجهز به فناوری‌های پیشرفته و ترانزیستورهای با توان بالا استفاده می‌کنند.
• برای آسانسورهای با سرعت بالا: تابلوهای آسانسوری که از کنتاکتورهای با سرعت بالا و ترانزیستورهای با توان بالا استفاده می‌کنند.

 استانداردهای ایمنی و کیفیت

• تابلوهای برق آسانسوری که از استانداردهای ملی و بین‌المللی ایمنی و کیفیت در طراحی و ساخت آن‌ها رعایت می‌شود.
• تابلوهای برق آسانسوری که از اجزای با کیفیت و دائمی استفاده می‌شود.
• تابلوهای برق آسانسوری که دارای گارانتی و خدمات پس از فروش هستند.

بر اساس برند و قیمت

• تابلوهای آسانسوری که از برندهای معتبر و شناخته شده در صنعت مانند Siemens، Schneider، و ABB استفاده می‌شود.
• تابلوهای  آسانسوری که قیمت مناسبی دارند و از لحاظ فنی و کیفیت در رده بالایی قرار دارند.

برندهایی از بهترین تابلوهای آسانسور

• تابلوهای  آسانسور Siemens.
• تابلوهای  آسانسور Schneider.
• تابلوهای اسانسور ABB.
• تابلوهای برق آسانسور Mitsubishi.
• تابلو آسانسورHyundai.

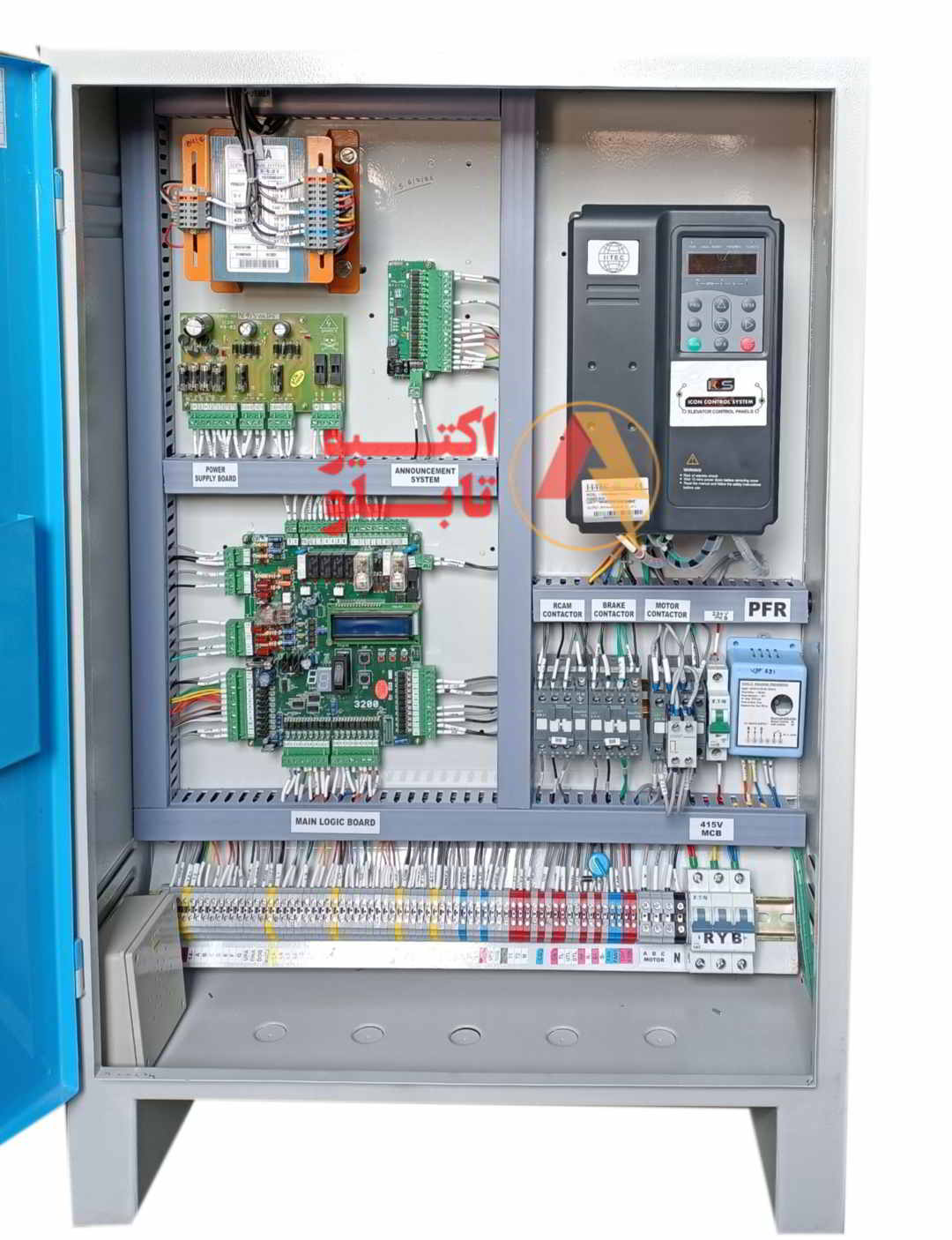

کنتاکتور تابلو آسانسور

تعریف کنتاکتور

کنتاکتور یک دستگاه الکترونیکی است که برای کنترل جریان برق به آسانسور استفاده می‌شود. کنتاکتور با استفاده از ولتاژ و جریان ورودی، کنترل جریان برق را به موتور آسانسور انجام می‌دهد.

اجزا کنتاکتور

کنتاکتور از اجزای زیر تشکیل شده است:

• ترانزیستور: برای کنترل جریان برق به موتور آسانسور.
• مقاومت: برای تنظیم مقاومت در مدار.
• دیود: برای حفاظت از مدار در برابر ولتاژهای بالا.
• فیبر نوری: برای ارتباط بین کنتاکتور و مبدل.

توابع کنتاکتور

کنتاکتور دارای توابع زیر است:

• کنترل جریان برق به موتور آسانسور.
• حفاظت از آسانسور در برابر حوادث و خطرات احتمالی.
• kontrol سرعت و موقعیت آسانسور.
• display اطلاعات و وضعیت آسانسور.

گونه‌های کنتاکتور

کنتاکتورهای مختلفی در بازار وجود دارد که به تفکیک زیر می‌توانند دسته‌بندی شوند:

• کنتاکتورهای با ولتاژهای مختلف (24V, 48V, 110V, 220V).
• کنتاکتورهای با جریان‌های مختلف (10A, 20A, 30A, 40A).
• کنتاکتورهای با سرعت‌های مختلف (1-10Hz, 10-20Hz, 20-30Hz).

برند‌های کنتاکتور

برند‌های مختلفی از کنتاکتور وجود دارد که به تفکیک زیر می‌توانند دسته‌بندی شوند:

• Siemens.
• Schneider.
• ABB.
• Mitsubishi.
• GE.

در انتخاب کنتاکتور تابلو  آسانسور، باید به پارامترهای مختلف مانند جریان نامی، ولتاژ نامی، سوئیچینگ و ایمنی توجه کرد.

تعمیر تابلو برق آسانسور

تعمیر تابلو  یک فرآیند پیچیده است که نیاز به دانش و تجربه در زمینه مهندسی برق و الکترونیک دارد. در زیر، مراحل تعمیر تابلو برق  را شرح می‌دهیم:

1. تشخیص مشکل: قبل از شروع تعمیر، باید مشکل را تشخیص داد. این شامل بررسی تابلو آسانسور و شناسایی مشکل است.
2. تعیین مشکل: بعد از تشخیص مشکل، باید آن را تعیین کرد. این شامل بررسی اجزای تابلو  آسانسور و شناسایی مشکل است.
3. تعمیر یا جایگزینی اجزای معیوب: بعد از تعیین مشکل، باید اجزای معیوب را تعمیر یا جایگزین کرد. این شامل جایگزینی کنتاکتور، رله، فیوز و سایر اجزای الکتریکی است.
4. بررسی و تست تابلو آسانسور: بعد از تعمیر یا جایگزینی اجزای معیوب، باید تابلو  را بررسی و تست کرد. این شامل تست عملکرد تابلو  آسانسور و اطمینان از اینکه مشکل حل شده است.
5. تست نهایی: بعد از تعمیر تابلو  آسانسور، باید تست نهایی را انجام داد. این شامل تست عملکرد تابلو  آسانسور و اطمینان از اینکه مشکل حل شده است.

ابزارهای مورد استفاده در تعمیر تابلو  آسانسور:

• ابزارهای الکتریکی مانند پیچ‌گیر، آچار و سیم‌چین
• ابزارهای الکترونیکی مانند مولتی‌متر، اسکوپ و نوسان‌سنج
• ابزارهای تعمیر مانند دریل، پیچ‌کن و چکش
