تابلوبرق استخر و جکوزی
تابلو برق استخر و جکوزی محفظه ای بسته در ابعاد متناسب ،مب باشد که داخل آن تچهیزات مهمی برای کنترل و حفاظت تاسیسات موتور خانه استخر قرار دارد . به وسیله این تابلو برق افراد داخل استخر از خطر برق گرفتگی مصون خواهند بود .و به صورت اتوماتیک و
مکانیزه تمامی پمپ ها و مشعل و دیگ بخار کنترل خواهند شد .
قیمت تابلوبرق استخر
قیمت تابلو برق استخر و جکوزی به عوامل بسیار زیادی بستگی دارد که میتوانیم به موترد زیر اشاره کنیم :
- جنس بدنه و ابعاد اسکلت تابلو
- برند تجهیزات استفاده شده در تابلو برق
- رنج جریان و ولتاژ مصرف کننده ها
- نوع مونتاژ و کیفیت آن
- کیفیت متریال استفاده شده در تابلو
با توجه به مواردی که ذکر شد ،میتوانیم برآورد دقیقی از قیمت تابلو برق استخر و جکوزی شما ،به شما عزیزان اغلام کنیم ،لذا با توجه به نیاز و متناسب با درخواست شما تابلو برق استخر ،قیمت گذاری میشود .
شما عزیزان میتوانید برای دریافت مشاوره رایگان و اطلاع دقیق از قیمت تابلو مورد نیاز خود با مجموعه تابلو اکتیو در تماس باشید.
انواع تابلوبرق استخری
تابلو برق های استخر معمولا به چند دسته زیر تقسیم میشوند. با توجه به تاسیسات داخل تصفیه خانه استخر این دسته بندی انجام میگردد.
تابلو برق استخر صنعتی

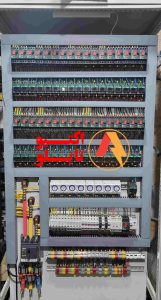

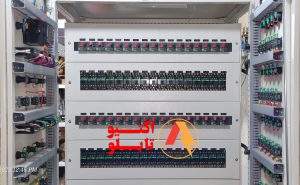

در مجموعه استخر های عمومی معمولا ابعاد تابلو به صورت ایستاده و سلولی در نظر گرفته میشود . در نمونه کاری که در تصویر زیر مشاهده میفرمایید یک تابلو برق با 35 عدد پمپ شامل پمپ های سیرکولر ،تصفیه و جت ،میباشد که با برند اشنایدر الکتریک فرانسه کار شده است .
جهت دریافت مشاوره با ما تماس بگیرید.
تابلوبرق استخر خانگی و ویلایی
با توجه به اینکه تعدا ویلاها و آپارتمان های دارای استخر شخصی در این روز ها زیاد شده است ،میتوانیم از این تابلو برق جهت کنترل موتورخانه استخر های خانگی و ویلایی استفاده کنیم . ابعاد این تابلو برق ها معمولا به صورت نصب دیواری انتخاب میگردد
که متناسب با شرایط محیط (رطوبت و گرمای هوا) میتوان جنس آنرا فلزی یا از نوع پی وی سی((پلی کربنات) انتخاب کرد.
برای اطلاعات بیشتر وارد لینک زیر شوید.
تابلو برق استخر خانگی

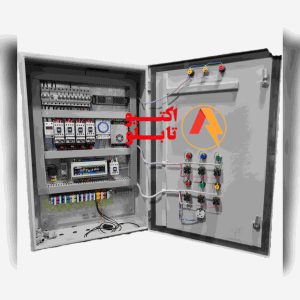

تصویر تابلو استخر خانگی
تابلو برق کنترل هوشمند استخر
توسط این تابلو برق میتوانیم مشعل ها و پمپ های دیگر نظیر پمپ های گردش آب گرم و جت جکوزی را به صورت اتومانیک و از راه دور کنترل کنیم .منظور از کنترل از راه دور ،کنترل به وسیله سیم کارت و با ارسال پیامک و همینطور کنترل از طریق ریموت از راه دور
و بدون سیم ،میباشد که عملکرد تابلو را ایمن تر و احتمال خطرات برق گرفتگی را کاهش میدهد. برای کسب اطلاعات بیشتر در مورد تابلو های استخری هوشمند مطلب روبرو را بخوانید.

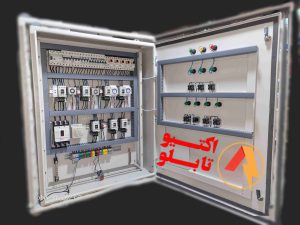

تابلو برق تصفیه خانه استخر
تابلو برق تصفیه خانه استخر و جکوزی، یک سیستم کنترلی است که برای مدیریت و نظارت بر تمامی واحدهای تصفیه آب استخر و جکوزی مانند پمپ‌ها، فیلترها، سیستم‌های گرمایش، و سایر تجهیزات الکتریکی استفاده میشود. این تابلو به طور خودکار وضعیت آب استخر و جکوزی را بررسی کرده و در صورت نیاز، عملیات تصفیه و تنظیم کیفیت آب را انجام میدهد تا هر دو به صورت بهینه و ایمن کار کنند.
برای اطلاعات بیشتر وارد لینک زیر شوید.
تابلو برق تصفیه خانه استخر و جکوزی
خرید تابلو برق استخر و جکوزی
انتخاب تجهیزات داخل تابلو استخری باید بگونه ای باشد که اطمینان از عمکلرد صحیح پمپ ها از نظر حفاظتی و عملکرد مکانیزه و حفاظت جان افراد داخل تابلو ، حاصل شود .این مهم ،نیازمند تجربه تخصصی و دانش کافی بهمراه تحصیلات آکادمیک و فنی کافی
میباشد. مجموعه اکتیو تابلو با سال ها تجربه و دانش کافی در زمینه مونتاژ و ساخت انواع تابلو برق استخری ،آماده خدمت رسانی به شما عزیزان در راستای خرید تابلو برق استخر و جکوزی میباشد
همچنین میتوانید نصبتابلو و سربندی الکتروپمپ های خود را به مجموعه ما بسپارید .
برای خرید انواع تابلو برق استخری و اطلاع از قیمت دقیق آن با ما در تماس باشید.
09199833121 مهندس ناظری
آدرس :تهران -لاله زار جنوبی – پاساژ بزرگ نور – طبقه دوم
نقشه تابلو برق موتور خانه استخر
هر کدام از پمپ ها وتاسیسات داخل موتورخانه عملکرد مخصوص به خود را دارد. مدار پمپ ها و مشعل موتورخانه معمولا به صورت زیر طراحی . مونتاژ میشوند.
پمپ جت جکوزی:
الکتروموتور جت جکوزی در تابلو به صورت دستی و اتوماتیک راه اندازی میشود که حالت دستی آن به صورت دایم کار وارد مدار میشود و حالت اتوماتیک آن توسط یک تایمر که به کمک یک شاستی استوپ و استارت دوبل وارد مدار شده و بعد از تایم تنظیمی کاربر از مدار خارج میشود.
پمپ تصفیه:
الکترو موتور تصفیه استخرو جکوزی هم به صورت دستی و هم به صورت اتوماتیک راه اندازی میشود که حالت اتوماتیک آن به کمک ساعت فرمان های در نظر گرفته شده در ساعت های مشخصی از روز وارد مدار شده و از مدار به صورت اتوماتیک خارج میشود.
پمپ سیرکولر (گردش آب):
سیرکولر ها هم به صورت دستی و اتوماتیک وارد مدار میشوند .که در حالت اتوماتیک توسط یک ترموستات جداره ای که با کاهشو افزایش دمای آّب به کار خود در مدار ادامه میدهد.
مشعل(سیستم گرمایشی):
مشعل استخر شامل یک برد کنترل میباشد که به صورت اتوماتیک عمل میکند برای برق رسانی به آن فقط نیاز به یک مینیاتوری به جهت حفاظت در برابر اتصال کوتاه میباشد.
ععع

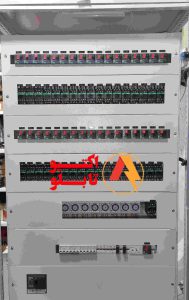

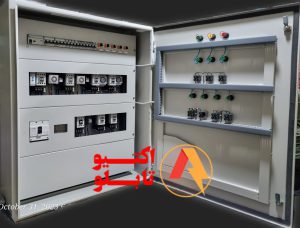

نمونه تابلوبرق استخری
با توجه به اینکه تخصضص مجموعه ما در زمینه ساخت تابلو برق استخر میباشد تعداد بسیار زیادی تابلو استخری مونتاز و اجرا شده است .در تصاویر زیر میتوانید نمونه تابلو های استخری اجراشده توسط مجموعه اکتیو تابلو را مشاهده بفرمایید و در صورت نیاز
با ما تماس حاصل فرمایید.
آموزش سربندی تابلو برق استخر
با توجه به توضیحاتی که در ویدیو زیر مشاهده میفرمایید ،تابلو برق استخری سربندی و راه اندازی میگردد.
ویدیو اول اپارات لینک در این قسمت
اجزای تابلوبرق استخری
این اجزا باید به گونه‌ای انتخاب و نصب شوند که در برابر شرایط محیطی مانند رطوبت، گرد و غبار و مواد شیمیایی مقاوم باشند، زیرا محیط استخر می‌تواند برای تجهیزات الکتریکی چالش‌برانگیز باشد.
تابلوبرق استخر که گاهی اوقات به عنوان تابلو کنترل استخر نیز شناخته میشود، دستگاهی است که وظیفه کنترل و نظارت بر تجهیزات الکتریکی مرتبط با استخر مانند پمپ‌ها، سیستم‌های گرمایشی، روشنایی و سایر عناصر اتوماسیون را بر عهده دارد. اجزای اصلی تابلوبرق استخر عبارتند از:
- کنتاکتورها: این قطعات برای قطع و وصل کردن دوره‌ای جریان الکتریکی به پمپ‌ها یا سایر تجهیزات به کار می‌روند.
کنتاکتورها که کلید های مغناطیسی فرمان پذیری هستند که با فرمان دادن به بوبین آن ها جریان عبوری مصرف کننده را قطع و وصل میکنند.
-
بیمتال:
بیمتال ،این تجهیز موتور را در مقابل جریان های اضافه بار حفاظت میکند که از کارکرد موتور در شرایط غیر عادی و تحت فشار جلوگیری میکند.
-
رله‌ها: رله‌ها برای کنترل عملکرد تجهیزات الکتریکی مختلف استفاده میشوند و می‌توانند در پاسخ به سیگنال‌های مختلف، بخش‌هایی از سیستم را فعال یا غیرفعال کنند.
-
ترمینال‌ها: این بخش‌ها نقاط اتصال سیم‌های الکتریکی هستند و به منظور ایجاد اتصالات ایمن و منظم در داخل تابلوبرق استفاده میشوند.
-
فیوزها و مدارشکن‌ها: این قطعات برای محافظت از تابلوبرق در برابر اضافه بار یا کوتاهی مدار به کار می‌روند.کلید های مینیاتوری وظیفه قطع جریان برق در صورت تشخیص جریان اتصال کوتاه میباشد که برای هر مصرف کننده به صورت مجزا تعبیه میشود .
-
ترانسفورماتورها: در مواردی که نیاز به تغییر ولتاژ برای تامین برق ایمن برای تجهیزات کم‌توان‌تر است، ترانسفورماتورها به کار برده میشوند.
-
تایمرها: تایمرها برای تنظیم زمان کارکرد تجهیزات استخر به کار می‌روند، مانند زمانبندی برای پمپ‌ها یا سیستم‌های گرمایشی.
-
سیستم‌های کنترل PLC: برای استخرهایی که دارای سیستم‌های پیشرفته‌تر هستند، ممکن است از PLC برای برنامه‌ریزی و کنترل دقیق‌تر تجهیزات استفاده شود.
-
نمایشگرها و کلیدها: برای کنترل دستی تجهیزات و نمایش وضعیت کارکرد تجهیزات.کلید های سلکتوری که دارای سه حات دستی -خاموش – اتوماتیک میباشد.
- محافظ جریان نشتی (RCD): این قطعه برای محافظت از افراد در برابر شوک‌های الکتریکی ناشی از اسکلت و بدنه تابلو که متناسب با نیاز با ابعاد مختلف انتخاب میگردد. کلید محافظ جان برای تشخیص نشت جریان برق در سیستم موتورخانه و آب ورودی استخر تعبیه میشود که از برق گرفتگی افراد داخل استخر جلوگیری میکند .
-
ترانس ایزوله:
ترانس 220 به 12 ولت که به منظور انتقال مدار فرمان به اتاق حوضچه جکوزی مورد استفاده قرار میگیرد که از برق گرفتکی افراد در حین قطع و وصل جت با بدن خیس جلوگیری میکند
-
ساعت فرمان:
ساعت های فرمان و تایمر هایی که داخل تابلو هستند و باعث عملکرد اتوماتیک پمپ هایی نظیز پمپ تصفیه و پمپ جت میشوند.
سوالات متداول تابلو برق استخر
سوالات متداول در مورد تابلو برق استخر و جکوزی اغلب به مسائل مربوط به نصب، نگهداری، حفاظت و تنظیمات مربوط به کنترل تجهیزات می‌پردازند. در اینجا چندین سوال رایج و پاسخ‌های مرتبط با آن‌ها را می‌آوریم:
1. تابلو استخر و جکوزی چه نقشی دارد؟
تابلو برق برای کنترل، حفاظت و نظارت بر تمام تجهیزات الکتریکی مرتبط با استخر و جکوزی طراحی شده است. این شامل کنترل پمپ‌ها، سیستم‌های گرمایشی، روشنایی، و سایر ویژگی‌های اتوماتیک میشود.
2. چه نوع محافظتی برای تابلو استخر و جکوزی لازم است؟
تابلو برق باید دارای محافظت کافی در برابر نفوذ آب و رطوبت باشد، معمولا با استفاده از کابینت‌های با درجه حفاظتی IP65 یا بالاتر. همچنین باید محافظت‌های مداری مانند کلیدهای محافظ جریان نشتی (RCD) و مدارشکن‌ها را شامل شود.
3. چگونه میتوان تابلو برق استخر و جکوزی را نصب کرد؟
نصب تابلو برق باید توسط یک برقکار مجاز انجام شود تا از ایمنی و رعایت استانداردهای محلی اطمینان حاصل شود. این شامل اتصال زمین مناسب و تأمین ایمنی الکتریکی است.
4. چگونه باید نگهداری تابلو برق استخر و جکوزی انجام شود؟
تابلو برق باید به طور منظم بررسی شود تا از عدم وجود آسیب دیدگی، خوردگی، و اتصالات سست اطمینان حاصل شود. تمیز کردن منظم و بررسی عملکرد محافظ‌های مداری نیز ضروری است.
5. چه زمانی باید تابلو برق استخر و جکوزی تعویض شود؟
اگر تابلو برق نشانه‌هایی از خرابی مانند سوختگی، خوردگی شدید، یا نقص در عملکرد کلیدها و محافظ‌ها را نشان دهد، باید تعویض شود. همچنین، در صورت ارتقاء سیستم یا اضافه کردن تجهیزات جدید که فراتر از ظرفیت فعلی تابلو است، تعویض ضروری است.
6. چه اقدامات ایمنی باید هنگام کار با تابلو برق استخر و جکوزی رعایت شود؟
همیشه قبل از کار روی تابلو برق، منبع تغذیه را قطع کنید. استفاده از تجهیزات حفاظت فردی مانند دستکش‌های عایق و عینک ایمنی توصیه میشود. همچنین، اطمینان حاصل کنید که محل کار خشک و ایمن است.
این سوالات و پاسخ‌ها به شما کمک میکند تا درک بهتری از عملکرد و نگهداری تابلو برق استخر و جکوزی داشته باشید و اطمینان حاصل کنید که تجهیزات شما به طور مؤثر و ایمن کار میکنند.
