تابلو برق بوستر پمپ آتش نشانی یکی از اجزای حیاتی سیستم‌های اطفاء حریق در ساختمان‌ها و تأسیسات صنعتی است. این تابلو برق وظیفه کنترل و مدیریت عملکرد بوستر پمپ‌ها را بر عهده دارد و تضمین می‌کند که در مواقع اضطراری، سیستم پمپ‌ها به درستی کار کنند تا آب با فشار مناسب به مناطق مورد نیاز ارسال شود.

تابلو برق بوستر پمپ آتش نشانی یکی از اجزای کلیدی در سیستم‌های اطفای حریق است که وظیفه کنترل، مدیریت و حفاظت از پمپ‌های آتش نشانی را بر عهده دارد. این تابلو به گونه‌ای طراحی شده است که در شرایط اضطراری، پمپ‌ها بتوانند به طور خودکار یا دستی فعال شده و آب را با فشار مناسب به سیستم‌های اطفای حریق برسانند.

کارایی تابلو برق بوستر پمپ آتش نشانی

تابلو برق بوستر پمپ آتش نشانی یکی از اجزای حیاتی در سیستم‌های اطفای حریق است که مجموعه‌ای از وظایف و کارایی‌های مهم را جهت تضمین عملکرد صحیح و ایمن سیستم بر عهده دارد. در ادامه به تفصیل به هر یک از این کارایی‌ها می‌پردازیم:

1. تشخیص نیاز به پمپاژ:

   • نظارت مداوم بر فشار آب: تابلو برق به صورت مداوم فشار آب را در سیستم نظارت می‌کند. این نظارت از طریق سنسورهای فشار انجام می‌شود که به تابلو برق متصل هستند.
   • راه‌اندازی خودکار پمپ‌ها: در صورت کاهش فشار به زیر حد معین، کنترلرها به صورت خودکار پمپ‌ها را راه‌اندازی می‌کنند تا فشار آب به سطح مطلوب بازگردد.

2. راه‌اندازی و توقف پمپ‌ها:

   • عملکرد خودکار و دستی: تابلو برق می‌تواند پمپ‌ها را به صورت خودکار یا دستی روشن و خاموش کند. این ویژگی برای مواقع اضطراری و همچنین برای عملیات تعمیر و نگهداری بسیار مفید است.
   • حفظ فشار آب: روشن و خاموش کردن پمپ‌ها به صورت منظم برای حفظ فشار آب در سیستم و تأمین آب مورد نیاز در مواقع اضطراری انجام می‌شود.

3. حفاظت از تجهیزات:

   • مدارهای حفاظتی: تابلو برق با استفاده از فیوزها، رله‌ها و بیمتال‌ها از تجهیزات در برابر نوسانات ولتاژ، جریان‌های بیش از حد و سایر مشکلات الکتریکی محافظت می‌کند. این حفاظت‌ها شامل:
     • فیوزها: برای جلوگیری از جریان‌های غیرمجاز.
     • رله‌های حرارتی: برای حفاظت از موتور در برابر دمای بالا.
     • بیمتال‌ها: برای محافظت از موتور در برابر بارهای بیش از حد.

4. نظارت و کنترل:

   • نظارت مداوم بر عملکرد پمپ‌ها: تابلو برق به صورت مداوم عملکرد پمپ‌ها را نظارت می‌کند. این نظارت شامل بررسی پارامترهایی مانند جریان برق، فشار آب و دمای موتور است.
   • صدور هشدارها: در صورت بروز هرگونه مشکل مانند افزایش دمای موتور، کاهش جریان آب یا سایر خطاها، تابلو برق هشدارهای لازم را صادر می‌کند تا اپراتورها بتوانند به سرعت مشکل را شناسایی و رفع کنند.

5. ارائه هشدار و آلارم:

   • آلارم‌های صوتی و نوری: تابلو برق با استفاده از آلارم‌های صوتی و نوری به اپراتورها هشدار می‌دهد. این هشدارها برای اطلاع‌رسانی سریع و اقدام به موقع در مواقع بروز خطاها و مشکلات طراحی شده‌اند.

6. تضمین عملکرد در شرایط اضطراری:

   • منابع تغذیه اضطراری: تابلو برق بوستر پمپ آتش نشانی با استفاده از منابع تغذیه اضطراری مانند UPS و ژنراتورها، اطمینان حاصل می‌کند که پمپ‌ها حتی در صورت قطع برق نیز به عملکرد خود ادامه دهند. این ویژگی برای تضمین عملکرد بی‌وقفه سیستم اطفای حریق بسیار حیاتی است.
7. مدیریت انرژی:
   • بهینه‌سازی مصرف انرژی: با استفاده از اینورترها و کنترلرها، تابلو برق می‌تواند مصرف انرژی را بهینه‌سازی کرده و از هدررفت انرژی جلوگیری کند. اینورترها با تنظیم سرعت موتور پمپ‌ها بسته به نیاز سیستم، به کاهش مصرف انرژی کمک می‌کنند.

نتیجه‌گیری

تابلو برق بوستر پمپ آتش نشانی نقش بسیار مهمی در تضمین عملکرد صحیح و ایمن سیستم‌های اطفای حریق دارد. این تابلو برق با انجام وظایف مختلفی از جمله نظارت مداوم بر فشار آب، کنترل و حفاظت از تجهیزات، ارائه هشدارهای به موقع و تضمین عملکرد در شرایط اضطراری، کمک می‌کند تا سیستم‌های اطفای حریق بتوانند به موقع و به صورت موثر عمل کنند. طراحی و نصب صحیح این تابلو برق به همراه نگهداری و بازبینی منظم آن، از اهمیت ویژه‌ای برخوردار است تا عملکرد بهینه و ایمن سیستم تضمین شود.

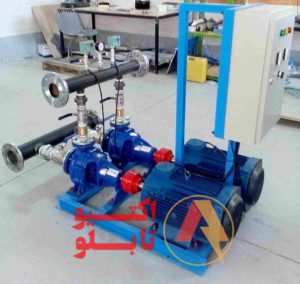

قیمت تابلو برق بوستر پمپ آبرسانی

قیمت تابلو برق بوستر پمپ آبرسانی می‌تواند بسته به عوامل مختلفی متفاوت باشد. این عوامل شامل مشخصات فنی تابلو، تعداد پمپ‌ها، نوع تجهیزات استفاده شده، برندها، قابلیت‌های کنترل و نظارت، و همچنین نیازهای خاص پروژه می‌شود. در زیر به برخی از این عوامل و تأثیر آن‌ها بر قیمت تابلو برق بوستر پمپ آبرسانی اشاره شده است:

عوامل مؤثر بر قیمت تابلو برق بوستر پمپ آبرسانی

1. تعداد و نوع پمپ‌ها:
   • تعداد پمپ‌ها و نوع آن‌ها (مثلاً پمپ‌های سانتریفیوژ، پمپ‌های شناور) می‌تواند تأثیر زیادی بر قیمت تابلو برق داشته باشد. هرچه تعداد پمپ‌ها بیشتر باشد، تجهیزات بیشتری نیاز است و در نتیجه قیمت بالاتر می‌رود.
2. توان و ظرفیت پمپ‌ها:
   • توان و ظرفیت پمپ‌ها نیز بر قیمت تابلو برق تأثیر می‌گذارد. پمپ‌های با توان بالاتر نیاز به تجهیزات قدرتمندتر و مقاوم‌تر دارند که می‌تواند هزینه را افزایش دهد.
3. نوع تجهیزات و برندها:
   • استفاده از تجهیزات با برندهای معتبر و با کیفیت بالاتر معمولاً هزینه بیشتری دارد. تجهیزات شامل اینورترها، کنتاکتورها، رله‌ها، فیوزها و … می‌شود.

4. قابلیت‌های کنترل و نظارت:

   • تابلوهای برق با قابلیت‌های پیشرفته‌تر مانند کنترل از راه دور، نمایشگرهای دیجیتال، سیستم‌های هشدار و حفاظت پیشرفته هزینه بیشتری دارند.

5. استانداردها و گواهینامه‌ها:

   • تابلو برق‌هایی که مطابق با استانداردهای بین‌المللی و ملی طراحی و ساخته می‌شوند و دارای گواهینامه‌های مربوطه هستند، معمولاً قیمت بالاتری دارند.
6. شرایط نصب و محیط کاری:
   • شرایط محیطی و نصب تابلو برق نیز می‌تواند بر قیمت تأثیر بگذارد. تابلوهای برق مقاوم در برابر شرایط سخت محیطی (مانند رطوبت بالا، دمای زیاد، گرد و غبار) معمولاً هزینه بیشتری دارند.

تخمین قیمت تابلو برق بوستر پمپ آبرسانی

با توجه به تنوع گسترده در مشخصات و نیازهای پروژه‌ها، ارائه یک قیمت دقیق بدون اطلاعات کامل مشکل است. با این حال، برای داشتن یک دید کلی، می‌توان محدوده‌های تقریبی قیمت را به شرح زیر بیان کرد:

• تابلو برق‌های ساده و کوچک: حدود 10 تا 20 میلیون تومان
• تابلو برق‌های متوسط با قابلیت‌های معمولی: حدود 20 تا 50 میلیون تومان
• تابلو برق‌های پیشرفته با قابلیت‌های کنترل و نظارت بالا: بیش از 50 میلیون تومان و حتی بیشتر، بسته به ویژگی‌ها و تجهیزات خاص.

خرید تابلو برق بوستر پمپ آبرسانی آتش نشانی

با رعایت این نکات و مشورت با کارشناسان می‌توانید تابلو برق بوستر پمپ آبرسانی مناسبی را برای پروژه خود انتخاب کنید که هم از نظر فنی و هم از نظر اقتصادی بهینه باشد.

برای خرید تابلو برق بوستر پمپ آبرسانی آتش نشانی از شرکت اکتیو تابلو، می‌توانید از اطلاعات تماسی که ارائه داده‌اید استفاده کنید. در ادامه اطلاعات تماس و آدرس شرکت ذکر شده است:

اطلاعات تماس:

• شماره تلفن: 09199833121

آدرس:

• تهران، لاله‌زار جنوبی، پاساژ بزرگ نور، طبقه دوم، پلاک 16/1

برای داشتن تجربه خرید موفق و اطمینان از کیفیت محصول، توصیه می‌شود مراحل زیر را طی کنید:

مراحل خرید تابلو برق بوستر پمپ آبرسانی آتش نشانی

1. تماس اولیه:
   • با شماره تماس 09199833121 تماس بگیرید تا از جزئیات محصول، موجودی، قیمت و شرایط خرید مطلع شوید.
   • سوالات خود را در مورد ویژگی‌های فنی تابلو برق، قابلیت‌ها و ضمانت‌نامه‌ها بپرسید.
2. بازدید حضوری:
   • در صورت امکان، به آدرس تهران، لاله‌زار جنوبی، پاساژ بزرگ نور، طبقه دوم، پلاک 16/1 مراجعه کنید تا تابلو برق‌ها را از نزدیک مشاهده کنید و از کیفیت و مطابقت آن با نیازهای خود اطمینان حاصل کنید.

3. مشاوره تخصصی:

   • با کارشناسان فنی شرکت مشورت کنید تا نیازهای دقیق شما را بررسی کنند و بهترین گزینه را برای سیستم بوستر پمپ آتش نشانی شما پیشنهاد دهند.
4. مقایسه و بررسی:
   • مشخصات و قیمت‌های تابلو برق‌های مختلف را مقایسه کنید تا مطمئن شوید بهترین محصول را با توجه به بودجه و نیازهای خود انتخاب کرده‌اید.

5. نهایی‌سازی خرید:

   • پس از انتخاب محصول مورد نظر، مراحل پرداخت و نهایی‌سازی خرید را انجام دهید.
   • از شرکت بخواهید تا شرایط گارانتی و خدمات پس از فروش را به طور کامل توضیح دهد.

6. نصب و راه‌اندازی:

   • در صورت نیاز، از خدمات نصب و راه‌اندازی شرکت استفاده کنید تا اطمینان حاصل شود که تابلو برق به درستی و با رعایت تمامی استانداردها نصب شده است.

نکات مهم:

• بررسی اصالت و کیفیت: اطمینان حاصل کنید که تابلو برق خریداری شده دارای استانداردهای لازم و کیفیت مطلوب است.
• گارانتی و خدمات پس از فروش: حتماً در مورد شرایط گارانتی و خدمات پس از فروش تابلو برق سوال کنید و از شرکت بخواهید تا این شرایط را به صورت کتبی در اختیار شما قرار دهد.
• مراجعه به سایت: اگر شرکت اکتیو تابلو وب‌سایتی دارد، می‌توانید برای اطلاعات بیشتر و مشاهده نمونه کارها به وب‌سایت آن‌ها مراجعه کنید.

با رعایت این مراحل و نکات، می‌توانید خرید مطمئن و موفقی از شرکت اکتیو تابلو داشته باشید.

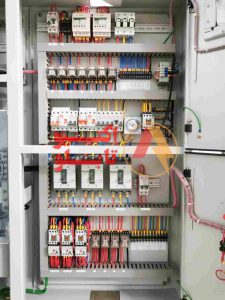

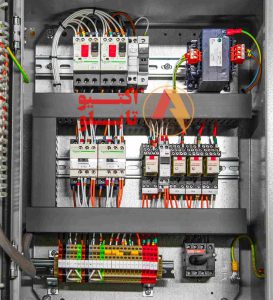

اجزای کلیدی تابلو برق بوستر پمپ آتش نشانی

تابلو برق بوستر پمپ آتش نشانی شامل اجزای مختلفی است که هر کدام نقش خاصی در عملکرد و کنترل سیستم دارند. در ادامه به بررسی اجزای کلیدی این تابلو برق می‌پردازیم:

1. اینورتر (Inverter):
   • کاربرد: تنظیم سرعت و کنترل دور موتور پمپ‌ها برای بهینه‌سازی مصرف انرژی و کاهش فشارهای ناگهانی در سیستم.
   • ویژگی‌ها: امکان تغییر فرکانس برق ورودی به موتور و کنترل دقیق‌تر بر عملکرد پمپ‌ها.
2. کنترل فاز (Phase Monitoring Relay):
   • کاربرد: نظارت بر وضعیت فازهای ورودی به تابلو برق و حفاظت از تجهیزات در برابر نوسانات و مشکلات فازی.
   • ویژگی‌ها: تشخیص نقص فاز، توالی اشتباه فازها و عدم تقارن ولتاژ.
3. فیوز اصلی و فرعی (Main and Branch Fuses):
   • کاربرد: حفاظت از مدارهای الکتریکی در برابر جریان‌های بیش از حد و اتصال کوتاه.
   • ویژگی‌ها: فیوز اصلی برای حفاظت کل سیستم و فیوزهای فرعی برای حفاظت مدارهای جداگانه.
4. کنتاکتور (Contactor):
   • کاربرد: قطع و وصل مدارهای قدرتی پمپ‌ها به صورت الکتریکی.
   • ویژگی‌ها: تحمل جریان‌های بالا و قابلیت کنترل از راه دور.

5. رله (Relay):

   • کاربرد: کنترل و حفاظت مدارهای الکتریکی با استفاده از سیگنال‌های الکتریکی.
   • ویژگی‌ها: انواع مختلف مانند رله‌های زمانی، رله‌های حرارتی و رله‌های حفاظتی.

6. کنترل سطح (Level Control):

   • کاربرد: نظارت و کنترل سطح آب در مخازن.
   • ویژگی‌ها: سنسورها و سوئیچ‌های سطح برای جلوگیری از کارکرد خشک پمپ‌ها.

7. فریم تابلو (Panel Frame):

   • کاربرد: ساختار فیزیکی تابلو برق که تجهیزات در آن نصب می‌شوند.
   • ویژگی‌ها: باید مقاوم و دارای فضای کافی برای نصب تجهیزات باشد.

8. ترمینال (Terminal Blocks):

   • کاربرد: اتصال و توزیع سیم‌ها و کابل‌ها به تجهیزات مختلف تابلو.
   • ویژگی‌ها: نظم‌دهی به سیم‌کشی و فراهم کردن اتصالات محکم و ایمن.

9. بیمتال (Thermal Overload Relay):

   • کاربرد: حفاظت از موتور پمپ در برابر جریان‌های بیش از حد و دمای بالا.
   • ویژگی‌ها: تشخیص حرارت تولید شده توسط جریان‌های بالا و قطع مدار در صورت نیاز.

10. کنترل بار (Load Control Relay):

    • کاربرد: نظارت و کنترل بر میزان باری که به پمپ اعمال می‌شود.
    • ویژگی‌ها: جلوگیری از اضافه بار و حفاظت از تجهیزات.

11. سیگنال (Signal Lights and Indicators):

    • کاربرد: نمایش وضعیت عملکرد سیستم و تجهیزات مختلف.
    • ویژگی‌ها: چراغ‌های LED برای نمایش وضعیت‌هایی مانند روشن/خاموش بودن پمپ‌ها، خطاها و هشدارها.

12. کلیدهای سلکتور (Selector Switches):

    • کاربرد: انتخاب حالت‌های مختلف عملکردی مانند روشن/خاموش، دستی/خودکار.
    • ویژگی‌ها: کلیدهای چرخشی یا فشاری با قابلیت انتخاب حالت‌های مختلف.

13. کنترلرها (Controllers):

    • کنترلرهای الکترونیکی: برای کنترل و نظارت بر عملکرد پمپ‌ها به کار می‌روند. این کنترلرها می‌توانند به صورت اتوماتیک پمپ‌ها را روشن و خاموش کنند.
    • کنترلرهای دستی: اجازه می‌دهند که اپراتورها بتوانند به صورت دستی پمپ‌ها را کنترل کنند.

14. نمایشگرها و نشانگرها (Displays and Indicators):

    • نمایشگرهای دیجیتال: برای نمایش اطلاعات دقیق مانند فشار آب، جریان برق و وضعیت پمپ‌ها.
    • نشانگرهای LED: برای نمایش وضعیت روشن/خاموش بودن پمپ‌ها و اعلام هشدارها.

15. منبع تغذیه اضطراری (Emergency Power Supply):

    • UPS (Uninterruptible Power Supply): برای تأمین برق اضطراری در صورت قطع برق اصلی.
    • ژنراتورها: برای تأمین برق در زمان‌های طولانی‌تر قطع برق.

16. کلیدهای قطع و وصل (Circuit Breakers):

1. • کلید اصلی (Main Circuit Breaker): برای قطع و وصل کل سیستم استفاده می‌شود و به عنوان حفاظت اولیه در برابر اضافه بار و اتصال کوتاه عمل می‌کند.
   • کلیدهای فرعی (Branch Circuit Breakers): برای هر پمپ به صورت جداگانه استفاده می‌شوند و هر کدام می‌توانند مدار مربوط به پمپ خود را قطع یا وصل کنند.

نتیجه‌گیری

هر کدام از این اجزا نقش مهمی در عملکرد صحیح و ایمن تابلو برق بوستر پمپ آتش نشانی دارند. طراحی و نصب صحیح این اجزا می‌تواند تضمین کند که سیستم بوستر پمپ در مواقع اضطراری به طور قابل اعتماد عمل کند و از تجهیزات و تأسیسات محافظت کند. نگهداری منظم و بازبینی دوره‌ای این اجزا نیز برای اطمینان از عملکرد بهینه سیستم ضروری است.

عملکرد تابلو برق بوستر پمپ آتش نشانی

1. تشخیص کاهش فشار: تابلو برق به صورت مداوم فشار آب را در سیستم نظارت می‌کند. در صورت کاهش فشار به زیر حد معین، کنترلرها به صورت خودکار پمپ‌ها را راه‌اندازی می‌کنند.
2. راه‌اندازی پمپ‌ها: پس از تشخیص نیاز به پمپاژ، پمپ‌ها به ترتیب و با تأخیر زمانی مشخصی راه‌اندازی می‌شوند تا از ایجاد شوک به سیستم برق جلوگیری شود.
3. نظارت و کنترل: تابلو برق به صورت مداوم عملکرد پمپ‌ها را نظارت می‌کند و در صورت بروز هرگونه مشکل مانند افزایش دمای موتور، کاهش جریان آب یا سایر خطاها، هشدارهای لازم را صادر می‌کند.
4. ارائه هشدار و آلارم: در صورت بروز خطاها، تابلو برق با استفاده از آلارم‌های صوتی و نوری به اپراتورها هشدار می‌دهد تا بتوانند به سرعت به رفع مشکل بپردازند.
5. بازگشت به حالت اولیه: پس از رفع مشکل یا پایان شرایط اضطراری، تابلو برق به صورت خودکار یا دستی پمپ‌ها را به حالت اولیه برمی‌گرداند و سیستم را به وضعیت آماده‌باش مجدد در می‌آورد.

نکات مهم در طراحی و نصب تابلو برق بوستر پمپ آتش نشانی

1. استانداردهای ایمنی: طراحی و نصب تابلو برق باید بر اساس استانداردهای ملی و بین‌المللی مانند NFPA و IEC انجام شود تا ایمنی و عملکرد صحیح سیستم تضمین شود.
2. دسترسی آسان: تابلو برق باید در محلی نصب شود که دسترسی به آن برای بازرسی، تعمیر و نگهداری آسان باشد.
3. تهویه مناسب: برای جلوگیری از داغ شدن تجهیزات، تابلو برق باید دارای سیستم تهویه مناسب باشد.
4. کیفیت تجهیزات: استفاده از تجهیزات با کیفیت و معتبر برای اطمینان از پایداری و قابلیت اطمینان سیستم در شرایط اضطراری ضروری است.
5. پشتیبانی و نگهداری: برنامه‌های منظم نگهداری و بازرسی باید اجرا شود تا اطمینان حاصل شود که تابلو برق و پمپ‌ها همیشه در بهترین وضعیت عملیاتی قرار دارند.

نتیجه‌گیری

تابلو برق بوستر پمپ آتش نشانی نقش حیاتی در سیستم‌های اطفاء حریق دارد و تضمین می‌کند که در مواقع اضطراری، آب با فشار مناسب به نقاط مورد نیاز تحویل داده شود. با طراحی مناسب، نصب صحیح و نگهداری منظم، این تابلو برق می‌تواند به طور موثر و قابل اعتمادی عمل کرده و ایمنی ساختمان‌ها و تأسیسات را تضمین کند.

┌────────────────────────────┐
│     تابلو برق بوستر پمپ   │
├────────────────────────────┤
│ فیوز اصلی  ────────────────│
│ کلید اصلی  ────────────────│
│ کنترل فاز  ────────────────│
│ کنترلر     ────────────────│
│ اینورتر    ────────────────│
├────────────────────────────┤
│ کنتاکتور 1 ────────────────│
│ بیمتال 1   ────────────────│
│ رله حفاظتی 1───────────────│
│ پمپ 1      ────────────────│
├────────────────────────────┤
│ کنتاکتور 2 ────────────────│
│ بیمتال 2   ────────────────│
│ رله حفاظتی 2───────────────│
│ پمپ 2      ────────────────│
├────────────────────────────┤
│ نمایشگرها و نشانگرها──────│
│ UPS/ژنراتور───────────────│
└────────────────────────────┘
