تابلو برق خازنی

در این مقاله قصد معرفی تابلو برق خازنی، بانک خازن Capacitor Bank وعلت استفاده از ان را داریم.

با اطمینان میتوان گفت که خازن گذاری میتواند ناجی سیستم برق و جیب شماباشد وااما چگونه؟

در ادامه مفاهیم توان اکتیو،توان راکتیو،انواع بانک خازنی و نحوه کنترل انهارا فرا میگیریم.

بانک خازنی چیست؟

برای شروع ابتدا توضیحی از توان داشته باشیم . توانی که در سیستم برق ساختمان جریان دارد شامل توان اکتیو و توان راکتیو است.به راستی توان اکتیو و توان راکتیو چیست؟

توان اکتیو درواقع توانی است که کار برای ما انجام میدهد مثلا باعث رو شنایی میشود اما توان راکتیو توانی است که ظرفیت کابل را اشغال میکندو انچه برای ما مفید نیست. برای درک این مفهوم یک لیوان از نوشابه را در نظر بگیرید. قسمتی از نوشابه که شامل کف میشود و فضای لیوان را اشغال میکند بیانگر توان راکتیو است و قسمت پرلیوان به توان اکتیو اختصاص دارد . حاصل جمع این دو توان را توان ظاهری می نامند.

خرید تابلو برق خازنی

بانک خازنی یکی از پر کاربرد ترین قطعات الکتریکی است که از مزایای مختلفی برخوردار است.

این قطعه توان راکتیو مدار را کاهش داده و اثر سلفی را در آن کم میکند،علاوه بر این شما میتوانید از آن برای کاهش خرابی سیستم و افزایش بازدهی آن استفاده نمایید.

بانک خازنی ظریب توان شبکه را افزایش میدهد و با این کار به کاهش هزینه های مصرف برق کمک شایانی میکند.

شما میتوانید با مشاوره گیری از گروه اکتیو تابلو مقدار مصرف توان راکتیو شبکه خودرا محاصبه کرده و در صورت لازم بودن این سیستم تابلوی ان را برای شما مشترکین عزیز طراحی و اعلام قیمت میکنیم.

برای خرید انواع تابلو برق بانک خازن و اطلاع از محاصبه مصرف ،قیمت دقیق آن با ما در تماس باشید.

09199833121 مهندس ناظری

آدرس: تهران-لاله زار جنوبی-پاساژ بزگ نور-طبقه دوم

طراحی تابلو برق بانک خازن

مونتاژ و اجرای سیستم جبران سازی با توجه به نوع و بزرگی آن میتواند به صورت داخلی و یا توسط پیمان کاران انجام شود. نکته مهم در مورد اجرای این تاسیسات مشخص کردن دقیق اطلاعات در نقشه های الکتریکی و ضمیمه های آن است.

این اطلاعات علاوه بر مشخصات سیستم جبران سازی باید محل نصب و روش اتصال آن به شبکه ی قدرت را مشخص کند. به عنوان مثال اجرای یک بانک خازن در تاسیسات فشار ضعیف را در نظر بگیرید.بهترین حالت قرار دادن بانک خازن در کنار تابلو های اصلی و اتصال ان از طریق شینه است. از مزایای این روش میتوان به یکپارچه بودن سیستم،عدم نیاز به کابل های قدرت،راه اندازی سریع،سرویس و نگهداری ساده تر و غیره اشاره کرد.

محاسبه بانک خازن(محاصبه ضریب توان)

با یک ظریب به نام ظریب توان(Power Factor)ما نشان میدهیم که از کل توانی که از شبکه برق دریافت میکنیم چه مقداری توان مفید یا توان اکتیو است و چه مقدار توان غیر مفید یا راکتیو است.

عکس جدول

مثلا اکر ضریب توان 0/9 باشد به این مفهوم است که 90درصد توان ما مفید و 10درصد توان مضر است.

بنا بر این هرچقدر ظریب توان به عدد یک نزدیک تر باشد برای مصرف کننده بهتر است.

آیا توان راکتیو مضر است؟

بار های موتوری شامل پمپ ها،بوستر پمپ ها،ترانس های برق و…برای کار کردن نیاز به توان راکتیو دارد،پس این نشان میدهد توان راکتیو به میزان کمی در سیستم لازم است.

در واقع در یک الکترو موتور عاملی که باعث میشود موتور به حرکت دراید یا به اصطلاح علمی باعث ایجاد میدان مغناطیسی و حرکت موتور شود همان توان راکتیو است.

اما توانی که ما از روی شفت موتور میگیریم توان اکتیو است و این توان است که برای ما کار انجام میدهد.

بنابر این وجود توان راکتیو برای کار کردن الکترو موتور ها یک نیاز اساسی است.

مزیت استفاده از بانک خازن

ما با قرار دادن تابلو بانک خازنی توان راکتیو سیستم را خودمان تولید میکنیم و فقط از اداره برق،توان اکتیو دریافت میکنیم. این کار باعث کاهش صورت حساب قبض ما میشود.

طوری که هزینه ای که بابت بانک خازن میکنید در مدت زمان به خودتان بازمیگردد.

کاربرد بانک خازنی تابلو برق

بانک های خازنی بر اساس ظرفیت و تعدادپل ها تقسیم بندی میشوند و در صنعت بسیار کاربرد دارند چون اکثر بار هایی که در صنعت وجود دارد از نوع سلفی(موتوری)هستند. بار های موتوری همان طور که گفتیم به توان راکتیو نیاز دارند،پس در هر صنعتی نیاز است تا بانک خازنی وجود داشته باشد.

نحوه عملکرد تابلو بانک خازن

نحوه عملکرد کلی تا بلو بانک خازن با محاصبه جربان عبوری از شبکه کلی توسط ترانس و رگولاتور در نظر گرفته انجام میشود و با تشخیص وجود توان راکتیو در شبکه، رگولاتور با فرمان دادن به کنتاکتور ها خازن های مورد نظر را به صورت اتوماتیک وار وارد مدار کرده وبعد از اصلاح شبکه آن را از مدار خارج کرده و به صورت کلی رگولاتور توان مصرفی شبکه را نمیگزارد به زیر 0/9 برسد.

وظیفه بانک خازن چیست؟

همانتور که قبل تر راجب آن صحبت کردیم فهمیدیم که وظیفه اصلی بانک خازن تولید توان منفی یا همان توان راکتیو است که ما در سیستم های خود نیاز داریم و با تولید توان راکتیوی که نیاز داریم دیگر نیاز نیست که جریمه استفاده از این توان را به اداره برق بپردازیم و در این صورت هزینه صورت حساب برق ما

انواع تابلو برق بانک خازنی

بانک خازن ثابت

بانک خازنی نوع ثابت را میتوان به طور مستقیم به کلید زیر الکترو موتور ها متصل کرد،یا میتوان با استفاده از یک حفاظت کلید فیوز در شبکه ورودی برق مجموعه، به صورت داعم خازن را سر راه برق ورودی قرار داد.

تابلو بانک خازنی اتوماتیک

همان گونه که درمغاله به آن اشاره شد توان راکتیو مورد نیاز در سطح فشار ضعیف اغلب توسط خازن ها تو لید شده و به شکل های مختلفی به مدار تزریق میشود.

به عنوان مثال علاوه بر جبران سازی انفرادی،میتوان تعدادی خازن را در یک بانک اتوماتیک نصب کرده و توسط رگولاتور کنترل کرد. این روش با عنوان های مختلفی مانند جبران سازی متمرکز یا بانک خازنی خودکار شناخته میشود.

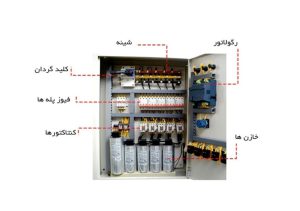

تابلو بانک خازن از چه اجزایی تشکیل شده است؟

تابلو بانک خازن از اجزایی همچون

فرم تابلو

رگولاتور

خازن

کنتاکتور خازنی

کلید های سکسیونری کلید های فرمان،ترانس جریان و…

خازن چیست؟

در این بخش از خازن ها برای بهینه کردن سرعت گشتاور و راندمان کاری الکترو موتور استفاده میشود.

و همچنین برای ذخیره و تخلیه انرژی الکتریکی به کار میرود.

در تابلو های برق خازنی از چه خازن هایی استفاده میشود؟

در تابلو های برق از خازن هایی که قابلیت تبادل تناوب و جریان زیاد بین سلف و خود برخوردار باشند.
این نوع خازن باید تحمل دماهای خیلی بالا یا پایین را داشته باشد.
خازن مناسب باید قابلیت تحمل ولتاژ شبکه برق حتی در شبکه فشار ضعیف با ولتاژ380 را داشته باشید.

رگولاتور چیست؟

رگولاتور بانک خازنی در واقع قسمت اصلی این سیستم محصوب میشود.

نحوه عملکرد رگولاتور به این صورت است که از جریان ورودی سیستم نمونه برداری میکند و ظریب توان شبکه را با توجه به روابطی که در ان برنامه ریزیی شده است، به دست می آورد و به کنتاکتور های تابلو، دستور وارد شدن یا خارج شدن از شبکه را میدهد، به این گونه که ضریب توان در محدوده 0/9تا 0/95 قرار گیرد.

کنتاکتور خازنی

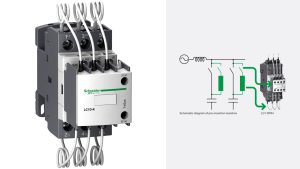

همان طور که میدانبد خازن ها به کمک کنتاکتور وارد مدار میشود و از انجایی که از طیقه های کنتاکتور معمولی نمیتوان جریان بالایی عبور داد. بنا بر این از کنتاکتور خازنی در سیستم های بانک خازنی به عنوان تجهیزی کلیدی استفاده میشود. این تجهیز برای کنترل جریان هجومی (inrush current) و سوئیچینگ خازن ها به منظور اصلاح ظریب توان به کار میرود.

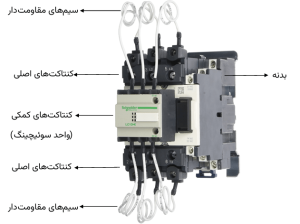

اجزای تشکیل دهنده کنتاکتور خازنی

علت استفاده نکردن بانک خازن در کنار ژنراتور ها

به طور کلی با وجود خازن معمولا یک جریان هجومی و لحضه ای وارد مدار میشود که اگر این جریان در مدار ژنراتور اعمال شود،باعث افت ولتاژ آن خواهد شد. در پاسخ به این افت ولتاز،بخش تثبیت کننده ولتاژ رد زنراتور وارد عمل شده و مدام تلاش میکند که این مشکل را حل کند. متاسفانه در صورت تداوم این شرایط بخش استاتور و روتور ژنراتور دچار مشکل شده و قدرت میدان مغناطیسی آن ها جهت چرخش را از دست خواهند داد.
