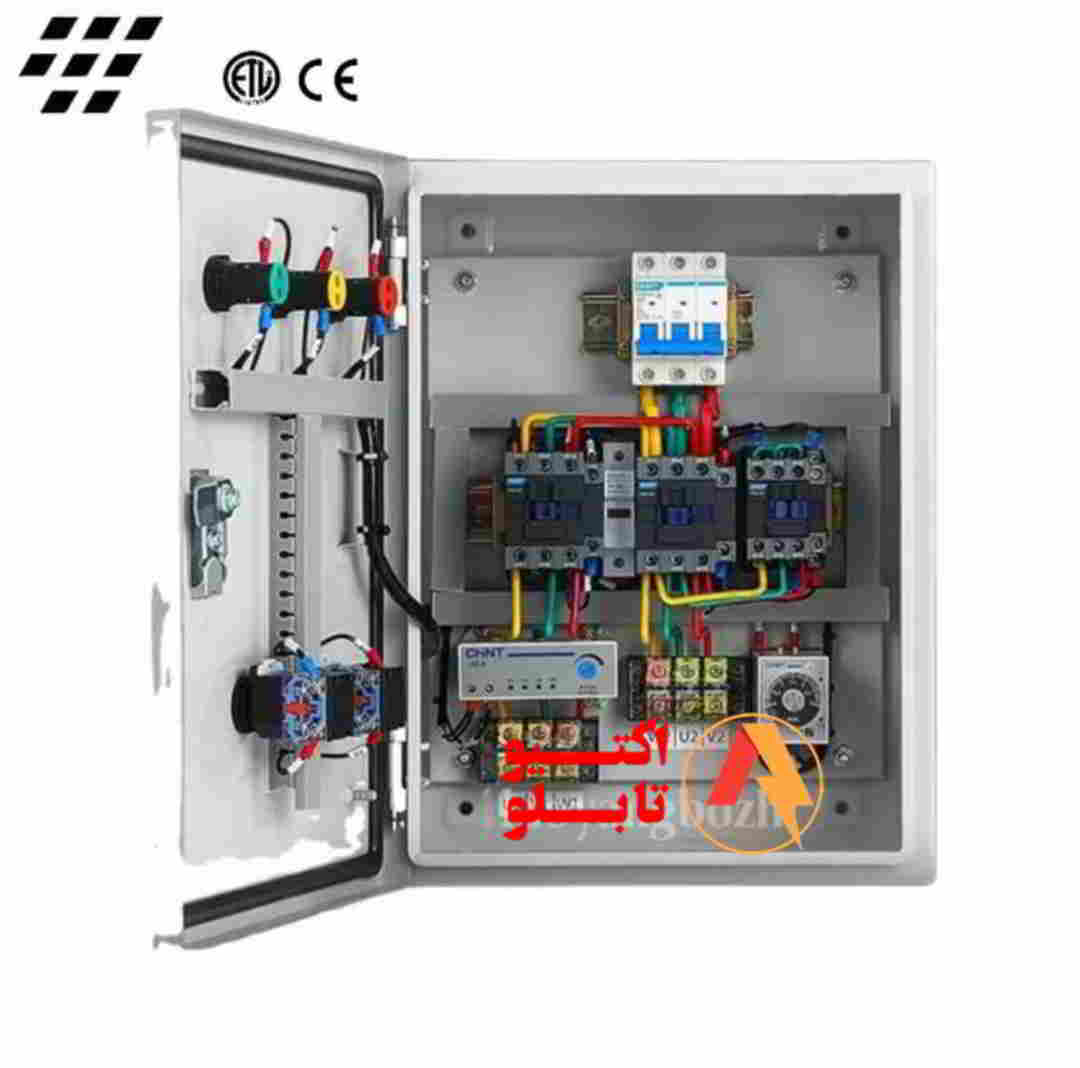

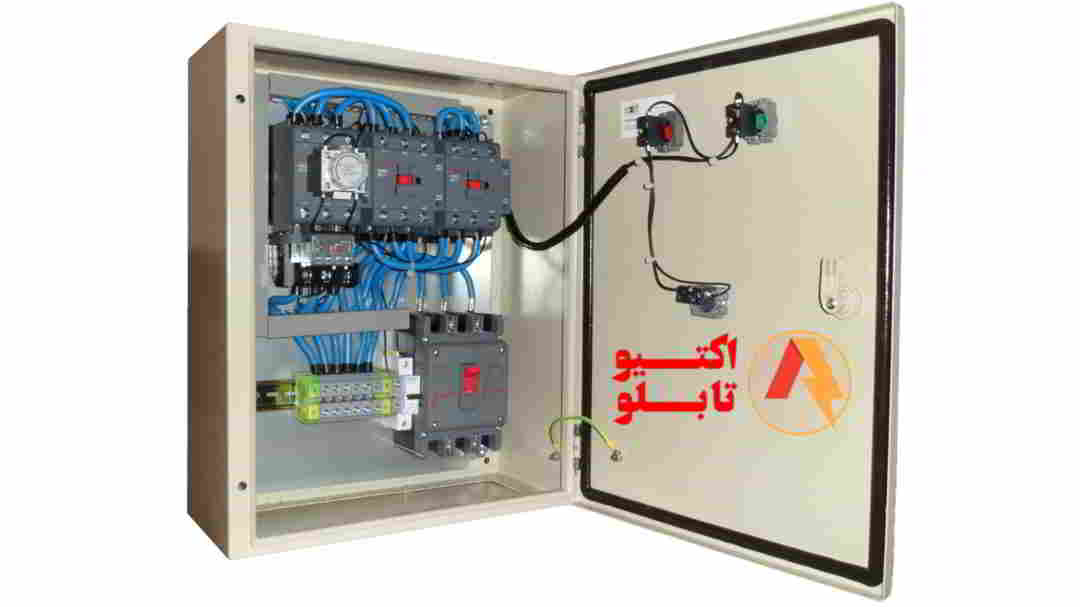

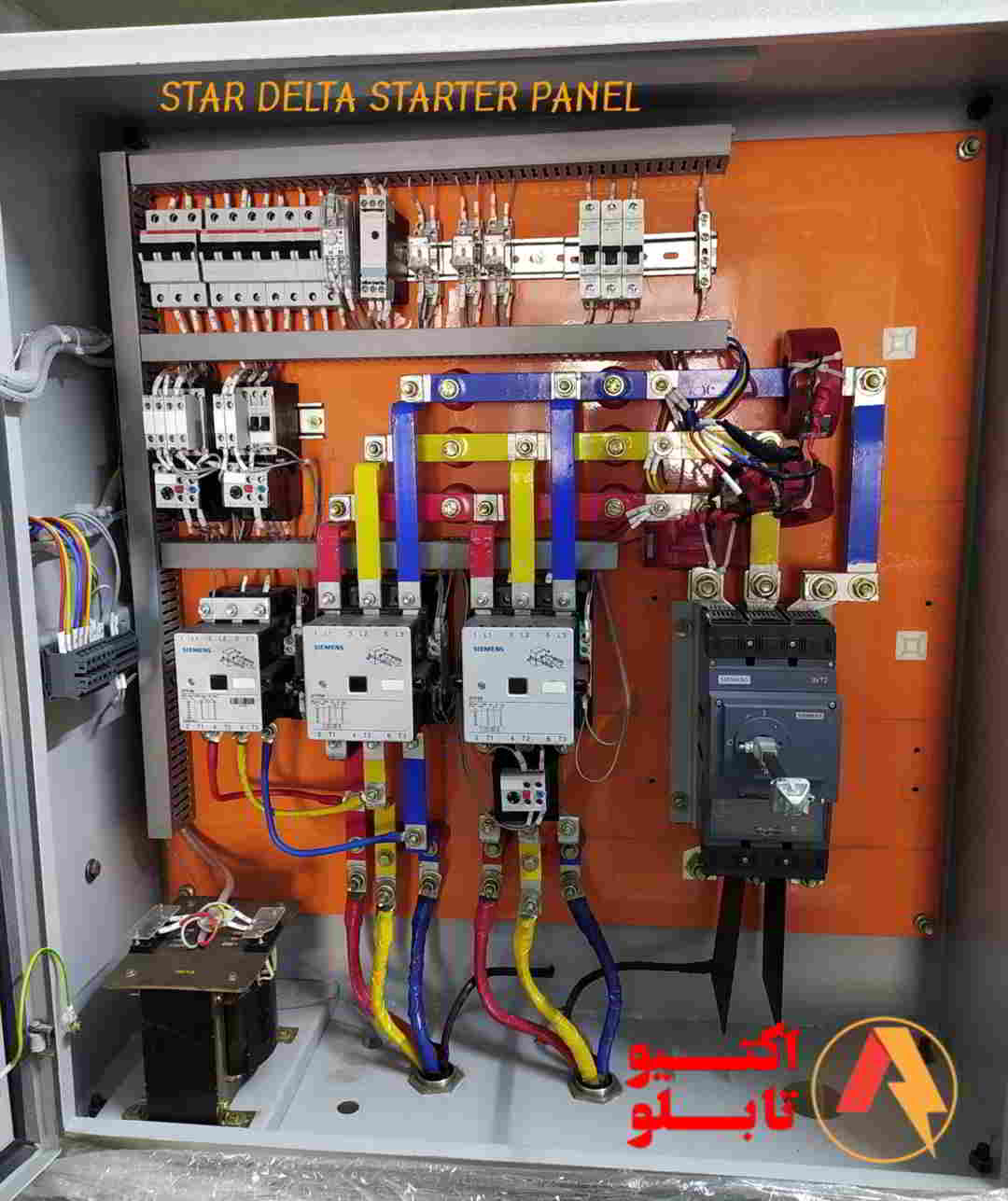

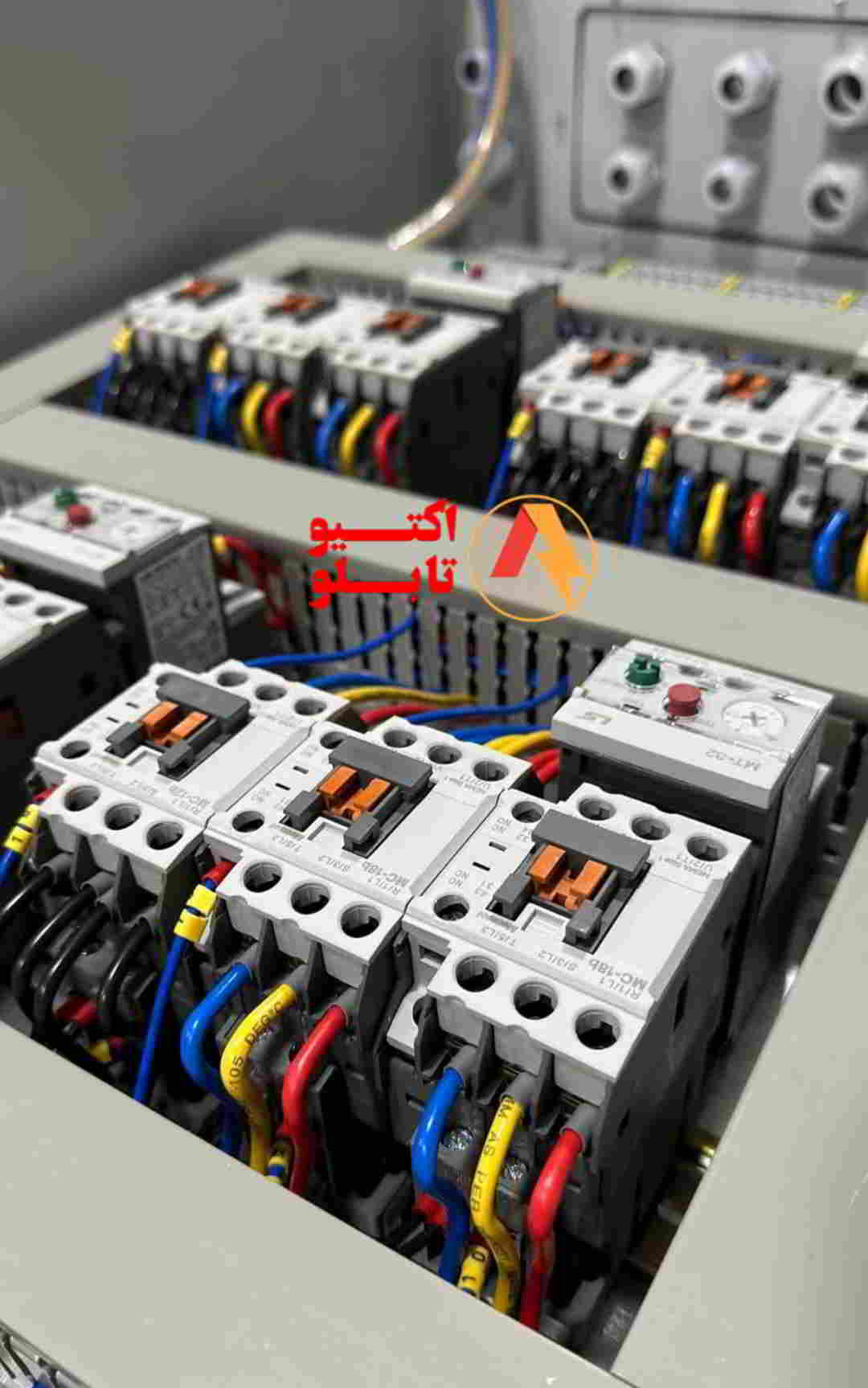

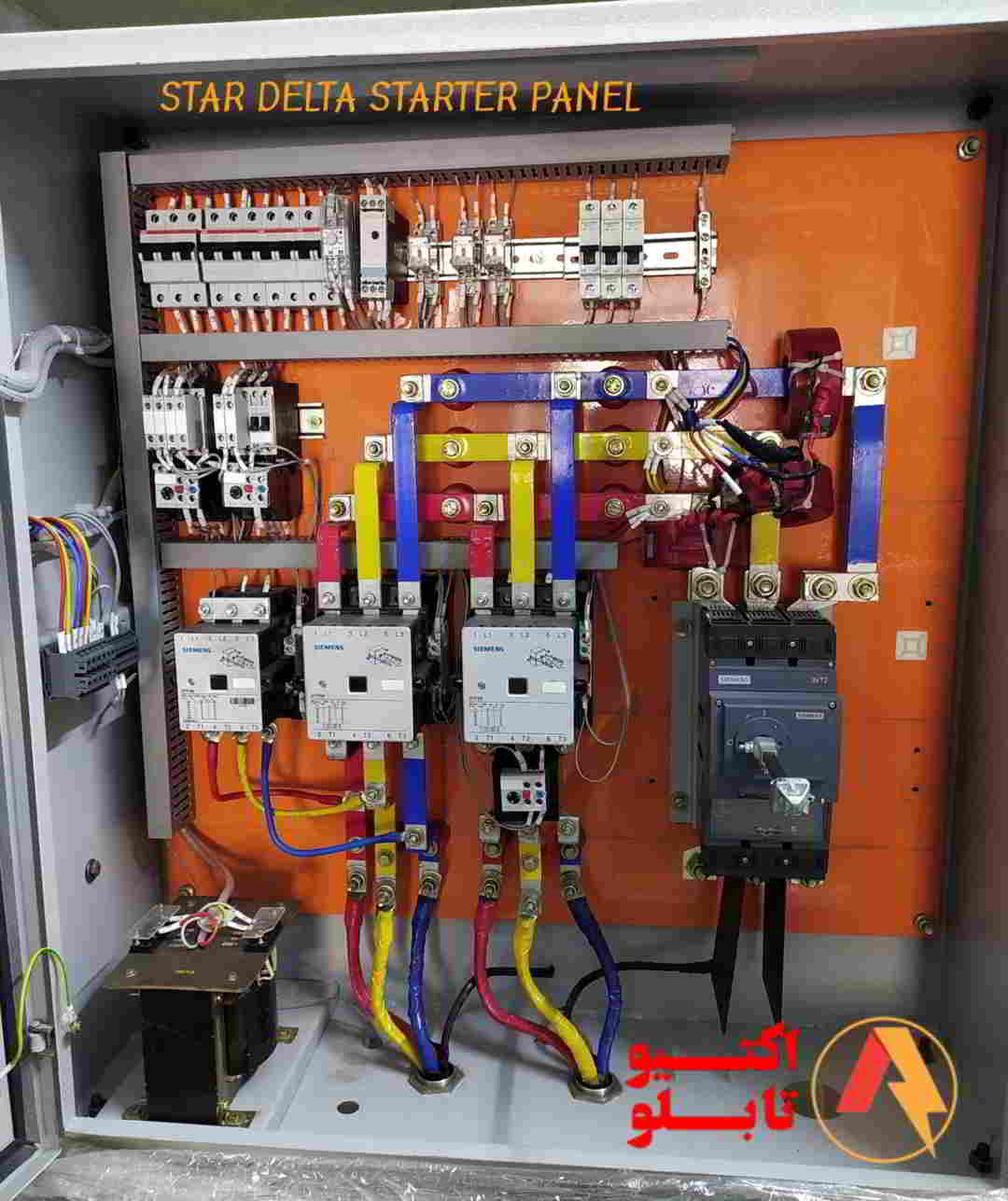

تابلو برق ستاره مثلث(Star Delta Panel)

در این مقاله به اهمیت تابلو برق های ستاره مثلث(star delta panel) در صنعت برق میپردازیم.

همانطور که در جلسات ابتدائی خدمتتان عرض کردم وقتی توان الکتروموتور ما افزایش می یابد جریان راه اندازی بسیار باالایی داریم که یکی از روش های مقابله با این جریان راه اندازی بالا مدار ستاره مثلث است.
چرا که وقتی ما موتور را در حالت ستاره راه اندازی کنیم مقدار جریان اولیه کمتر است و وقتی مدت زمانی گذشت آن را به مثلث تغییر دهیم.
خب اما برویم بیشتر با سربندی موتور سه فاز و کاربرد تابلو برق ستاره مثلث آشنا شویم.

راه اندازی الکتروموتور توان بالا با سافت استارتر

راه اندازی الکتروموتور توان بالا با اینورتر

تابلو برق چاه کشاورزی

تابلو برق سانتریفیوژ

کاربرد ها:

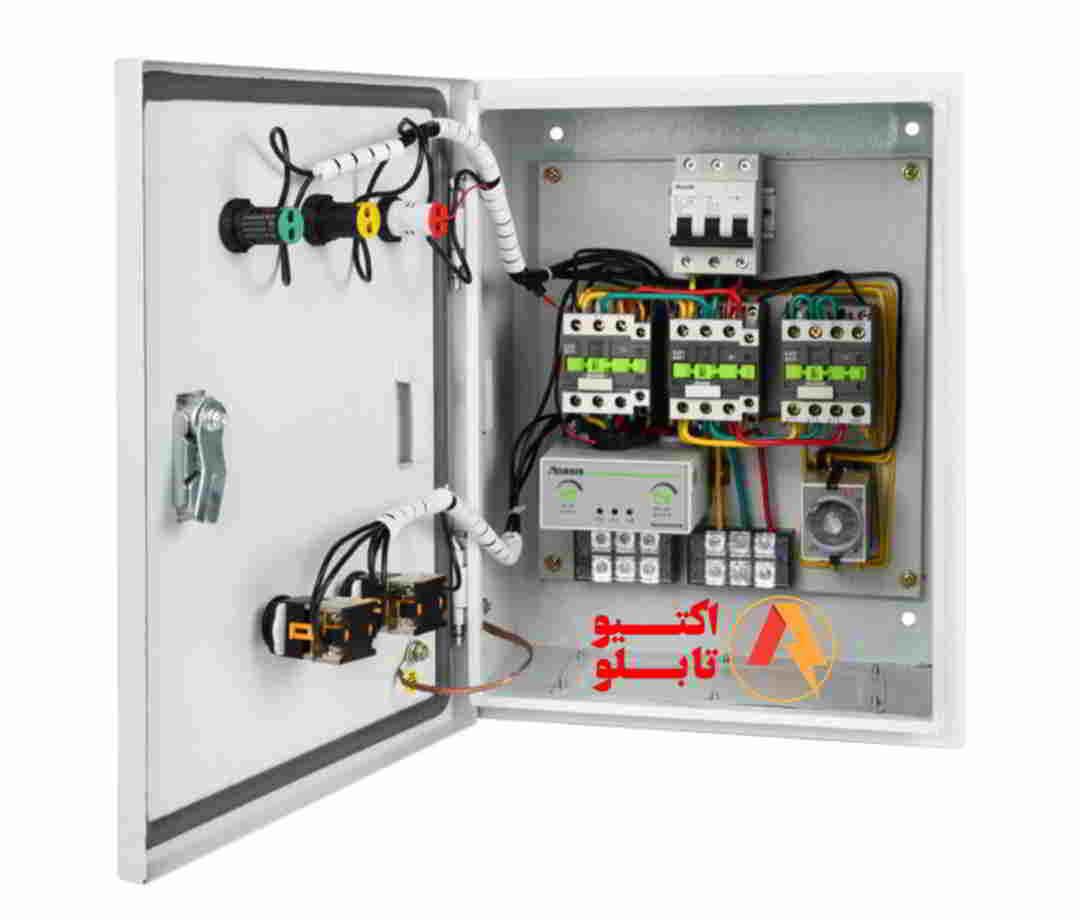

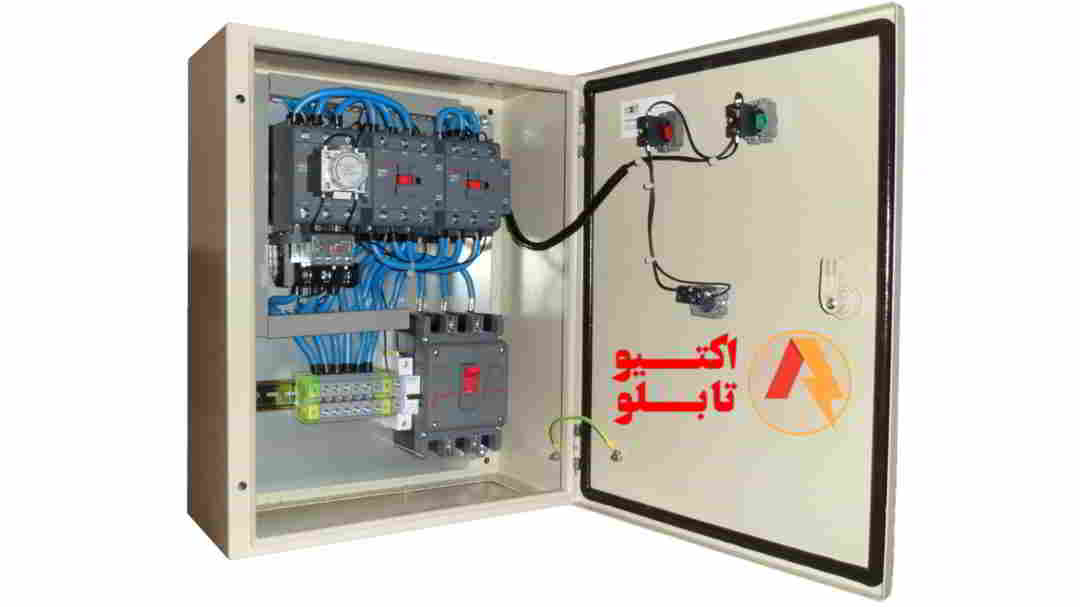

باکس تابلو ستاره-مثلث یک نوع تابلو برق صنعتی است که برای راه‌اندازی موتورهای الکتریکی سه‌فاز با توان بالا استفاده می‌شود. این تابلو برق به منظور کاهش جریان راه‌اندازی موتور و جلوگیری از آسیب به موتور یا تجهیزات برقی در زمان استارت طراحی شده است. در موتورهای سه‌فاز، جریان راه‌اندازی ممکن است تا 6 برابر جریان نامی موتور باشد که می‌تواند به شبکه برق و تجهیزات آسیب برساند. برای حل این مشکل، از روش ستاره-مثلث استفاده می‌شود.

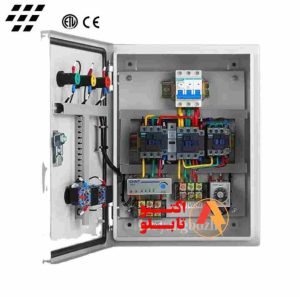

قیمت تابلو برق ستاره مثلث

قیمت تابلو برق ستاره مثلث به عوامل مختلفی بستگی دارد و نمیتوان قیمت دقیقی را بدون اطلاعات بیشتر ارائه داد.

عوامل موثر بر قیمت تابلو برق ستاره مثلث:

توان موتور: هرچه توان موتور بیشتر باشد، قطعات تابلو برق نیز باید قویتر باشند و در نتیجه قیمت بالاتر میرود.
نوع و برند قطعات: استفاده از قطعات با کیفیت و برندهای معتبر، قیمت را افزایش میدهد.

جنس بدنه: تابلو برق ها میتوانند از جنس های مختلفی مانند فلزی یا پلاستیکی ساخته شوند که جنس بدنه بر قیمت تاثیرگذار است.
ابعاد تابلو برق: ابعاد تابلو برق با توجه به تعداد و اندازه قطعات داخلی آن تعیین میشود و بر قیمت آن تاثیر میگذارد.

امکانات اضافی: هرگونه ویزگی اضافی مانند سیستم های کنترلی خاص یا تجهیزات حفاظتی اذافی، سیستم خنک کننده، سیستم اعلام حریق، PLC و … میتوانند به تابلو برق اضافه شوند که قیمت را افزایش میدهند.
هزینه نصب و راه اندازی:هزینه نصب و راه اندازی تابلو برق نیز به قیمت نهایی آن اضافه میشود.
نوسانات بازار:قیمت مواد اولیه و قطعات الکترونیکی تحت تاثیر نوسانات بازار قرار دارد و میتواند بر قیمت تابلو برق تاثیر بگذارد.

برای اطلاع از قیمت دقیق تابلو برق ستاره مثلث، بهتر است با مجموعه اکتیو تابلو تماس بگیرید و مشخصات فنی مورد نیاز خود را به مجموعه اکتیو تابلو اعلام کنید.

با ارائه اطلاعاتی مانند توان موتور، نوع و برند قطعات مورد نظر، ابعاد تابلو برق و امکانات اضافی، میتوانید قیمت دقیق تری را دریافت کنید.

همچنین میتوانید ازطریق لینک زیر قیمت حدودی تابلو برق ستاره مثلث خود را با کیلو وات مورد نظر مشاهده کنید.

قیمت تابلو برق ستاره مثلث 30 کیلووات

قیمت تابلو برق ستاره مثلث 20 کیلووات

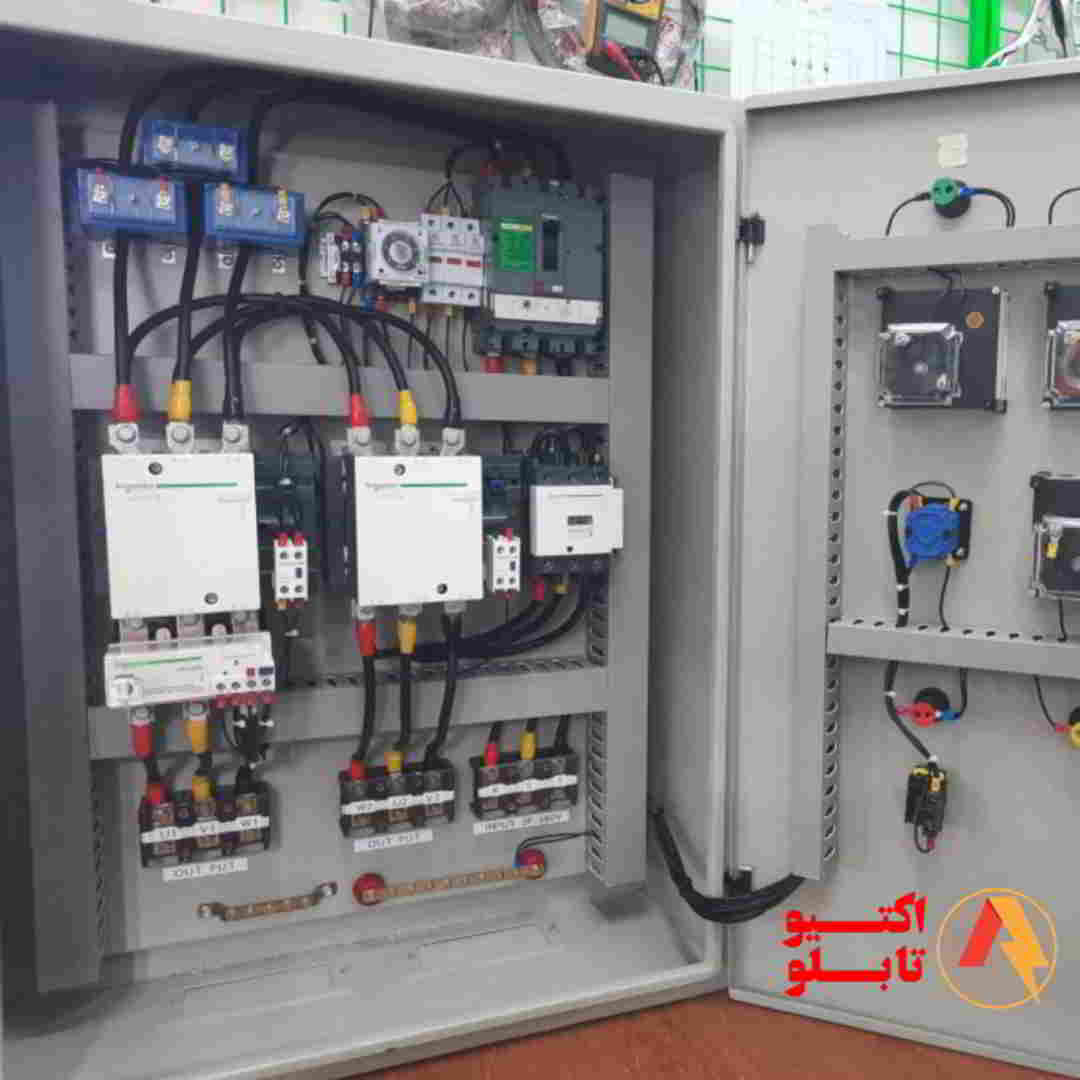

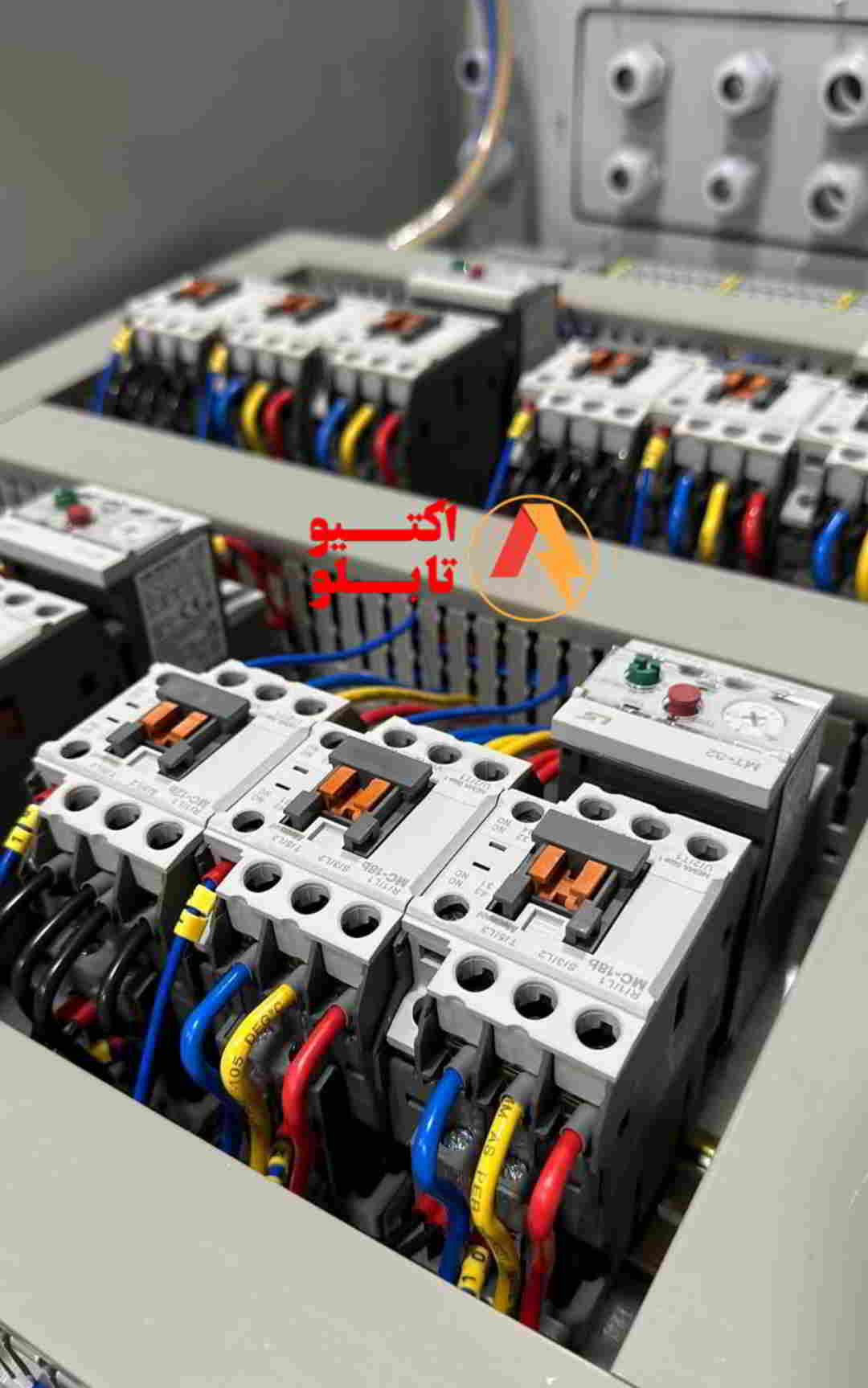

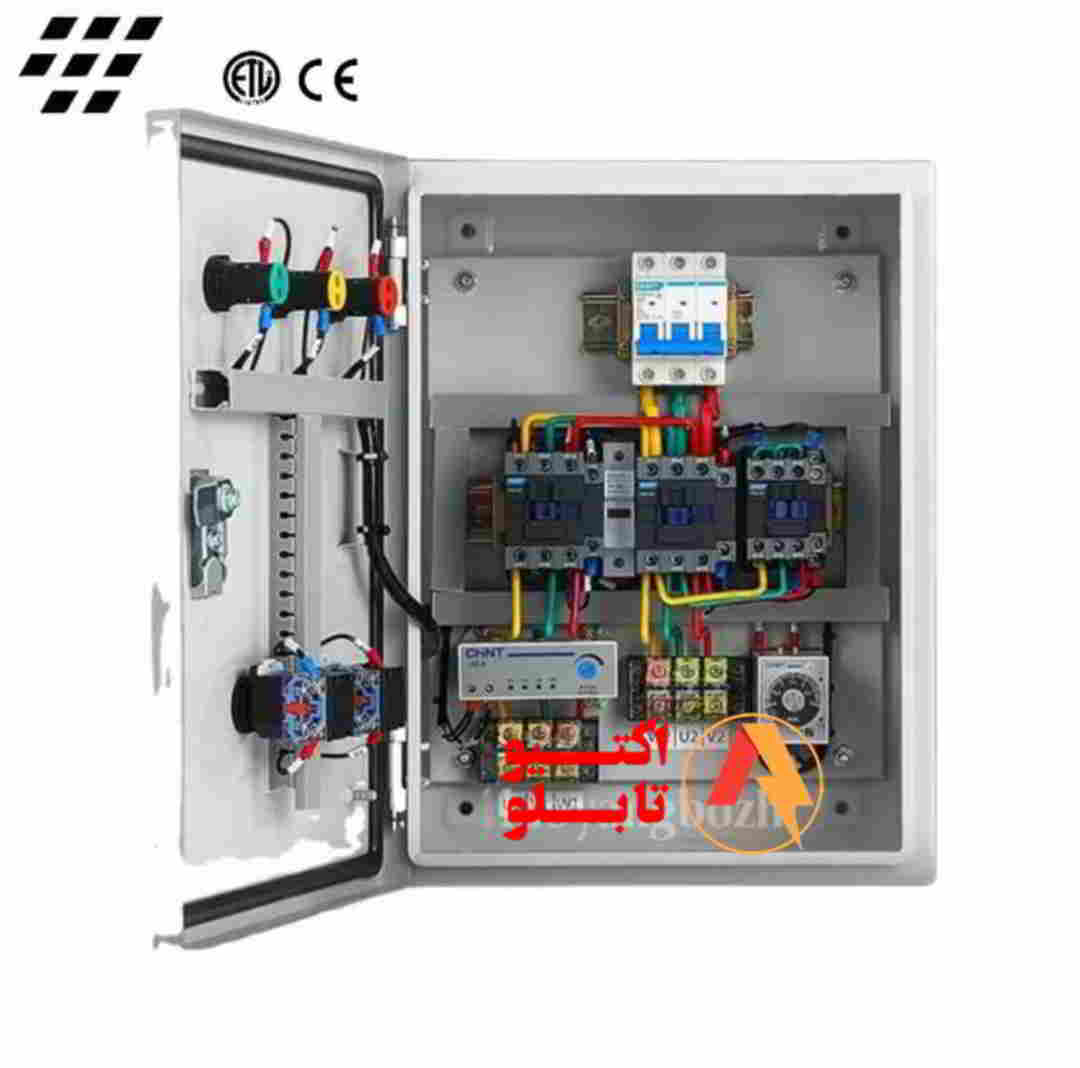

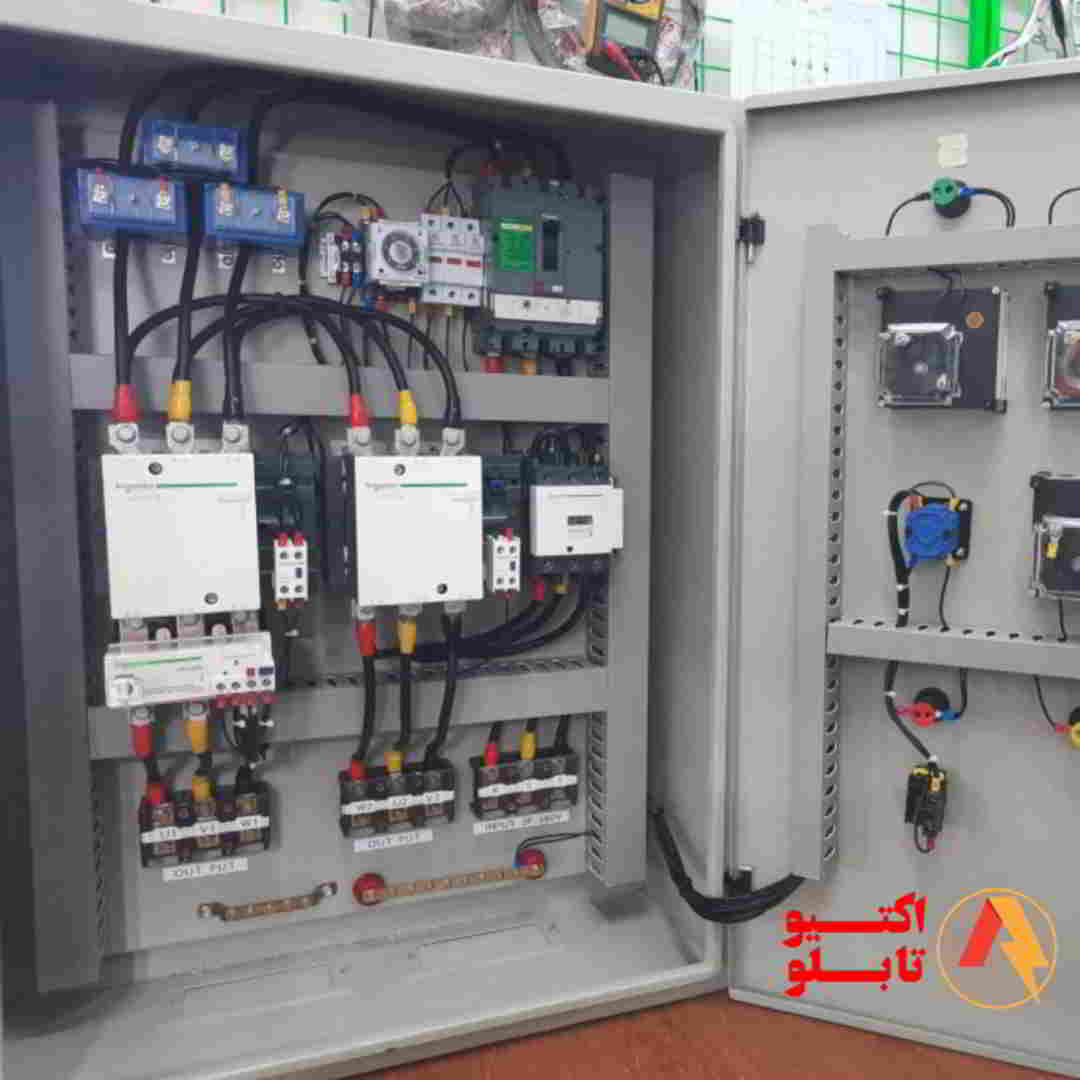

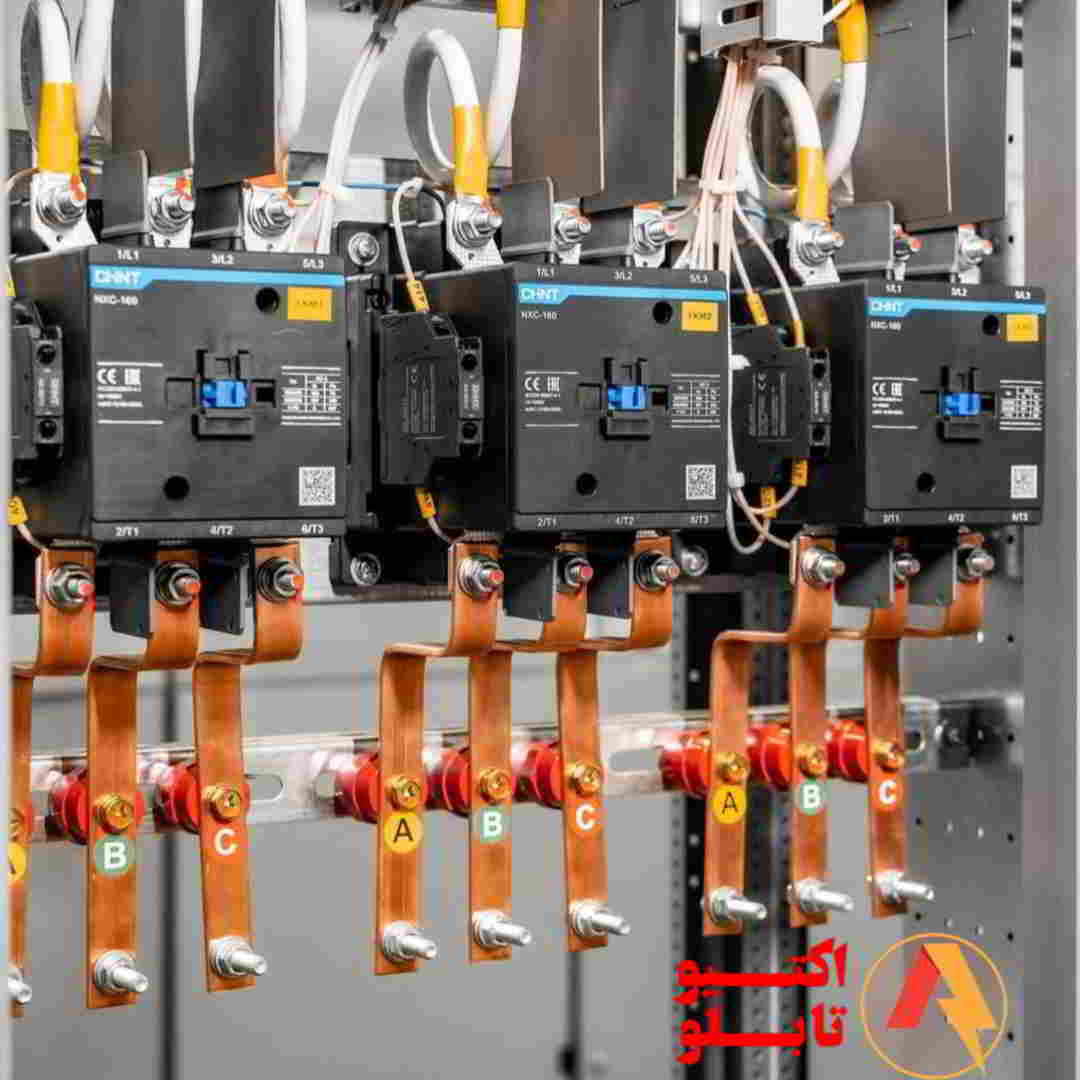

قطعات و اجزای تابلو برق ستاره مثلث

تابلو برق ستاره مثلث برای راه‌اندازی موتورهای سه‌فاز با کاهش جریان راه‌اندازی طراحی می‌شود. این تابلوها شامل قطعات و اجزای مختلفی هستند که در ادامه به مهم‌ترین آن‌ها اشاره می‌کنم:

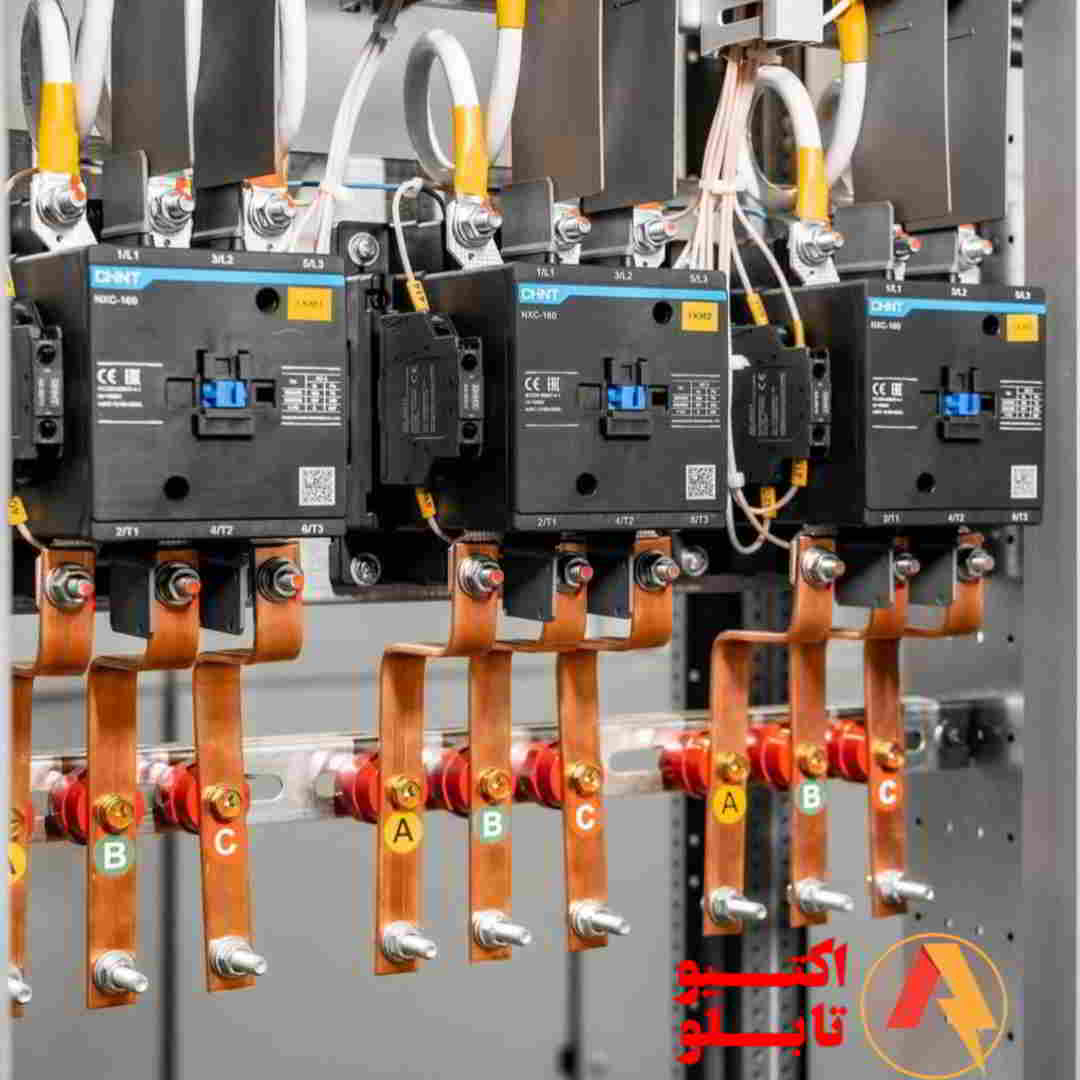

1.کنتاکتور اصلی (Main Contactor): این کنتاکتور برای اتصال و قطع کل مدار استفاده می‌شود.

2.کنتاکتور ستاره (Star Contactor): برای اتصال سیم‌پیچ‌های موتور به صورت ستاره در زمان راه‌اندازی به کار می‌رود.

3.کنتاکتور مثلث (Delta Contactor): پس از مرحله راه‌اندازی، سیم‌پیچ‌های موتور را به صورت مثلث متصل می‌کند.

4.تایمر (Timer): برای تعیین زمان تغییر حالت از ستاره به مثلث استفاده می‌شود. این تایمر مشخص می‌کند که چه مدت موتور در حالت ستاره باقی بماند.

5.بی‌متال (Overload Relay): به منظور حفاظت از موتور در برابر جریان‌های بیش از حد مورد استفاده قرار می‌گیرد و در صورت بروز اضافه‌بار، مدار را قطع می‌کند.

6.فیوزها یا کلیدهای مینیاتوری (Fuses or Miniature Circuit Breakers – MCBs): برای حفاظت از تجهیزات در برابر جریان‌های اضافی و اتصال کوتاه به کار می‌روند.

7.کلید اصلی (Main Switch): برای قطع و وصل کلی مدار و ایمنی در زمان تعمیر و نگهداری استفاده می‌شود.

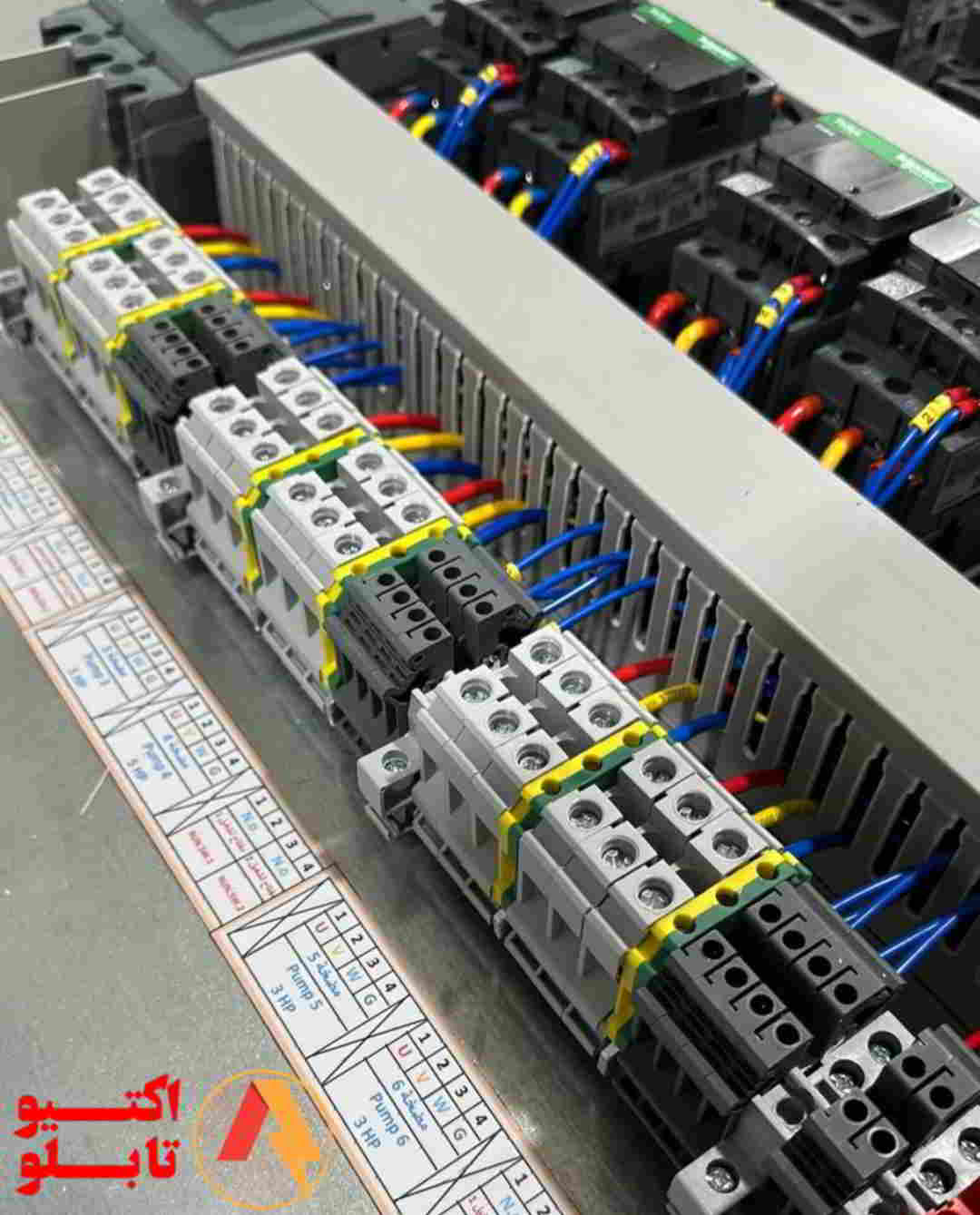

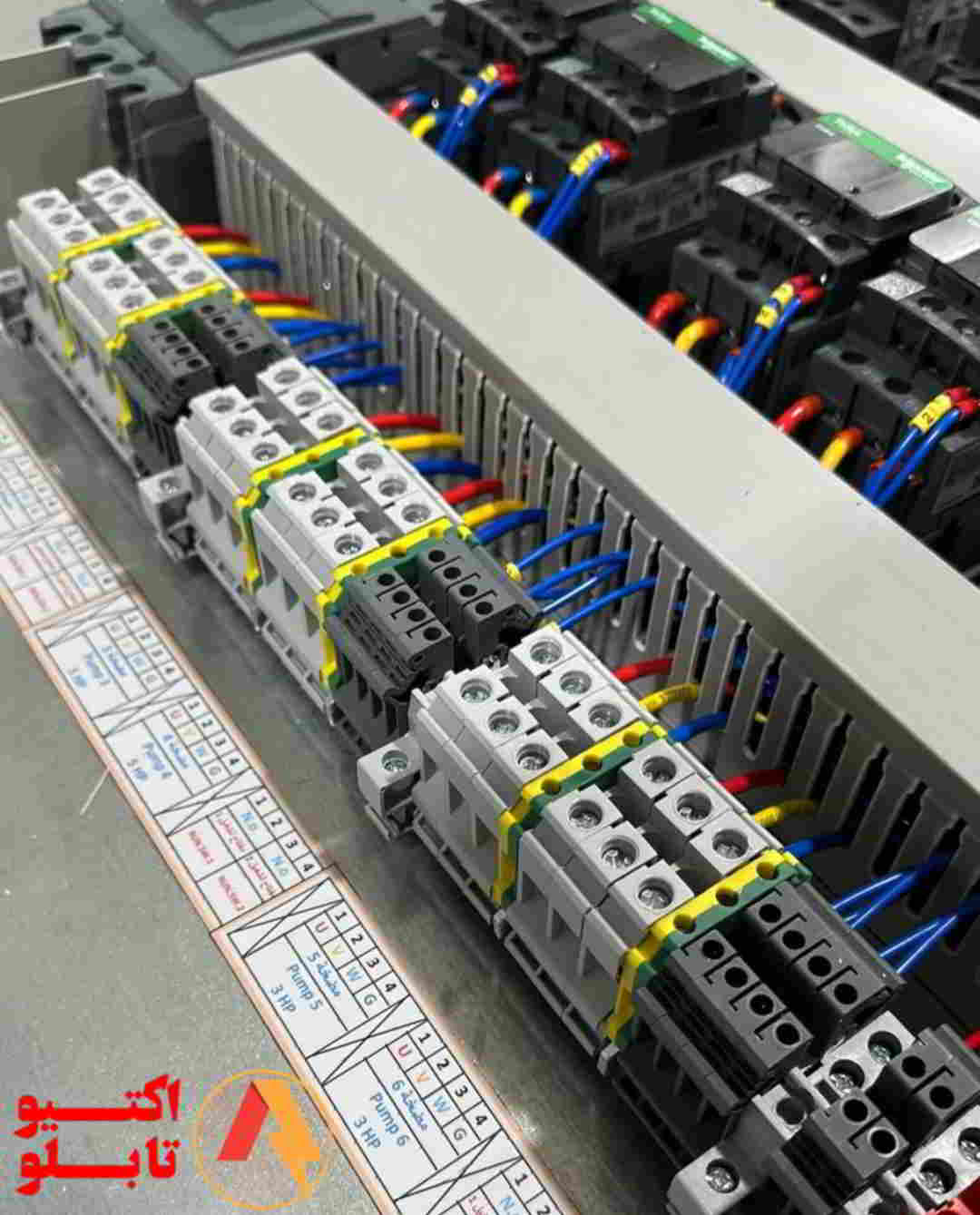

8.ترمینال‌ها (Terminals): برای اتصال سیم‌های ورودی و خروجی به کار می‌روند.

9.چراغ‌های سیگنال (Indicator Lights): برای نمایش وضعیت تابلو (مانند روشن، خاموش، حالت ستاره یا مثلث) استفاده می‌شوند.

10.بدنه و محفظه تابلو: که تجهیزات را در بر می‌گیرد و از آن‌ها در برابر عوامل محیطی محافظت می‌کند.

این اجزا با هم کار می‌کنند تا موتور به طور ایمن و کارآمد راه‌اندازی شود و پس از رسیدن به سرعت مطلوب، به حالت مثلث تغییر وضعیت دهد.

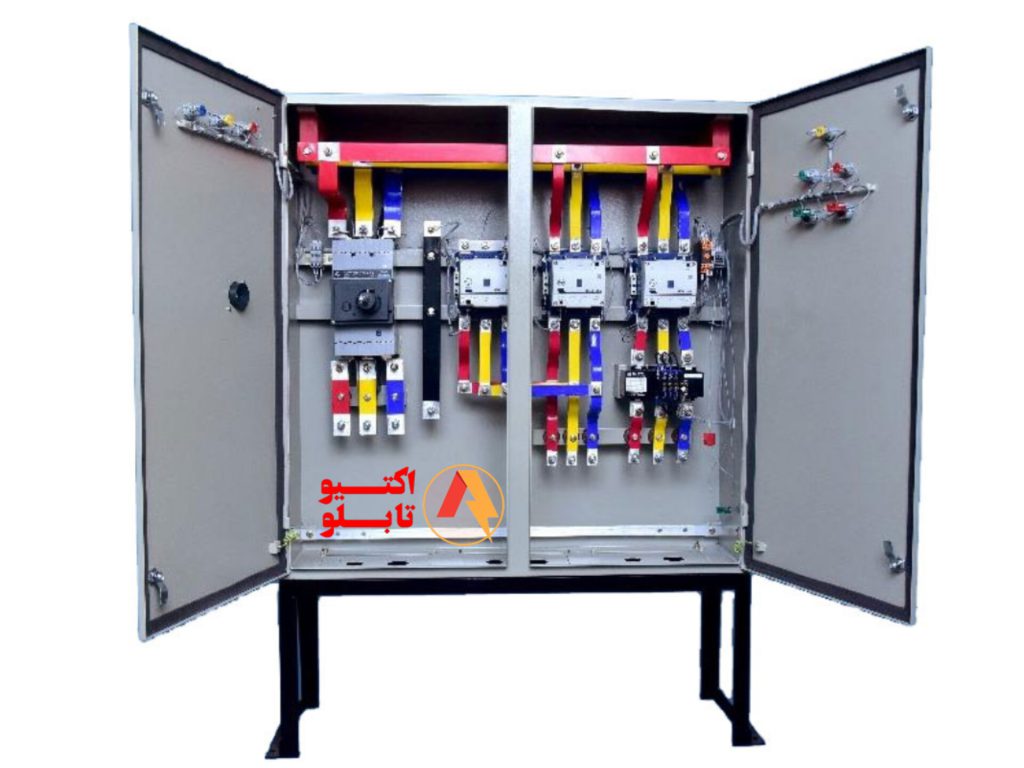

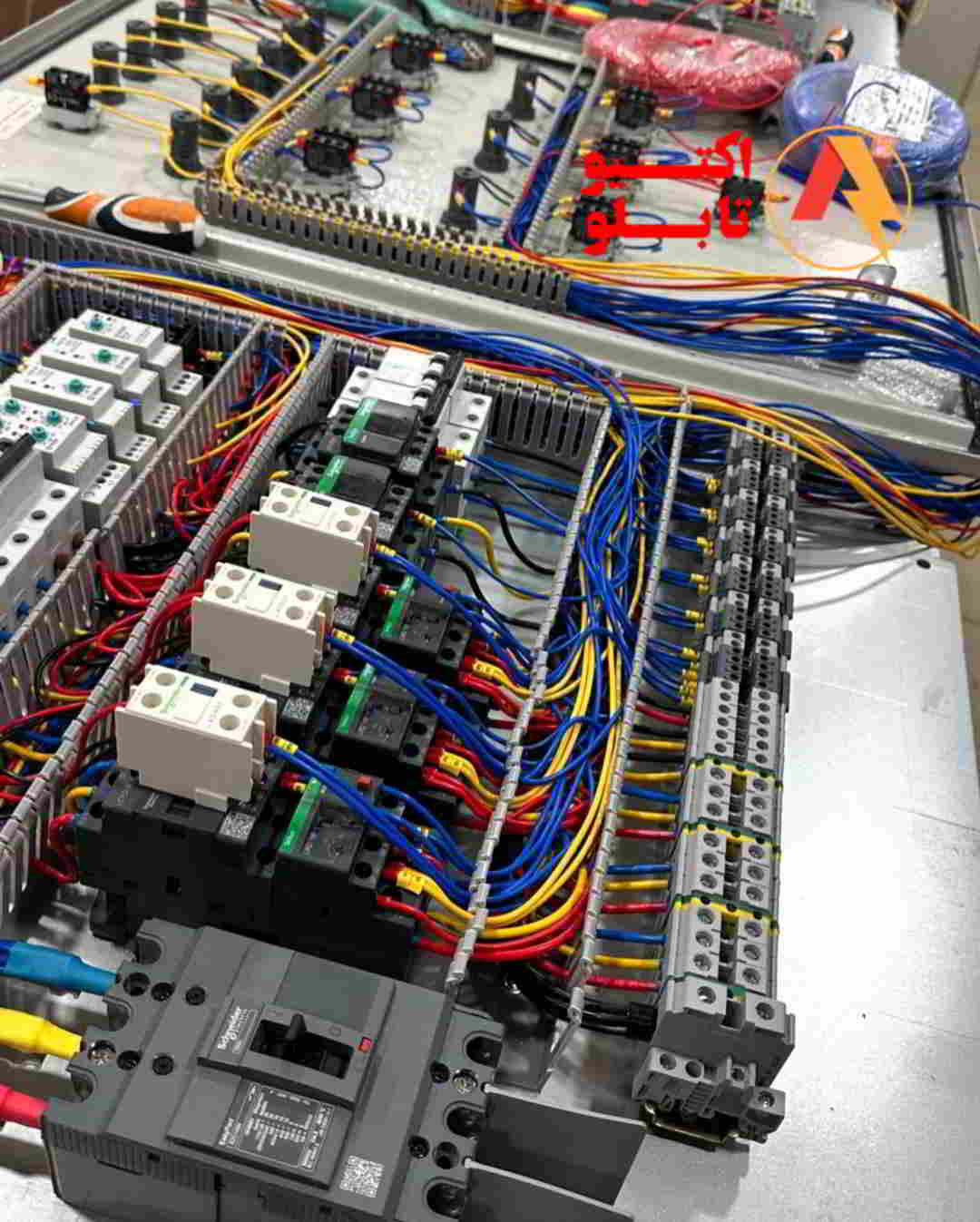

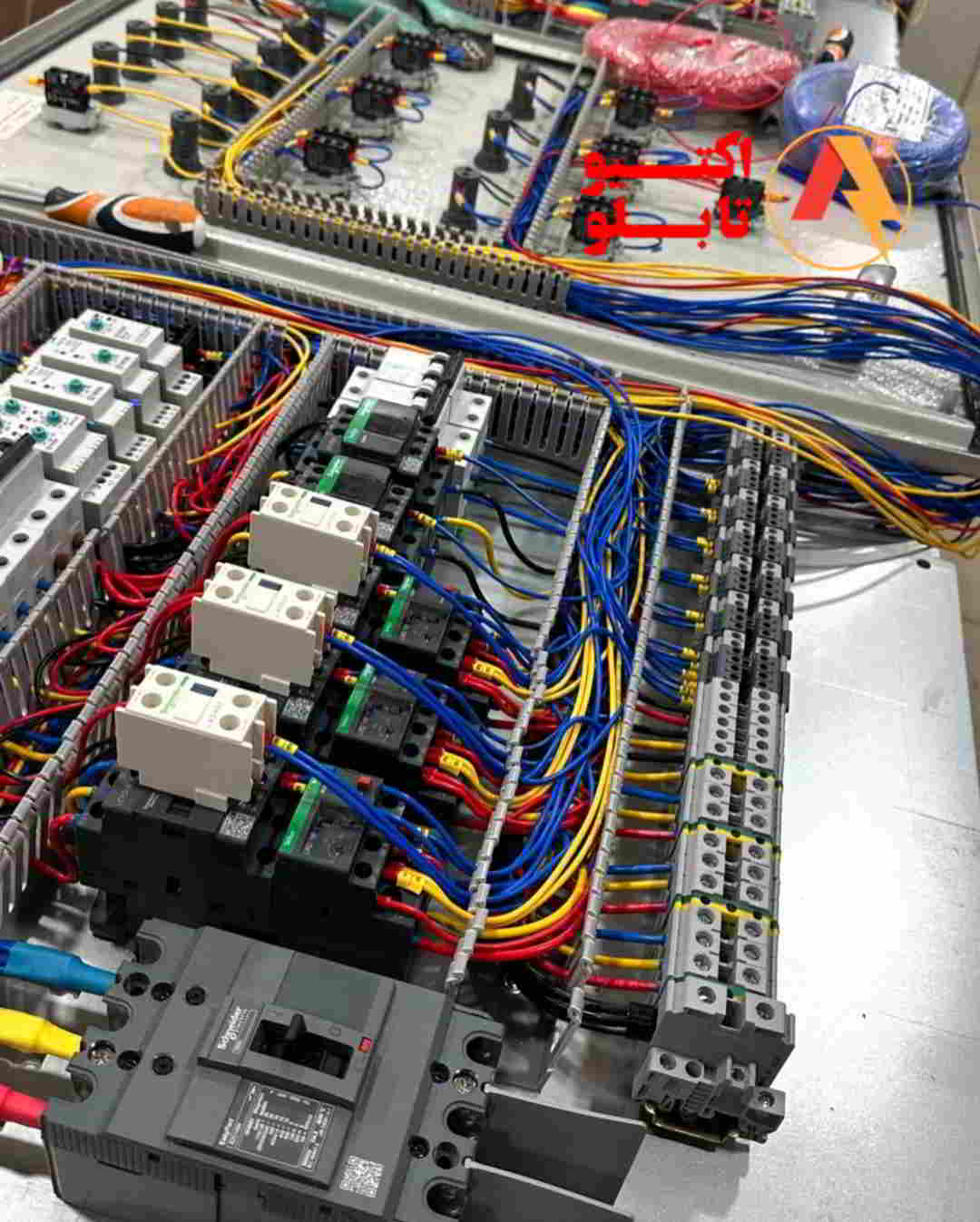

طریقه مونتاژ، نصب تابلو برق ستاره مثلث و سر بندی موتور

نصب تابلو برق ستاره مثلث و سر‌بندی موتور به روش زیر انجام می‌شود. این فرآیند شامل مراحل مختلفی است که در ادامه به تشریح آن‌ها می‌پردازم:

مراحل نصب تابلو ستاره مثلث

1. تجهیزات مورد نیاز را آماده کنید:
– کنتاکتور اصلی، کنتاکتور ستاره و کنتاکتور مثلث
– بی‌متال
– تایمر
– فیوزها یا کلیدهای مینیاتوری
– ترمینال‌ها و سیم‌های مورد نیاز

2. نصب تابلو:
– تابلو را در محل مناسب و قابل دسترس نصب کنید. اطمینان حاصل کنید که تابلو به خوبی تهویه می‌شود و از رطوبت و گرد و غبار محافظت می‌شود.

3. نصب تجهیزات داخل تابلو:
– کنتاکتورها و بی‌متال را در محل‌های مشخص شده داخل تابلو نصب کنید.
– تایمر را در جای مناسب خود قرار دهید.

4. سر‌بندی سیم‌ها:
– سیم‌های فاز ورودی را به ورودی کنتاکتور اصلی متصل کنید.
– خروجی کنتاکتور اصلی را به ورودی کنتاکتورهای ستاره و مثلث متصل کنید.
–  کنتاکتور ستاره را به شکل موازی به شینه مشترک سیم‌پیچ‌های موتور متصل کنید.
–  کنتاکتور مثلث را به سه سر دیگر سیم‌پیچ‌های موتور متصل کنید.

5. نصب بی‌متال:
– بی‌متال را بین خروجی کنتاکتور اصلی و ورودی موتور نصب کنید تا از موتور در برابر اضافه‌بار محافظت کند.

6. نصب تایمر:
– تایمر را به گونه‌ای نصب کنید که زمان تغییر وضعیت از ستاره به مثلث را کنترل کند. سیم‌های کنترلی مربوط به تایمر را به بوبین کنتاکتورهای ستاره و مثلث متصل کنید تا در زمان مقرر این تغییر حالت انجام شود.

7. اتصال فیوزها یا کلیدهای مینیاتوری:
– برای حفاظت از مدار، فیوزها یا کلیدهای مینیاتوری را در ورودی تابلو نصب کنید.

8. تست و راه‌اندازی:
– پس از اطمینان از صحت اتصالات، تابلو را به برق وصل کنید و عملکرد آن را تست کنید. مطمئن شوید که موتور به درستی در حالت ستاره راه‌اندازی می‌شود و پس از زمان تعیین شده به حالت مثلث تغییر می‌کند.

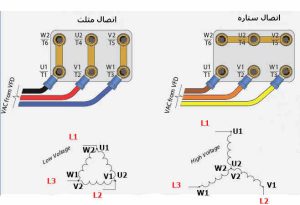

 طریقه سربندی موتور:

1. تشخیص سربندی‌ها:
– موتورهای سه‌فاز معمولاً دارای شش سر‌بندی U1، V1، W1 و U2، V2، W2 هستند. سرهای U1، V1، W1 معمولاً به برق ورودی متصل می‌شوند.

2. اتصال به صورت ستاره (Star Connection):
– سرهای U2، V2، W2 را به هم متصل کنید (شینه مشترک).
– سرهای U1، V1، W1 به کنتاکتور ستاره متصل می‌شوند.

3. اتصال به صورت مثلث (Delta Connection):
– U1 به W2، V1 به U2، و W1 به V2 متصل می‌شوند.
– این اتصالات به کنتاکتور مثلث متصل می‌شوند.

نکات ایمنی:

– حتماً قبل از شروع کار، برق را قطع کنید.
– از تجهیزات و ابزارهای ایمنی مناسب استفاده کنید.
– اگر تجربه کافی در زمینه برق ندارید، از یک متخصص کمک بگیرید.

با رعایت این مراحل و نکات، می‌توانید تابلو برق ستاره مثلث را به درستی نصب و راه‌اندازی کنید.

محاسبه جریان موتور در حالت ستاره مثلث

برای محاسبه جریان موتور در حالت‌های ستاره و مثلث، ابتدا باید تفاوت ولتاژ اعمالی به سیم‌پیچ‌های موتور در هر یک از این حالت‌ها را درک کنیم.

پارامترهای اصلی

– ولتاژ خط (V_L):ولتاژی که به پایانه‌های موتور اعمال می‌شود.
– ولتاژ فاز (V_P):ولتاژی که به هر سیم‌پیچ موتور اعمال می‌شود.

در یک سیستم سه‌فاز:
– رابطه بین ولتاژ خط و ولتاژ فاز به صورت زیر است:
\[
V_P = \frac{V_L}{\sqrt{3}}
\]

جریان در حالت‌های مختلف

حالت مثلث (Delta)

در حالت مثلث، ولتاژ خط به هر سیم‌پیچ اعمال می‌شود. بنابراین:

– جریان خط (I_L) در حالت مثلث:
[I_L = \sqrt{3} \times I_P] که در آن \( I_P \) جریان فاز است، که در حالت مثلث برابر با جریان خط است.

حالت ستاره (Star)

در حالت ستاره، ولتاژ فاز به هر سیم‌پیچ اعمال می‌شود. بنابراین:

– جریان خط (I_L) در حالت ستاره:
[I_L = I_P] اما جریان فاز در حالت ستاره کمتر از حالت مثلث است.

محاسبه جریان‌ها

فرض کنید موتور دارای توان نامی \( P \) و ولتاژ خط \( V_L \) است و ضریب توان (PF) و راندمان (\(\eta\)) نیز داده شده باشد. برای محاسبه جریان نامی موتور:

1. محاسبه جریان در حالت مثلث:
\[
I_{\text{Delta}} = \frac{P}{\sqrt{3} \times V_L \times \text{PF} \times \eta}
\]

2. محاسبه جریان در حالت ستاره:
– در حالت ستاره، جریان خط یک‌سوم جریان خط در حالت مثلث است:
\[
I_{\text{Star}} = \frac{I_{\text{Delta}}}{\sqrt{3}}
\]

نتیجه‌گیری

– جریان در حالت مثلث بیشتر است زیرا ولتاژ خط به طور مستقیم به هر سیم‌پیچ اعمال می‌شود.
– جریان در حالت ستاره کمتر است چون ولتاژ فاز که کمتر از ولتاژ خط است به هر سیم‌پیچ اعمال می‌شود.

این محاسبات به شما کمک می‌کند تا درک بهتری از نحوه عملکرد موتور در دو حالت ستاره و مثلث داشته باشید و بتوانید جریان‌های مختلف را در این دو حالت محاسبه کنید.

تفاوت دور موتور در حالت ستاره مثلث:

در راه اندازی ستاره-مثلث، دور موتور در حالت ستاره و مثلث متفاوت است. این تفاوت به دلیل تغییر ولتاژ اعمال شده به سیم پیچ های موتور در هر حالت است.

حالت ستاره:

در حالت ستاره، هر سیم پیچ موتور به ولتاژ فاز متصل می شود که 58 درصد ولتاژ خط است.
به دلیل ولتاژ کمتر، جریان عبوری از سیم پیچ ها و گشتاور تولید شده توسط موتور نیز کمتر است.
در نتیجه، دور موتور در حالت ستاره کمتر از دور نامی موتور است (معمولاً حدود 58 درصد دور نامی).

 حالت مثلث:

در حالت مثلث، هر سیم پیچ موتور به ولتاژ خط متصل می شود.
به دلیل ولتاژ بیشتر، جریان عبوری از سیم پیچ ها و گشتاور تولید شده توسط موتور نیز بیشتر است.
در نتیجه، دور موتور در حالت مثلث برابر با دور نامی موتور است.

به طور خلاصه:

• دور موتور در حالت ستاره: حدود 58 درصد دور نامی
• دور موتور در حالت مثلث:برابر دور نامی

مثال:

اگر یک موتور سه فاز با دور نامی 1440 دور در دقیقه داشته باشیم، در حالت ستاره با دور حدود 835 دور در دقیقه (1440 * 0.58) و در حالت مثلث با دور 1440 دور در دقیقه کار خواهد کرد.

**دلایل استفاده از راه اندازی ستاره-مثلث:**

* کاهش جریان راه اندازی موتور: در حالت ستاره، جریان راه اندازی به حدود 33 درصد جریان راه اندازی مستقیم کاهش می یابد. این امر از آسیب به شبکه برق و موتور جلوگیری می کند.
* کاهش گشتاور راه اندازی: در حالت ستاره، گشتاور راه اندازی به حدود 33 درصد گشتاور راه اندازی مستقیم کاهش می یابد. این امر برای راه اندازی بارهای سبک مناسب است.

نقشه تابلو برق ستاره مثلث

برای راه‌اندازی یک مدار ستاره مثلث، باید به دقت نقشه سیم‌کشی و نحوه اتصال اجزا را بدانید. نقشه شامل مدار قدرت و مدار فرمان است. در ادامه، توضیحاتی در مورد هر دو مدار ارائه می‌شود.

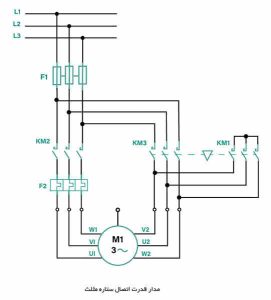

مدار قدرت راه اندازی موتور سه فاز ستاره مثلث



مدار قدرت مسئول تامین برق مورد نیاز برای موتور است. در این مدار، از سه کنتاکتور اصلی، ستاره و مثلث استفاده می‌شود.

1.کنتاکتور اصلی (K2):
– وظیفه: اتصال برق اصلی به موتور.
– ورودی برق سه‌فاز به کنتاکتور اصلی متصل می‌شود.

2.کنتاکتور ستاره (K1):
– وظیفه: اتصال سیم‌پیچ‌های موتور به صورت ستاره برای کاهش جریان راه‌اندازی.
– خروجی‌های این کنتاکتور به سرهای U2، V2، W2 موتور متصل می‌شوند که به یکدیگر شنت شده‌اند.

3. کنتاکتور مثلث (K3):
– وظیفه: اتصال سیم‌پیچ‌های موتور به صورت مثلث پس از راه‌اندازی.
– سرهای U1، V1، W1 موتور به صورت مثلث به این کنتاکتور متصل می‌شوند:
– U1 به W2
– V1 به U2
– W1 به V2

4.بی‌متال (Overload Relay):
– برای حفاظت از موتور در برابر اضافه‌بار، در مسیر خروجی کنتاکتور اصلی نصب می‌شود.

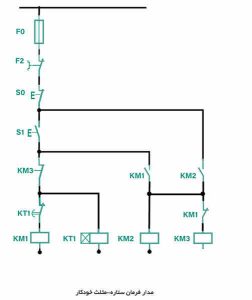

مدار فرمان راه اندازی موتور سه فاز ستاره مثلث

مدار فرمان وظیفه کنترل و تغییر وضعیت کنتاکتورها را بر عهده دارد. این مدار شامل اجزای زیر است:

1.کلید استارت (Start Button):
– با فشردن این کلید، کنتاکتور اصلی و کنتاکتور ستاره فعال می‌شوند.

2.کلید توقف (Stop Button):
– با فشردن این کلید، مدار قطع شده و کنتاکتورها آزاد می‌شوند.

3.تایمر (Timer):
– وظیفه: تعیین زمان تغییر وضعیت از حالت ستاره به مثلث.
– پس از گذشت زمان تنظیم شده، تایمر کنتاکتور ستاره را قطع و کنتاکتور مثلث را فعال می‌کند.

4.کنتاکتورهای کمکی (Auxiliary Contacts):
– برای نگه‌داشتن وضعیت کنتاکتورهای اصلی بعد از رها کردن دکمه استارت.

 نقشه سیم‌کشی

1.اتصال کلید استارت و توقف:
– کلید استارت به کنتاکتور کمکی K1 (بخش فرمان) متصل می‌شود.
– کلید توقف به صورت سری در مدار فرمان قرار می‌گیرد.

2. اتصال تایمر:
– تایمر به صورت موازی با کنتاکتور اصلی در مدار فرمان قرار می‌گیرد.
– کنتاکتور کمکی تایمر به کنتاکتور مثلث (K3) متصل می‌شود.

3. سیم‌کشی کنتاکتورها:
– در حالت اولیه، K1 و K2 فعال می‌شوند.
– پس از زمان تعیین شده، K2 قطع و K3 فعال می‌شود.

نکات مهم

– حتماً از تجهیزات حفاظتی مانند فیوزها و بی‌متال برای حفاظت از مدار و موتور استفاده کنید.
– مدار فرمان باید به گونه‌ای طراحی شود که به صورت خودکار از حالت ستاره به مثلث تغییر کند.
– اگر تجربه کافی در زمینه برق ندارید، حتماً با یک متخصص مشورت کنید.

این توضیحات یک نمای کلی از نحوه طراحی و سیم‌کشی تابلو برق ستاره مثلث ارائه می‌دهند. برای پیاده‌سازی دقیق، استفاده از نقشه‌های دقیق و استانداردهای مربوطه ضروری است.

معایب و مزایای تابلو ستاره مثلث

مدار ستاره مثلث نیز مانند هر روش راه اندازی موتور دیگری دارای یک سری معایب و مزایا می باشد که مهمترین آنها در جدول زیر شرح داده شده است.

معایب:

1_راه اندازی پیچیده تر نسبت به تک ضرب

2_گشتاور راه اندازی کم

3_هزینه متوسط (بیشتر از dol)

مزایا:

1_مناسب برای موتور ها با توان بین 3 تا 10 کیلووات

2_استهلاک کمتر

3_جریان راه اندازی کم

سوالات متداول تابلو ستاره مثلث

1. تابلو برق ستاره مثلث چیست و چه کاربردی دارد؟

   • پاسخ: تابلو برق ستاره مثلث نوعی راه انداز موتور الکتریکی سه فاز القایی (آسنکرون) است که برای کاهش جریان راه اندازی و گشتاور اولیه موتور استفاده می‌شود. این روش در موتورهایی که توان بالاتری دارند (معمولاً بالای 5.5 کیلووات) کاربرد دارد تا از آسیب به موتور و شبکه برق جلوگیری شود.

2. چرا از روش ستاره مثلث استفاده می‌کنیم؟

   • پاسخ:
     • کاهش جریان راه اندازی: جریان راه اندازی موتورهای القایی می‌تواند 5 تا 8 برابر جریان نامی باشد. اتصال ستاره، ولتاژ و در نتیجه جریان راه اندازی را کاهش می‌دهد (تقریباً به یک سوم).
     • کاهش گشتاور راه اندازی: گشتاور راه اندازی نیز در حالت ستاره کاهش می‌یابد (تقریباً به یک سوم). این امر در مواردی که بار سنگینی در ابتدای کار وجود ندارد، مفید است.
     • جلوگیری از افت ولتاژ شدید: کاهش جریان راه اندازی از افت ولتاژ شدید در شبکه برق جلوگیری می‌کند، که می‌تواند بر عملکرد سایر تجهیزات تأثیر بگذارد.
     • محافظت از موتور: جریان بالای راه اندازی می‌تواند به سیم‌پیچ‌های موتور آسیب برساند. روش ستاره مثلث به نوعی محافظت از موتور نیز محسوب می‌شود.

3. تفاوت اتصال ستاره و مثلث چیست؟

   • پاسخ:
     • اتصال ستاره (Y): در این اتصال، یک سر هر یک از سه سیم‌پیچ موتور به یک نقطه مشترک (نقطه خنثی یا نول) متصل می‌شوند. ولتاژ هر فاز (ولتاژ خط به نول) برابر است با ولتاژ خط تقسیم بر رادیکال 3 (√3 ≈ 1.73).
     • اتصال مثلث (Δ): در این اتصال، انتهای هر سیم‌پیچ به ابتدای سیم‌پیچ بعدی متصل می‌شود و یک حلقه بسته تشکیل می‌دهند. ولتاژ هر فاز (ولتاژ خط به خط) برابر با ولتاژ خط است.

سوال مربوط به اجزا و عملکرد:

4. اجزای اصلی تابلو برق ستاره مثلث کدامند؟

   • پاسخ:
     • کنتاکتورها: سه کنتاکتور اصلی (برای اتصال ستاره، مثلث و خط)
     • تایمر: برای تنظیم زمان تغییر حالت از ستاره به مثلث
     • بی‌متال (رله حرارتی): برای حفاظت در برابر اضافه بار
     • فیوزها: برای حفاظت در برابر اتصال کوتاه
     • شستی‌های استارت و استاپ: برای راه‌اندازی و توقف موتور
     • چراغ‌های سیگنال: برای نشان دادن وضعیت تابلو (روشن، خاموش، خطا)
     • رله کنترل فاز (اختیاری): برای حفاظت در برابر عدم تعادل فازها، قطع فاز و جابجایی فاز

5. تابلو برق ستاره مثلث چگونه کار می‌کند؟

   • پاسخ:
     1. راه اندازی (ستاره): با فشردن شستی استارت، کنتاکتور ستاره و کنتاکتور خط وصل می‌شوند. موتور در حالت ستاره شروع به کار می‌کند (با ولتاژ و جریان کاهش یافته).
     2. تغییر به مثلث: پس از گذشت زمان تنظیم شده توسط تایمر (معمولاً زمانی که موتور به حدود 80% سرعت نامی خود رسید)، کنتاکتور ستاره قطع و کنتاکتور مثلث وصل می‌شود. موتور اکنون در حالت مثلث و با ولتاژ و جریان نامی کار می‌کند.
     3. توقف: با فشردن شستی استاپ، تمام کنتاکتورها قطع می‌شوند و موتور متوقف می‌شود.

6. زمان تنظیم تایمر در تابلو ستاره مثلث چگونه تعیین می‌شود؟

   • پاسخ: زمان تایمر باید به گونه‌ای تنظیم شود که موتور فرصت کافی برای رسیدن به حدود 80% سرعت نامی خود در حالت ستاره را داشته باشد. این زمان بستگی به مشخصات موتور، بار متصل به آن و … دارد. معمولاً این زمان با آزمون و خطا و مشاهده رفتار موتور در هنگام راه اندازی تعیین می‌شود. زمان‌بندی نادرست می‌تواند باعث آسیب به موتور یا عملکرد نامناسب آن شود.
   • زمان کم: اگر زمان خیلی کوتاه باشد، موتور به سرعت کافی نمی‌رسد و با تغییر به حالت مثلث، جریان زیادی کشیده می‌شود.
   • زمان زیاد: اگر زمان خیلی طولانی باشد، موتور در حالت ستاره بیش از حد کار می‌کند، که می‌تواند باعث گرم شدن بیش از حد آن شود.

7. نقش بی‌متال در تابلو برق ستاره مثلث چیست؟

   • پاسخ: بی‌متال (رله حرارتی) از موتور در برابر اضافه بار محافظت می‌کند. اگر جریان موتور به دلیل بار زیاد، از حد مجاز بیشتر شود، بی‌متال گرم شده و مدار را قطع می‌کند.

سوالات مربوط به عیب یابی:

8. اگر موتور در حالت ستاره راه اندازی نشود، چه مشکلاتی ممکن است وجود داشته باشد؟

   • پاسخ:
     • مشکل در کنتاکتور ستاره یا کنتاکتور خط
     • مشکل در مدار فرمان (شستی استارت، سیم‌کشی، و …)
     • مشکل در تغذیه تابلو برق
     • مشکل در خود موتور (مثلاً قفل شدن روتور)

9. اگر موتور از حالت ستاره به مثلث تغییر حالت ندهد، چه مشکلاتی ممکن است وجود داشته باشد؟

   • پاسخ:
     • مشکل در تایمر
     • مشکل در کنتاکتور مثلث
     • مشکل در مدار فرمان

10. اگر موتور در حالت مثلث بیش از حد داغ شود، چه مشکلاتی ممکن است وجود داشته باشد؟

    • پاسخ:
      • اضافه بار روی موتور
      • مشکل در تهویه موتور
      • مشکل در بلبرینگ‌های موتور
      • عدم تعادل ولتاژ
      • تنظیم نبودن بی‌متال

11. اگر بی‌متال مدام عمل کند (مدار را قطع کند)، چه مشکلاتی ممکن است وجود داشته باشد؟

    • پاسخ:
      • اضافه بار واقعی روی موتور
      • تنظیم نادرست بی‌متال (تنظیم روی جریان کمتر از حد لازم)
      • خرابی بی‌متال

سوال مربوط به انتخاب و نصب:

12. چه موتوری به تابلو برق ستاره مثلث نیاز دارد؟

    • موتورهای القایی سه فاز با توان بالاتر (معمولاً بالای 5.5 کیلووات، اما این مقدار می‌تواند بسته به استانداردها و شرایط خاص متفاوت باشد).
    • موتورهایی که پلاک آنها امکان اتصال ستاره-مثلث را داشته باشد (دارای 6 ترمینال خروجی).

13. چگونه تابلو برق ستاره مثلث مناسب را انتخاب کنیم؟

    • پاسخ:
      • توان موتور: تابلو باید متناسب با توان موتور انتخاب شود.
      • ولتاژ شبکه: ولتاژ نامی تابلو باید با ولتاژ شبکه برق مطابقت داشته باشد.
      • نوع بار: نوع بار (سبک، سنگین، متغیر) در انتخاب تابلو موثر است.
      • شرایط محیطی: شرایط محیطی (دما، رطوبت، گرد و غبار) باید در نظر گرفته شود.

14. نکات مهم در نصب تابلو برق ستاره مثلث چیست؟

    • پاسخ:
      • نصب توسط برقکار ماهر و با رعایت استانداردهای ایمنی
      • استفاده از سیم و کابل با سایز مناسب
      • اتصال صحیح سیم‌ها به کنتاکتورها و ترمینال‌ها
      • تنظیم صحیح تایمر و بی‌متال
      • تست عملکرد تابلو قبل از بهره‌برداری

15. آیا می‌توان از درایو (اینورتر) به جای تابلو برق ستاره مثلث استفاده کرد؟

    • پاسخ: بله، درایوها (اینورترهای فرکانس متغیر یا VFD) می‌توانند جایگزین بهتری برای تابلوهای ستاره مثلث باشند. درایوها مزایای بیشتری دارند:
      • راه اندازی نرم‌تر و بدون جریان هجومی
      • کنترل دقیق سرعت و گشتاور
      • صرفه جویی در مصرف انرژی
      • امکانات حفاظتی بیشتر
      • قابلیت اتصال به شبکه‌های صنعتی
      • البته درایوها قیمت بالاتری نسبت به تابلوهای ستاره مثلث دارند.

این مجموعه سوالات متداول، اطلاعات کاملی در مورد تابلوهای برق ستاره مثلث ارائه می‌دهد. اگر سوال دیگری دارید، بپرسید.

خرید تابلو برق ستاره مثلث سه فاز

قطعات و اجزای تابلو برق ستاره مثلث ممکن است با توجه به نیاز و کاربرد آن متفاوت باشد. به عنوان مثال، در برخی از تابلوها از کلید مینیاتوری به جای فیوز استفاده می شود.

همچنین، برای طراحی و ساخت تابلو برق ستاره مثلث حتماً باید از استانداردهای

مربوطه مانند IEC 60439 استفاده شود.

مجموعه اکتیو تابلو با سال ها تجربه و دانش کافی در زمینه مونتاژ  و ساخت انواع تابلو برق های ستاره مثلث ،آماده خدمت رسانی به شما عزیزان در راستای خرید تابلو برق ستاره مثلث میباشد.

همچنین میتوانید نصب تابلو و سربندی الکتروپمپ های خود را به مجموعه ما بسپارید .

برای خرید انواع تابلو برق ستاره مثلث و اطلاع از قیمت دقیق آن با ما در تماس باشید.

09199833121  ناظری

آدرس :تهران -لاله زار جنوبی – پاساژ بزرگ نور – طبقه دوم
