تابلو برق پیانویی: راهنمای جامع خرید، نصب و نگهداری
تابلو برق پیانویی، یکی از رایج‌ترین و کاربردی‌ترین انواع تابلوهای برق در ساختمان‌ها، صنایع و مکان‌های مختلف است. این تابلوها با طراحی زیبا و عملکرد مناسب، کنترل دقیق سیستم الکتریکی را فراهم می‌کنند.
در این مقاله، به طور کامل به موضوع تابلوهای برق پیانویی می‌پردازیم و راهنمای جامعی برای انتخاب، خرید، نصب و نگهداری آنها ارائه می‌دهیم.
برای حل ضریب بدی مصرف برق وارد لینک زیر شوید.
تابلو برق بانک خازنی
تابلو برق پیانویی و اپراتوری: کنترل دقیق و آسان سیستم‌های الکتریکی
مقدمه:
در دنیای صنعتی امروز، کنترل دقیق و کارآمد سیستم‌های الکتریکی از اهمیت ویژه‌ای برخوردار است. تابلو برق‌های پیانویی و اپراتوری، راه‌حلی ایده‌آل برای کنترل متمرکز و مطمئن مصرف‌کننده‌های الکتریکی از راه دور و یا اتاق‌های فرمان هستند. این تابلوها با طراحی ارگونومیک و امکانات پیشرفته، کاربری آسان و امنیت بالایی را برای اپراتورها فراهم می‌کنند. در این مقاله، به بررسی کامل تابلو برق پیانویی، مزایا، اجزا و نکات مهم در خرید آن می‌پردازیم.
تابلو برق پیانویی چیست و چه کاربردی دارد؟

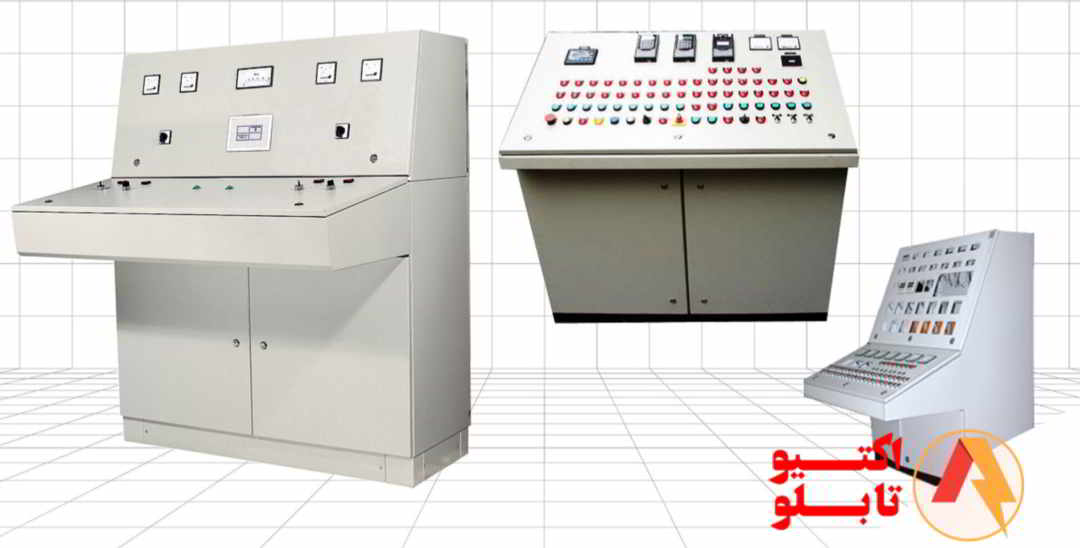

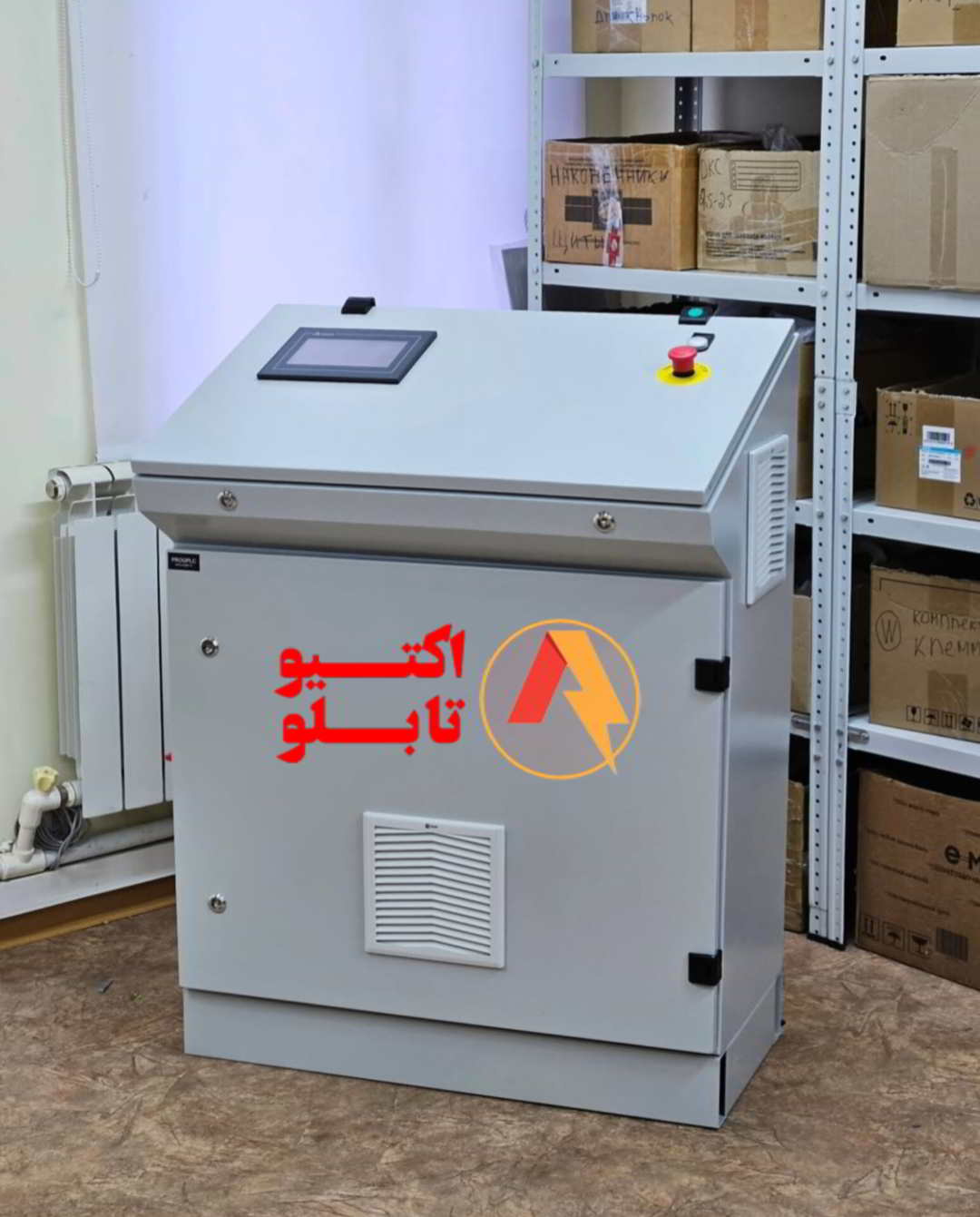

تابلو پیانویی یا اپراتوری نوعی تابلوی کنترل است که به منظور کنترل و نظارت بر تاسیسات الکتریکی و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. طراحی خاص و منحصربه‌فرد این تابلوها، که شبیه به پیانو است، به اپراتور اجازه می‌دهد تا به راحتی و در حالت نشسته، به تمام کلیدها، نمایشگرها و تجهیزات کنترلی دسترسی داشته باشد. از تابلو برق پیانویی در صنایع مختلفی مانند نیروگاه‌ها، پالایشگاه‌ها، پتروشیمی‌ها، صنایع فولاد، صنایع سیمان، صنایع غذایی و دارویی و بسیاری دیگر استفاده می‌شود.
مزایای استفاده از تابلو برق پیانویی:
- کنترل متمرکز: تمام تجهیزات و مصرف‌کننده‌های الکتریکی را می‌توان از یک نقطه مرکزی کنترل کرد.
- ارگونومی بهینه: طراحی پیانویی شکل، راحتی و تسلط بیشتر اپراتور را در حین کار تضمین می‌کند.
- عیب‌یابی سریع: نمودار جریان فرآیند، چراغ‌های هشدار LED و آلارم‌های صوتی، عیب‌یابی سریع و آسان را امکان‌پذیر می‌کنند.
- امنیت بالا: با نظارت دقیق بر وضعیت تجهیزات و هشدار به موقع در صورت بروز خطا، امنیت تاسیسات افزایش می‌یابد.
- صرفه‌جویی در فضا و هزینه: تجمیع تجهیزات کنترلی در یک تابلو، باعث کاهش فضای اشغال شده و صرفه‌جویی در هزینه‌ها می‌شود.
- قابلیت اطمینان بالا: استفاده از قطعات با کیفیت و طراحی مطابق با استانداردهای بین‌المللی، طول عمر و کارایی بالای تابلو را تضمین می‌کند.
- امکان انجام مداخلات موضعی: بدون نیاز به خاموش کردن کل سیستم، می‌توان مشکلات جزئی را برطرف کرد.
مشخصات فنی تابلو برق پیانویی:
- ولتاژ نامی: 380/400 ولت AC
- جریان نامی: تا 2500 آمپر
- درجه حفاظت: تا IP56 (مقاوم در برابر گرد و غبار و پاشش آب)
- نوع رنگ: RAL 7032-7035 (الکترواستاتیک کوره‌ای)
- فرکانس: 50 هرتز
- دمای کارکرد: -15 تا +75 درجه سانتی‌گراد
- استاندارد: IEC 61439-1

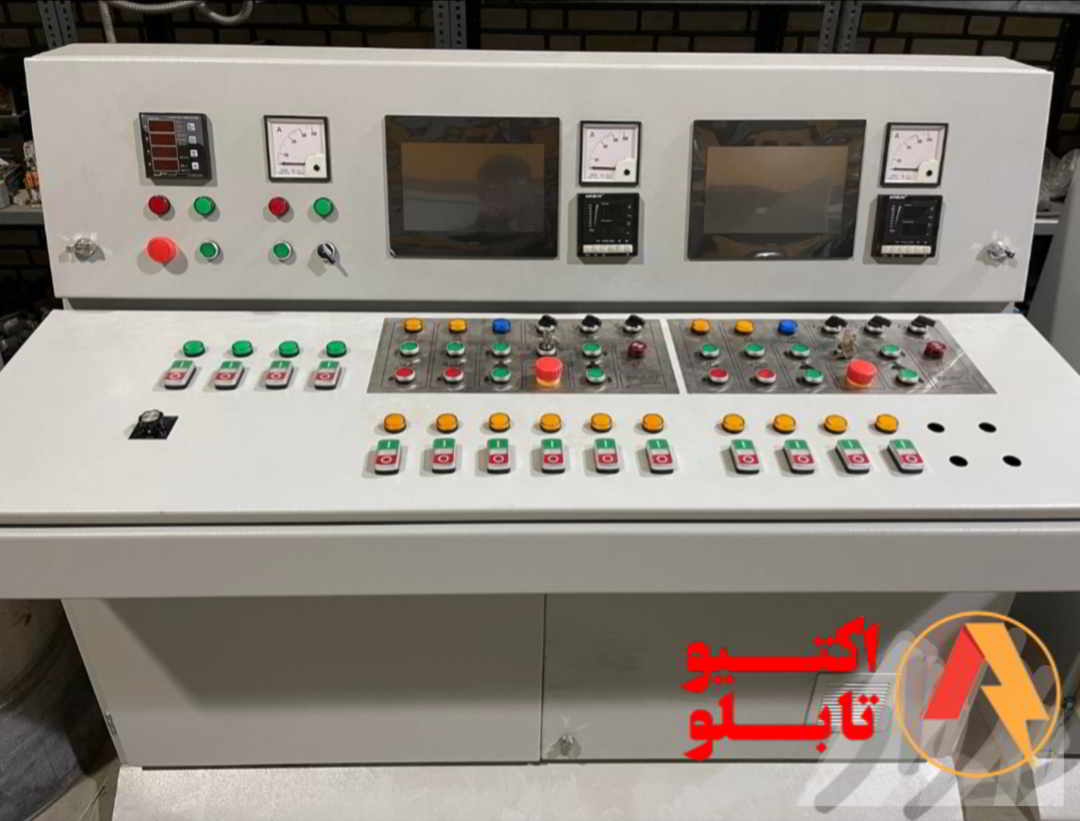

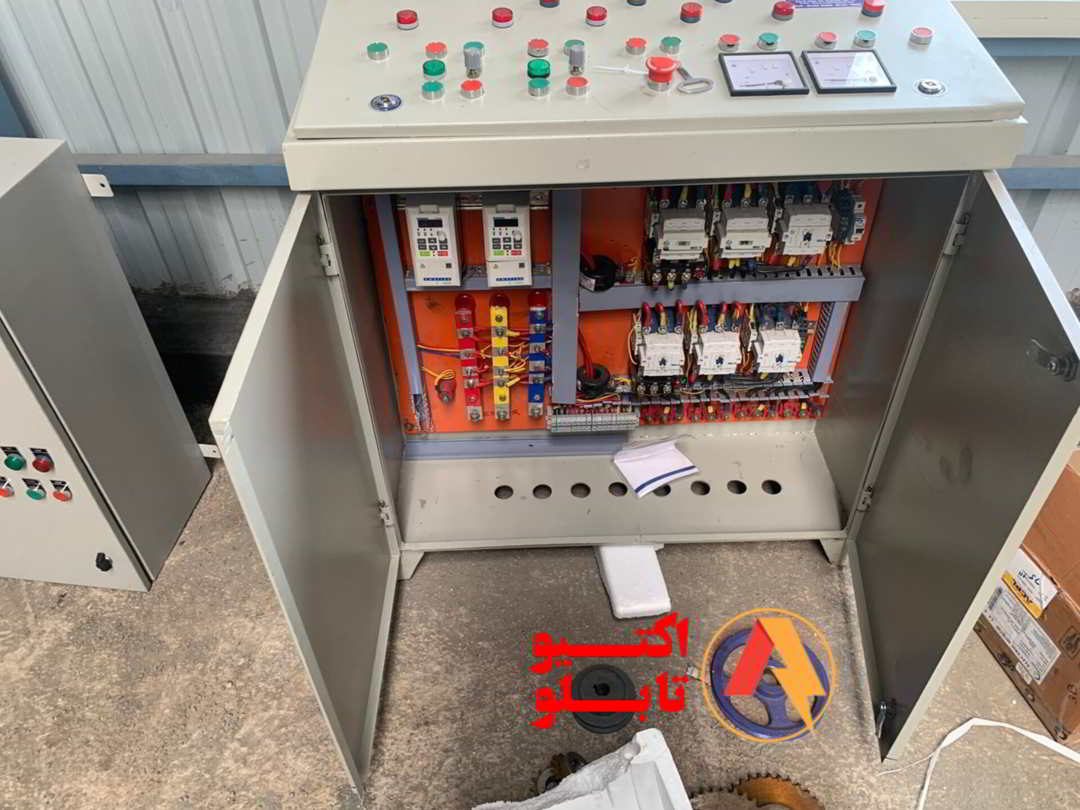

اجزای تشکیل دهنده تابلو برق پیانویی:
تابلو پیانویی از سه بخش اصلی تشکیل شده است که به یکدیگر متصل هستند:

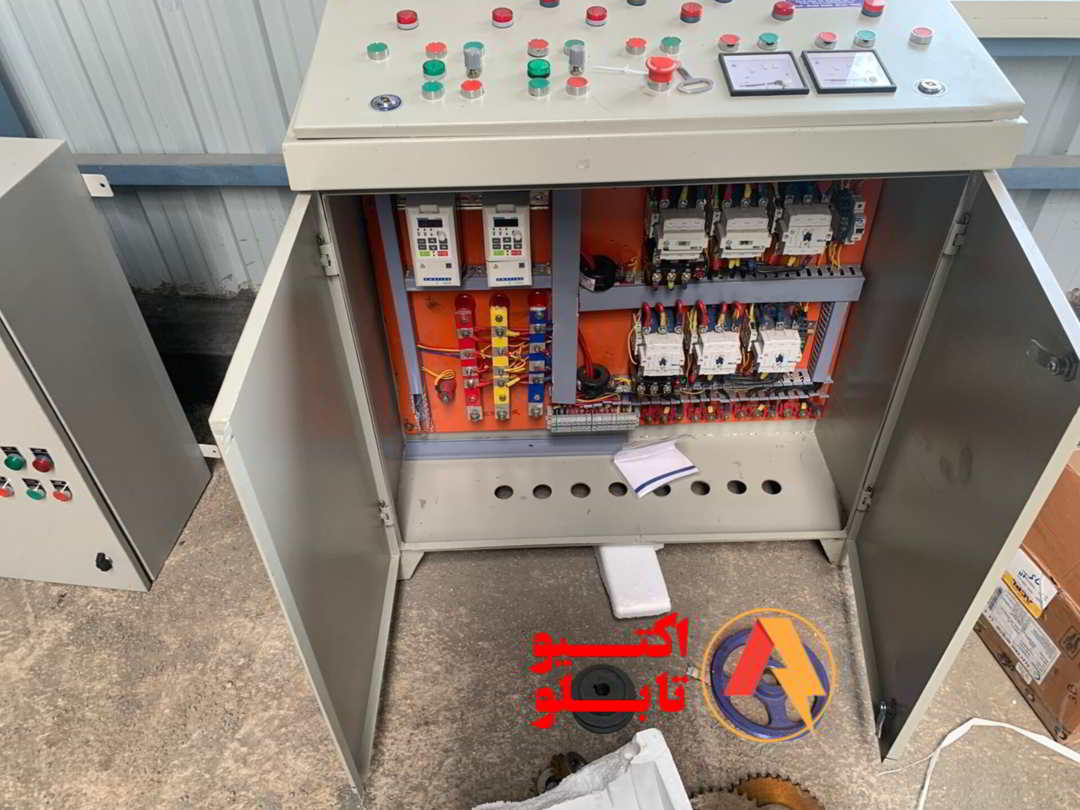

- بخش پایینی (محفظه تجهیزات): این بخش شامل قطعات اصلی و قدرت مانند کنتاکتورها، رله‌های حفاظتی، کلیدهای مینیاتوری، کلیدهای اتوماتیک، PLC، درایوها، مبدل‌ها، فیوزها و سایر تجهیزات مرتبط می‌باشد.
- بخش میانی (میز اپراتور): این بخش به صورت افقی طراحی شده و شامل کلیدهای کنترلی، شاسی‌های استارت و استپ، کلیدهای یک‌طرفه و دوطرفه، پتانسیومترها، سلکتور سوئیچ‌ها و سایر تجهیزات کنترلی مورد نیاز اپراتور است.
- بخش بالایی (نمایشگرها و هشدارها): این بخش شامل چراغ‌های سیگنال، آژیرها، آمپرمترها، ولت‌مترها، نمایشگرهای دیجیتال، HMI (رابط انسان و ماشین) و سایر تجهیزات نمایش وضعیت و هشدار دهنده است که برای دید بهتر اپراتور در قسمت بالایی تابلو نصب می‌شوند.
نمودار جریان فرآیند:
یکی از ویژگی‌های مهم تابلو برق پیانویی، نمایش تصویری نمودار جریان فرآیند (Mimic Diagram) است. این نمودار به اپراتور کمک می‌کند تا وضعیت کلی سیستم و مراحل مختلف فرآیند را به طور لحظه‌ای مشاهده و کنترل کند.
هماهنگی با تابلوهای MCC:
تابلوهای پیانویی معمولاً با تابلوهای مرکز کنترل موتور (MCC) به صورت یکپارچه طراحی و اجرا می‌شوند تا کنترل کاملی بر روی سیستم‌های الکتریکی و موتورها فراهم شود.
اکتیو تابلو: تولید کننده برتر تابلو برق پیانویی:
شرکت اکتیوتابلو با سال‌ها تجربه در زمینه طراحی و تولید انواع تابلو برق صنعتی، اقدام به تولید تابلو برق‌های پیانویی و اپراتوری با بالاترین کیفیت و مطابق با استانداردهای روز دنیا (IEC 61439-1) می‌نماید. این شرکت با بهره‌گیری از متخصصین مجرب و تجهیزات پیشرفته، تابلو برق‌هایی با ابعاد و مشخصات فنی متنوع، متناسب با نیازهای هر پروژه ارائه می‌دهد.
ویژگی‌های تابلو برق‌های پیانویی اکتیو تابلو :
- استفاده از ورق‌های گالوانیزه و ضد زنگ با ضخامت مناسب
- پوشش رنگ الکترواستاتیک کوره‌ای (RAL 7032-7035)
- برچسب‌گذاری دقیق و کدگذاری رنگ کابل‌ها برای سهولت در نصب، راه‌اندازی و عیب‌یابی
- استفاده از قطعات با کیفیت از برندهای معتبر داخلی و خارجی
- انجام تست‌های کامل مطابق با استانداردهای بین‌المللی
- ارائه گارانتی معتبر و خدمات پس از فروش
قیمت وخرید تابلو برق پیانویی:
به عوامل مختلفی مانند ابعاد، جنس بدنه، نوع و برند تجهیزات داخلی، تعداد و نوع کلیدها و نمایشگرها، استانداردهای ساخت، و شرکت تولید کننده بستگی دارد. برای اطلاع از قیمت دقیق تابلو برق پیانویی، با کارشناسان اکتیو تابلو تماس بگیرید و با ارائه اطلاعات پروژه خود، از مشاوره رایگان و استعلام قیمت بهره‌مند شوید.
تابلو برق پیانویی: قیمت مناسب، کیفیت بی‌نظیر!
به دنبال تابلو پیانویی باکیفیت و قیمت مناسب هستید؟ اکتیو تابلو با سال‌ها تجربه در زمینه تولید و عرضه انواع تابلو برق، بهترین‌ها را برای شما به ارمغان می‌آورد.
مزایای خرید از اکتیو تابلو:
- قیمت رقابتی: ما همواره تلاش می‌کنیم تا بهترین قیمت‌ها را به شما ارائه دهیم.
- کیفیت بی‌نظیر: استفاده از مواد اولیه مرغوب و تجهیزات مدرن، تضمین‌کننده کیفیت بالای محصولات ما است.
- تنوع محصول: انواع تابلو برق پیانویی در ابعاد و طرح‌های مختلف را می‌توانید در اکتیو تابلو پیدا کنید.
- گارانتی و خدمات پس از فروش: با خرید از ما، از گارانتی معتبر و خدمات پس از فروش حرفه‌ای بهره‌مند خواهید شد.
- ارائه مشاوره تخصصی رایگان: ما با کادری مجرب، اماده ارائه مشاوره تخصصی به شما هستیم تا در انتخاب مناسب ترین محصول شما را یاری دهیم.
همچنین می‌توانید انواع کنتاکتور را با بهترین قیمت و کیفیت از ما تهیه کنید.
همین حالا برای خرید و دریافت مشاوره رایگان با ما تماس بگیرید:
- شماره تماس: 09199833121
- آدرس: لاله زار جنوبی، پاساژ بزرگ نور، طبقه دوم، پلاک 16/1
اکتیو تابلو، انتخابی مطمئن برای تابلو برق شما!
همچنین می توانید به ادرس فروشگاه ما تشریف بیاورید و از نزدیک محصولات ما را مشاهده کنید.
اکتیو تابلو: کیفیت بالا ، قیمت مناسب ، رضایت شما
