تابلو برق چنج اور دیزل ژنراتور

تابلو برق چنج آور یا تابلو انتقال خودکار (Automatic Transfer Switch – ATS) یکی از تجهیزات حیاتی در سیستم‌های برق اضطراری است که وظیفه انتقال بار الکتریکی بین دو منبع تغذیه (معمولاً برق شبکه و ژنراتور) را به صورت خودکار یا دستی بر عهده دارد. این تابلوها نقش مهمی در تأمین پایدار برق برای تجهیزات حساس و حیاتی ایفا می‌کنند و از توقف عملکرد این تجهیزات در مواقع قطع برق جلوگیری می‌کنند.

---

برق اضطراری در مواقعی که برق اصلی شهر قطع می‌شود بسیار حیاتی است. این سیستم‌ها را می‌توان به دو روش اصلی راه‌اندازی کرد:

1. استفاده از سیستم‌های UPS (برق اضطراری بدون وقفه): این سیستم‌ها بلافاصله پس از قطعی برق، بدون هیچ‌گونه وقفه‌ای، جایگزین برق اصلی می‌شوند و برای مواردی که نباید هیچ‌گونه قطعی در برق ایجاد شود، کاربرد دارند؛ مانند بیمارستان‌ها، سرورهای حساس و تجهیزات حیاتی.

برای اطلاعات بیشتر وارد لینک زیر شوید.

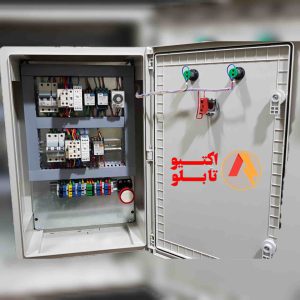

تابلو برق یو پی اس (UPS)

      2. استفاده از مدار چنج اور اتوماتیک: در این سیستم، دیزل ژنراتور وظیفه تأمین برق اضطراری را بر عهده دارد. چند ثانیه بعد از قطع برق، دیزل ژنراتور به طور خودکار وارد مدار شده و برق اضطراری وصل می‌شود. با بازگشت برق شهر، دیزل ژنراتور به صورت اتوماتیک خاموش می‌شود.



برای استعلام قیمت، مشاوره و خرید تابلو برق چنج آور لطفاً با شماره    09199833121    تماس حاصل فرمایید.

تابلو برق چنج اور دیزل ژنراتورچیست؟ مشخصات قطعات، طراحی و نقشه مدار فرمان + سفارش با بهترین قیمت

---

برای اطلاعات دقیق تر وارد لینک زیر شوید.

تابلو برق چنج اور

مشخصات فنی تابلو برق چنج اور دیزل ژنراتور

• ولتاژ نامی: 380/400 ولت AC
• جریان نامی: تا 6000 آمپر
• درجه حفاظت: تا IP56 (قابل استفاده در محیط‌های سخت و مرطوب)
• نوع رنگ: RAL 7032 یا RAL 7035 (رنگ‌های استاندارد صنعتی)
• فرکانس: 50 هرتز
• دمای کارکرد: از -15 تا 75 درجه سانتی‌گراد
• استاندارد: IEC 61439-1

---

چنج اور چیست؟

چنج آور (Changeover) به دستگاهی اطلاق می‌شود که امکان انتقال بار الکتریکی از یک منبع تغذیه به منبع دیگر را فراهم می‌کند. در سیستم‌های برق اضطراری، چنج آورها برای جابجایی خودکار یا دستی بار بین برق شبکه و برق ژنراتور به کار می‌روند. این فرآیند انتقال می‌تواند به صورت خودکار (اتوماتیک) یا دستی انجام شود، بسته به نیاز و طراحی سیستم.

---

تابلو برق چنج اور دیزل ژنراتور چیست و چه کارایی دارد؟

تابلو برق چنج آور به مجموعه‌ای از تجهیزات الکتریکی گفته می‌شود که با استفاده از کلیدها، کنتاکتورها، رله‌ها و کنترلرها، امکان انتقال خودکار یا دستی بار الکتریکی بین دو یا چند منبع تغذیه را فراهم می‌کند. این تابلوها با نظارت بر وضعیت ولتاژ و فرکانس منابع تغذیه، در صورت قطع یا نقص در منبع اصلی، به سرعت بار را به منبع پشتیبان منتقل می‌کنند.

کارایی‌های اصلی تابلو برق چنج آور:

• تأمین پیوسته برق: جلوگیری از قطع برق در تجهیزات حساس مانند بیمارستان‌ها، دیتاسنترها و کارخانه‌ها.
• حفاظت از تجهیزات: جلوگیری از آسیب به تجهیزات بر اثر نوسانات ولتاژ یا فرکانس.
• افزایش ایمنی: جلوگیری از اتصال همزمان دو منبع تغذیه و احتمال وقوع اتصال کوتاه.

---

مشخصات قطعات به کار رفته در تابلو برق چنج اور دیزل ژنراتور

قطعات اصلی به‌کاررفته در تابلو برق چنج آور عبارت‌اند از:

• کنتاکتورها: برای قطع و وصل بار بین منابع تغذیه. کنتاکتورها باید توان نامی مناسب با بار سیستم را داشته باشند.
• رله‌های کنترلی و حفاظتی: برای نظارت بر وضعیت ولتاژ، فرکانس، جریان و سایر پارامترهای الکتریکی و صدور فرمان‌های لازم.
• تایمرها: برای ایجاد تأخیر در انتقال بار به منظور جلوگیری از نوسانات لحظه‌ای.
• کنترلر یا PLC: در تابلوهای اتوماتیک برای مدیریت فرآیند انتقال و تصمیم‌گیری.
• کلیدهای موتوردار یا مکانیکی: برای قطع و وصل دستی یا خودکار برق.
• ترمینال‌ها و باس‌بارها: برای اتصالات الکتریکی داخلی تابلو.
• نمایشگرها و چراغ‌های سیگنال: برای نمایش وضعیت تابلو و منابع تغذیه.
• رله‌های اینترلاک: برای جلوگیری از فعال شدن همزمان دو منبع تغذیه.

---

نحوه طراحی و نقشه مدار فرمان تابلو برق چنج اور دیزل ژنراتور

طراحی مدار فرمان تابلو برق چنج آور باید با دقت و بر اساس استانداردهای مهندسی برق انجام شود. مراحل طراحی به شرح زیر است:

1. تحلیل نیازها:
   • تعیین تعداد و نوع منابع تغذیه (برق شبکه، ژنراتور، UPS و غیره).
   • محاسبه بار الکتریکی و تعیین جریان نامی تابلو.
2. تعیین نوع تابلو:
   • دستی (Manual): نیاز به دخالت اپراتور برای انتقال بار.
   • اتوماتیک (Automatic): انتقال خودکار بار بدون نیاز به دخالت انسانی.
3. طراحی مدار قدرت:
   • انتخاب کنتاکتورها یا کلیدهای مناسب با توجه به جریان و ولتاژ.
   • طراحی اتصالات بین منابع تغذیه و بار.
4. طراحی مدار فرمان:
   • تعیین سنسورها و رله‌های نظارتی برای ولتاژ، فرکانس و غیره.
   • تعیین منطق کنترلی برای انتقال بار.
   • استفاده از اینترلاک‌های الکتریکی و مکانیکی برای جلوگیری از اتصال همزمان منابع.
5. تهیه نقشه‌های شماتیک:
   • نقشه تک‌خطی (Single Line Diagram): نمایش ساده‌شده از اتصالات اصلی.
   • نقشه سه‌خطی (Three Line Diagram): نمایش دقیق فازها و اتصالات.
   • نقشه جانمایی (Layout Diagram): محل قرارگیری تجهیزات در تابلو.

---

تابلو چنج اور دستی چیست و چه کاربردهایی دارد؟

تابلو چنج اور دستی نوعی تابلو برق است که در آن انتقال بار بین منابع تغذیه به صورت دستی و توسط اپراتور انجام می‌شود. این تابلوها معمولاً دارای یک کلید دوطرفه یا سوئیچ گردان هستند که اپراتور با چرخاندن یا تغییر وضعیت آن، منبع تغذیه را تغییر می‌دهد.

کاربردهای تابلو چنج اور دستی:

• مکان‌های کوچک یا مصارف خانگی: که نیاز به برق پشتیبان دارند اما انتقال خودکار ضرورت ندارد.
• سیستم‌های اضطراری ساده: مانند ساختمان‌های مسکونی، فروشگاه‌های کوچک و کارگاه‌ها.
• زمان‌هایی که حضور اپراتور تضمین شده است و می‌تواند در مواقع قطعی برق، منبع را تغییر دهد.

---

مزایای استفاده از تابلو چنج اور دستی

• کاهش هزینه‌های نصب و راه‌اندازی: به دلیل سادگی قطعات و عدم نیاز به سیستم‌های کنترلی پیچیده.
• عدم نیاز به برق کمکی و اتصالات الکتریکی پیچیده: تابلوهای دستی اغلب نیازی به منبع برق خارجی برای عملکرد ندارند.
• سادگی در استفاده: با آموزش ساده، اپراتور می‌تواند به راحتی منبع تغذیه را تغییر دهد.
• قابلیت استفاده در شرایط سخت محیطی: به دلیل عدم وابستگی به تجهیزات الکترونیکی حساس، در محیط‌های با دما، رطوبت یا گرد و غبار بالا عملکرد بهتری دارند.
• مناسب برای مواقعی که نیاز به کنترل دستی است: در مواردی که نیاز به نظارت انسانی بر فرآیند انتقال وجود دارد.

---

تفاوت‌های تابلو چنج اور دستی با اتوماتیک در چیست؟

1. نحوه عملکرد:
   • دستی: انتقال بار با دخالت اپراتور و به صورت دستی انجام می‌شود.
   • اتوماتیک: انتقال بار به صورت خودکار و بدون نیاز به دخالت انسانی انجام می‌شود.
2. تجهیزات به کار رفته:
   • دستی: استفاده از کلیدهای مکانیکی دوطرفه یا سوئیچ‌های گردان.
   • اتوماتیک: استفاده از کنتاکتورها، کلیدهای موتوردار، رله‌های کنترلی و PLC.
3. هزینه:
   • دستی: هزینه کمتر به دلیل سادگی قطعات و تجهیزات.
   • اتوماتیک: هزینه بالاتر به دلیل پیچیدگی و استفاده از تجهیزات الکترونیکی.
4. سرعت واکنش:
   • دستی: وابسته به سرعت عمل اپراتور؛ ممکن است تأخیر داشته باشد.
   • اتوماتیک: واکنش سریع و به‌موقع در صورت قطع برق.
5. قابلیت اطمینان:
   • دستی: امکان خطای انسانی وجود دارد.
   • اتوماتیک: با طراحی مناسب، اطمینان بیشتری در عملکرد صحیح دارد.

---

مشخصات فنی ساخت تابلو چنج اور

در ساخت تابلو چنج اور باید به مشخصات فنی زیر توجه کرد:

• ولتاژ نامی: معمولاً 400 ولت AC برای سیستم‌های سه فاز.
• جریان نامی: بسته به بار سیستم، از چند آمپر تا چند هزار آمپر.
• درجه حفاظت (IP): برای استفاده در محیط‌های مختلف، درجه حفاظت تابلو باید مناسب باشد (مثلاً IP54 یا IP66).
• نوع رنگ و پوشش: استفاده از رنگ‌های استاندارد صنعتی مانند RAL 7032 یا RAL 7035 با پوشش پودری الکترواستاتیک برای مقاومت در برابر خوردگی.
• دمای کارکرد: تابلو باید در بازه دمایی مشخص (مثلاً از -15 تا 75 درجه سانتی‌گراد) عملکرد مطلوب داشته باشد.
• استاندارد: رعایت استانداردهای بین‌المللی مانند IEC 61439-1.





---

انواع تابلو ATS دیزل ژنراتور یا تابلو برق چنج اور

1. تابلو چنج اور تک فاز:
   • برای موتور برق‌های کوچک و مصارف تک فاز.
   • مناسب برای بارهای با توان کم.
2. تابلو کنترل پارالل و سنکرون:
   • برای اتصال همزمان چند ژنراتور به یک بار.
   • در مواقعی که یک ژنراتور توانایی تأمین کل بار را ندارد.
3. تابلو چنج اور اتوماتیک (ATS):
   • انتقال خودکار بار بین برق شبکه و ژنراتور.
   • مجهز به کنترلرهای پیشرفته و رله‌های حفاظتی.
4. تابلو چنج اور دستی:
   • انتقال بار به صورت دستی توسط اپراتور.
   • مناسب برای سیستم‌های ساده و کوچک.
5. تابلو چنج اور AMF:
   • علاوه بر انتقال خودکار بار، قابلیت استارت و استاپ خودکار ژنراتور را دارد.
   • مجهز به ماژول‌های کنترلی پیشرفته برای مدیریت کامل ژنراتور.

---

نحوه کارکرد تابلو برق چنج اور دیزل ژنراتور

1. نظارت بر وضعیت برق شبکه:
   • تابلو به‌طور مداوم ولتاژ و فرکانس برق شبکه را مانیتور می‌کند.
2. تشخیص قطع یا نقص در برق شبکه:
   • در صورت افت ولتاژ، کمبود فرکانس یا قطع کامل برق، تابلو این وضعیت را تشخیص می‌دهد.
3. استارت خودکار دیزل ژنراتور:
   • سیگنال استارت برای ژنراتور ارسال می‌شود تا شروع به کار کند.
4. انتقال بار به ژنراتور:
   • پس از رسیدن ژنراتور به ولتاژ و فرکانس پایدار، تابلو بار را از برق شبکه به ژنراتور منتقل می‌کند.
5. نظارت بر بازگشت برق شبکه:
   • تابلو همچنان وضعیت برق شبکه را مانیتور می‌کند.
6. بازگشت به برق شبکه:
   • با پایدار شدن برق شبکه، تابلو بار را به برق شبکه بازمی‌گرداند.
7. خاموش کردن ژنراتور:
   • پس از یک دوره خنک‌کنندگی، سیگنال استاپ به ژنراتور ارسال می‌شود.

---

اجزای تشکیل‌دهنده تابلو چنج اور دیزل ژنراتور

• کنتاکتورها یا کلیدهای قدرت:
  • برای قطع و وصل بار بین برق شبکه و ژنراتور.
• رله‌های حفاظتی:
  • برای حفاظت در برابر اضافه‌بار، اتصال کوتاه، افت ولتاژ و سایر خطاها.
• کنترلر یا ماژول ATS:
  • برای مدیریت فرآیند انتقال، استارت و استاپ ژنراتور.
• سنسورها:
  • اندازه‌گیری ولتاژ، فرکانس، جریان و پارامترهای دیگر.
• نمایشگرها و چراغ‌های سیگنال:
  • نمایش وضعیت منابع تغذیه و عملکرد تابلو.
• ترمینال‌ها و اتصالات:
  • برای اتصال کابل‌های ورودی و خروجی.
• شارژر باتری:
  • برای تأمین برق مورد نیاز ماژول‌های کنترلی و شارژ باتری ژنراتور.

---

نحوه نصب و راه‌اندازی تابلو چنج اور دیزل ژنراتور

1. مطالعه دستورالعمل‌های تولیدکننده:
   • قبل از شروع، دفترچه راهنمای نصب را به دقت مطالعه کنید.
2. انتخاب محل مناسب:
   • تابلو باید در محیطی امن، خشک و دور از عوامل مخرب نصب شود.
3. نصب فیزیکی تابلو:
   • تابلو را با استفاده از تجهیزات مناسب به دیوار یا چارچوب مخصوص متصل کنید.
4. اتصال کابل‌ها:
   • کابل‌های ورودی از برق شبکه و ژنراتور را به ترمینال‌های مربوطه متصل کنید.
   • کابل‌های خروجی به بار را متصل نمایید.
5. ارتینگ (اتصال به زمین):
   • تابلو و اجزای آن باید به درستی ارت شده باشند تا از خطرات الکتریکی جلوگیری شود.
6. تنظیمات اولیه:
   • پارامترهای کنترلی مانند تأخیرها، آستانه‌ها و غیره را تنظیم کنید.
7. تست عملکرد:
   • عملکرد تابلو را با شبیه‌سازی قطع برق شبکه بررسی کنید.
   • اطمینان حاصل کنید که ژنراتور به درستی استارت شده و بار منتقل می‌شود.
8. آموزش به کاربر:
   • نحوه استفاده، نگهداری و موارد ایمنی را به کاربران آموزش دهید.

---

مزایای استفاده از تابلو چنج اور دیزل ژنراتور

• تأمین برق پایدار و بدون وقفه:
  • جلوگیری از ایجاد خسارات ناشی از قطع برق در تجهیزات حساس.
• افزایش ایمنی و حفاظت:
  • حفاظت از تجهیزات در برابر نوسانات برق و خطاهای الکتریکی.
• کاهش نیاز به دخالت انسانی:
  • عملکرد خودکار تابلو باعث کاهش خطاهای انسانی می‌شود.
• بهبود بهره‌وری:
  • کاهش زمان‌های خاموشی و توقف در فرآیندهای تولیدی.
• امکان نظارت و کنترل از راه دور:
  • برخی تابلوها قابلیت اتصال به سیستم‌های مانیتورینگ و ارسال هشدار را دارند.

---

نحوه اتصال دیزل ژنراتور به شبکه

1. مطالعه قوانین و مقررات:
   • اتصال ژنراتور به شبکه برق باید مطابق با قوانین و مقررات محلی و ملی باشد.
2. استفاده از تابلو چنج آور:
   • تابلو چنج آور وظیفه جداسازی برق شبکه و ژنراتور را بر عهده دارد تا از اتصال همزمان جلوگیری کند.
3. هماهنگی ولتاژ و فرکانس:
   • ژنراتور باید ولتاژ و فرکانس مناسبی تولید کند که با شبکه سازگار باشد.
4. اتصال از طریق کلیدهای مناسب:
   • استفاده از کلیدهای قطع و وصل مناسب برای انتقال ایمن بار.
5. ارتینگ مشترک:
   • سیستم ارتینگ ژنراتور و شبکه باید هماهنگ باشد.
6. حفاظت‌های لازم:
   • نصب رله‌ها و فیوزهای حفاظتی برای جلوگیری از آسیب به تجهیزات.

---

طراحی و ساخت تابلو برق چنج اور

1. تعیین نیازمندی‌ها:
   • مشخص کردن ولتاژ، جریان، تعداد منابع تغذیه و نوع بار.
2. انتخاب قطعات مناسب:
   • استفاده از تجهیزات با کیفیت و مطابق با استانداردها.
3. طراحی نقشه‌های فنی:
   • تهیه نقشه‌های مدار قدرت و فرمان.
   • جانمایی قطعات داخل تابلو.
4. رعایت استانداردها:
   • استفاده از استانداردهای IEC و سایر استانداردهای ملی.
5. ساخت بدنه تابلو:
   • انتخاب مواد مناسب (فلزی یا پلاستیکی) با درجه حفاظت مناسب.
6. مونتاژ قطعات:
   • نصب قطعات داخل تابلو با رعایت اصول مهندسی.
7. تست و بازرسی:
   • انجام تست‌های الکتریکی و مکانیکی برای اطمینان از عملکرد صحیح.

---

استانداردهای طراحی تابلو چنج اور

• IEC 61439-1:
  • استاندارد بین‌المللی برای تابلوهای برق فشار ضعیف.
  • شامل الزامات طراحی، ساخت، تست و نصب.
• IEC 60439-1:
  • استاندارد قبلی برای تابلوهای برق که همچنان در برخی موارد استفاده می‌شود.
• NFPA 70E:
  • استاندارد آمریکایی برای ایمنی الکتریکی در محیط‌های کاری.
• رعایت استانداردها مهم است زیرا:
  • تضمین ایمنی کاربران و تجهیزات.
  • افزایش طول عمر و عملکرد بهینه تابلو.
  • تطابق با مقررات و قوانین محلی.

---

چگونه می‌توان نقشه تابلو چنج اور اتوماتیک را طراحی کرد؟

1. جمع‌آوری اطلاعات:
   • مشخصات فنی تجهیزات، منابع تغذیه و بارها.
2. استفاده از نرم‌افزارهای طراحی:
   • نرم‌افزارهایی مانند AutoCAD Electrical یا EPLAN برای رسم نقشه‌ها.
3. طراحی مدار قدرت:
   • نمایش اتصالات بین منابع تغذیه، کنتاکتورها و بارها.
4. طراحی مدار فرمان:
   • تعیین رله‌ها، سنسورها، کنترلرها و منطق کنترلی.
5. جانمایی قطعات:
   • تعیین محل قرارگیری قطعات داخل تابلو برای بهینه‌سازی فضا.
6. بررسی و اعتبارسنجی:
   • اطمینان از درستی نقشه‌ها و تطابق با استانداردها.
7. مستندسازی:
   • تهیه دفترچه‌های راهنما، لیست قطعات و دستورالعمل‌های نصب.

---

مدار چنج اور با کنتاکتور چطور طراحی می‌شود؟

1. انتخاب کنتاکتورها:
   • با توجه به جریان و ولتاژ نامی بار.
2. طراحی مدار قدرت:
   • دو کنتاکتور اصلی، یکی برای برق شبکه (K1) و دیگری برای ژنراتور (K2).
   • اتصال اینترلاک مکانیکی یا الکتریکی بین کنتاکتورها برای جلوگیری از فعال شدن همزمان.
3. طراحی مدار فرمان:
   • استفاده از رله‌های ولتاژ برای تشخیص حضور یا عدم حضور برق شبکه.
   • تایمرها برای ایجاد تأخیر در انتقال بار.
   • سیگنال‌های استارت و استاپ برای ژنراتور.
4. اینترلاک‌ها:
   • استفاده از کنتاکت‌های کمکی کنتاکتورها برای ایجاد اینترلاک الکتریکی.

---

نقشه سیم‌کشی تابلو ATS

1. ورودی‌ها:
   • اتصال برق شبکه به کنتاکتور K1.
   • اتصال برق ژنراتور به کنتاکتور K2.
2. خروجی‌ها:
   • اتصال بار به سمت مشترک کنتاکتورها.
3. مدار فرمان:
   • رله‌های ولتاژ برای تشخیص وضعیت برق شبکه.
   • تایمرها برای ایجاد تأخیر.
   • سیم‌کشی بین کنتاکت‌های کمکی کنتاکتورها برای اینترلاک.
4. نمایشگرها و هشدارها:
   • چراغ‌های سیگنال برای نمایش وضعیت منابع.
   • آلارم‌ها برای اطلاع از خطاها.

---

لیست موارد مورد نیاز برای طراحی یک مدار چنج اور

• تعیین حداکثر زمان خاموشی قابل قبول.
• تشخیص بارهای با اولویت بالا که نباید خاموش شوند.
• تصمیم‌گیری در مورد استفاده از برق اضطراری در پیک بار.
• بررسی توان منبع اضطراری و توانایی تأمین کل بار یا بخشی از آن.
• انتخاب تجهیزات کلیدزنی مناسب.
• نیاز به موازی کردن منابع تغذیه (parallel) یا عدم نیاز به آن.
• حفاظت‌های لازم برای مدار (اینترلاک‌های الکتریکی یا مکانیکی).
• مشخص کردن سیستم کنترلی (ساده یا پیشرفته).
• در نظر گرفتن امکانات نمایش پارامترهای الکتریکی (ولتاژ، جریان، توان).
• تعیین خطاهایی که منجر به انتقال بار به منبع اضطراری می‌شوند.

---

کاربردهای مدار فرمان چنج اور اتوماتیک

• کنترل و تنظیم ولتاژ و جریان در موتورها و تجهیزات برقی.
• کنترل فرکانس برای مطابقت با نیازهای بار.
• حفاظت از موتورها در برابر اضافه‌بار، افت ولتاژ و سایر خطاها.
• تأمین برق بدون وقفه در صنایع حیاتی مانند پزشکی، نفت و گاز، دیتاسنترها.
• کنترل روشنایی و سیستم‌های نورپردازی در اماکن عمومی و خصوصی.

---

کلید چنج اور چیست؟

کلید چنج اور یا کلید انتقال، دستگاهی است که امکان انتقال بار الکتریکی بین دو منبع تغذیه را فراهم می‌کند. این کلیدها می‌توانند به صورت دستی یا اتوماتیک عمل کنند و نقش مهمی در کنترل و مدیریت منابع تغذیه در سیستم‌های برق‌رسانی دارند.

---

انواع کلید در تابلو برق چنج اور

1. کلیدهای چنج اور دستی (Manual Changeover Switch):
   • عملکرد به صورت دستی و توسط اپراتور.
   • مناسب برای سیستم‌های ساده و کوچک.
2. کلید چنج اور موتوردار (Motorized Changeover Switch):
   • دارای موتور الکتریکی برای تغییر وضعیت کلید.
   • قابلیت کنترل از راه دور یا توسط سیگنال الکتریکی.
3. کلید چنج اور اتوماتیک (Automatic Transfer Switch – ATS):
   • انتقال خودکار بین منابع تغذیه بدون نیاز به دخالت انسانی.
   • مجهز به سیستم‌های کنترلی و حفاظتی پیشرفته.
4. کلیدهای دو طرفه یا سه حالته:
   • امکان انتخاب بین دو یا سه منبع تغذیه.
   • معمولاً به صورت دستی عمل می‌کنند.

---

نحوه نصب کلید چنج اور

1. ایمنی اولویت دارد:
   • پیش از نصب، برق را قطع کنید.
   • از تجهیزات حفاظت فردی استفاده کنید.
2. مطالعه دستورالعمل‌ها:
   • دفترچه راهنمای کلید را به دقت بخوانید.
3. اتصالات الکتریکی:
   • سیم‌های ورودی برق شبکه و ژنراتور را به پایانه‌های مربوطه متصل کنید.
   • سیم‌های خروجی به بار را متصل نمایید.
4. مطمئن شدن از اتصال صحیح:
   • بررسی کنید که هیچ اتصال کوتاه یا اشتباهی وجود ندارد.
5. تست عملکرد:
   • کلید را در حالت‌های مختلف قرار داده و عملکرد آن را بررسی کنید.
6. بستن پوشش‌ها و تابلو:
   • پس از اطمینان از نصب صحیح، پوشش‌ها را ببندید.

---

قیمت و خرید تابلو برق چنج آور دیزل ژنراتور از تابلو اکتیو

شرکت اکتیو تابلو یکی از معتبرترین تولیدکنندگان تابلوهای برق چنج آور در ایران است. برای استعلام قیمت و خرید تابلو برق چنج آور:

• تماس با کارشناسان فروش:

  • شماره تلفن: 09199833121

• مشاوره رایگان:

  • ارائه راهنمایی بر اساس نیازهای فنی شما.

• ارائه بهترین قیمت:

  • تضمین کیفیت با قیمت مناسب.

• گارانتی و خدمات پس از فروش:

  • اطمینان از عملکرد بهینه محصول.

---

قیمت تابلو چنج اور دیزل ژنراتور

عوامل مؤثر بر قیمت تابلو چنج اور:

• نوع تابلو (دستی یا اتوماتیک):

  • تابلوهای اتوماتیک معمولاً گران‌تر هستند.

• ظرفیت جریان و ولتاژ:

  • تابلوهای با جریان و ولتاژ بالاتر قیمت بیشتری دارند.

• تجهیزات به کار رفته:

  • استفاده از قطعات با کیفیت و برندهای معتبر.

• پیچیدگی طراحی:

  • تابلوهای با امکانات ویژه و سفارشی‌سازی.

• استانداردها و گواهینامه‌ها:

  • تابلوهای مطابق با استانداردهای بین‌المللی ممکن است هزینه بیشتری داشته باشند.

---

راهنمای خرید تابلو چنج اور

1. تعریف نیازمندی‌ها:
   • مشخص کنید که تابلو برای چه کاربردی نیاز است و چه مشخصات فنی دارد.
2. مقایسه محصولات:
   • محصولات موجود در بازار را بر اساس کیفیت، قیمت و خدمات پس از فروش مقایسه کنید.
3. انتخاب تولیدکننده معتبر:
   • به سابقه، تجربه و گواهینامه‌های تولیدکننده توجه کنید.
4. بررسی گارانتی و خدمات پس از فروش:
   • از وجود گارانتی معتبر و خدمات پشتیبانی اطمینان حاصل کنید.
5. درخواست مشاوره:
   • با کارشناسان فنی مشورت کنید تا بهترین گزینه را انتخاب نمایید.
6. بازدید از نمونه‌ها:
   • در صورت امکان، نمونه‌های تابلو را مشاهده و بررسی کنید.

---

جمع‌بندی

تابلو برق چنج آور یکی از اجزای حیاتی در سیستم‌های برق اضطراری و تغذیه پیوسته است. با توجه به اهمیت تأمین برق پایدار در صنایع، ساختمان‌ها و تأسیسات حیاتی، انتخاب و استفاده صحیح از این تابلوها بسیار مهم است. با رعایت استانداردها، استفاده از تجهیزات با کیفیت و طراحی مناسب، می‌توان از عملکرد بهینه و ایمن این تابلوها اطمینان حاصل کرد.

---

سؤالات متداول

1. معرفی تابلو چنج اور دیزل ژنراتور  اتوماتیک و کاربردهای آن

تابلو چنج اور اتوماتیک سیستمی است که به صورت خودکار وظیفه انتقال بار بین منابع تغذیه را بر عهده دارد. کاربردهای آن شامل بیمارستان‌ها، دیتاسنترها، کارخانجات و هر مکانی است که نیاز به تأمین برق بدون وقفه دارد.

2. اجزای تشکیل‌دهنده تابلو چنج اور اتوماتیک و نحوه کارکرد آنها

اجزای اصلی شامل کنتاکتورها، رله‌های حفاظتی، کنترلر یا PLC، سنسورها و نمایشگرها هستند. این اجزا با همکاری یکدیگر وضعیت برق شبکه را نظارت کرده و در صورت قطع برق، به صورت خودکار بار را به ژنراتور منتقل می‌کنند.

3. نحوه نصب و راه‌اندازی تابلو چنج اور اتوماتیک

نصب باید توسط تکنسین‌های مجرب انجام شود. مراحل شامل نصب تابلو، اتصال کابل‌ها، تنظیمات کنترلی و تست عملکرد است.

4. آیا استفاده از تابلو چنج اور اتوماتیک در شرایط فضایی سخت و آب‌وهوای بد امکان‌پذیر است؟

بله، با انتخاب تابلوهایی با درجه حفاظت مناسب (مثلاً IP65 یا بالاتر) و استفاده از مواد مقاوم در برابر خوردگی، می‌توان از این تابلوها در شرایط محیطی سخت استفاده کرد.

5. طراحی تابلو چنج اور با توجه به نیازهای مشتریان

طراحی تابلو باید بر اساس نیازهای خاص هر مشتری انجام شود. این شامل تعیین مشخصات فنی، انتخاب تجهیزات مناسب و در نظر گرفتن استانداردها و مقررات مربوطه است.

6. نحوه کارکرد مدار کلید چنج اور

مدار کلید چنج اور با نظارت بر وضعیت برق منابع تغذیه، در صورت نیاز وظیفه انتقال بار را بر عهده دارد. این کار با استفاده از کنتاکتورها و رله‌های کنترلی انجام می‌شود.

7. نحوه نصب کلید چنج اور

نصب کلید چنج اور باید با رعایت اصول ایمنی و بر اساس دستورالعمل‌های تولیدکننده انجام شود. این شامل اتصال صحیح سیم‌ها، تست عملکرد و اطمینان از ایمنی نصب است.
