تابلو برق اینورتر

تابلو برق اینورتر یک بخش اساسی در سیستم‌های صنعتی و تجاری است که نقش مهمی در کنترل و مدیریت انرژی الکتریکی ایفا می‌کند. این تابلوها به‌منظور کنترل، حفاظت و بهینه‌سازی عملکرد اینورترها و تجهیزات متصل به آن‌ها طراحی و ساخته می‌شوند.

تعریف و عملکرد:

اینورتر دستگاهی است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل می‌کند و امکان تغییر فرکانس و ولتاژ را فراهم می‌سازد. تابلو برق اینورتر به‌عنوان یک مرکز کنترل، اینورتر را در بر می‌گیرد و با اضافه کردن تجهیزات حفاظتی، کنترلی و ارتباطی، یک سیستم کامل و ایمن برای کنترل موتورهای الکتریکی و سایر تجهیزات فراهم میکند.

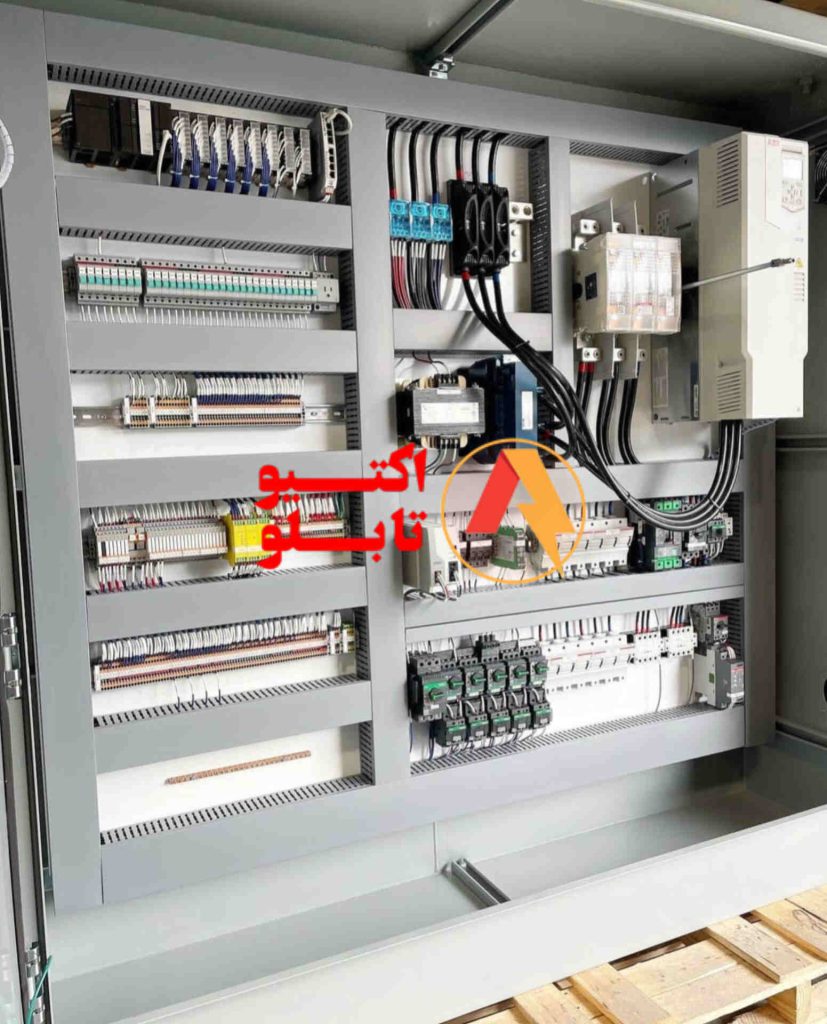

اجزای تشکیل‌دهنده تابلو برق اینورتر:

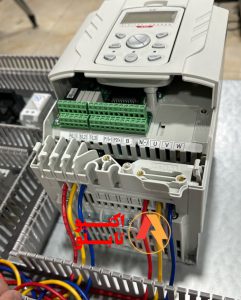

اینورتر (درایو فرکانس متغیر): قلب تابلو که وظیفه تبدیل و کنترل ولتاژ و فرکانس را بر عهده دارد.
قطعات حفاظتی:
- فیوزها و کلیدهای محافظ: برای حفاظت در برابر اضافه‌جریان و اتصال کوتاه.
- رله‌های حفاظتی: برای مانیتورینگ و حفاظت از شرایط غیرعادی.
مدارهای کنترلی و فرمان:
- PLC یا کنترل‌کننده‌های منطقی برنامه‌پذیر: برای کنترل هوشمند فرآیندها.
- ترمینال‌های ورودی/خروجی: برای ارتباط با سنسورها و عملگرها.
سیستم تهویه و خنک‌کننده:
- فن‌ها و دریچه‌های تهویه: برای جلوگیری از افزایش دمای داخلی تابلو.
بدنه و محفظه تابلو:
- جنس مناسب: فولادی، آلومینیومی یا پلاستیکی با درجه حفاظتی IP مناسب برای شرایط محیطی.

کاربردها:

صنایع تولیدی و فرآوری: کنترل ماشین‌آلات، نوار نقاله‌ها، پمپ‌ها و فن‌ها.
صنایع نفت و گاز: برای کنترل پمپ‌ها و کمپرسورها.
تأسیسات ساختمانی: سیستم‌های تهویه مطبوع و آسانسورها.
صنایع معدنی و فلزی: کنترل تجهیزات سنگین و خطوط تولید.

مزایای استفاده از تابلو برق اینورتر:

کنترل دقیق سرعت و گشتاور: امکان تنظیم دقیق عملکرد موتورهای الکتریکی بر اساس نیاز فرآیند.
صرفه‌جویی در مصرف انرژی: با بهینه‌سازی مصرف برق و کاهش هزینه‌های انرژی.
افزایش عمر مفید تجهیزات: کاهش سایش و استهلاک به دلیل راه‌اندازی و توقف نرم موتور.
ایمنی بالا: حفاظت از تجهیزات و افراد در برابر خطرات الکتریکی و مکانیکی.
انعطاف‌پذیری و ارتقاء آسان: امکان افزودن تجهیزات و تغییرات در سیستم با حداقل هزینه و زمان.

نکات مهم در طراحی و انتخاب تابلو برق اینورتر:

مشخصات فنی مناسب: انتخاب اینورتر و تجهیزات بر اساس توان، ولتاژ و جریان مورد نیاز.
شرایط محیطی: در نظر گرفتن دما، رطوبت، وجود گرد و غبار یا گازهای خورنده برای انتخاب محفظه مناسب.
استانداردها و گواهینامه‌ها: اطمینان از انطباق تابلو با استانداردهای ملی و بین‌المللی مرتبط.
حفاظت الکترومغناطیسی (EMC): جلوگیری از تداخلات الکترومغناطیسی با سایر تجهیزات.
خدمات پس از فروش و پشتیبانی: اطمینان از دسترسی به قطعات یدکی و پشتیبانی فنی.

جمع‌بندی:

تابلو برق اینورتر با ترکیب اجزای الکتریکی و الکترونیکی پیشرفته، امکان کنترل بهینه و ایمن موتورهای الکتریکی و تجهیزات صنعتی را فراهم می‌کند. استفاده از این تابلوها منجر به بهبود کارایی، صرفه‌جویی در انرژی، افزایش بهره‌وری و کاهش هزینه‌های نگهداری می‌شود. در طراحی و انتخاب تابلو برق اینورتر، توجه به نیازهای خاص هر کاربرد و رعایت استانداردهای فنی و ایمنی از اهمیت ویژه‌ای برخوردار است.

با انتخاب صحیح تابلو برق اینورتر و استفاده از آن در سیستم‌های صنعتی و تجاری، می‌توان به توسعه پایدار، بهبود عملکرد و رقابت‌پذیری بیشتر در بازارهای مختلف دست

قیمت تابلو برق اینورتر

قیمت تابلو برق اینورتر بسته به عوامل مختلفی مانند توان اینورتر، نوع و مدل اینورتر، تجهیزات جانبی، استانداردهای رعایت شده، مواد استفاده شده در ساخت تابلو، و نیازهای خاص پروژه متغیر است.

عوامل تأثیرگذار بر قیمت:

توان و ظرفیت اینورتر:
- هرچه توان و ظرفیت اینورتر بیشتر باشد، قیمت آن بالاتر خواهد بود.
نوع اینورتر:
- برند و مدل: برندهای معتبر و با کیفیت ممکن است قیمت بالاتری داشته باشند.
- ویژگی‌ها و قابلیت‌ها: اینورترهایی با امکانات پیشرفته‌تر مانند ارتباطات شبکه، حفاظت‌های بیشتر، کارایی بالا و غیره ممکن است هزینه بیشتری داشته باشند.
تجهیزات جانبی:
- استفاده از قطعات حفاظتی با کیفیت بالا مانند فیوزها، رله‌ها، کلیدها و غیره.
- وجود سیستم‌های تهویه و خنک‌کننده مناسب.
مواد و کیفیت ساخت:
- بدنه تابلو: استفاده از مواد مقاوم و با کیفیت مانند فولاد، آلومینیوم یا استیل ضدزنگ.
- درجه حفاظت (IP): تابلوهای با درجه حفاظت بالاتر برای محیط‌های سخت‌تر قیمت بیشتری دارند.
طراحی و سفارشی‌سازی:
- اگر تابلو به صورت سفارشی و مطابق با نیازهای خاص پروژه طراحی شود، ممکن است هزینه بیشتری داشته باشد.
نصب و راه‌اندازی:
- هزینه‌های مرتبط با نصب، راه‌اندازی و آموزش نیز می‌تواند به قیمت کل اضافه شود.

چگونه قیمت دقیق را دریافت کنیم:

برای دریافت قیمت دقیق و به‌روز تابلو برق اینورتر، پیشنهاد می‌شود:

تماس با شرکت اکتیو تابلو:
- کارشناسان فروش و فنی شرکت می‌توانند با بررسی نیازهای شما، قیمت دقیق را ارائه دهند.
- اطلاعات تماس در بخش “تماس با ما” وب‌سایت اکتیو تابلو موجود است.
مشاوره تخصصی:
- با ارائه جزئیات پروژه، نیازها و مشخصات فنی مورد نظر، می‌توانید از مشاوره تخصصی بهره‌مند شوید و بهترین گزینه را با توجه به بودجه خود انتخاب کنید.

اینورتر چیست؟

اینورتر یا ترانس اینورتر، دستگاه الکترونیکی است که برای تغییر جهت جریان الکتریکی یا تبدیل ولتاژ و فرکانس در سیستم‌های برق به کار می‌رود. این دستگاه‌ها معمولاً برای کنترل موتورهای الکتریکی AC (متناوب) استفاده می‌شوند. یکی از کاربردهای مهم اینورترها در صنعت، کنترل سرعت موتورهای القایی است. اینورترها با استفاده از پالس‌های عرض متغیر (PWM) قادر به تنظیم ولتاژ و فرکانس خروجی هستند که این امر به کنترل دقیق سرعت و گشتاور موتور منجر می‌شود. علاوه بر این، اینورترها در تبدیل انرژی DC (مستقیم) به AC نیز کاربرد دارند، مثلاً در سیستم‌های تولید انرژی خورشیدی یا باتری‌های خودروهای الکتریکی.

در سیستم‌های برق، اینورترها نقش مهمی در بهبود کارایی و کاهش مصرف انرژی ایفا می‌کنند. آنها با تغییر فرکانس و ولتاژ، موجب می‌شوند که موتورها فقط انرژی لازم را مصرف کنند و این امر به صرفه‌جویی در انرژی کمک می‌کند. همچنین، اینورترها می‌توانند عملکرد موتور را در شرایط مختلف بهینه کنند و عمر مفید آن را افزایش دهند. در صنایع مختلف از قبیل تولید، حمل و نقل، و حتی خانگی، اینورترها به عنوان یکی از اجزای کلیدی سیستم‌های برق شناخته می‌شوند. به طور کلی، اینورترها با ارائه کنترل دقیق و کارآمد بر روی موتورها و سایر تجهیزات الکتریکی، نقش مهمی در بهبود کارایی و کاهش هزینه‌های انرژی ایفا می‌کنند.

عملکرد اینورتر

اینورتر با استفاده از تجهیزات الکترونیکی قدرت مانند ترانزیستورها، IGBTها و MOSFETها، ولتاژ DC را به ولتاژ AC تبدیل می‌کند. این فرآیند شامل تغییر جهت جریان مستقیم به صورت متناوب است، به گونه‌ای که شکل موج خروجی شبیه به موج سینوسی یا سایر اشکال موج AC باشد.

انواع اینورترها

اینورترهای موج سینوسی خالص (Pure Sine Wave Inverters):
- ویژگی‌ها:
  - تولید ولتاژ خروجی با موج سینوسی کامل.
  - مناسب برای تجهیزات حساس و الکترونیک‌های دقیق.
- کاربردها:
  - تجهیزات پزشکی، سیستم‌های مخابراتی، دستگاه‌های صوتی و تصویری حرفه‌ای.
اینورترهای موج سینوسی اصلاح‌شده (Modified Sine Wave Inverters):
- ویژگی‌ها:
  - تولید موج خروجی شبیه به سینوسی با برخی تغییرات.
  - هزینه کمتر نسبت به نوع خالص.
- کاربردها:
  - لوازم خانگی عمومی، ابزارهای برقی کوچک.
اینورترهای موج مربعی (Square Wave Inverters):
- ویژگی‌ها:
  - تولید موج خروجی مربعی.
  - ساده‌ترین و ارزان‌ترین نوع اینورتر.
- کاربردها:
  - کمتر مورد استفاده به دلیل کیفیت پایین تر توان خروجی

کاربرد اینورترها

اینورترها در زمینه‌های مختلفی کاربرد دارند که هر کدام به نوع خاصی از تبدیل انرژی الکتریکی نیاز دارند. در زیر به برخی از کاربردهای اصلی اینورترها اشاره می‌کنم:

1. سیستم‌های برق خورشیدی (Solar Power Systems):

تبدیل DC به AC: اینورترها برق DC تولید شده توسط پنل‌های خورشیدی را به برق AC تبدیل می‌کنند که می‌تواند برای استفاده در خانه‌ها، تجارت‌ها یا وارد شبکه برق شود.

2. تأمین برق اضطراری (Emergency Power Supply):

سیستم‌های UPS: در مواقع قطع برق، اینورترها برق ذخیره شده در باتری‌ها را به AC تبدیل می‌کنند تا تجهیزات حساس مانند کامپیوترها، سرورها و تجهیزات پزشکی بدون وقفه کار کنند.

3. وسایل نقلیه (Vehicles):

کاروان‌ها و قایق‌ها: اینورترها برق DC باتری وسیله نقلیه را به AC تبدیل می‌کنند تا برای استفاده از دستگاه‌های الکتریکی معمولی مانند لپ‌تاپ، تلویزیون و غیره.

4. صنایع (Industrial Applications):

کنترل موتورها: اینورترها برای تغییر سرعت موتورهای الکتریکی با تغییر فرکانس برق AC استفاده می‌شوند.
تغذیه تجهیزات: برخی از تجهیزات صنعتی نیاز به ولتاژ و فرکانس خاصی دارند که اینورترها این نیاز را برآورده می‌کنند.

5. مناطق دورافتاده (Remote Areas):

برق رسانی به مناطق بدون برق: در مناطقی که دسترسی به شبکه برق ملی ندارند، اینورترها همراه با منابع انرژی تجدیدپذیر مانند خورشیدی یا بادی برای تأمین برق استفاده می‌شوند.

6. کاربرد در مراکز داده (Data Centers):

پشتیبانی از سیستم‌ها: برای تأمین برق بدون وقفه و محافظت از سرورها و تجهیزات شبکه در برابر قطع برق.

7. تجهیزات پزشکی (Medical Equipment):

برخی از تجهیزات پزشکی نیاز به منبع برق پایدار و بدون وقفه دارند که اینورترها این نیاز را برآورده می‌کنند.

8. تلفن همراه و لپ‌تاپ (Mobile Devices):

شارژرهای اینورتر: برخی شارژرهای ماشین برای دستگاه‌های موبایل و لپ‌تاپ از اینورترهای کوچک برای تبدیل برق DC خودرو به AC استفاده می‌کنند.

9. سیستم‌های هوشمند و IoT:

برای تأمین برق به دستگاه‌های هوشمند و اینترنت اشیا که ممکن است نیاز به منبع برق مستقل داشته باشند.

این کاربردها نشان می‌دهد که اینورترها در بسیاری از جنبه‌های زندگی مدرن و صنعت نقش اساسی دارند و به تبدبل و مدیریت انرژی الکتریکی کمک میکنند.

نحوه خواندن کد اینورتر

نحوه خواندن کد اینورتر بسته به برند و مدل آن متفاوت است. با این حال، به طور کلی، کد اینورتر اطلاعاتی مانند نوع اینورتر، توان خروجی، ولتاژ ورودی و خروجی، فرکانس، و ویژگی های اضافی را نشان می دهد.

در اینجا یک نمونه از کد یک اینورتر و نحوه خواندن آن آورده شده است:

مثال:

SMA Sunny Boy 3.0-US-41

SMA: نام برند اینورتر (SMA)

Sunny Boy: سری اینورتر (Sunny Boy)

3.0: توان خروجی اینورتر (3.0 کیلووات)

US: نوع اینورتر (US برای ایالات متحده)

41: شماره مدل

اطلاعاتی که معمولا در کد اینورتر وجود دارد:

نام برند: نام شرکت تولید کننده اینورتر.

سری اینورتر: سری اینورتر (مثلا Sunny Boy ، Grid Tie ، Off Grid).

توان خروجی: توان خروجی اینورتر به کیلووات (kW) یا وات (W).

ولتاژ ورودی: ولتاژ ورودی DC به اینورتر (مثلا 12V ، 24V ، 48V).

ولتاژ خروجی: ولتاژ خروجی AC از اینورتر (مثلا 220V ، 240V ، 110V).

فرکانس: فرکانس خروجی AC از اینورتر (مثلا 50Hz ، 60Hz).

ویژگی های اضافی: ویژگی های اضافی مانند حفاظت ، کنترل ، نظارت و ارتباطات .

نکات مهم:

دفترچه راهنما: برای اطلاعات جزئی درباره کد اینورتر ، به دفترچه راهنمای اینورتر مراجعه کنید.

سایت سازنده:سایت سازنده اینورتر معمولا اطلاعات کامل درباره کد اینورتر را ارائه می دهد.

مشاوره با متخصص: در صورت نیاز به اطلاعات بیشتر ، با متخصص الکتریکی (مجموعه اکتیو تابلو ) مشاوره کنید.

با استفاده از اطلاعات در کد اینورتر ، می توانید نوع اینورتر ، توان خروجی ، ولتاژ ورودی و خروجی ، فرکانس و ویژگی های اضافی را شناسایی کنید.

اینورتر 12به 220

اینورتر 12 به 220، به اینورتر DC به AC اشاره دارد. این نوع اینورتر، ولتاژ مستقیم (DC) با ولتاژ 12 ولت را به ولتاژ متناوب (AC) با ولتاژ 220 ولت تبدیل می‌کند. این نوع اینورترها معمولاً برای تبدیل برق باتری‌های 12 ولت (مانند باتری‌های خودرو) به برق متناوب مورد استفاده در خانه یا دستگاه‌های الکتریکی دیگر استفاده می‌شوند.

کاربردهای اینورتر 12 به 220:

سیستم های انرژی خورشیدی خانگی: برای تامین برق لوازم خانگی کوچک مانند روشنایی ، تلویزیون ، کامپیوتر و لوازم خانگی کوچک از انرژی خورشیدی با استفاده از باتری 12 ولت.

سیستم های ذخیره سازی انرژی کوچک: برای تامین برق اضطراری در مواقع قطع برق در خانه ، کارگاه و مغازه های کوچک با استفاده از باتری 12 ولت.
تامین برق تجهیزات الکترونیکی: برای تامین برق تجهیزات الکترونیکی مانند لپ تاپ ، تلفن همراه و دوربین در سفر و کمپینگ با استفاده از باتری 12 ولت.

در کل، اینورتر 12 به 220 یک راه حل مناسب برای تامین برق مصرف کنندگان سبک در کاربردهای مختلف است. با انتخاب اینورتر مناسب و نصب صحیح، می توان از مزایای زیاد این نوع اینورتر بهره مند شد.

رنج تابلو برق اینورتر

رنج تابلو برق اینورتر به عوامل متعددی بستگی دارد و شامل طیف وسیعی از اندازه و توان است. این رنج را می‌توان از چندین جنبه بررسی کرد:

توان خروجی:این مهم‌ترین عامل است. اینورترها از چند صد وات تا صدها کیلووات توان خروجی دارند. یک اینورتر کوچک ممکن است برای یک موتور کوچک در یک ابزار برقی استفاده شود، در حالی که یک اینورتر بزرگ برای کنترل سرعت یک پمپ بزرگ صنعتی مورد نیاز است.
ولتاژ ورودی: اینورترها برای ولتاژهای مختلف AC (مثلاً 220V، 380V، 400V و …) طراحی می‌شوند. انتخاب ولتاژ ورودی به نوع موتور و منبع تغذیه موجود بستگی دارد.
فرکانس ورودی: اینورترها برای فرکانس‌های مختلف (معمولاً 50Hz یا 60Hz) طراحی می‌شوند. بسته به منطقه جغرافیایی و استانداردهای محلی، این پارامتر مهم است.
نوع موتور: اینورترها برای موتورهای مختلف (تکفاز، سه فاز، سنکرون، القایی) طراحی می‌شوند. نوع موتور، پارامترهای انتخاب اینورتر را تعیین می‌کند.
نوع کنترل: اینورترها با انواع مختلف کنترل سرعت (مانند کنترل V/F، کنترل برداری و …) ارائه می‌شوند. نوع کنترل به نیازهای کاربردی وابسته است.
ویژگی‌های حفاظتی: اینورترها با ویژگی‌های حفاظتی مختلفی (مانند حفاظت در برابر اضافه بار، اتصال کوتاه و …) ارائه می‌شوند. ویژگی‌های حفاظتی نیز در انتخاب رنج مناسب مؤثرند.
ابعاد فیزیکی: اینورترها در اندازه‌های مختلف وجود دارند. این اندازه به توان خروجی و نوع نصب بستگی دارد.

به طور خلاصه، رنج تابلو برق اینورتر بسیار گسترده است و انتخاب مناسب آن به ویژگی‌های موتور، بار، و نیازهای کنترل سرعت و حفاظت بستگی دارد. به همین دلیل، مشاوره با متخصصان برق و ارائه مشخصات دقیق کاربرد، ضروری است.

کاربری های سبک:

اینورترهای سبک کار، اینورترهایی هستند که برای کاربردهایی با بارهای سبک‌تر و نیازهای کنترل کمتر طراحی شده‌اند. به طور کلی، ویژگی‌های آن‌ها نسبت به اینورترهای سنگین کار، به شرح زیر است:

توان خروجی پایین‌تر: برای موتورهای با توان الکتریکی کمتر مناسب هستند.
حداقل قابلیت تحمل جریان و گشتاور: برای کاربردهای با بارهای سبک و نیازهای کنترل ساده‌تر مناسب هستند.
ساختار ساده‌تر و سبکتر: ساختار فیزیکی و اجزای داخلی آن ساده‌تر و سبک‌تر از اینورترهای سنگین کار است.
سیستم خنک‌کاری ساده‌تر: سیستم خنک‌کاری آن‌ها معمولا ساده‌تر است و برای شرایط محیطی کمتر سخت طراحی شده‌اند.
قیمت پایین‌تر: به طور کلی قیمت اینورترهای سبک کار نسبت به اینورترهای سنگین کار کمتر است.
تنوع کمتر در تنظیمات:ممکن است گزینه‌های تنظیم و پیکربندی در اینورترهای سبک کار محدودتر باشد.

اینورترهای سبک کار اغلب برای کاربردهایی مانند دستگاه‌های کوچک صنعتی، ابزارهای برقی و سیستم‌های کنترل ساده‌تر به کار می‌روند.

کاربری های سنگین:

اینورتر سنگین کار، نوعی اینورتر (درایو فرکانس متغیر) است که برای کاربردهای با بار سنگین و شرایط سخت طراحی شده است. این بدان معناست که:

توان خروجی بالاتر: قادر به کنترل موتورهای با توان الکتریکی بسیار بیشتر از اینورترهای معمولی است.
قابلیت تحمل جریان و گشتاور بالاتر:برای موتورهایی که در شرایط شدید کار می‌کنند، مناسب‌تر هستند.
ساختار مقاوم‌تر: ساختار فیزیکی و اجزای داخلی آن به گونه‌ای طراحی شده که در برابر شرایط سخت محیطی (مانند دمای بالا، رطوبت و لرزش) و همچنین بارهای شدید مقاوم باشد.
سیستم خنک‌کاری پیشرفته: معمولاً سیستم خنک‌کاری قوی‌تری برای جلوگیری از گرم شدن بیش از حد و تضمین عملکرد پایدار در شرایط سنگین دارند.
حفاظت‌های بیشتر: دارای سیستم‌های حفاظتی پیشرفته‌تری برای محافظت از موتور و خود اینورتر در برابر اضافه بار، اتصال کوتاه و سایر شرایط نامطلوب هستند.
بهینه‌سازی عملکرد در سرعت‌های پایین: برای موتورهایی که در سرعت‌های پایین و گشتاور بالا کار می‌کنند، عملکرد بهتری دارند.

در کل، اینورترهای سنگین کار برای کاربردهایی مانند سیستم‌های پمپ، کمپرسور، جرثقیل، نوار نقاله و … که نیاز به کنترل دقیق و توان بالا دارند، مناسب‌تر هستند.

انواع تابلو برق اینورتر

تابلو برق اینورتر دستگاه‌هایی هستند که برای کنترل، حفاظت و مدیریت اینورترها در سیستم‌های برقی استفاده می‌شوند. این تابلوها بسته به نوع کاربرد، ویژگی‌ها و نیازهای صنعتی به انواع مختلفی تقسیم می‌شوند. در زیر به برخی از انواع رایج تابلو برق اینورتر اشاره شده است:

1. تابلو برق اینورتر تک‌فاز:

– مناسب برای کاربردهای خانگی یا صنعتی کوچک.

– برای کنترل موتورهای تک‌فاز و تجهیزات با توان پایین استفاده می‌شود.

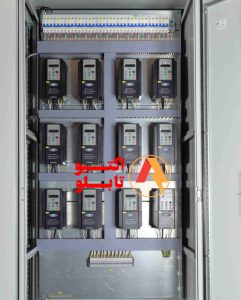

2. تابلو برق اینورتر سه‌فاز:

– برای کاربردهای صنعتی و تجاری با نیاز به توان بالا.

– کنترل موتورهای سه‌فاز و تجهیزات سنگین را فراهم می‌کند.

3. تابلو برق اینورتر خورشیدی (فتوولتائیک):

– مخصوص سیستم‌های انرژی خورشیدی.

– تبدیل جریان مستقیم (DC) تولید شده توسط پنل‌های خورشیدی به جریان متناوب (AC) قابل استفاده در شبکه برق.

4. تابلو برق اینورتر با درایو فرکانس متغیر (VFD):

– کنترل سرعت و گشتاور موتورهای الکتریکی.

– بهینه‌سازی مصرف انرژی و افزایش عمر مفید تجهیزات.

5. تابلو برق اینورتر چندمنظوره:

– ترکیبی از ویژگی‌های مختلف برای پاسخگویی به نیازهای متنوع.

– قابلیت کنترل چندین موتور یا تجهیزات به طور همزمان.

6. تابلو برق اینورتر با سافت استارتر:

– کاهش جریان راه‌اندازی اولیه موتور.

– جلوگیری از ضربه‌های مکانیکی و الکتریکی به تجهیزات.

7. تابلو برق اینورتر صنعتی (Industrial Inverter Panel):

-برای استفاده در محیط‌های صنعتی طراحی شده‌اند،

-جایی که نیاز به تبدیل برق با ولتاژ و فرکانس‌های مختلف وجود دارد.

– این تابلوها معمولاً بسیار قوی و با قابلیت‌های محافظتی بالا هستند.

8. تابلو برق اینورتر ضد انفجار:

– طراحی شده برای محیط‌های خطرناک با پتانسیل انفجار.

– دارای استانداردهای ایمنی بالا.

9. تابلو برق اینورتر قابل حمل:

– طراحی جمع‌وجور و قابل حمل.

– مناسب برای کاربردهای موقت یا مکان‌هایی که فضای محدودی دارند.

10. تابلو برق اینورتر آنلاین (Online/Double Conversion Inverter Panel):

(تابلو برق UPS )

در این سیستم، برق همیشه از طریق اینورتر عبور می‌کند، حتی زمانی که برق شهری وجود دارد، که این امر باعث محافظت بهتر از تجهیزات حساس می‌شود.

هر نوع از این تابلوها ممکن است دارای ویژگی‌های خاص مانند نمایشگرهای LCD، امکانات ارتباطی برای مانیتورینگ از راه دور، سیستم‌های خنک‌کننده، و محافظت‌های الکتریکی متنوع باشند. انتخاب نوع مناسب بستگی به نیازهای خاص، محیط کاری و بودجه دارد.

ویژگی‌ها و مزایا:

– حفاظت کامل: دارای سیستم‌های حفاظتی در برابر اضافه‌جریان، اتصال کوتاه، حرارت زیاد و …

– کنترل هوشمند: امکان برنامه‌ریزی و کنترل دقیق تجهیزات.

– صرفه‌جویی در انرژی: بهینه‌سازی مصرف برق و کاهش هزینه‌ها.

– سازگاری بالا: قابلیت اتصال به انواع موتور‌ها و تجهیزات برقی.

– نصب و راه‌اندازی آسان: طراحی کاربرپسند و امکان نصب سریع.

خرید تابلو برق اینورتر

نکات مهم در انتخاب تابلو برق اینورتر:

– نوع کاربرد:صنعتی، تجاری، خانگی، خورشیدی و …

– توان مورد نیاز: بر اساس نیاز مصرفی تجهیزات.

– محیط کاری: شرایط محیطی مانند دما، رطوبت، گرد و غبار و …

– استانداردها و گواهینامه‌ها: اطمینان از کیفیت و ایمنی تابلو.

برای انتخاب بهترین گزینه متناسب با نیازهای خود، می‌توانید با متخصصان **اکتیو تابلو** مشورت کنید. این مجموعه با ارائه مشاوره تخصصی و محصولات با کیفیت، شما را در یافتن مناسب‌ترین تابلو برق اینورتر یاری می‌کند.

تماس با اکتیو تابلو:

– وب‌سایت:با مراجعه به وب‌سایت اکتیو تابلو، می‌توانید اطلاعات بیشتری در مورد محصولات و خدمات آن‌ها کسب کنید.

– پشتیبانی مشتریان: از طریق شماره تماس‌ها و ایمیل‌های موجود در وبسایت و بخش “تماس با ما” وب‌سایت، می‌توانید با کارشناسان ما ارتباط برقرار کنید.

مهندس ناظری 09199833121

آدرس :تهران _لاله زار جنوبی_ پاساژ بزرگ نور_طبقه دوم

جمع‌بندی:

انتخاب درست تابلو برق اینورتر تأثیر بسزایی در کارایی، ایمنی و بهره‌وری سیستم‌های برقی دارد. با شناخت انواع مختلف و ویژگی‌های هر یک، می‌توانید تصمیم‌گیری مطلوبی داشته باشید.

کاربرد اینورتر در تابلو برق

اینورتر یا درایو فرکانس متغیر (VFD) دستگاهی است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل کرده و امکان کنترل فرکانس و ولتاژ خروجی را فراهم می‌کند. در تابلوهای برق، اینورترها نقش حیاتی در کنترل، حفاظت و بهینه‌سازی عملکرد موتورهای الکتریکی و تجهیزات صنعتی دارند.

در لینک زیر به کاربرد های اصلی اینورتر در تابلو برق پرداخته ایم.

همه چیز در باره نقش اینور تر ها در تابلو های برق کلیک کنید.

قیمت تابلو برق اینورتر سه فاز

نقشه تابلو برق اینورتر

نمونه تابلو برق اینورتر

طراحی تابلو اینورتر

طراحی تابلو اینورتر یکی از مراحل حیاتی در فراهم‌سازی یک سیستم کنترل موتور یا تجهیزات برقی است که نیازمند دانش فنی و تخصصی در زمینه مهندسی برق و الکترونیک می‌باشد. تابلو اینورتر به منظور کنترل، حفاظت و مدیریت عملکرد اینورتر و تجهیزاتی که به آن متصل هستند، طراحی و ساخته می‌شود.

مراحل طراحی تابلو اینورتر:

1. تحلیل نیازمندی‌ها:

– شناسایی کاربرد: ابتدا باید کاربرد دقیق تابلو مشخص شود؛ مثلاً کنترل یک موتور خاص، سیستم انتقال مواد، پمپ، فن یا سایر تجهیزات صنعتی.

– مشخصات فنی مورد نیاز:

– توان و جریان نامی: توان اینورتر و تجهیزات متصل به آن.

– ولتاژ کاری: ولتاژ ورودی و خروجی (تک‌فاز یا سه‌فاز).

– فرکانس کاری: بازه فرکانسی مورد نیاز برای کنترل سرعت موتور.

– شرایط محیطی: دما، رطوبت، گرد و غبار، وجود گازهای خورنده و …

2. انتخاب اینورتر مناسب:

– برند و مدل: بر اساس نیازهای فنی و بودجه، اینورتر مناسب انتخاب می‌شود.

– ویژگی‌های اینورتر:

– قابلیت‌های کنترلی: مانند PID کنترل، مدهای کنترلی مختلف.

– حفاظت‌ها: حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ، حرارت زیاد و …

– ارتباطات: پشتیبانی از پروتکل‌های ارتباطی مانند Modbus، Profibus و …

3. طراحی مدار قدرت و فرمان:

– مدار قدرت:

– کلیدهای مدارشکن (Circuit Breaker): برای حفاظت از مدار در برابر اضافه‌جریان و اتصال کوتاه.

– کنتاکتورها و رله‌ها: برای کنترل قطع و وصل جریان.

– فیلترهای EMI/RFI: برای کاهش نویزهای الکترومغناطیسی.

– سلف‌ها و خازن‌ها: برای بهبود کیفیت توان و کاهش هارمونیک‌ها.

– مدار فرمان:

– PLC یا کنترلر: برای برنامه‌ریزی و کنترل هوشمند سیستم.

– نمایشگرها و HMI: برای نمایش وضعیت سیستم و امکان تنظیمات توسط اپراتور.

– سنسورها و ورودی‌ها: مانند سنسورهای حرارت، فشار، جریان و …

– خروجی‌ها: برای کنترل تجهیزات جانبی یا ارسال سیگنال به سیستم‌های دیگر.

4. طراحی مکانیکی تابلو:

– انتخاب بدنه تابلو:

– جنس: فلزی، پلاستیکی یا استیل ضدزنگ بسته به شرایط محیطی.

– درجه حفاظت (IP):برای مقاومت در برابر نفوذ آب، گرد و غبار و …

– تهویه و خنک‌کننده:

– فن‌ها یا سیستم‌های خنک‌کننده: برای جلوگیری از افزایش دمای داخل تابلو.

– قرارگیری مناسب تجهیزات: برای جریان هوای مؤثر.

5. نقشه‌کشی و مستندسازی:

– نقشه‌های فنی:

– نقشه تک‌خطی (Single Line Diagram): نمایش کلی مدار قدرت.

– نقشه‌های جزئیات مدار فرمان و قدرت.

– لیست قطعات:

– مشخص کردن تمامی قطعات و تجهیزات مورد نیاز با مشخصات فنی.

6. مونتاژ و سیم‌کشی:

– نصب تجهیزات در تابلو:

– رعایت استانداردها و فاصله‌های مجاز بین تجهیزات.

– سیم‌کشی:

– استفاده از سیم و کابل‌های با کیفیت و مناسب از نظر سطح مقطع و نوع عایق.

– علامت‌گذاری و شماره‌گذاری سیم‌ها برای تشخیص آسان.

7. تست و راه‌اندازی:

– تست‌های اولیه:

– بررسی اتصالات و اطمینان از صحت سیم‌کشی.

– اندازه‌گیری مقاومت عایقی و اطمینان از عدم وجود اتصال کوتاه.

– راه‌اندازی نرم‌افزاری:

– برنامه‌ریزی اینورتر و کنترلرها بر اساس نیازمندی‌ها.

– تست عملکردی:

– بررسی عملکرد صحیح اینورتر و تجهیزات مرتبط در شرایط واقعی.

– تنظیمات نهایی و بهینه‌سازی پارامترها.

8. ایمنی و استانداردها:

– رعایت استانداردهای ملی و بین‌المللی:

– استاندارد IEC، ANSI، NEMA و غیره.

– برچسب‌گذاری و هشدارها:

– نصب برچسب‌های هشدار و اطلاعاتی برای آگاهی کاربران.

– تجهیزات حفاظتی:

– استفاده از فیوزها، رله‌های حفاظتی و سیستم‌های اطفاء حریق در صورت نیاز.

نکات مهم در طراحی تابلو اینورتر:

– انتخاب تجهیزات با کیفیت:

– استفاده از قطعات و تجهیزات با کیفیت بالا باعث افزایش عمر مفید تابلو و کاهش هزینه‌های نگهداری می‌شود.

– مدیریت فضا:

– طراحی مناسب داخلی تابلو برای دسترسی آسان به تجهیزات و امکان توسعه آینده.

– سازگاری الکترومغناطیسی (EMC):

– رعایت نکات EMC برای جلوگیری از تداخل امواج الکترومغناطیسی و عملکرد صحیح تجهیزات.

– ارتینگ مناسب:

– طراحی سیستم زمین (ارت) صحیح برای ایمنی و عملکرد مطلوب.

– مستندسازی کامل:

– تهیه دفترچه راهنما، نقشه‌ها و دستورالعمل‌های لازم برای استفاده و نگهداری تابلو.

مزایای استفاده از تابلو اینورتر طراحی شده بهینه:

– افزایش بهره‌وری و کارایی سیستم‌های صنعتی.

– کاهش مصرف انرژی و هزینه‌های مرتبط.

– بهبود کنترل و دقت در فرآیندهای صنعتی.

– افزایش ایمنی و حفاظت از تجهیزات و اپراتورها.

توصیه‌ها

– مشاوره با متخصصان:

– برای طراحی تابلو اینورتر، از تجربیات و دانش مهندسان متخصص در این زمینه بهره‌مند شوید.

– استفاده از نرم‌افزارهای تخصصی:

– نرم‌افزارهای CAD برای نقشه‌کشی و نرم‌افزارهای شبیه‌سازی برای تحلیل عملکرد تابلو.

– آموزش اپراتورها:

– آموزش صحیح کاربران و اپراتورها برای استفاده بهینه و ایمن از تابلو.

خدمات شرکت اکتیو تابلو:

اکتیو تابلو با سال‌ها تجربه در زمینه طراحی و ساخت انواع تابلوهای برق و اینورتر، آماده است تا شما را در این مسیر همراهی کند. خدمات ما شامل موارد زیر می‌شود:

– مشاوره تخصصی: ارائه مشاوره در زمینه انتخاب تجهیزات و طراحی بهینه.

– طراحی و ساخت: طراحی سفارشی تابلوهای اینورتر بر اساس نیازهای شما.

– نصب و راه‌اندازی: انجام تمامی مراحل نصب، راه‌اندازی و تست تابلو.

– پشتیبانی و خدمات پس از فروش: ارائه خدمات نگهداری، تعمیرات و پاسخ‌گویی به سؤالات شما.
