کنتاکتور: قلب تپنده کنترل مدارهای قدرت در صنعت

در دنیای وسیع برق صنعتی و سیستم‌های اتوماسیون، کنتاکتور نقشی حیاتی و غیرقابل انکار ایفا می‌کند. این کلید مغناطیسی قدرتمند، به عنوان یکی از اصلی‌ترین اجزای تابلوهای برق، مسئولیت قطع و وصل ایمن و مطمئن مدارهای الکتریکی را بر عهده دارد. از روشن و خاموش کردن موتورهای الکتریکی عظیم گرفته تا کنترل سیستم‌های گرمایشی و روشنایی در مقیاس بزرگ، کنتاکتورها با عملکرد دقیق و قابل اعتماد خود، امکان کنترل و مدیریت جریان‌های بالای الکتریکی را فراهم می‌آورند. در این مقاله، به بررسی عمیق‌تر این قطعه کلیدی در دنیای برق صنعتی خواهیم پرداخت.

کنتاکتور: کلید قدرتمند در دنیای برق صنعتی

در دنیای پیچیده و پویا مهندسی برق، دستگاه‌های بی‌شماری وجود دارند که نقش حیاتی در عملکرد سیستم‌های الکتریکی ایفا می‌کنند. یکی از این دستگاه‌های حیاتی، کنتاکتور است. کنتاکتور که اغلب به عنوان یک سوئیچ الکترومغناطیسی قدرتمند شناخته می‌شود، یک جزء ضروری در طیف وسیعی از کاربردهای صنعتی و تجاری است. در این مقاله، به بررسی عملکرد، کاربردها و اهمیت کنتاکتورها در دنیای مهندسی برق می‌پردازیم.

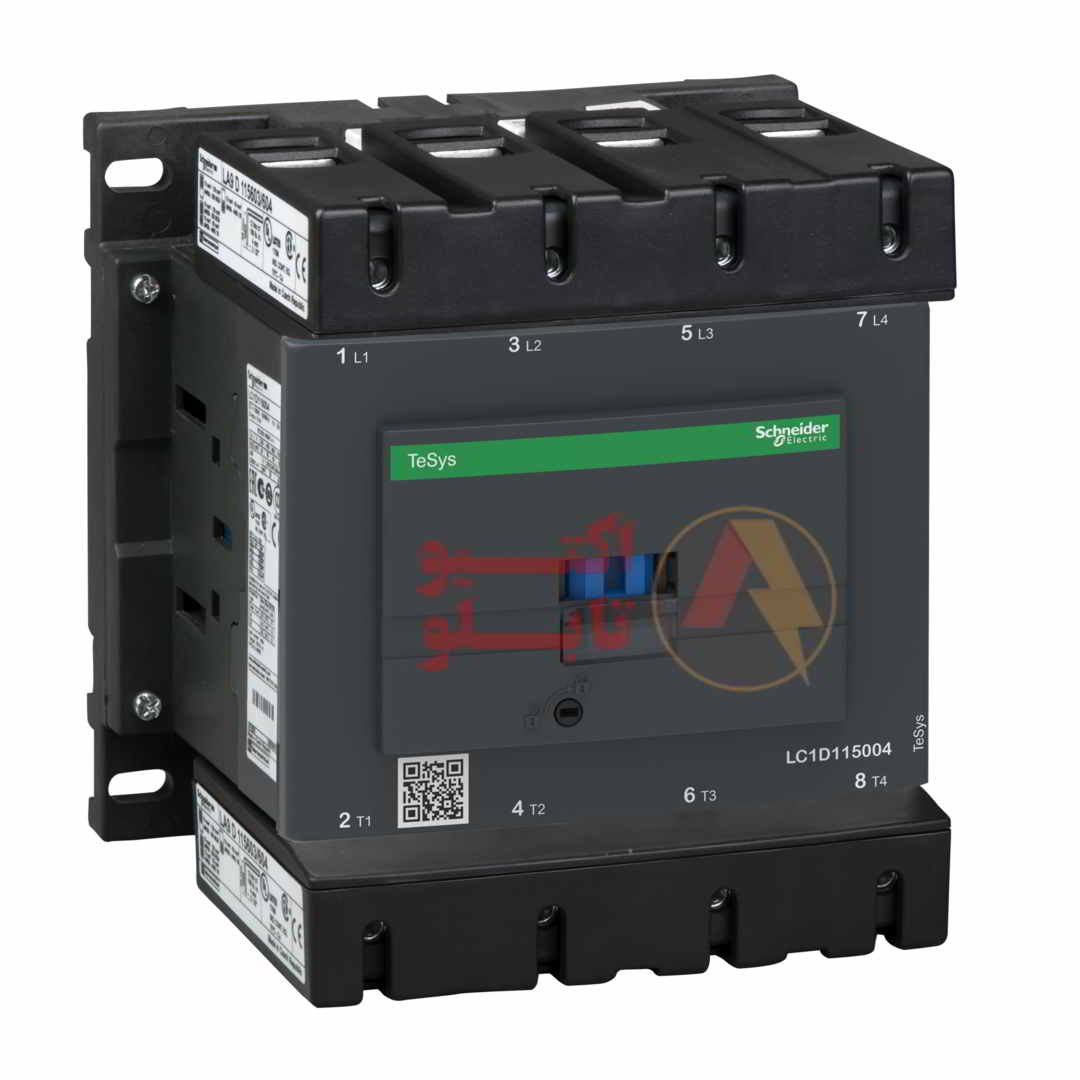

کنتاکتور چیست؟

کنتاکتور یک سوئیچ الکترومغناطیسی است که برای قطع و وصل یک مدار الکتریکی طراحی شده است. بر خلاف کلیدهای دستی، کنتاکتورها با استفاده از یک سیم پیچ الکترومغناطیسی کنترل می‌شوند و این امکان را فراهم می‌کنند تا مدارهای پرقدرت را از راه دور و به صورت خودکار کنترل کنند. در واقع، کنتاکتورها به عنوان واسط بین مدارهای کنترل کم‌توان و مدارهای قدرت پرتوان عمل می‌کنند.

ساختار و نحوه کار کنتاکتور

یک کنتاکتور معمولاً از اجزای زیر تشکیل شده است:

• سیم پیچ (Coil): هنگامی که جریان الکتریکی از سیم پیچ عبور می‌کند، یک میدان مغناطیسی ایجاد می‌کند.
• هسته مغناطیسی: این هسته، میدان مغناطیسی را تقویت کرده و به حرکت مکانیزم کنتاکتور کمک می‌کند.
• تماس‌ها (Contacts): این تماس‌ها، نقاطی هستند که جریان الکتریکی از طریق آن‌ها عبور می‌کند و مدار را قطع یا وصل می‌کنند.
• فنر: فنر پس از قطع شدن جریان سیم پیچ، تماس‌ها را به حالت اولیه برمی‌گرداند.

نحوه کار کنتاکتور به این صورت است که:

1. با اعمال ولتاژ به سیم پیچ، یک میدان مغناطیسی ایجاد می‌شود.
2. میدان مغناطیسی، هسته مغناطیسی را جذب کرده و مکانیزم کنتاکتور را حرکت می‌دهد.
3. در نتیجه حرکت مکانیزم، تماس‌ها به یکدیگر وصل شده و مدار الکتریکی بسته می‌شود.
4. با قطع جریان سیم پیچ، میدان مغناطیسی از بین می‌رود و فنر، تماس‌ها را به حالت اولیه باز می‌گرداند و مدار قطع می‌شود.

 نکته:

اگر به علت کثیف شدن و یا دلایل دیگر، مدار هسته کنتاکتور کاملاً بسته نشود و بین هستۀ متحرک و هستۀ ثابت، فاصله هوائی وجود داشته باشد، جریان حالت کار بوبین افزایش یافته و باعث داغ شدن و سوختن سیم پیچ کنتاکتور خواهد شد.

کاربردهای کنتاکتور

کنتاکتورها به دلیل قابلیت اطمینان بالا و توانایی کنترل مدارهای پرقدرت، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند. برخی از کاربردهای کلیدی آن‌ها عبارتند از:

• کنترل موتور: مهم‌ترین کاربرد کنتاکتورها، کنترل استارت و استاپ موتورهای الکتریکی، به خصوص در سیستم‌های صنعتی است.
• روشنایی: در سیستم‌های روشنایی صنعتی و تجاری بزرگ، کنتاکتورها برای روشن و خاموش کردن مدارها به صورت خودکار و یا از راه دور مورد استفاده قرار می‌گیرند.
• سیستم‌های گرمایش و سرمایش: در سیستم‌های تهویه مطبوع، کنتاکتورها برای کنترل کمپرسورها و سایر اجزای سیستم کاربرد دارند.

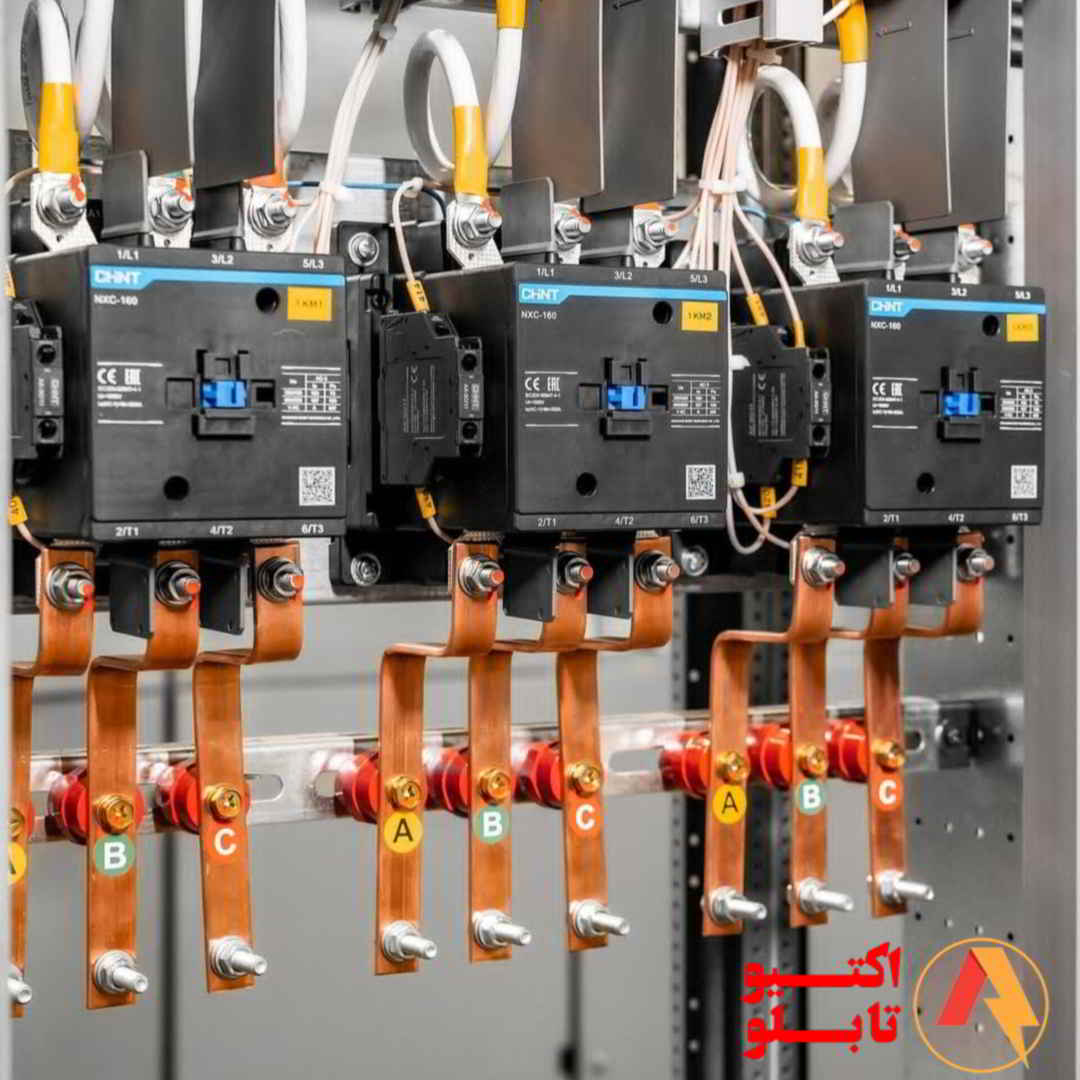

• تابلوهای برق: کنتاکتورها به عنوان اجزای اصلی در تابلوهای برق صنعتی برای کنترل بارهای مختلف مورد استفاده قرار می‌گیرند.
• ماشین‌آلات صنعتی: در اکثر ماشین‌آلات صنعتی، کنتاکتورها برای کنترل بخش‌های مختلف به کار می‌روند.

انواع کنتاکتور

کنتاکتورها بر اساس معیارهای مختلفی دسته‌بندی می‌شوند، از جمله:

• بر اساس جریان: کنتاکتورهای با جریان نامی مختلف برای کاربردهای متفاوت.
• بر اساس تعداد پل: تک پل، دو پل، سه پل و چهار پل.
• بر اساس نوع جریان: AC و DC.
• بر اساس نوع کاربرد: کنتاکتورهای موتور، کنتاکتورهای خازنی و …

قیمت و خرید کنتاکتور

---

کنتاکتور با بهترین قیمت و کیفیت

نیاز به کنتاکتور با کیفیت و قیمت مناسب دارید؟

در اکتیو تابلو انواع کنتاکتورهای با برندهای معتبر و ظرفیت‌های مختلف موجود است.

برای مشاوره و خرید با ما تماس بگیرید:

☎️ 09199833121

آدرس: تهران، لاله زار جنوبی، پاساژ بزرگ نور، طبقه دوم، پلاک 16/1

اکتیو تابلو، همراه شما در انتخاب بهترین کنتاکتور

در اکتیو تابلو، ما به عنوان یکی از بهترین تامین‌کنندگان کنتاکتورها در تهران، خوشحال می‌شویم که به شما خدمات کیفیت بالا را ارائه دهیم. کنتاکتورها یکی از مهم‌ترین قطعات در سیستم‌های الکتریکی هستند و ما در اکتیو تابلو تلاش می‌کنیم تا به شما بهترین مدل‌ها را با قیمت مناسب ارائه دهیم.

محصولات ما شامل:

• کنتاکتورهای سه فاز
• کنتاکتورهای تک فاز
• کنتاکتورهای با ظرفیت‌های مختلف
• کنتاکتورهای از برند‌های معتبر مانند Schneider, ABB, Siemens Ls،bbc،Hyundai و…

چرا اکتیو تابلو را انتخاب کنید؟

• کیفیت بالا: تمامی محصولات ما از کیفیت بالا و استاندارد هستند.
• قیمت مناسب: ما تلاش می‌کنیم تا به شما بهترین قیمت را ارائه دهیم.
• پشتیبانی 24/7: پشتیبانی مشتریان ما 24 ساعته در خدمت شماست.
• گارانتی: تمامی محصولات ما گارانتی دارند.

تماس با ما:

• شماره تماس: 09199833121
• آدرس: لاله زار جنوبی، پاساژ بزرگ نور، طبقه دوم، پلاک 16/1

ساعات کاری:

• روزهای کاری: شنبه تا جمعه
• ساعت کاری: 8:00 صبح تا 18:00 عصر

ما در اکتیو تابلو به شما کمک می‌کنیم تا بهترین انتخاب را برای نیازهای الکتریکی خود داشته باشید. برای دریافت مشاوره و خرید محصولات مورد نظر، با ما تماس بگیرید.

اجزای اصلی کنتاکتور

1. هسته الکترومغناطیسی:

• این قسمت از یک هسته آهنی ساخته شده است که یک سیم پیچ الکتریکی به دور آن پیچیده شده است.
• وقتی جریان به سیم پیچ می رسد، یک میدان مغناطیسی ایجاد می شود.

2. سیم پیچ الکترومغناطیسی:

• سیم پیچ الکترومغناطیسی، که به آن “سیم پیچ کنتاکتور” نیز گفته می شود، از سیم مسی عایق شده ساخته شده است.
• جریان الکتریکی از این سیم پیچ عبور می کند و میدان مغناطیسی را ایجاد می کند.

3. هسته متحرک (آرمیچر):

• این قسمت یک تکه فلز مغناطیسی است که به صورت آزادانه در هسته الکترومغناطیسی قرار می گیرد.
• میدان مغناطیسی ایجاد شده توسط سیم پیچ، هسته متحرک را به سمت خود جذب می کند.

4. کنتاکت ها:

• کنتاکت ها، که از فلزات رسانای الکتریکی ساخته شده اند، مسیر عبور جریان الکتریکی را تشکیل می دهند.
• کنتاکتورها دارای دو نوع کنتاکت هستند:
  • کنتاکت های اصلی: برای کنترل جریان اصلی بار استفاده می شوند.
  • کنتاکت های کمکی: برای کنترل مدارهای کمکی استفاده می شوند.

5. فنر بازگشت:

• فنر بازگشت هسته متحرک را به موقعیت اولیه خود برمی گرداند، وقتی جریان از سیم پیچ قطع می شود.

6. قاب و بدنه:

• قاب و بدنه کنتاکتور، اجزای داخلی را در خود جای می دهد و از آنها محافظت می کند.

7. ترمینال ها:

• ترمینال ها برای اتصال سیم های ورودی و خروجی به کنتاکتور استفاده می شوند.

8. پوشش عایق:

• پوشش عایق، اجزای کنتاکتور را از تماس با اجسام خارجی و رطوبت محافظت می کند.

 جدول انتخاب کنتاکتور

بسته به نیازهای خاص پروژه شما مانند ولتاژ، جریان، نوع بار و محیط کار انجام می‌شود. در زیر یک جدول کلی برای انتخاب کنتاکتور ارائه شده است.

برای انتخاب کنتاکتور مناسب، به جدولی نیاز دارید که اطلاعات مختلف مربوط به کنتاکتورها را شامل ‌شود. این جدول‌ها معمولاً توسط تولیدکنندگان کنتاکتور ارائه می‌شوند و در کاتالوگ محصولات آنها یافت می‌شوند.

در اینجا نمونه‌ای از اطلاعاتی که در یک جدول انتخاب کنتاکتور می‌بینید، آورده شده است:

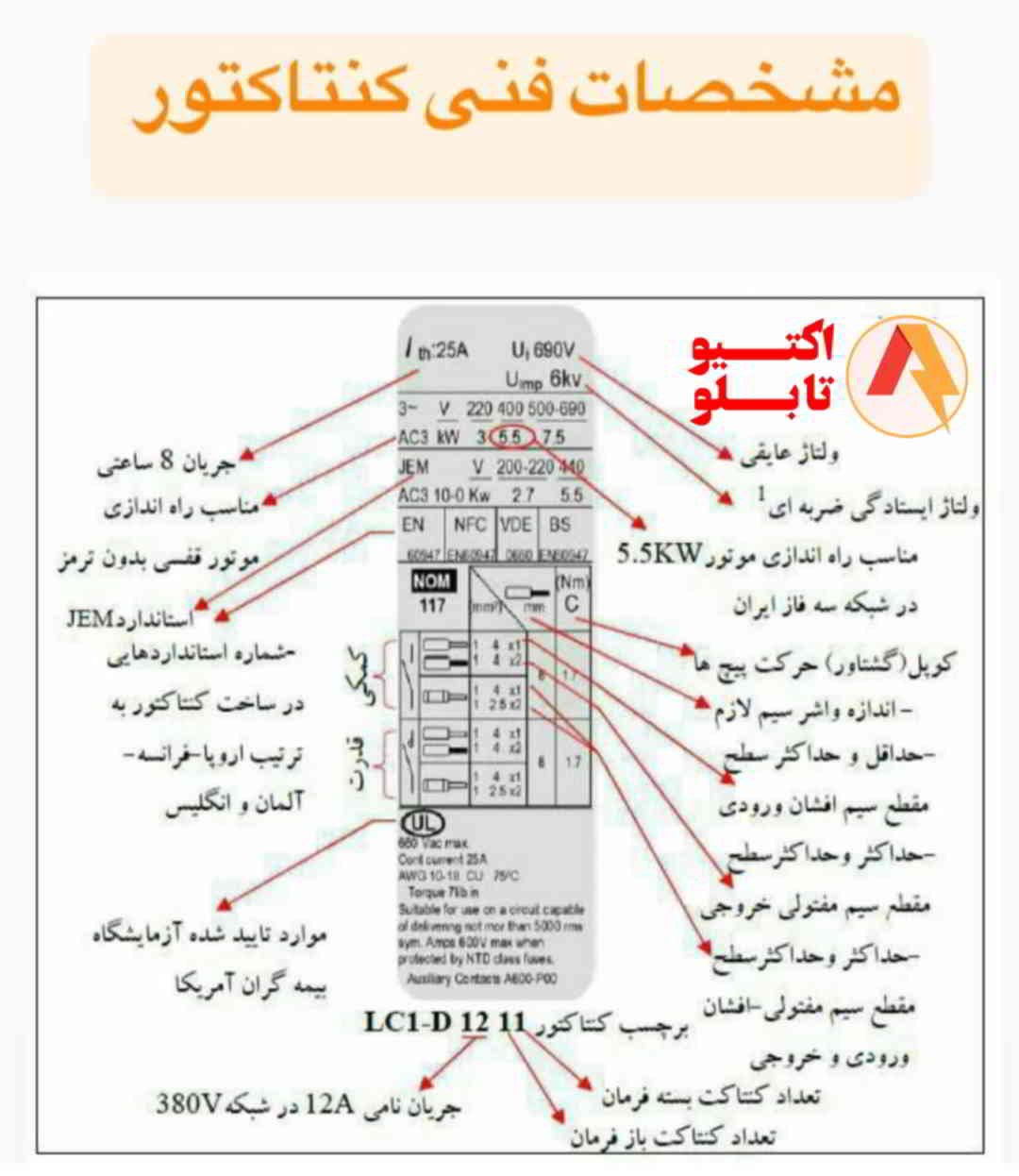

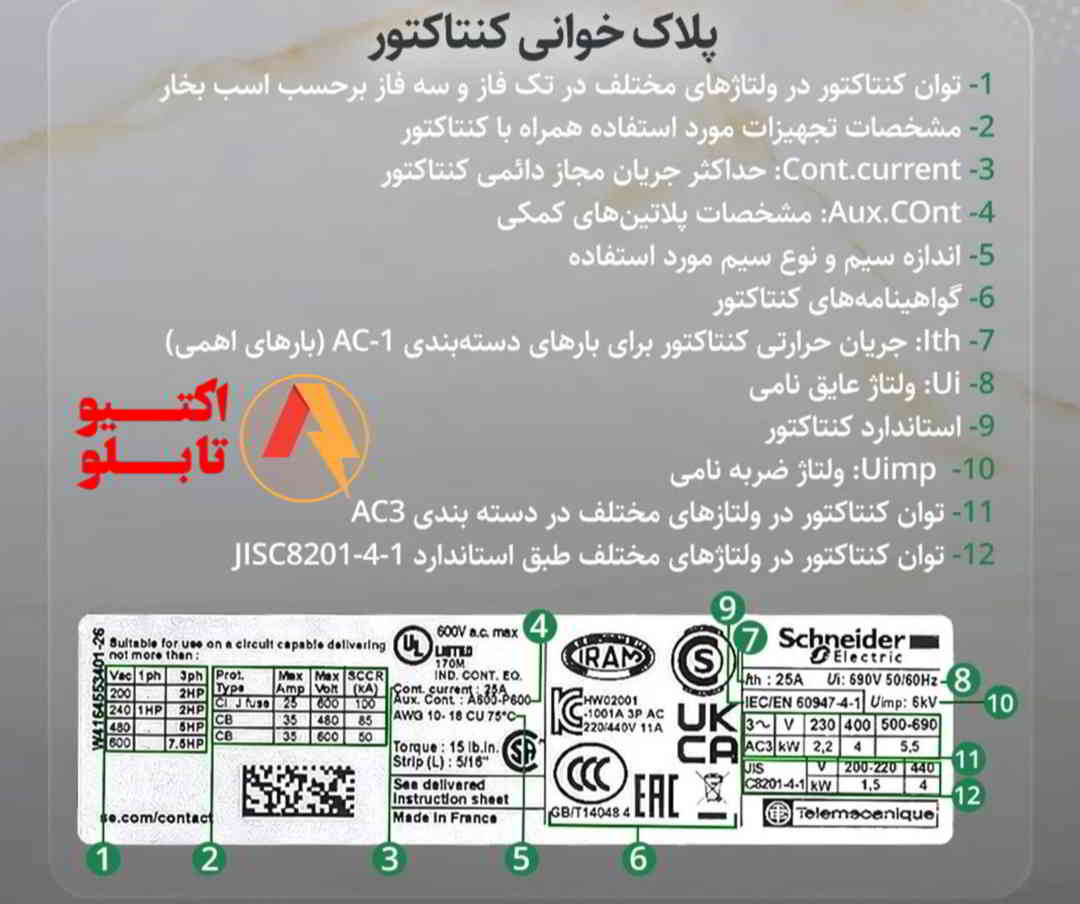

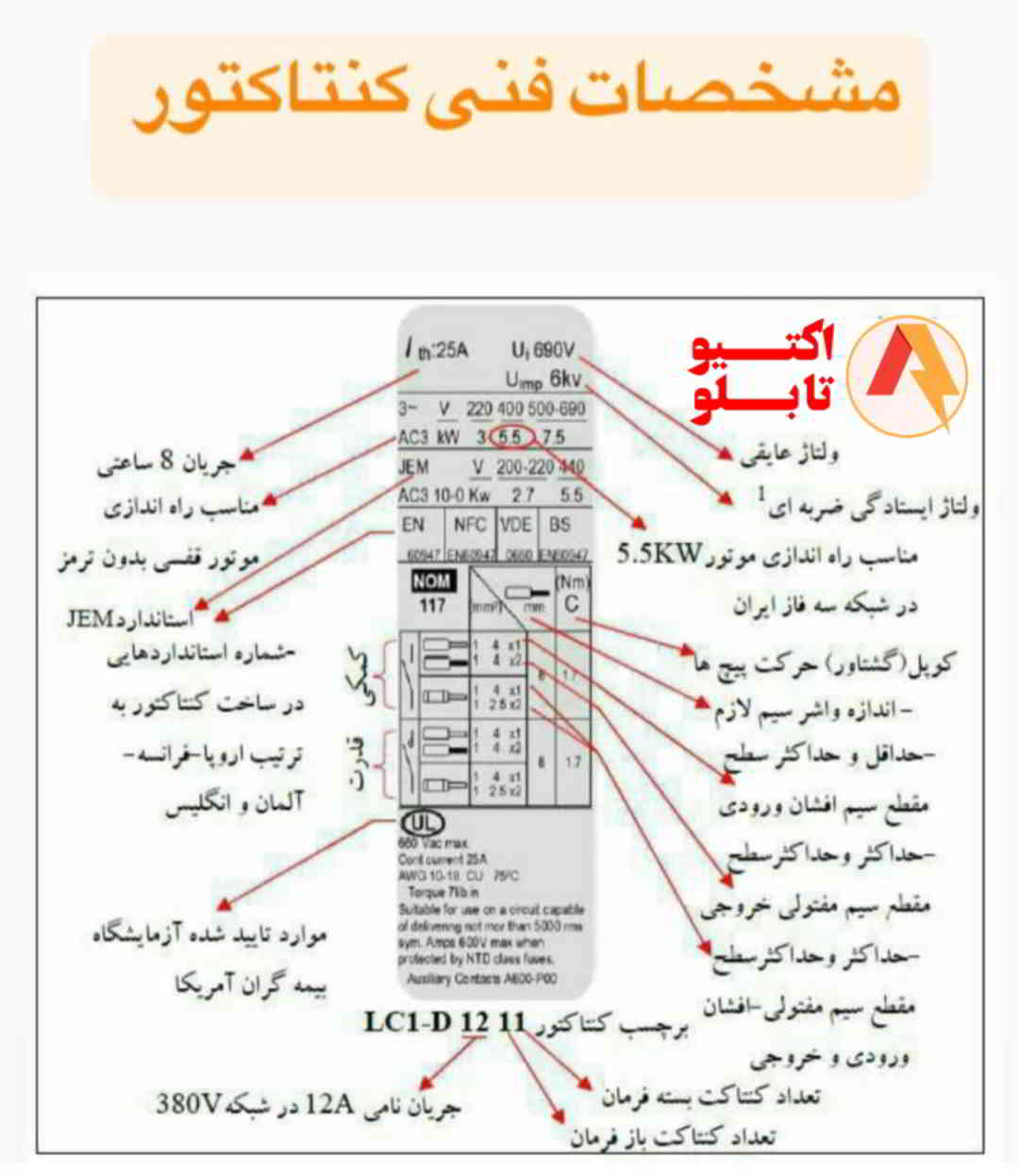

مشخصات فنی:

• جریان نامی (AC1/AC3): حداکثر جریانی که کنتاکتور می‌تواند در شرایط مختلف (AC1 برای بارهای مقاومتی و AC3 برای بارهای موتوری) تحمل کند.
• ولتاژ نامی: حداکثر ولتاژ عملیاتی کنتاکتور.
• توان نامی: حداکثر توان موتوری که کنتاکتور می‌تواند آن را کنترل کند.
• نوع بار: نوع بار (AC1، AC3، DC1، DC3 و غیره) که کنتاکتور برای آن مناسب است.
• ولتاژ بوبین: ولتاژ مورد نیاز برای فعال کردن بوبین کنتاکتور.
• تعداد کنتاکت‌های کمکی: تعداد کنتاکت‌های کمکی (NO/NC) موجود در کنتاکتور.
• عمر مکانیکی: تعداد دفعات عملکرد مکانیکی که کنتاکتور می‌تواند بدون خرابی انجام دهد.
• عمر الکتریکی: تعداد دفعات عملکرد الکتریکی که کنتاکتور می‌تواند تحت بار نامی بدون خرابی انجام دهد.
• درجه حفاظت: درجه حفاظت کنتاکتور در برابر گرد و غبار و رطوبت (IP).
• ابعاد: ابعاد فیزیکی کنتاکتور.

علاوه بر اطلاعات فوق، ممکن است اطلاعات دیگری مانند:

• نوع نصب: نوع نصب کنتاکتور (ریلی، پیچی و غیره).
• استانداردها: استانداردهای بین‌المللی که کنتاکتور با آنها مطابقت دارد.
• لوازم جانبی: لوازم جانبی قابل نصب بر روی کنتاکتور (مانند تایمر، رله حرارتی و غیره).

مراحل انتخاب کنتاکتور:

1. تعیین نوع بار: نوع بار (موتوری، مقاومتی و غیره) را مشخص کنید.
2. تعیین جریان بار: حداکثر جریان بار را محاسبه کنید.
3. تعیین ولتاژ بار: ولتاژ بار را مشخص کنید.
4. تعیین ولتاژ بوبین: ولتاژ بوبین مورد نظر خود را انتخاب کنید.
5. انتخاب کنتاکتور از جدول: با توجه به اطلاعات جمع‌آوری شده، کنتاکتور مناسب را از جدول انتخاب کنید.

نکات مهم:

• انتخاب کنتاکتور با جریان نامی کمی بالاتر از جریان بار، عمر مفید آن را افزایش می‌دهد.
• به نوع و تعداد کنتاکت‌های کمکی مورد نیاز خود توجه کنید.
• در صورت نیاز به رله حرارتی، آن را با کنتاکتور سازگار انتخاب کنید.
• از کنتاکتورهای با کیفیت و مطابق با استانداردهای بین‌المللی استفاده کنید.

جدول انتخاب کنتاکتور

معیار	توضیحات
ولتاژ کاری	ولتاژ سیستم که کنتاکتور باید کنترل کند (مثلاً 230V AC, 400V AC, 120V AC)
جریان نامی	حداکثر جریان مجاز که کنتاکتور می‌تواند تحمل کند (معمولاً در آمپر)
نوع بار	– بارهای резیستی (مثل گرمایش الکتریکی) – بارهای ایندوکتیوی (مثل موتورها) – بارهای کاپاسیتی (مثل برق الکترونیکی)
توان نامی	توان مصرفی بار (معمولاً در کیلووات یا وات)
تعداد قطب	تعداد اتصالات الکتریکی که کنتاکتور باید کنترل کند (تک قطبی، دو قطبی، سه قطبی، چهار قطبی)
نوع کنترل	– کنترل الکتریکی – کنترل دستی – کنترل از راه دور
درجه IP	محافظت در برابر ورود گرد و غبار و مایعات (مثلاً IP20, IP54, IP65)
دمای کاری	محدوده دما که کنتاکتور می‌تواند در آن کار کند (مثلاً -20°C تا 60°C)
عمر مکانیکی	تعداد چرخه‌های سوئیچینگ که کنتاکتور می‌تواند تحمل کند (مثلاً 100,000 چرخه)
عمر الکتریکی	تعداد چرخه‌های سوئیچینگ در شرایط بار کامل که کنتاکتور می‌تواند تحمل کند (مثلاً 30,000 چرخه)
زمان عملیاتی	زمان لازم برای بسته شدن و باز شدن کنتاکتور (معمولاً در میلی ثانیه)
ویژگی‌های اضافی	– مقاومت در برابر ارتعاش و شوک – قابلیت نصب روی ریل DIN – قابلیت اتصال به سیستم‌ها SCADA

مثال کاربردی

فرض کنید شما می‌خواهید یک موتور الکتریکی سه فاز با ولتاژ 400V و جریان نامی 20A را کنترل کنید. در این صورت می‌توانید یک کنتاکتور با مشخصات زیر انتخاب کنید:

• ولتاژ کاری: 400V AC
• جریان نامی: حداقل 25A (برای اطمینان از تحمل جریان اضافی)
• نوع بار: ایندوکتیوی (موتور)
• توان نامی: بستگی به توان موتور دارد، مثلاً 15kW
• تعداد قطب: ۳ قطبی (برای سیستم سه فاز)
• درجه IP: IP20 یا بالاتر بسته به محیط کار
• دمای کاری: -20°C تا 60°C
• عمر مکانیکی: حداقل 100,000 چرخه
• عمر الکتریکی: حداقل 30,000 چرخه

با توجه به این مشخصات، می‌توانید یک کنتاکتور مناسب را از کاتالوگ تولیدکنندگان مختلف انتخاب کنید.

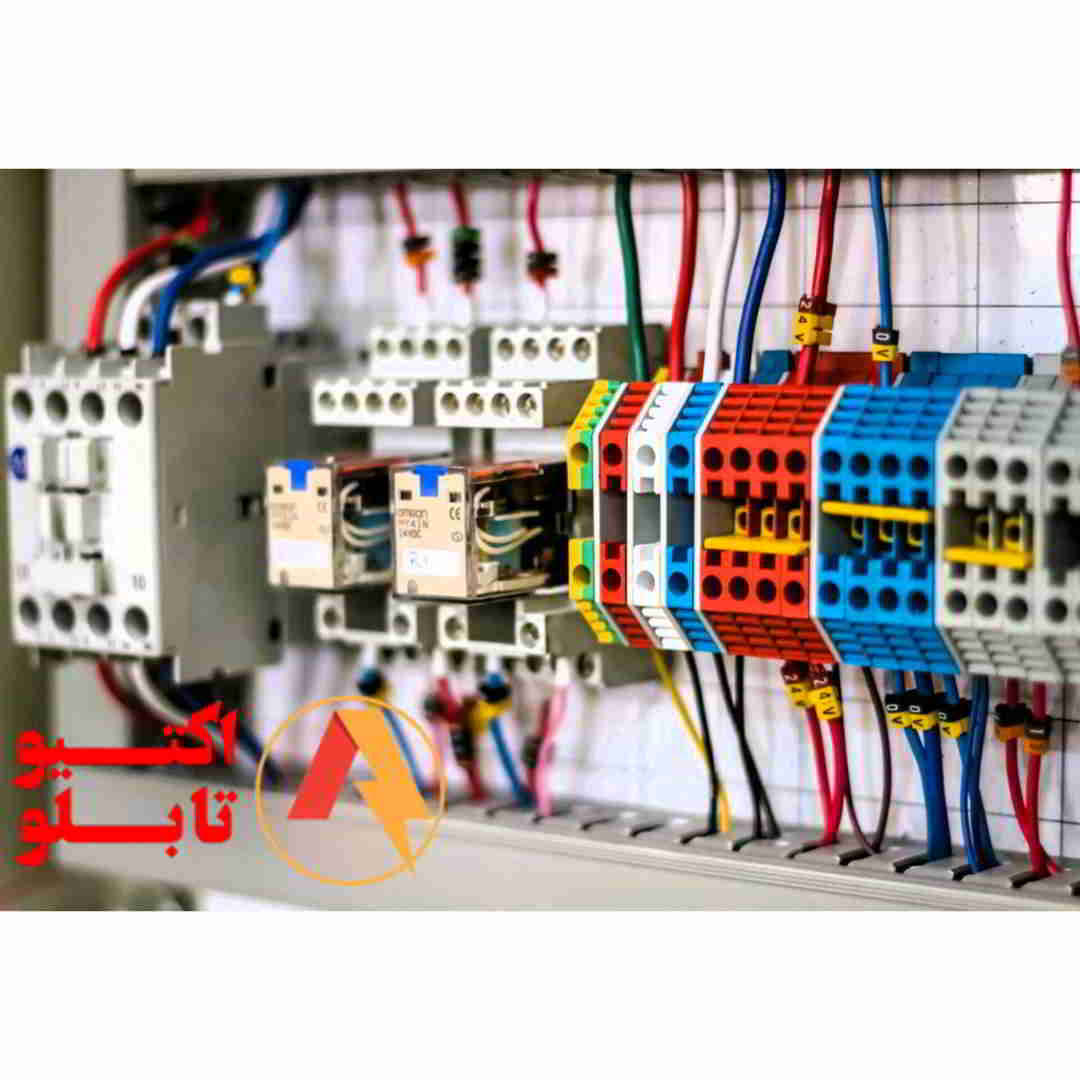

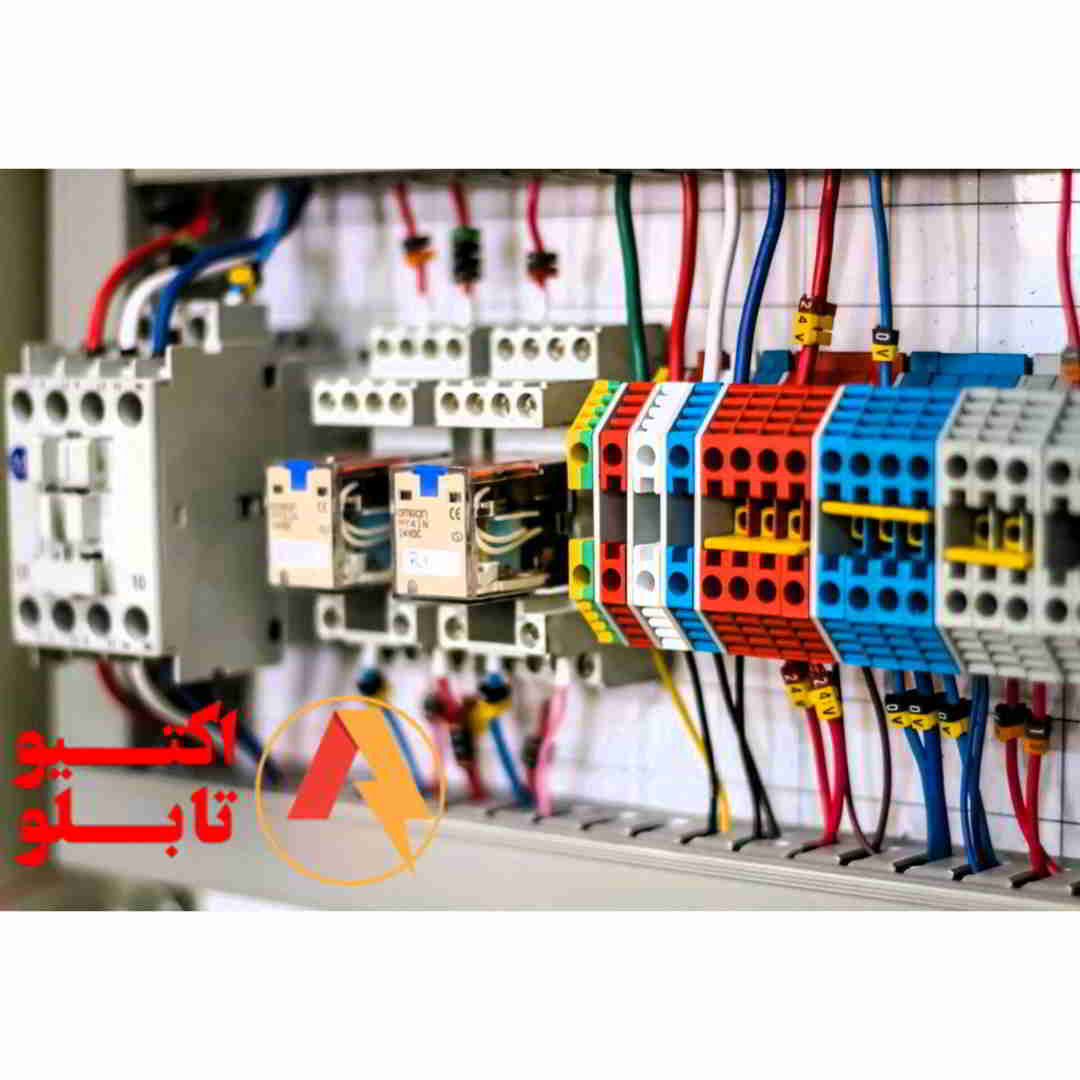

تفاوت کنتاکتور با رله

هر دو دستگاه های الکترومکانیکی هستند که برای کنترل جریان الکتریکی استفاده می شوند، اما تفاوت های اساسی بین آنها وجود دارد:

1. توان:

• رله: برای کنترل جریان های کم تا متوسط (معمولا تا 10 آمپر) استفاده می شود.
• کنتاکتور: برای کنترل جریان های بالا (معمولا از 10 آمپر به بالا) طراحی شده است.

2. ولتاژ:

• رله: معمولا برای ولتاژهای پایین (DC یا AC) استفاده می شود.
• کنتاکتور: می تواند برای ولتاژهای بالا (AC) طراحی شود.

3. ساختار:

• رله: ساختار کوچکتر و ساده تری دارد.
• کنتاکتور: ساختار بزرگتر و پیچیده تری دارد، با کنتاکت های قوی تر و عایق بندی بهتر.

4. کاربرد:

• رله: در کاربردهای مختلفی مانند مدارهای کنترل، اتوماسیون، و حفاظت استفاده می شود.
• کنتاکتور: معمولا در کاربردهای با جریان بالا مانند موتورها، پمپ ها، و دستگاه های صنعتی استفاده می شود.

5. قیمت:

• رله: ارزانتر از کنتاکتور است.
• کنتاکتور: گرانتر از رله است.

خلاصه:

• رله: برای کنترل جریان های کم تا متوسط، ولتاژهای پایین، و کاربردهای عمومی.
• کنتاکتور: برای کنترل جریان های بالا، ولتاژهای بالا، و کاربردهای صنعتی.

توجه:

اینها فقط تفاوت های کلی هستند. انواع مختلفی از رله و کنتاکتور وجود دارد که ویژگی های متفاوتی دارند.

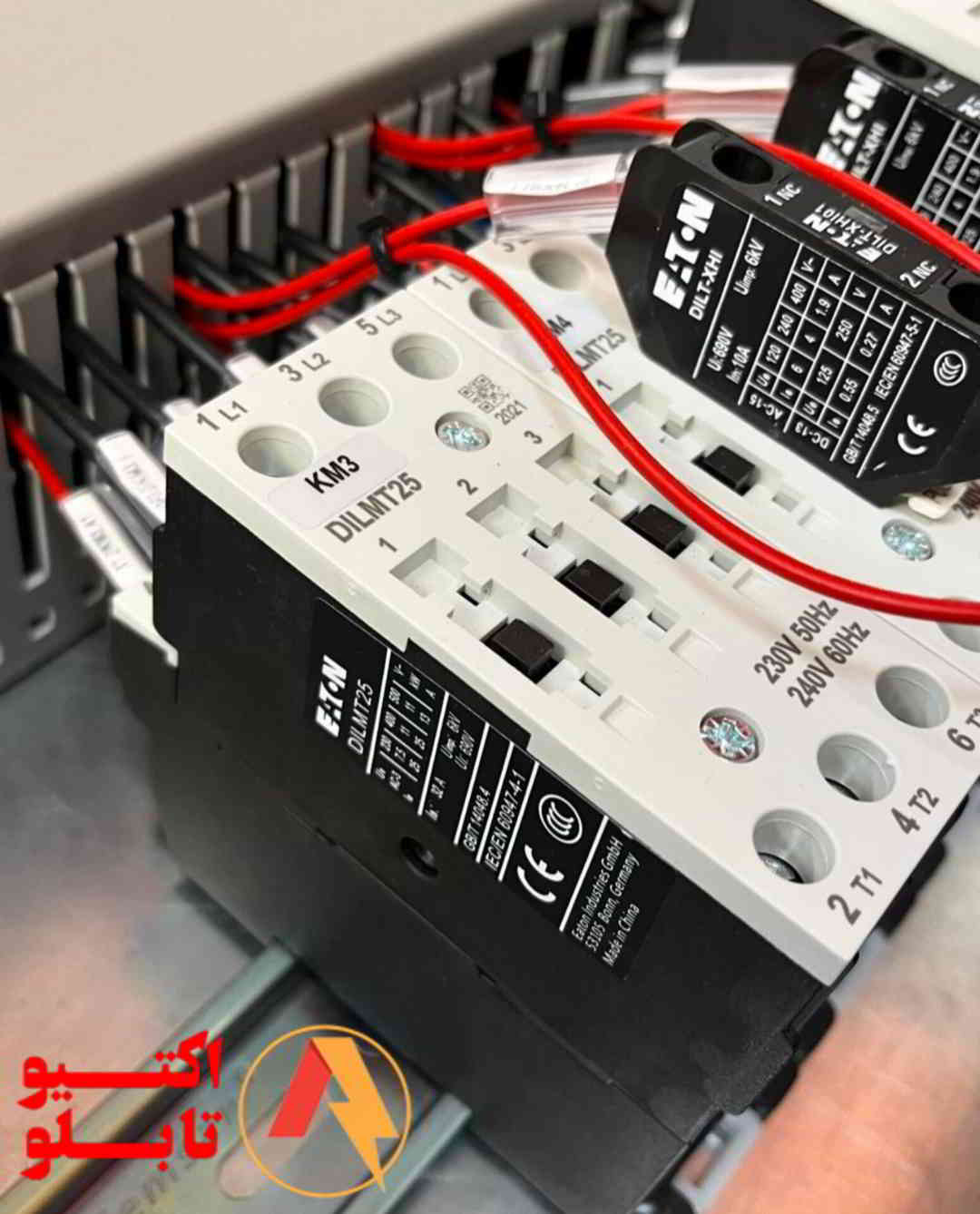

تفاوت کنتاکت کمکی و کنتاکت اصلی

کنتاکتورها دارای دو نوع کنتاکت اصلی و کنتاکت کمکی هستند که هر کدام وظایف متفاوتی را در مدار بر عهده دارند. در اینجا به بررسی تفاوت‌های اصلی این دو نوع کنتاکت می‌پردازیم:

1. وظیفه و کاربرد:

• کنتاکت اصلی:
  • وظیفه اصلی: قطع و وصل مدار قدرت (مداری که جریان بار اصلی از آن عبور می‌کند).
  • کاربرد: انتقال جریان بار الکتریکی به مصرف کننده (مانند موتور، المنت حرارتی و…). این کنتاکت‌ها جریان‌های بالاتری را تحمل می‌کنند.
  • محل قرارگیری: در مسیر اصلی جریان قدرت قرار دارند.
• کنتاکت کمکی:
  • وظیفه اصلی: کنترل و سیگنال‌دهی در مدار فرمان (مداری که برای کنترل و فرمان کنتاکتور استفاده می‌شود).
  • کاربرد: ارسال سیگنال به سیستم‌های کنترلی، روشن کردن چراغ‌های سیگنال، فعال کردن رله‌ها، و… این کنتاکت‌ها جریان‌های پایین‌تری را تحمل می‌کنند.
  • محل قرارگیری: در مدار فرمان و کنترلی قرار دارند.

2. ظرفیت جریان:

• کنتاکت اصلی: طراحی شده برای تحمل جریان‌های بالا و انتقال جریان بار اصلی.
• کنتاکت کمکی: طراحی شده برای تحمل جریان‌های پایین و سیگنال‌دهی در مدار فرمان.

3. ساختار و مواد:

• کنتاکت اصلی:
  • ساخته شده از مواد رسانای با کیفیت بالا و مقاوم در برابر حرارت و قوس الکتریکی.
  • دارای ابعاد بزرگتر و سطح تماس بیشتر برای انتقال جریان بالا.
  • دارای ساختار مقاوم برای تحمل نیروهای مکانیکی ناشی از قطع و وصل مکرر.
• کنتاکت کمکی:
  • ساخته شده از مواد رسانای مناسب با ظرفیت جریان کمتر.
  • دارای ابعاد کوچکتر و ساختاری ساده‌تر.

4. نوع عملکرد (باز یا بسته):

• کنتاکت اصلی: معمولاً به صورت “Normally Open” (NO) یا “Normally Closed” (NC) هستند.
  • NO (باز): در حالت عادی (وقتی کنتاکتور خاموش است) باز هستند و با فعال شدن کنتاکتور بسته می‌شوند.
  • NC (بسته): در حالت عادی (وقتی کنتاکتور خاموش است) بسته هستند و با فعال شدن کنتاکتور باز می‌شوند.
• کنتاکت کمکی: معمولاً به صورت NO و NC در دسترس هستند تا انعطاف‌پذیری بیشتری در مدار فرمان داشته باشند. کنتاکت کمکی با تغییر وضعیت کنتاکتور وضعیت خود را تغییر می‌دهد. (یعنی کنتاکت NO بسته و NC باز می شود و بالعکس).

5. تعداد کنتاکت‌ها:

• کنتاکت اصلی: معمولاً تعداد محدودی دارند (معمولاً 3 یا 4 کنتاکت برای مدارهای 3 فاز).
• کنتاکت کمکی: معمولاً تعداد بیشتری دارند و می‌توان به صورت ماژولار به کنتاکتور اضافه کرد.

6. نمادها در نقشه:

• کنتاکت اصلی: در نقشه‌ها معمولاً با خطوط ضخیم‌تر نشان داده می‌شوند.
• کنتاکت کمکی: در نقشه‌ها معمولاً با خطوط نازک‌تر نشان داده می‌شوند و با علامت اختصاری NO یا NC مشخص می‌گردند.

7. حفاظت:

• کنتاکت اصلی: معمولاً به حفاظت‌های اضافه جریان و اتصال کوتاه نیاز دارند (با استفاده از فیوز یا کلید حرارتی).
• کنتاکت کمکی: معمولاً به حفاظت خاصی نیاز ندارند زیرا جریان کمی از آنها عبور می‌کند.

خلاصه تفاوت‌ها:

ویژگی	کنتاکت اصلی	کنتاکت کمکی
وظیفه	قطع و وصل مدار قدرت	کنترل و سیگنال‌دهی در مدار فرمان
ظرفیت جریان	بالا	پایین
ساختار	بزرگتر، مقاوم‌تر	کوچکتر، ساده‌تر
نوع عملکرد	NO و NC	NO و NC
تعداد	محدود	بیشتر، قابل افزودن
نماد در نقشه	خط ضخیم‌تر	خط نازک‌تر، NO/NC
حفاظت	نیاز به حفاظت اضافه جریان	معمولاً نیاز به حفاظت ندارد



مثال:

فرض کنید یک موتور الکتریکی توسط یک کنتاکتور کنترل می‌شود:

• کنتاکت‌های اصلی کنتاکتور، برق اصلی را به موتور می‌رسانند.
• کنتاکت کمکی NO کنتاکتور ممکن است برای روشن کردن یک چراغ سیگنال استفاده شود که نشان می‌دهد کنتاکتور روشن است.
• کنتاکت کمکی NC کنتاکتور ممکن است برای قطع کردن مدار فرمان در هنگام خرابی کنتاکتور استفاده شود.

نتیجه‌گیری:

کنتاکت‌های اصلی و کمکی در کنتاکتورها نقش‌های بسیار متفاوتی دارند. کنتاکت‌های اصلی جریان بار اصلی را قطع و وصل می‌کنند، در حالی که کنتاکت‌های کمکی برای کنترل و سیگنال‌دهی در مدار فرمان استفاده می‌شوند. هر دو نوع کنتاکت برای عملکرد صحیح مدار الکتریکی ضروری هستند و باید به درستی انتخاب و استفاده شوند.

 تفاوت کنتاکتور و کلید

هر دو وسایلی هستند که برای قطع و وصل مدارهای الکتریکی استفاده می‌شوند، اما تفاوت‌های اساسی در عملکرد، کاربردها و نحوه کنترل آن‌ها وجود دارد. در اینجا به بررسی این تفاوت‌ها می‌پردازیم:



1. نحوه کنترل:

• کلید (Switch):
  • کنترل دستی: کلیدها معمولاً به صورت دستی عمل می‌کنند، یعنی توسط یک اپراتور با استفاده از دست یا ابزار دیگری قطع و وصل می‌شوند.
  • مکانیکی: مکانیزم قطع و وصل در کلیدها معمولاً مکانیکی است.

• کنتاکتور (Contactor):

  • کنترل الکترومغناطیسی: کنتاکتورها توسط یک جریان الکتریکی در بوبین خود کنترل می‌شوند. با اعمال جریان به بوبین، میدان مغناطیسی ایجاد شده و کنتاکت‌ها بسته می‌شوند. با قطع جریان بوبین، کنتاکت‌ها باز می‌شوند.
  • کنترل از راه دور: کنتاکتورها می‌توانند از راه دور توسط یک مدار فرمان کنترل شوند.

2. ظرفیت جریان:

• کلید: کلیدها در ظرفیت‌های جریانی مختلفی موجود هستند، از کلیدهای کوچک برای مدارهای روشنایی کم‌توان تا کلیدهای بزرگ برای بارهای سنگین. اما معمولاً کلیدها ظرفیت جریانی محدودتری نسبت به کنتاکتورها دارند.
• کنتاکتور: کنتاکتورها برای تحمل جریان‌های بالا طراحی شده‌اند و بیشتر برای قطع و وصل مدارهای قدرت با بارهای سنگین (مانند موتورها، ترانسفورماتورها و …) استفاده می‌شوند.

3. مکانیزم قطع و وصل:

• کلید: مکانیزم قطع و وصل در کلیدها معمولاً ساده و مکانیکی است.
• کنتاکتور: کنتاکتورها از یک مکانیزم الکترومغناطیسی برای قطع و وصل کنتاکت‌ها استفاده می‌کنند. این مکانیزم به کنتاکتور امکان می‌دهد تا با سرعت و دقت بیشتری عمل کند.

4. سرعت قطع و وصل:

• کلید: سرعت قطع و وصل در کلیدها به سرعت عمل اپراتور بستگی دارد.
• کنتاکتور: سرعت قطع و وصل در کنتاکتورها بسیار بیشتر از کلیدها است و با سرعت و دقت بیشتری عمل می‌کنند. این ویژگی باعث می‌شود تا کنتاکتورها برای کاربردهایی که نیاز به قطع و وصل سریع و مکرر دارند (مانند کنترل موتورها) مناسب باشند.

5. کاربردها:

• کلید:
  • قطع و وصل مدارهای روشنایی و لوازم خانگی.
  • قطع و وصل مدارهای کنترلی با جریان پایین.
  • به عنوان کلیدهای حفاظتی (مانند کلیدهای مینیاتوری).
  • به عنوان یک قطع کننده دستی اضطراری.
• کنتاکتور:
  • قطع و وصل مدارهای قدرت با بارهای سنگین.
  • کنترل موتورهای الکتریکی (راه‌اندازی، توقف و تغییر جهت).
  • کنترل سیستم‌های گرمایشی و روشنایی صنعتی.
  • اتصال و قطع بارهای سلفی و خازنی.
  • مدارهای اتوماسیون صنعتی.

6. عمر مفید:

• کلید: عمر مفید کلیدها معمولاً به تعداد دفعات قطع و وصل مکانیکی آن‌ها بستگی دارد.
• کنتاکتور: کنتاکتورها معمولاً عمر مفید بالاتری دارند و می‌توانند تعداد بیشتری از قطع و وصل را تحمل کنند.

7. حفاظت:

• کلید: کلیدها معمولاً به تنهایی حفاظت خاصی ندارند و باید از وسایل حفاظتی دیگر مانند فیوزها یا کلیدهای حرارتی برای حفاظت در برابر اضافه بار یا اتصال کوتاه استفاده شود.

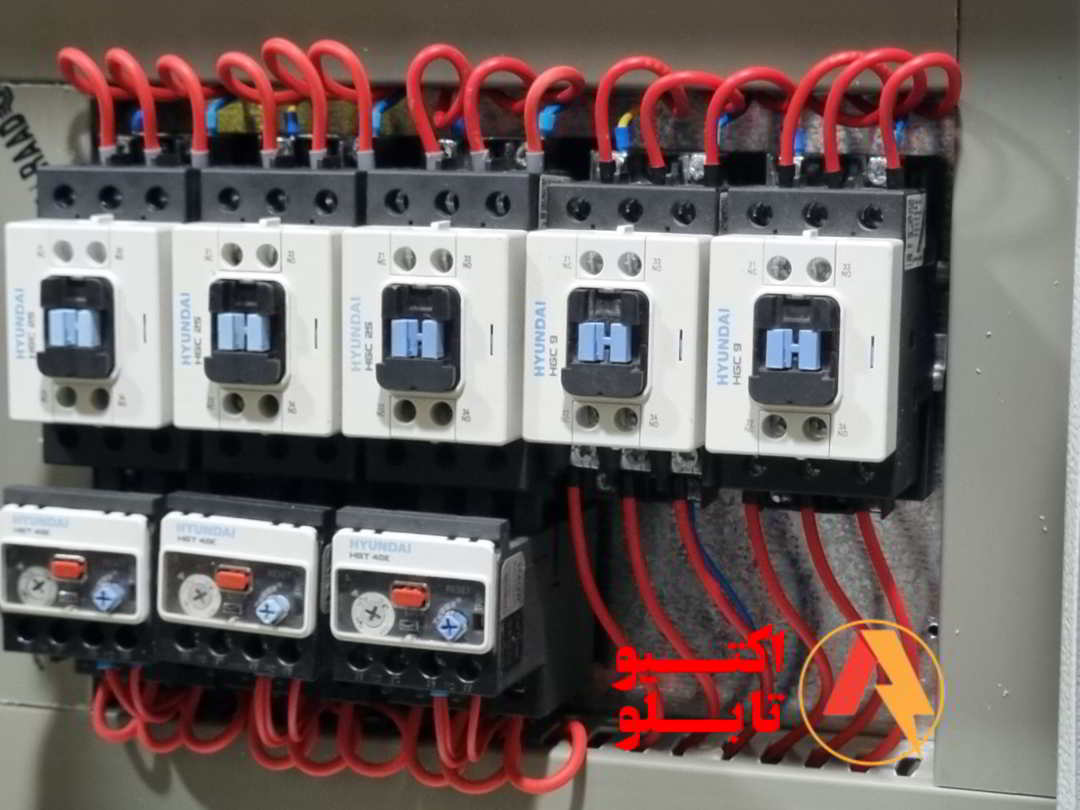

• کنتاکتور: کنتاکتورها معمولاً با رله‌های حرارتی و بی متال‌ها به صورت سری در مدار قدرت قرار می‌گیرند تا حفاظت در برابر اضافه بار فراهم کنند.

8. قابلیت کنترل از راه دور:

• کلید: کلیدها معمولاً قابلیت کنترل از راه دور ندارند.
• کنتاکتور: کنتاکتورها به راحتی می‌توانند از راه دور و توسط مدارهای کنترلی دیگر کنترل شوند.

9. قیمت:

• کلید: کلیدها معمولاً ارزان‌تر از کنتاکتورها هستند.
• کنتاکتور: کنتاکتورها به دلیل پیچیدگی بیشتر و قابلیت تحمل جریان بالاتر، گران‌تر از کلیدها هستند.

جدول خلاصه تفاوت‌ها:

ویژگی	کلید (Switch)	کنتاکتور (Contactor)
نحوه کنترل	دستی، مکانیکی	الکترومغناطیسی، از راه دور
ظرفیت جریان	محدودتر	بالاتر
مکانیزم قطع و وصل	مکانیکی	الکترومغناطیسی
سرعت قطع و وصل	کندتر	سریع‌تر
کاربردها	روشنایی، مدارهای کنترل کم‌توان	مدارهای قدرت، کنترل موتورها، اتوماسیون صنعتی
عمر مفید	کمتر	بیشتر
حفاظت	نیاز به حفاظت خارجی	حفاظت توسط رله‌های حرارتی
کنترل از راه دور	ندارد	دارد
قیمت	ارزان‌تر	گران‌تر

نتیجه‌گیری:

کلیدها و کنتاکتورها هر دو برای قطع و وصل مدارها استفاده می‌شوند، اما کاربردها و ویژگی‌های متفاوتی دارند. کلیدها برای کاربردهای ساده و کم‌توان مناسب هستند، در حالی که کنتاکتورها برای کاربردهای سنگین‌تر و مدارهای قدرت مناسب‌ترند. انتخاب بین کلید و کنتاکتور بستگی به نوع مدار، جریان عبوری و نیازهای کنترلی دارد.

 تفاوت کنتاکتور AC و DC

هر دو برای قطع و وصل مدارهای الکتریکی استفاده می‌شوند، اما تفاوت‌های کلیدی در طراحی، عملکرد و کاربردهایشان وجود دارد. در اینجا به مهم‌ترین تفاوت‌های آنها اشاره می‌کنم:

1. نوع جریان:

• کنتاکتور AC: برای مدارهای جریان متناوب (AC) طراحی شده است.
• کنتاکتور DC: برای مدارهای جریان مستقیم (DC) طراحی شده است.

2. مکانیزم عملکرد بوبین:

• کنتاکتور AC: بوبین این کنتاکتورها با جریان AC تغذیه می‌شود. در این حالت، میدان مغناطیسی ایجاد شده توسط جریان AC، با فرکانس جریان متناوب تغییر می‌کند. برای حفظ وضعیت وصل کنتاکت، معمولاً از یک هسته مغناطیسی با لایه بندی (آهن چند لایه) استفاده می‌شود تا از تلفات ناشی از جریان گردابی و گرم شدن هسته جلوگیری شود. همچنین، یک حلقه اتصال کوتاه (Shading Coil) روی هسته وجود دارد تا میدان مغناطیسی ثابتی ایجاد کرده و از لرزش کنتاکت جلوگیری کند.
• کنتاکتور DC: بوبین این کنتاکتورها با جریان DC تغذیه می‌شود. میدان مغناطیسی تولید شده توسط جریان DC ثابت است. هسته این کنتاکتورها معمولاً از یک تکه آهن ساخته می‌شود و نیازی به حلقه اتصال کوتاه ندارد.

3. خاموش کردن قوس الکتریکی:

• کنتاکتور AC: در جریان AC، جریان به طور طبیعی در هر سیکل از صفر عبور می‌کند. این امر باعث می‌شود که خاموش کردن قوس الکتریکی هنگام قطع شدن کنتاکت‌ها آسان‌تر باشد. کنتاکتورهای AC معمولاً دارای محفظه‌هایی هستند که برای خاموش کردن قوس الکتریکی طراحی شده‌اند و از موادی با خاصیت عایق بالا ساخته شده‌اند.
• کنتاکتور DC: جریان DC به طور پیوسته برقرار است و در نقطه صفر عبور نمی‌کند. این امر باعث می‌شود خاموش کردن قوس الکتریکی هنگام قطع شدن کنتاکت‌ها دشوارتر باشد. کنتاکتورهای DC باید از مکانیزم‌های خاصی برای خاموش کردن قوس الکتریکی استفاده کنند، مانند استفاده از مگنت‌های دائمی برای کشیدن قوس به سمت خاموش کننده‌ها، یا استفاده از خاموش کننده‌هایی با مواد خاص با خاصیت عایق و خاموش کننده قوس بالا.

4. ساختار کنتاکت‌ها:

• کنتاکتور AC: کنتاکت‌های کنتاکتورهای AC معمولاً ساده‌تر هستند و برای جریان‌های متناوب طراحی شده‌اند.
• کنتاکتور DC: کنتاکت‌های کنتاکتورهای DC باید از طراحی خاصی برخوردار باشند تا بتوانند جریان DC و قوس الکتریکی حاصل از آن را به خوبی تحمل کنند. معمولاً از مواد خاص با خاصیت مقاومت بالا در برابر حرارت و قوس الکتریکی ساخته می‌شوند.

5. اندازه و وزن:

• به طور کلی، کنتاکتورهای DC برای جریان و ولتاژ مشابه در مقایسه با کنتاکتورهای AC معمولاً بزرگتر و سنگین‌تر هستند. زیرا طراحی آنها برای مقابله با چالش‌های قطع جریان DC، پیچیده‌تر است.

6. کاربردها:

• کنتاکتور AC: به طور گسترده در کاربردهای صنعتی و خانگی، مانند کنترل موتورهای AC، روشنایی، سیستم‌های گرمایشی، و تجهیزات الکتریکی استفاده می‌شود.
• کنتاکتور DC: بیشتر در کاربردهایی که نیاز به کنترل جریان DC دارند استفاده می‌شوند، مانند سیستم‌های باتری، خودروهای برقی، سیستم‌های انرژی تجدیدپذیر، قطارهای برقی، و سیستم‌های جوشکاری DC.

7. تلفات توان:

• کنتاکتور AC: به دلیل لایه بندی هسته و وجود حلقه اتصال کوتاه، تلفات توان کمتری در مقایسه با کنتاکتورهای DC دارند.
• کنتاکتور DC: تلفات توان در بوبین کنتاکتورهای DC بیشتر است، زیرا جریان DC پیوسته در بوبین برقرار است.

8. طول عمر:

• به طور کلی، کنتاکتورهای AC به دلیل ساده‌تر بودن ساختار و مکانیزم قطع و وصل، عمر طولانی‌تری دارند.
• کنتاکتورهای DC ممکن است به دلیل پیچیدگی در طراحی برای خاموش کردن قوس الکتریکی، عمر کمتری داشته باشند. با این حال، کنتاکتورهای DC با فناوری‌های جدید، بهبود قابل توجهی در طول عمر داشته‌اند.

جدول خلاصه تفاوت‌ها:

ویژگی	کنتاکتور AC	کنتاکتور DC
نوع جریان	متناوب (AC)	مستقیم (DC)
تغذیه بوبین	جریان AC	جریان DC
هسته	لایه بندی شده + حلقه اتصال کوتاه	یک تکه
خاموش کردن قوس	آسان‌تر	دشوارتر، نیاز به مکانیزم خاص
ساختار کنتاکت	ساده‌تر	پیچیده‌تر
اندازه و وزن	کوچکتر و سبک‌تر (معمولاً)	بزرگتر و سنگین‌تر (معمولاً)
کاربردها	عمومی، صنعتی، خانگی	سیستم‌های DC، خودروها، انرژی تجدیدپذیر
تلفات توان	کمتر	بیشتر
طول عمر	معمولاً طولانی‌تر	ممکن است کوتاه‌تر باشد

نتیجه‌گیری:

انتخاب بین کنتاکتور AC و DC بستگی به نوع مدار و کاربرد مورد نظر دارد. کنتاکتورهای AC برای مدارهای AC و کنتاکتورهای DC برای مدارهای DC طراحی شده‌اند. هر کدام مزایا و معایب خاص خود را دارند و باید با توجه به شرایط و نیازهای هر پروژه انتخاب شوند. توجه به مشخصات فنی و راهنمای سازنده در انتخاب کنتاکتور مناسب بسیار مهم است.

انواع کنتاکتورهای DC بر اساس تیپ

مزایای استفاده از کنتاکتور

• قابلیت اطمینان بالا: کنتاکتورها برای عملکرد مداوم و طولانی مدت طراحی شده‌اند.
• کنترل از راه دور: امکان کنترل مدارها از راه دور را فراهم می‌کنند.
• کنترل خودکار: قابلیت اتصال به سیستم‌های کنترل خودکار را دارند.
• ایمنی: از اپراتورها در برابر خطرات الکتریکی محافظت می‌کنند.
• ظرفیت تحمل بالا: قادر به تحمل جریان‌های بالا هستند.



نگهداری و نکات مهم

برای اطمینان از عملکرد صحیح و طول عمر کنتاکتور، موارد زیر را در نظر داشته باشید:

• بازرسی دوره‌ای: بررسی وضعیت تماس‌ها، سیم پیچ و سایر اجزا.
• تمیزکاری: تمیز کردن گرد و غبار و سایر آلاینده‌ها.
• جایگزینی به موقع: تعویض کنتاکتور در صورت خرابی یا فرسودگی.
• انتخاب مناسب: انتخاب کنتاکتور با ظرفیت مناسب برای کاربرد مورد نظر.

نتیجه‌گیری

کنتاکتورها قطعات اساسی در سیستم‌های الکتریکی صنعتی و تجاری هستند. توانایی آن‌ها در کنترل ایمن و کارآمد مدارهای پرقدرت، آن‌ها را به یک جزء حیاتی در بسیاری از کاربردها تبدیل کرده است. با درک عملکرد، کاربردها و مزایای کنتاکتورها، می‌توان به طور موثر از آن‌ها در سیستم‌های الکتریکی بهره‌مند شد.

امیدوارم این مقاله به شما در درک بهتر کنتاکتورها کمک کند. اگر سؤالات بیشتری دارید، لطفاً بپرسید.
