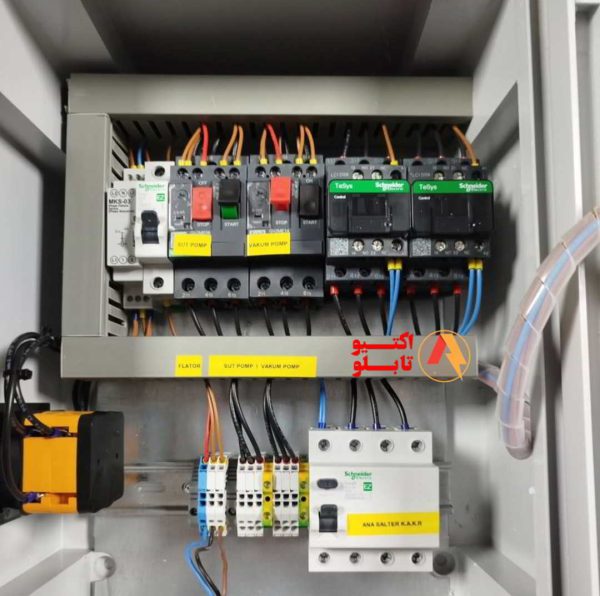

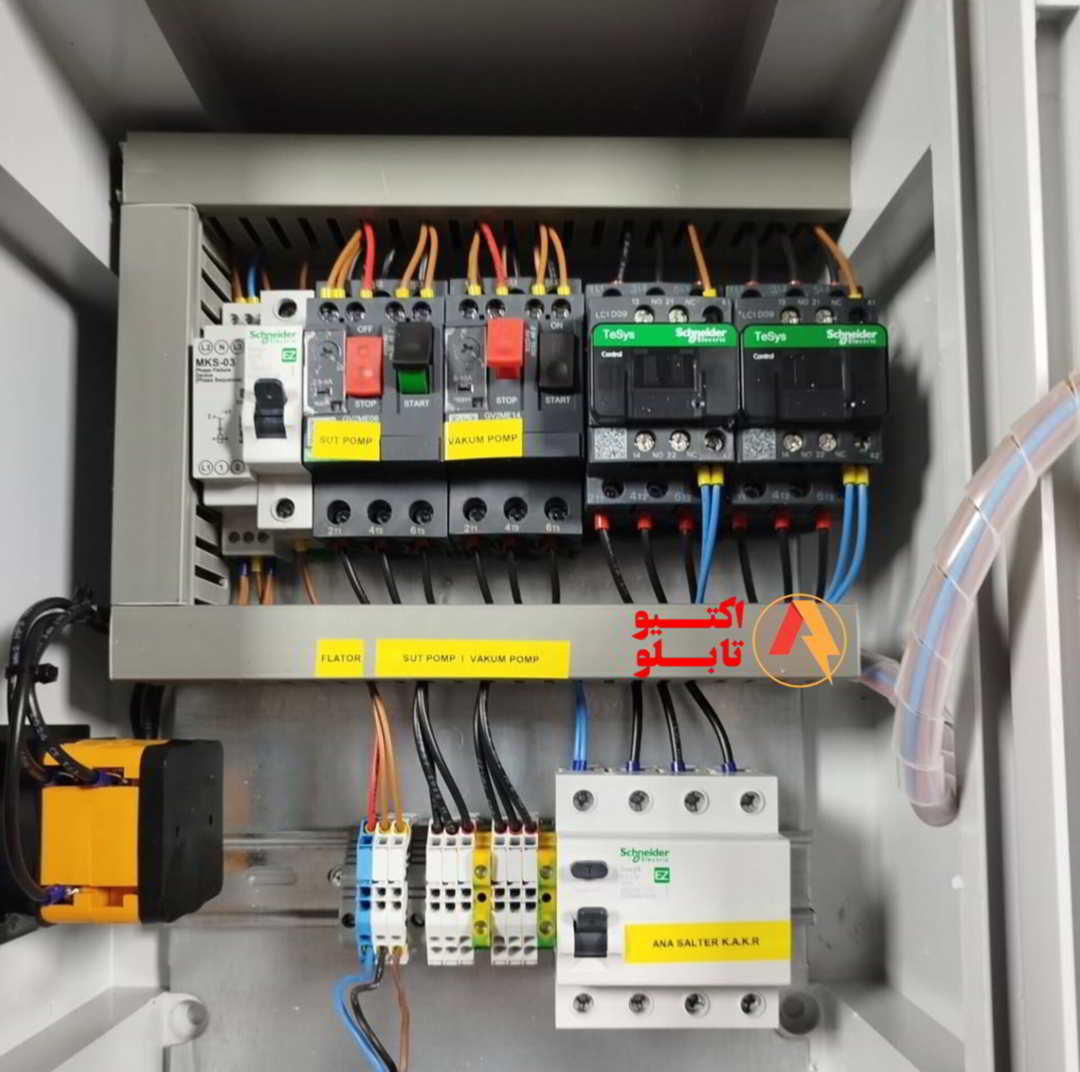

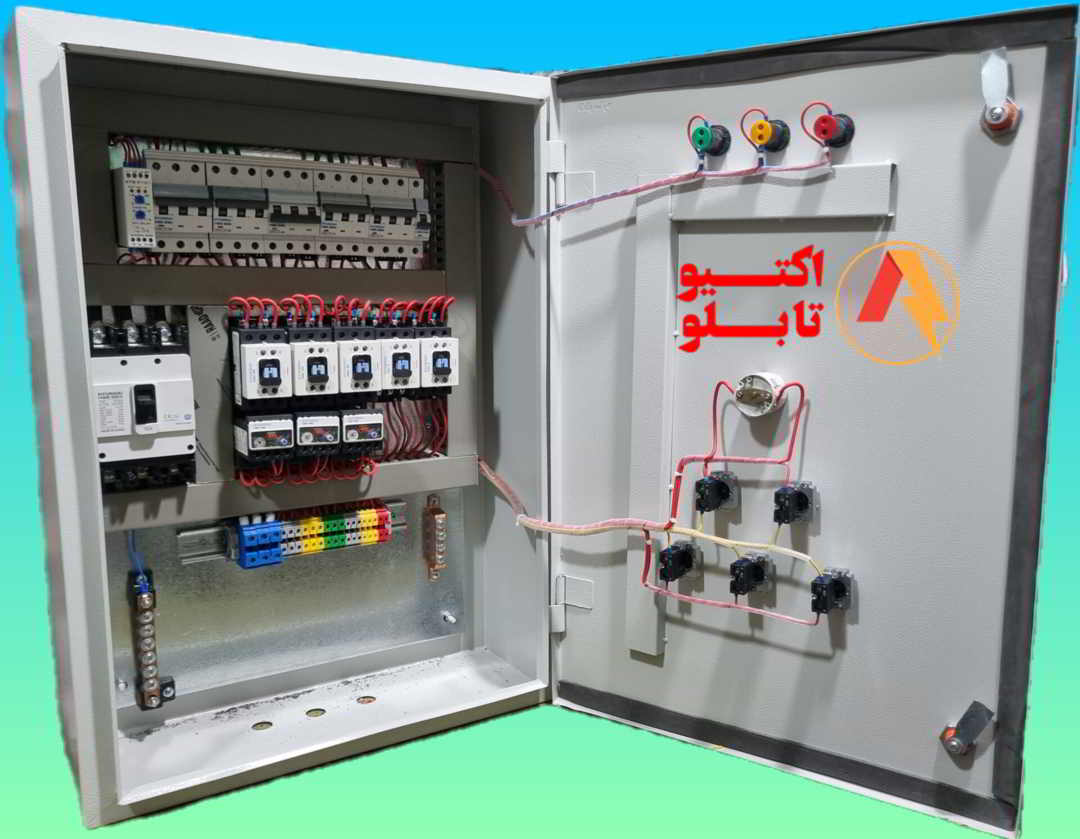

تابلوبرق پمپ کف کش (Submersible Pump Control Panel) یک جزء حیاتی در سیستم‌های پمپاژ کف کش است که وظیفه کنترل، حفاظت و مانیتورینگ عملکرد پمپ را بر عهده دارد. این تابلوها بسته به نوع پمپ، کاربرد و الزامات سیستم، دارای اجزا و قابلیت‌های مختلفی هستند. در ادامه به بررسی جامع تابلو برق پمپ کف کش می‌پردازیم:

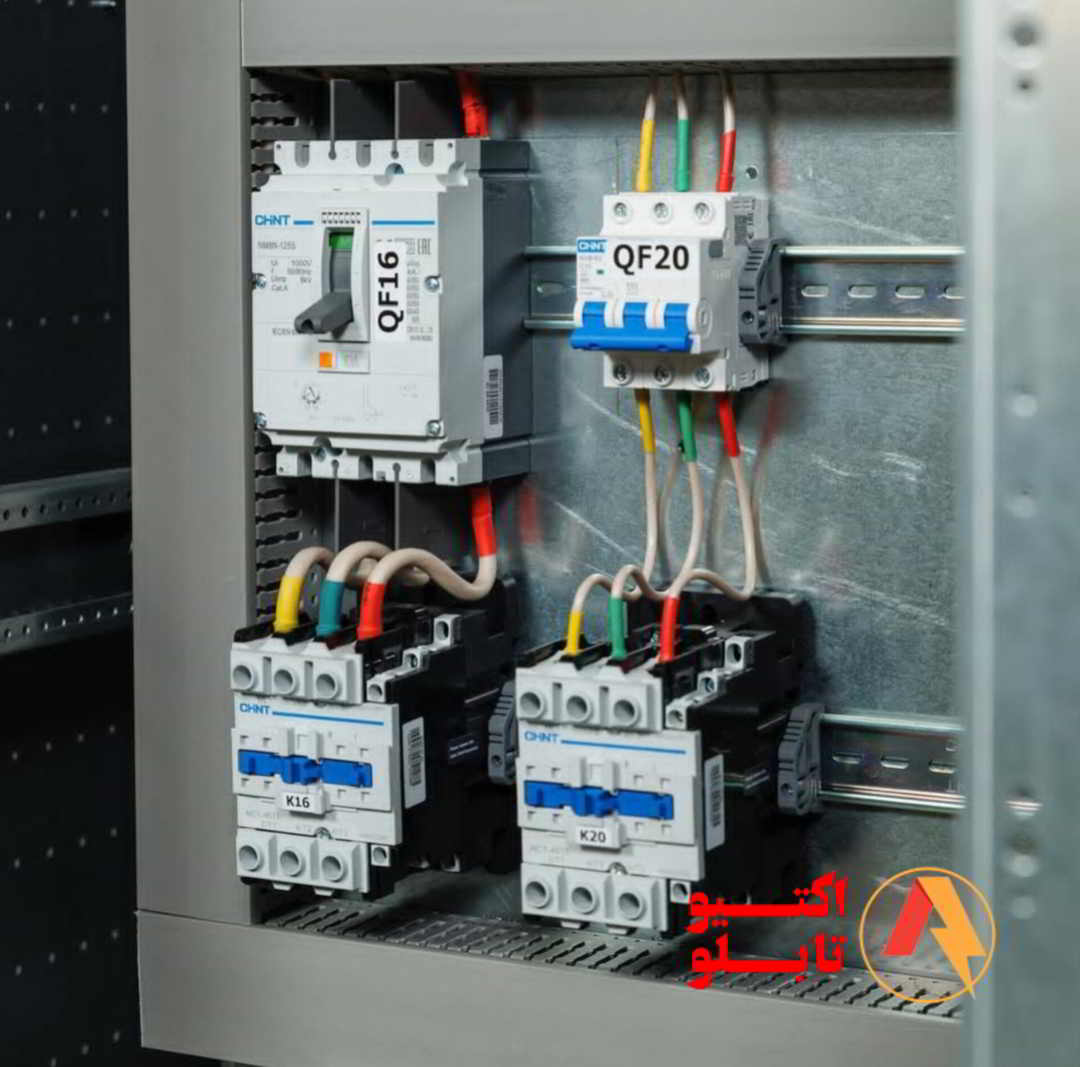

1. اجزای اصلی تابلو برق پمپ کف کش:

تابلو برق پمپ کفکش یک مجموعه کامل از تجهیزات الکتریکی و کنترل است که برای مدیریت و کنترل پمپ کفکش استفاده می شود. اجزای اصلی تابلو برق پمپ کفکش شامل:

• کنترلر (Controller):

  این بخش مغز تابلو برق است و وظیفه کنترل روشن و خاموش شدن پمپ، تنظیم سطح آب و مدیریت عملکرد کلی سیستم را بر عهده دارد. کنترلرها می‌توانند به صورت دستی، اتوماتیک یا ترکیبی باشند.

  • کنترلرهای دستی: شامل کلیدهای روشن/خاموش، سلکتورها و چراغ‌های سیگنال هستند.
  • کنترلرهای اتوماتیک: از سنسورهای سطح آب (فلوتر، پرشر سوئیچ، الکترود) برای تشخیص سطح آب و فرمان به پمپ استفاده می‌کنند. همچنین می‌توانند دارای تایمر، رله‌های کنترلی و PLC باشند.

• محافظ‌ها (Protective Devices):

  این بخش برای حفاظت از پمپ و موتور در برابر اضافه بار، اتصال کوتاه، نوسانات ولتاژ و سایر مشکلات الکتریکی طراحی شده‌اند.

  • فیوزها (Fuses): برای حفاظت در برابر اتصال کوتاه و اضافه جریان استفاده می‌شوند.
  • کلیدهای مینیاتوری (MCB) و کلیدهای اتوماتیک (MCCB): برای حفاظت در برابر اضافه جریان و اتصال کوتاه با قابلیت قطع و وصل مجدد.

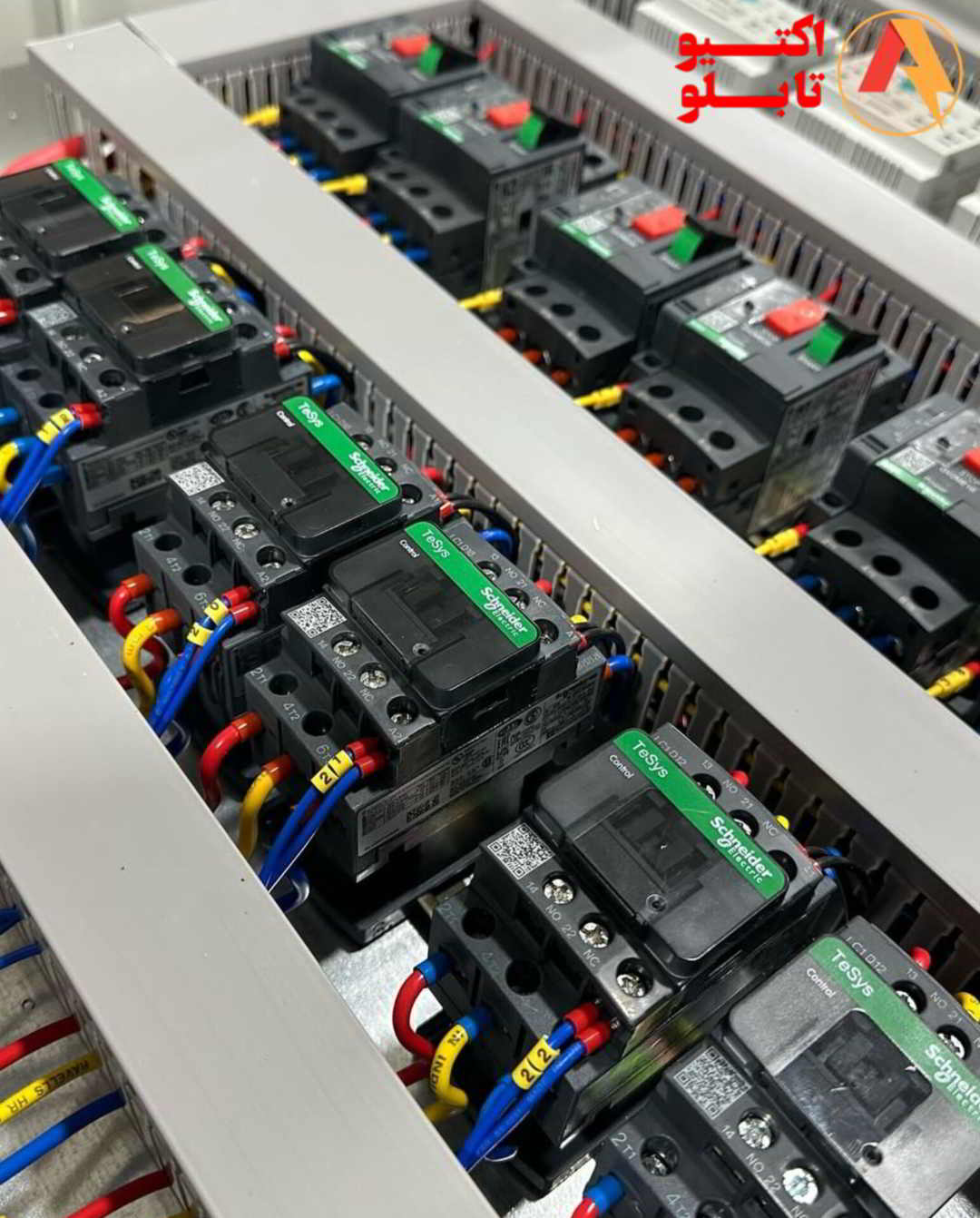

  • بی متال (Thermal Overload Relay): برای حفاظت از موتور در برابر اضافه بار.
  • کنترل فاز (Phase Failure Relay): برای حفاظت از موتور در برابر عدم تعادل فاز، جابجایی فاز و قطع یکی از فازها.
  • کنترل بار (Overload Relay): برای حفاظت از موتور در برابر جریان بیش از حد مجاز.

• تجهیزات اندازه گیری (Metering Devices):

  این بخش برای نمایش پارامترهای الکتریکی مانند ولتاژ، جریان و توان مصرفی پمپ استفاده می‌شود.

  • ولت متر: برای نمایش ولتاژ ورودی.
  • آمپر متر: برای نمایش جریان مصرفی پمپ.
  • وات متر/کیلووات متر: برای نمایش توان مصرفی پمپ.

• سیستم‌های هشدار دهنده (Alarm Systems):

  این بخش برای هشدار دادن در صورت بروز خطا یا شرایط غیرعادی در سیستم استفاده می‌شود.

  • چراغ‌های سیگنال: برای نمایش وضعیت‌های مختلف پمپ (روشن، خاموش، خطا).
  • آژیر: برای هشدار دادن در صورت بروز خطا.

• ترمینال‌ها (Terminals):

  برای اتصال سیم‌های ورودی و خروجی به تابلو برق استفاده می‌شوند.

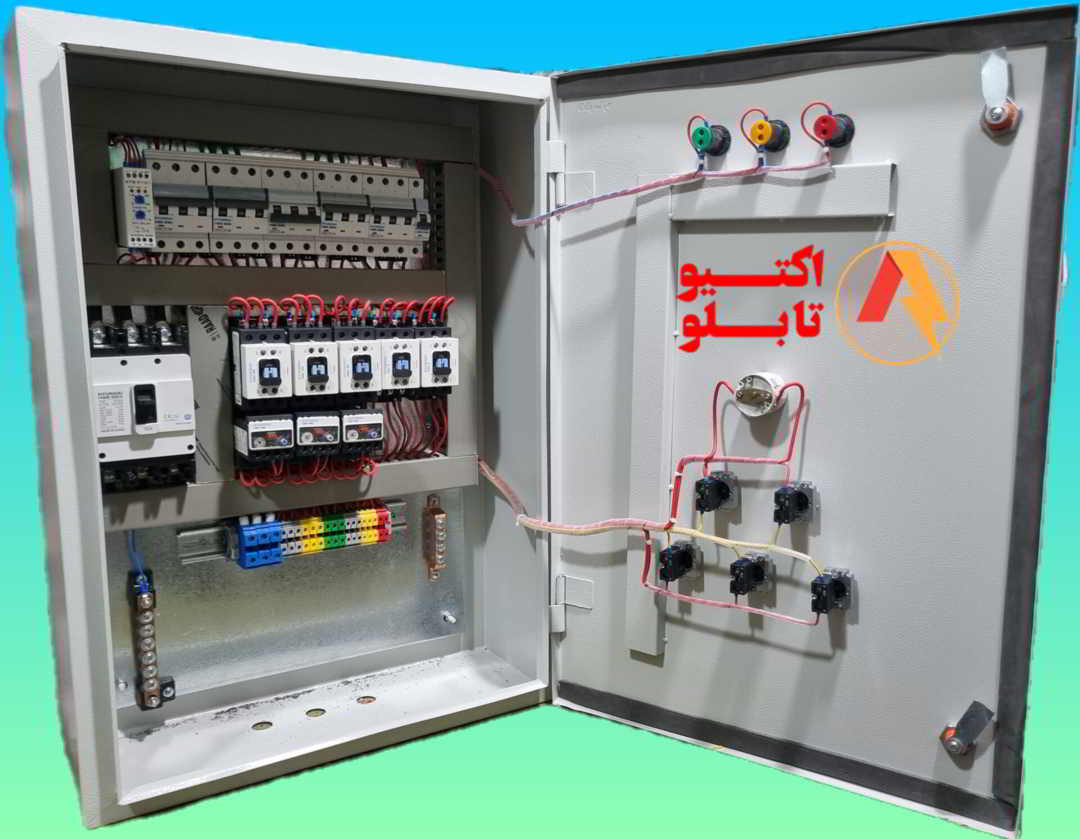

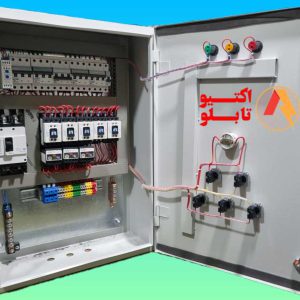

2. انواع تابلوبرق پمپ کف کش:

• تابلو برق‌های ساده (Basic Control Panels): این تابلوها معمولاً برای پمپ‌های کوچک و کاربردهای ساده استفاده می‌شوند و دارای کنترل دستی، حفاظت‌های اولیه (فیوز، بی متال) و چراغ‌های سیگنال هستند.
• تابلو برق‌های اتوماتیک (Automatic Control Panels): این تابلوها دارای کنترل اتوماتیک با استفاده از سنسورهای سطح آب، حفاظت‌های کامل (فیوز، کلید اتوماتیک، کنترل فاز، کنترل بار) و سیستم‌های هشدار دهنده هستند.
• تابلو برق‌های هوشمند (Smart Control Panels): این تابلوها علاوه بر قابلیت‌های تابلوهای اتوماتیک، دارای امکانات پیشرفته‌ای مانند مانیتورینگ از راه دور، ثبت داده‌ها، کنترل از طریق تلفن همراه و قابلیت اتصال به سیستم‌های مدیریت ساختمان (BMS) هستند.

3. انتخاب تابلوبرق پمپ کف کش:

انتخاب تابلو برق مناسب برای پمپ کف کش به عوامل مختلفی بستگی دارد، از جمله:

• نوع پمپ کف کش: توان، ولتاژ و جریان پمپ باید با مشخصات تابلو برق مطابقت داشته باشد.
• کاربرد پمپ: برای کاربردهای ساده می‌توان از تابلو برق‌های ساده و برای کاربردهای پیچیده و حساس از تابلو برق‌های اتوماتیک یا هوشمند استفاده کرد.
• شرایط محیطی: تابلو برق باید متناسب با شرایط محیطی (دما، رطوبت، گرد و غبار) انتخاب شود.
• الزامات حفاظتی: سطح حفاظت مورد نیاز برای پمپ و موتور باید در نظر گرفته شود.
• بودجه: هزینه تابلو برق باید متناسب با بودجه پروژه باشد.

4. نکات مهم در نصب و نگهداری تابلوبرق پمپ کف کش:

• تابلو برق باید در محل مناسب و دور از دسترس کودکان و افراد غیرمجاز نصب شود.
• اتصالات الکتریکی باید به درستی انجام شده و از محکم بودن آنها اطمینان حاصل شود.
• تابلو برق باید به طور منظم بازدید و سرویس شود.
• در صورت بروز هرگونه مشکل یا خرابی، باید توسط افراد متخصص تعمیر شود.

در نهایت، برای انتخاب و نصب تابلو برق پمپ کف کش، توصیه می‌شود با کارشناسان و متخصصان این حوزه مشورت کنید تا بهترین گزینه را متناسب با نیازهای خود انتخاب نمایید.
