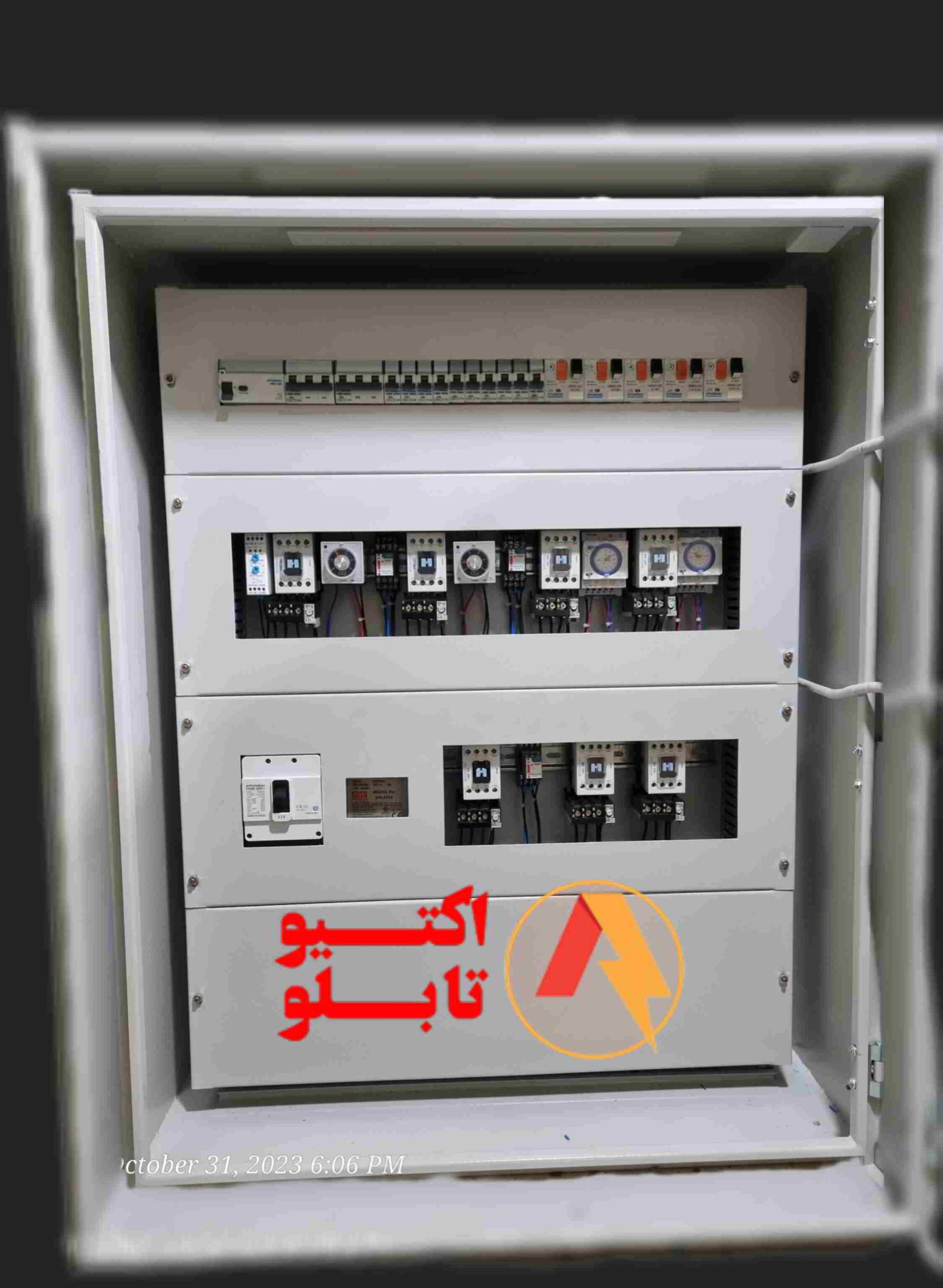

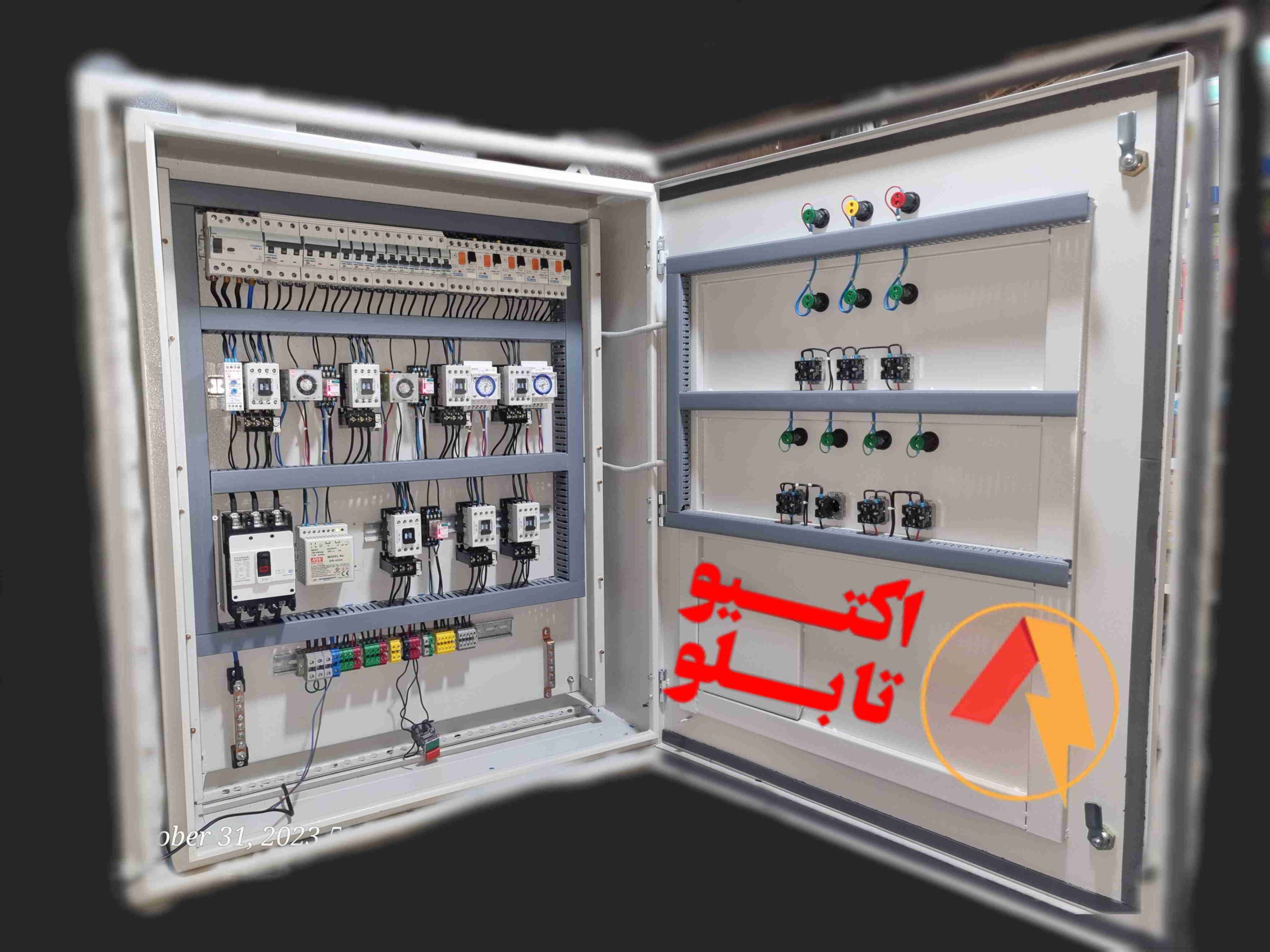

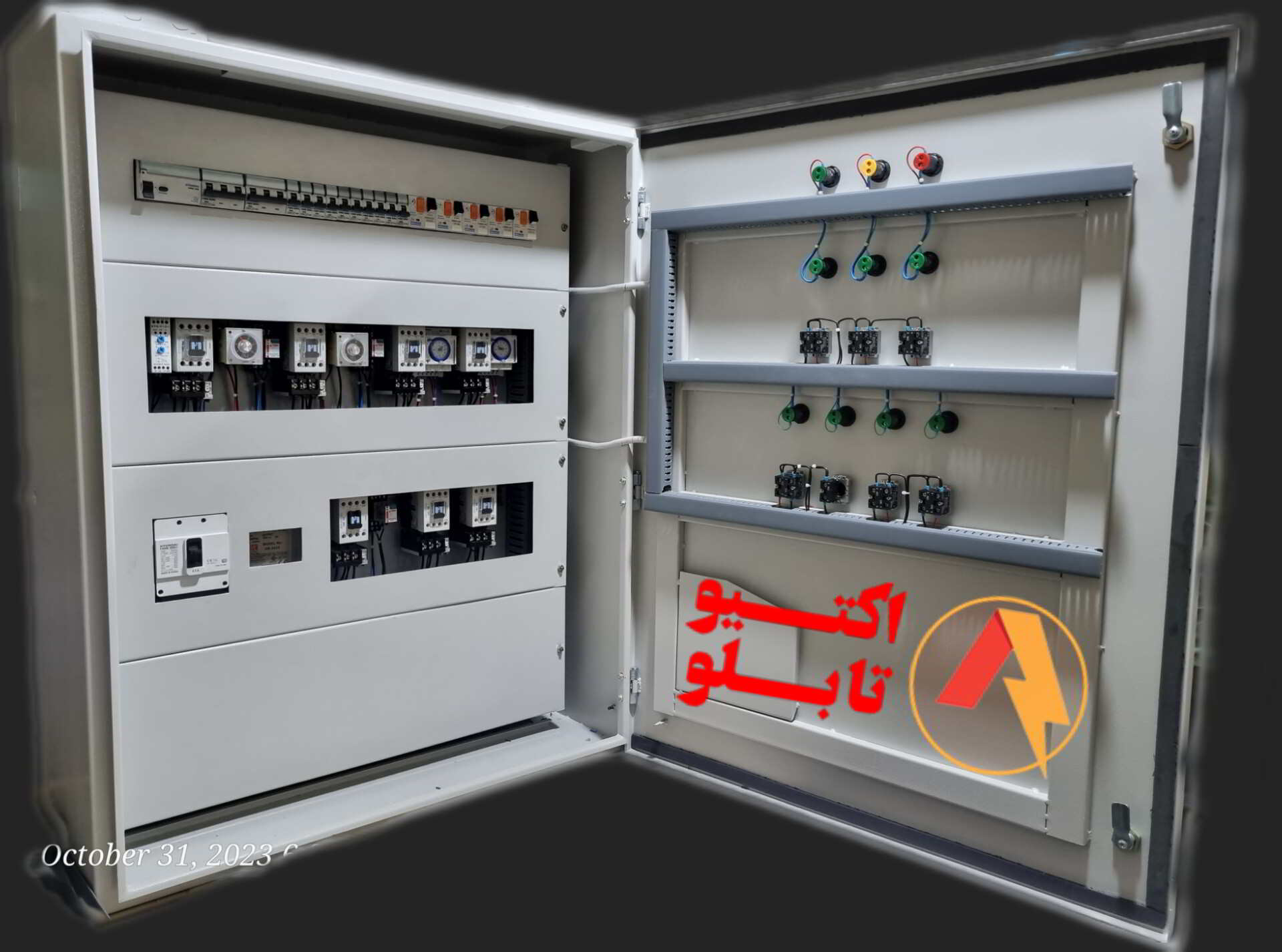

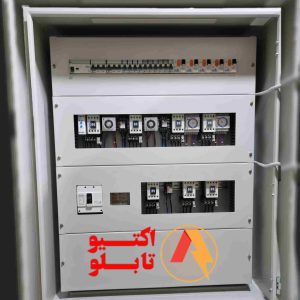

تابلو برق تصفیه خانه استخر

تابلو برق تصفیه‌ خانه استخر یکی از اجزای حیاتی در سیستم‌های نگهداری و تصفیه آب استخرها است. این تابلو نقش کلیدی در کنترل و مدیریت تجهیزات الکتریکی مرتبط با فرآیندهای تصفیه آب ایفا می‌کند. در این مقاله، به بررسی اهمیت، ساختار، عملکرد، نکات ایمنی و چالش‌های مربوط به تابلو برق تصفیه‌خانه استخر می‌پردازیم.

اهمیت تابلو برق تصفیه‌ خانه استخر

استخرها به عنوان مکان‌های تفریحی و ورزشی، نیاز به نگهداری و تصفیه مداوم آب دارند تا از سلامت و بهداشت استفاده‌کنندگان اطمینان حاصل شود. تابلو برق تصفیه‌خانه استخر با کنترل و مدیریت تجهیزات الکتریکی مانند پمپ‌ها، فیلترها و سیستم‌های گرمایشی، نقش کلیدی در این فرآیند ایفا می‌کند. بدون این تابلو، عملکرد صحیح و هماهنگ سیستم‌های تصفیه امکان‌پذیر نخواهد بود.

قیمت تابلو برق تصفیه خانه استخر

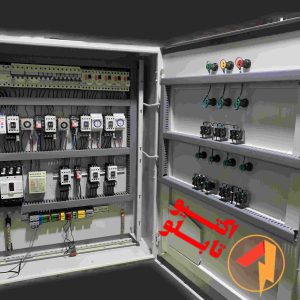

اجزا و ساختار تابلو برق تصفیه‌ خانه استخر

تابلو برق تصفیه‌ خانه استخر یکی از اجزای حیاتی در سیستم‌های نگهداری و تصفیه آب استخرها است. این تابلو با کنترل و مدیریت تجهیزات الکتریکی مختلف، نقش کلیدی در فرآیند تصفیه آب ایفا می‌کند. در این مقاله، به بررسی اجزا و ساختار تابلو برق تصفیه‌خانه استخر، از جمله تایمر، کنتاکتورها، کلیدهای مینیاتوری، بیمتال، کنترل بار، کنترل فاز، برد‌های کنترل از راه دور، کلید دوطرفه فرمان، چراغ سیگنال، سکسیونر، رله‌ها، ترمینال‌ها و تابلو ساعت فرمان برای پمپ تصفیه، می‌پردازیم.

اجزا تابلو برق تصفیه‌ خانه استخر

1. تایمر

تایمرها برای زمان‌بندی و کنترل خودکار تجهیزات مختلف استفاده می‌شوند. در تصفیه‌خانه استخر، تایمرها می‌توانند برای کنترل زمان کارکرد پمپ‌ها، فیلترها و سیستم‌های گرمایشی به کار روند.

2. کنتاکتورها

کنتاکتورها برای کنترل جریان برق در مدارهای مختلف استفاده می‌شوند. آنها به طور خودکار و با فرمان از تایمرها یا سیستم‌های کنترل، تجهیزات را روشن یا خاموش می‌کنند.

3. کلیدهای مینیاتوری

این کلیدها برای حفاظت از مدارها در برابر اضافه‌بار و کوتاه‌مداری استفاده می‌شوند. کلیدهای مینیاتوری به صورت خودکار جریان را قطع می‌کنند تا از آسیب به تجهیزات جلوگیری شود.

4. بیمتال

بیمتال‌ها از دو نوع فلز با ضریب انبساط حرارتی متفاوت ساخته شده‌اند و برای کنترل دما استفاده می‌شوند. در تصفیه‌خانه استخر، بیمتال‌ها می‌توانند برای تنظیم دمای آب یا تجهیزات گرمایشی به کار روند.

5. کنترل بار

کنترل بار برای مدیریت و توزیع جریان برق در مدارهای مختلف استفاده می‌شود. این سیستم از اضافه‌بار و نوسانات برق جلوگیری می‌کند.

6. کنترل فاز

کنترل فاز برای نظارت و کنترل فازهای مختلف جریان برق استفاده می‌شود. این سیستم از مشکلات ناشی از عدم تعادل فازها جلوگیری می‌کند.

7. برد‌های کنترل از راه دور

این برد‌ها امکان کنترل و نظارت از راه دور بر تجهیزات تصفیه‌خانه را فراهم می‌کنند. با استفاده از این برد‌ها، می‌توان وضعیت تجهیزات را از مکان‌های دور بررسی و کنترل کرد.

8. کلید دوطرفه فرمان

این کلیدها برای کنترل دو وضعیت مختلف تجهیزات استفاده می‌شوند. مثلاً می‌توانند برای روشن و خاموش کردن پمپ‌ها یا تغییر وضعیت سیستم‌های گرمایشی به کار روند.

9. چراغ سیگنال

چراغ‌های سیگنال برای نمایش وضعیت عملکرد تجهیزات و هشدار در صورت بروز مشکلات استفاده می‌شوند. این چراغ‌ها می‌توانند به صورت رنگی یا با استفاده از LEDها باشند.

10. سکسیونر

سکسیونرها برای قطع و وصل کردن جریان برق در مدارهای مختلف استفاده می‌شوند. این قطعات به تکنسین‌ها امکان می‌دهند تا به صورت ایمن تجهیزات را سرویس کنند.

11. رله‌ها

رله‌ها برای کنترل و انتقال فرمان‌ها در مدارهای مختلف استفاده می‌شوند. آنها می‌توانند به صورت خودکار یا با فرمان از سیستم‌های کنترل، تجهیزات را مدیریت کنند.

12. ترمینال‌ها

ترمینال‌ها برای اتصال سیم‌ها و مدارهای مختلف به یکدیگر استفاده می‌شوند. این قطعات باید از کیفیت بالایی برخوردار باشند تا از اتصالات نادرست و مشکلات برق‌کشی جلوگیری شود.

13. تابلو ساعت فرمان برای پمپ تصفیه

این تابلو برای کنترل زمان‌بندی و عملکرد پمپ‌های تصفیه استفاده می‌شود. با استفاده از این تابلو، می‌توان زمان کارکرد و استراحت پمپ‌ها را بهینه‌سازی کرد.

نحوه عملکرد اجزا در تابلو برق تصفیه‌خانه استخر

1. تایمر: زمان‌بندی دقیق برای روشن و خاموش کردن تجهیزات را فراهم می‌کند.
2. کنتاکتورها: با فرمان از تایمر یا سیستم کنترل، جریان برق را به تجهیزات منتقل می‌کنند.
3. کلیدهای مینیاتوری: از اضافه‌بار و کوتاه‌مداری محافظت می‌کنند.
4. بیمتال: دمای تجهیزات را تنظیم می‌کند.
5. کنترل بار: جریان برق را به صورت متعادل توزیع می‌کند.
6. کنترل فاز: از تعادل فازهای جریان برق اطمینان حاصل می‌کند.
7. برد‌های کنترل از راه دور: امکان نظارت و کنترل از مکان‌های دور را فراهم می‌کنند.
8. کلید دوطرفه فرمان: دو وضعیت مختلف تجهیزات را کنترل می‌کند.
9. چراغ سیگنال: وضعیت عملکرد تجهیزات را نمایش می‌دهد.
10. سکسیونر: جریان برق را قطع و وصل می‌کند.
11. رله‌ها: فرمان‌ها را در مدارهای مختلف انتقال می‌دهند.
12. ترمینال‌ها: اتصالات سیم‌ها را فراهم می‌کنند.
13. تابلو ساعت فرمان برای پمپ تصفیه: زمان‌بندی و عملکرد پمپ‌های تصفیه را کنترل می‌کند.

نکات ایمنی در طراحی و نصب تابلو برق تصفیه‌خانه استخر

1. استفاده از مواد مقاوم در برابر آب: تابلو برق باید از مواد مقاوم در برابر آب و رطوبت ساخته شده باشد.
2. رعایت استانداردهای برق‌کشی: تمامی اتصالات و سیم‌کشی‌ها باید مطابق با استانداردهای ملی و بین‌المللی انجام شوند.
3. نصب سیستم‌های حفاظتی: استفاده از فیوزها، رله‌های حفاظتی و سیستم‌های قطع اضطراری الزامی است.
4. مکان‌یابی مناسب: تابلو برق باید در مکانی نصب شود که دسترسی به آن آسان باشد و از خطرات احتمالی دور باشد.
5. نظارت و نگهداری منظم: انجام بازرسی‌ها و نگهداری منظم از تابلو برق و تجهیزات مرتبط ضروری است.

نتیجه‌گیری

تابلو برق تصفیه‌ خانه استخر با دارا بودن اجزا متنوعی مانند تایمر، کنتاکتورها، کلیدهای مینیاتوری، بیمتال، کنترل بار، کنترل فاز، برد‌های کنترل از راه دور، کلید دوطرفه فرمان، چراغ سیگنال، سکسیونر، رله‌ها، ترمینال‌ها و تابلو ساعت فرمان برای پمپ تصفیه، نقش حیاتی در کنترل و مدیریت سیستم‌های تصفیه آب ایفا می‌کند. رعایت نکات ایمنی در طراحی و نصب این تابلو و انجام نگهداری منظم از آن، به بهبود کارایی سیستم تصفیه و افزایش ایمنی کمک می‌کند.

عملکرد تابلو برق تصفیه‌خانه استخر

تابلو برق تصفیه‌ خانه استخر با هماهنگی و کنترل تجهیزات مختلف، فرآیند تصفیه آب را به صورت خودکار و کارآمد مدیریت می‌کند. عملکرد این تابلو به شرح زیر است:

1. کنترل پمپ‌ها: پمپ‌های آب برای جابجایی آب بین استخر و سیستم‌های تصفیه استفاده می‌شوند. تابلو برق با تنظیم زمان‌بندی و سرعت پمپ‌ها، جریان آب را بهینه می‌کند.
2. مدیریت فیلترها: فیلترها نقش مهمی در حذف ذرات معلق و آلودگی‌ها از آب دارند. تابلو برق با کنترل زمان‌بندی و مدت زمان کارکرد فیلترها، از عملکرد بهینه آنها اطمینان حاصل می‌کند.
3. کنترل سیستم‌های گرمایشی: سیستم‌های گرمایشی برای تنظیم دمای آب استخر استفاده می‌شوند. تابلو برق با تنظیم دما و زمان‌بندی کارکرد این سیستم‌ها، دمای آب را در محدوده مطلوب نگه می‌دارد.
4. نظارت و هشدار: تابلو برق با استفاده از سنسورها و سیستم‌های نظارتی، وضعیت عملکرد تجهیزات را بررسی کرده و در صورت بروز مشکلات، هشدارهای لازم را صادر می‌کند.

نحوه کارکرد تابلو برق تصفیه خانه استخر:

تابلو برق تصفیه استخر به عنوان یک مرکز کنترل عمل می‌کند که از طریق آن، عملکرد تجهیزات مختلف استخر مدیریت می‌شود. نحوه کارکرد آن می‌تواند به صورت زیر باشد:

• کلید دوطرفه: این کلید به اپراتورها اجازه می‌دهد تا به صورت دستی کنترل مدارها را در دست بگیرند. در حالت دستی، اپراتور می‌تواند با تغییر وضعیت کلید دوطرفه، پمپ تصفیه را مستقیماً روشن یا خاموش کند. این حالت معمولاً برای تعمیر و نگهداری یا شرایط اضطراری استفاده می‌شود.
• حالت اتوماتیک: در حالت اتوماتیک، تابلو برق از یک سیستم کنترل زمان‌بندی شده استفاده می‌کند. این سیستم معمولاً شامل یک ساعت فرمان و تایمر است. ساعت فرمان به اپراتور اجازه می‌دهد برنامه‌های زمانی را تنظیم کند، به عنوان مثال، مشخص کند که پمپ تصفیه در چه ساعاتی از روز فعال باشد.
• ساعت فرمان: این ساعت، زمان‌های مشخصی را کنترل می‌کند و در زمان‌های تعیین‌شده، سیگنال‌هایی را برای فعال کردن یا غیرفعال کردن مدارها ارسال می‌کند. به عنوان مثال، ساعت فرمان می‌تواند در ساعت مشخصی از روز، سیگنال شروع کار پمپ تصفیه را ارسال کند.
• تایمر: تایمر با ساعت فرمان هماهنگ است و مدت زمان کارکرد مدارها را کنترل می‌کند. به عنوان مثال، اپراتور می‌تواند مدت زمان کارکرد پمپ تصفیه را تنظیم کند، مثلاً 4 ساعت. پس از گذشت این مدت زمان، تایمر سیگنال قطع مدار را ارسال می‌کند.

نحوه کارکرد پمپ تصفیه:

پمپ تصفیه استخر می‌تواند به دو روش دستی و اتوماتیک کنترل شود:

• حالت دستی: در حالت دستی، کلید دوطرفه مستقیماً کنتاکتور فرمان را فعال می‌کند. کنتاکتور یک کلید قدرت است که جریان برق را به پمپ تصفیه می‌رساند. وقتی کنتاکتور فعال می‌شود، پمپ تصفیه به صورت مداوم کار می‌کند تا زمانی که اپراتور مجدداً کلید دوطرفه را تغییر دهد.
• حالت اتوماتیک: در حالت اتوماتیک، کلید فرمان به صورت خودکار با کمک ساعت فرمان و تایمر عمل می‌کند. در زمان مشخص‌شده توسط ساعت فرمان، سیگنال فعال‌سازی به کنتاکتور ارسال می‌شود. کنتاکتور مدار پمپ تصفیه را وصل کرده و پمپ شروع به کار می‌کند. پس از مدت زمان تنظیم‌شده در تایمر، کنتاکتور مدار را قطع می‌کند و پمپ تصفیه متوقف می‌شود.

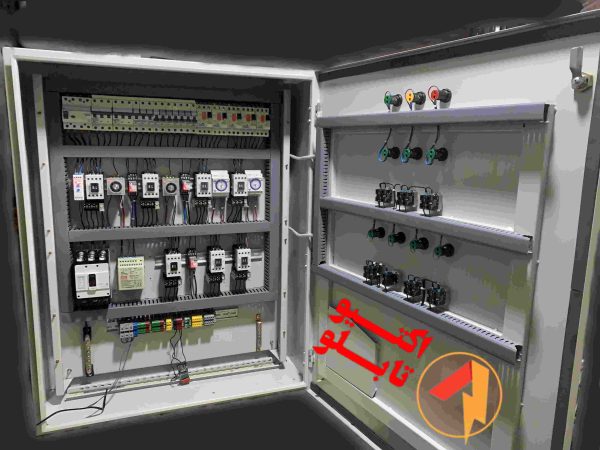

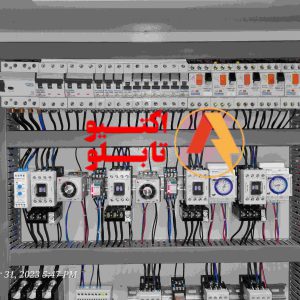

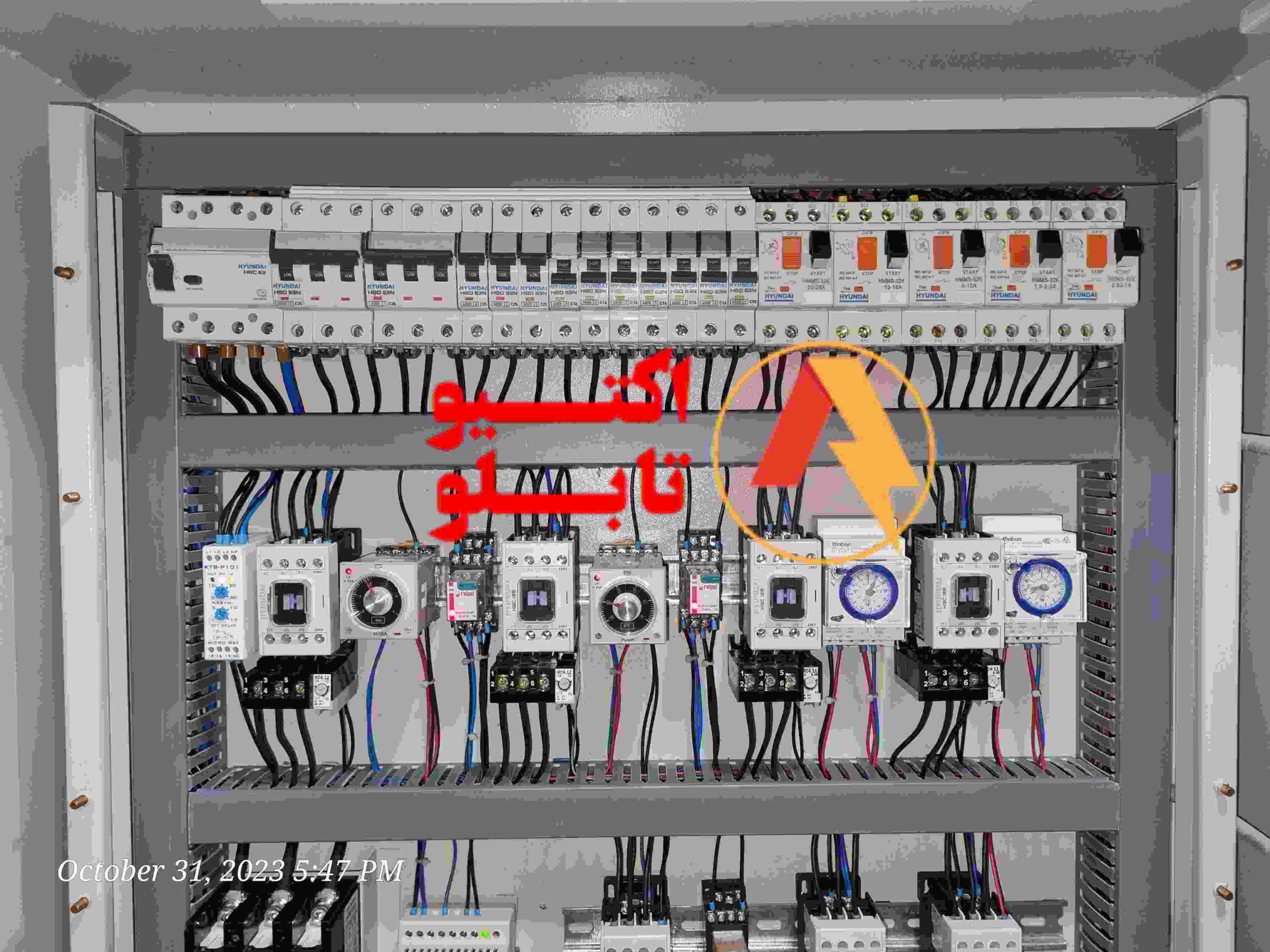

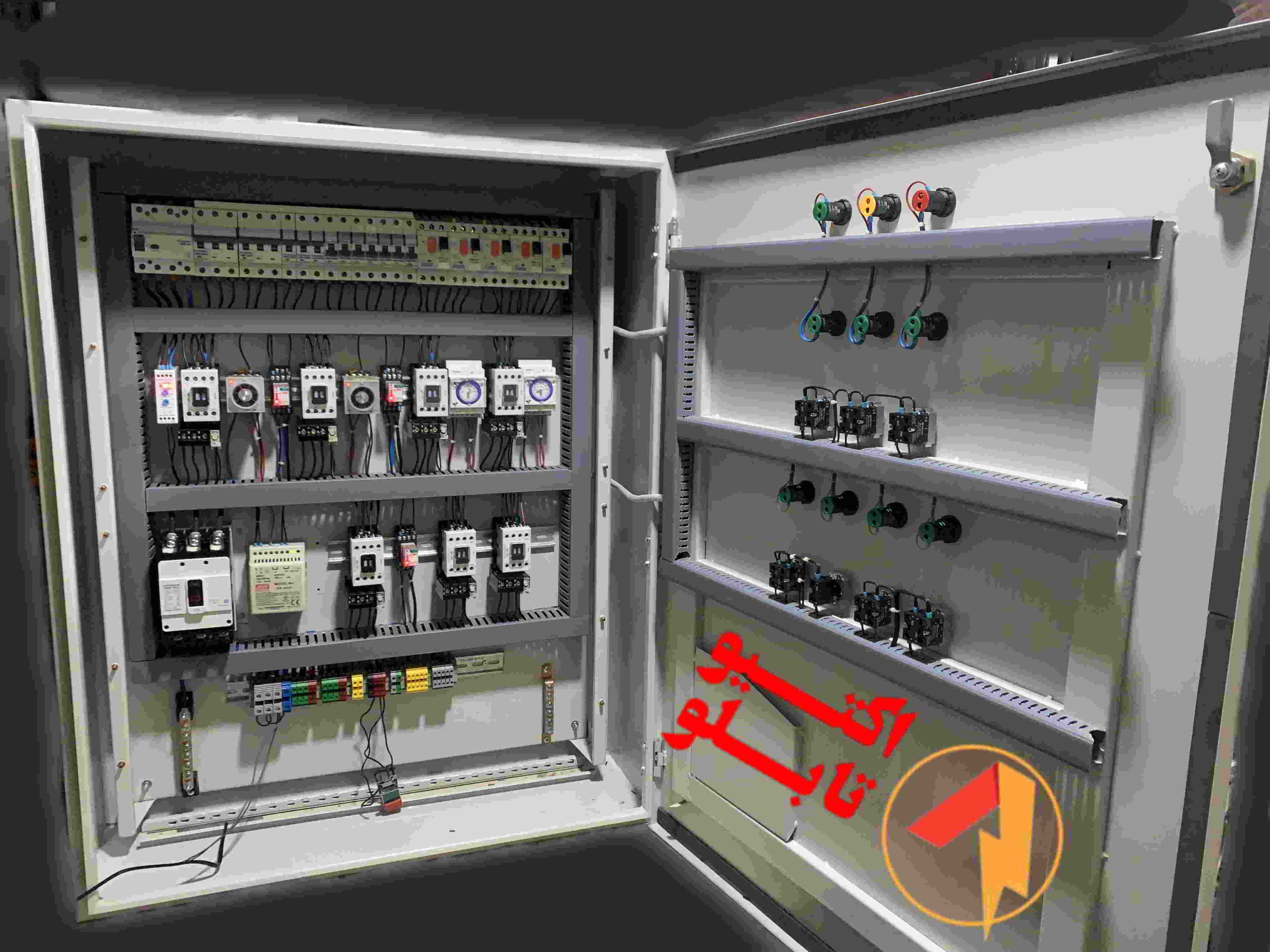

نحوه کارکرد مدار جکوزی:

مدار جکوزی معمولاً شامل اجزای زیر است:

• کلید دوطرفه: مشابه حالت پمپ تصفیه، کلید دوطرفه به اپراتور اجازه می‌دهد تا مدار جکوزی را به صورت دستی کنترل کند.
• کنتاکتور: کنتاکتور فرمان را از کلید دوطرفه دریافت کرده و جریان برق را به پمپ جکوزی می‌رساند.
• کلید استپ استارت: این کلید برای شروع و توقف پمپ جکوزی به صورت دستی استفاده می‌شود.
• کلید مینیاتوری بیمتال: برای محافظت از مدار جکوزی در برابر اضافه بار و اتصال کوتاه استفاده می‌شود.
• کنترل فاز: برای نظارت بر تعادل فازها در سیستم جکوزی استفاده می‌شود، به خصوص اگر پمپ جکوزی سه فاز باشد.
• رله: رله‌ها می‌توانند در مدار جکوزی برای اهداف مختلف، مانند حفاظت موتور یا کنترل از راه دور، به کار روند.
• ترانس 220 به 12: این ترانس ولتاژ را از 220 ولت به 12 ولت کاهش می‌دهد، که معمولاً برای کنترل از راه دور یا سیگنال‌دهی به رله‌ها مورد استفاده قرار می‌گیرد.
• حالت دستی: در حالت دستی، کلید دوطرفه کنتاکتور را فعال می‌کند و پمپ جکوزی شروع به کار می‌کند.
• حالت اتوماتیک: در حالت اتوماتیک، مدار فرمان از طریق ترمینال‌ها تنظیم می‌شود. رله و ترانس 220 به 12 ولت برای کنترل از راه دور و جلوگیری از برق‌گرفتگی استفاده می‌شوند. وقتی سیگنال فعال‌سازی ارسال می‌شود، پمپ جکوزی شروع به کار می‌کند. تایمر تنظیم‌شده، مدت زمان کارکرد پمپ جکوزی را کنترل می‌کند و پس از پایان زمان، پمپ از مدار خارج می‌شود.

توضیح شما نحوه کارکرد تابلو برق تصفیه خانه استخر و مدارهای مرتبط با آن را به طور کلی نشان می‌دهد. این سیستم‌ها به اپراتورها اجازه می‌دهند تا عملکرد تجهیزات استخر را به صورت دستی یا اتوماتیک کنترل کنند، در حالی که از ایمنی و کارایی سیستم اطمینان حاصل می‌شود.

نکات ایمنی در طراحی و نصب تابلو برق تصفیه‌ خانه استخر

ایمنی در طراحی و نصب تابلو برق تصفیه‌ خانه استخر از اهمیت بالایی برخوردار است. برخی از نکات مهم در این زمینه عبارتند از:

1. استفاده از مواد مقاوم در برابر آب: تابلو برق باید از مواد مقاوم در برابر آب و رطوبت ساخته شده باشد تا از آسیب به تجهیزات الکتریکی جلوگیری شود.
2. رعایت استانداردهای برق‌کشی: تمامی اتصالات و سیم‌کشی‌ها باید مطابق با استانداردهای ملی و بین‌المللی انجام شوند.
3. نصب سیستم‌های حفاظتی: استفاده از فیوزها، رله‌های حفاظتی و سیستم‌های قطع اضطراری برای جلوگیری از آسیب به تجهیزات و حفظ ایمنی کاربران الزامی است.
4. مکان‌یابی مناسب: تابلو برق باید در مکانی نصب شود که دسترسی به آن آسان باشد و از خطرات احتمالی مانند آب‌ریزش و رطوبت دور باشد.
5. نظارت و نگهداری منظم: انجام بازرسی‌ها و نگهداری منظم از تابلو برق و تجهیزات مرتبط، از بروز مشکلات و خرابی‌ها جلوگیری می‌کند.

مزایای استفاده از تابلو برق تصفیه‌ خانه استخر

استفاده از تابلو برق تصفیه‌ خانه استخر مزایای متعددی دارد که برخی از آنها به شرح زیر است:

1. افزایش کارایی سیستم تصفیه: با کنترل و مدیریت دقیق تجهیزات، کارایی فرآیند تصفیه آب بهبود می‌یابد.
2. کاهش هزینه‌های نگهداری: با نظارت و کنترل خودکار تجهیزات، نیاز به نگهداری دستی کاهش یافته و هزینه‌های مربوطه کاهش می‌یابد.
3. افزایش ایمنی: سیستم‌های حفاظتی و هشداردهی تابلو برق از بروز حوادث و آسیب به تجهیزات جلوگیری می‌کنند.
4. صرفه‌جویی در مصرف انرژی: با بهینه‌سازی عملکرد تجهیزات، مصرف انرژی کاهش یافته و هزینه‌های برق کاهش می‌یابد.

چالش‌ها و راهکارها

با وجود مزایای فراوان، استفاده از تابلو برق تصفیه‌خانه استخر نیز با چالش‌هایی همراه است. برخی از این چالش‌ها و راهکارهای مربوطه عبارتند از:

1. خرابی تجهیزات: خرابی‌های مکرر تجهیزات می‌تواند عملکرد سیستم را مختل کند. راهکار: استفاده از تجهیزات با کیفیت بالا و انجام نگهداری منظم.
2. مشکلات برق‌کشی: اتصالات نادرست و سیم‌کشی‌های نامناسب می‌توانند خطرات جدی ایجاد کنند. راهکار: رعایت استانداردهای برق‌کشی و استفاده از تکنسین‌های مجرب.
3. هزینه‌های اولیه: هزینه‌های اولیه نصب و راه‌اندازی تابلو برق ممکن است بالا باشد. راهکار: بررسی و مقایسه قیمت‌ها و انتخاب تجهیزات با کیفیت و اقتصادی.

نتیجه‌گیری

تابلو برق تصفیه‌ خانه استخر به عنوان یکی از اجزای حیاتی در سیستم‌های تصفیه آب استخرها، نقش مهمی در کنترل و مدیریت تجهیزات الکتریکی ایفا می‌کند. با توجه به اهمیت این تابلو، رعایت نکات ایمنی در طراحی و نصب، استفاده از تجهیزات با کیفیت و انجام نگهداری منظم از اهمیت بالایی برخوردار است. با بهره‌گیری از تابلو برق تصفیه‌ خانه استخر، می‌توان به بهبود کارایی سیستم تصفیه، کاهش هزینه‌های نگهداری و افزایش ایمنی دست یافت.
